自动转换开关

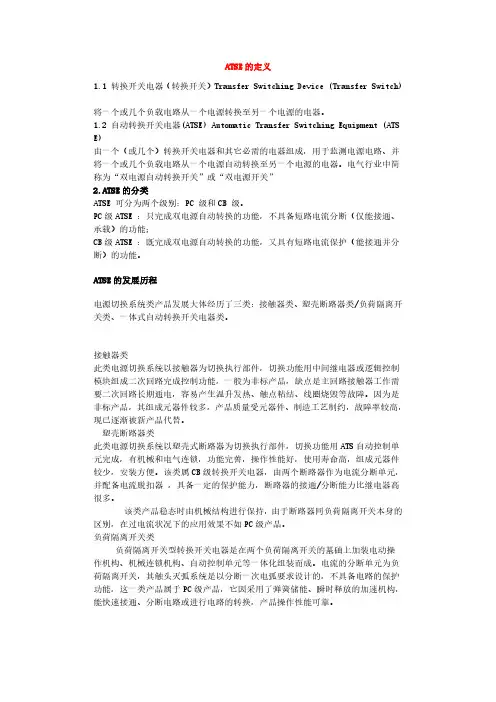

ATSE的定义1.1转换开关电器（转换开关）Transfer Switching Device(Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。

1.2自动转换开关电器(ATSE)Automatic Transfer Switching Equipment(ATS E)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。

电气行业中简称为“双电源自动转换开关”或“双电源开关”2.ATSE的分类ATSE可分为两个级别：PC级和CB级。

PC级ATSE：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。

ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。

接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。

因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。

塑壳断路器类此类电源切换系统以塑壳式断路器为切换执行部件，切换功能用ATS自动控制单元完成，有机械和电气连锁，功能完善，操作性能好，使用寿命高，组成元器件较少，安装方便。

该类属CB级转换开关电器，由两个断路器作为电流分断单元，并配备电流脱扣器，具备一定的保护能力，断路器的接通/分断能力比继电器高很多。

该类产品稳态时由机械结构进行保持，由于断路器同负荷隔离开关本身的区别，在过电流状况下的应用效果不如PC级产品。

负荷隔离开关类负荷隔离开关型转换开关电器是在两个负荷隔离开关的基础上加装电动操作机构、机械连锁机构、自动控制单元等一体化组装而成。

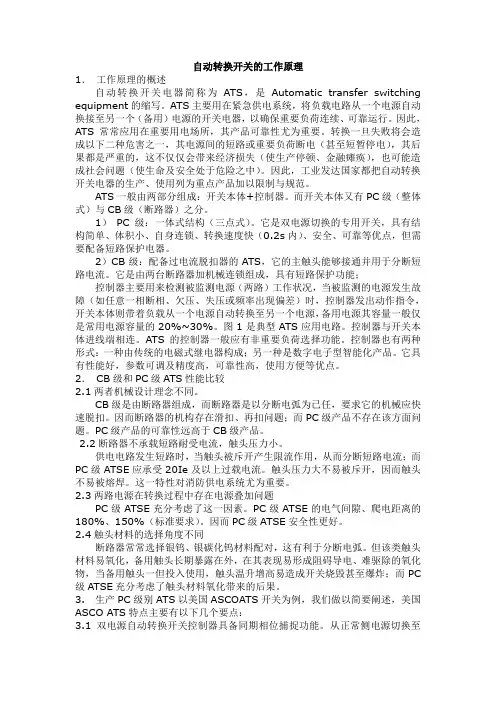

自动转换开关的工作原理1．工作原理的概述自动转换开关电器简称为ATS，是Automatic transfer switching equipment的缩写。

ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。

因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。

ATS一般由两部分组成：开关本体+控制器。

而开关本体又有PC级（整体式）与CB级（断路器）之分。

1）PC级：一体式结构（三点式）。

它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。

2）CB级：配备过电流脱扣器的ATS，它的主触头能够接通并用于分断短路电流。

它是由两台断路器加机械连锁组成，具有短路保护功能；控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。

图1是典型ATS应用电路。

控制器与开关本体进线端相连。

ATS的控制器一般应有非重要负荷选择功能。

控制器也有两种形式：一种由传统的电磁式继电器构成；另一种是数字电子型智能化产品。

它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。

2．CB级和PC级ATS性能比较2.1两者机械设计理念不同。

CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。

因而断路器的机构存在滑扣、再扣问题；而PC级产品不存在该方面问题。

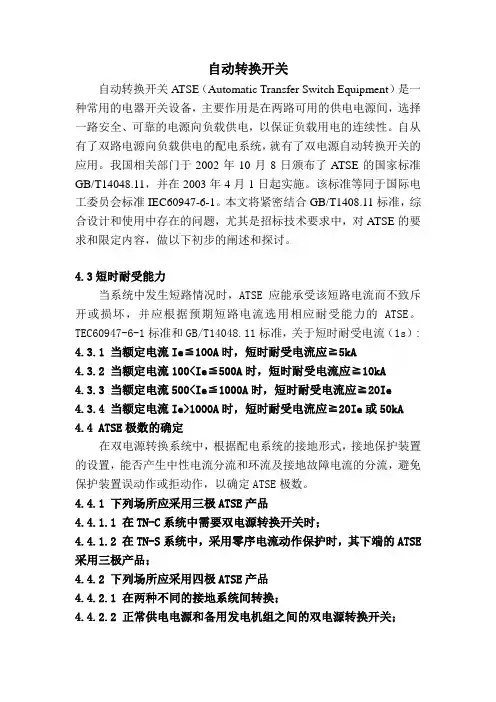

自动转换开关自动转换开关ATSE（Automatic Transfer Switch Equipment）是一种常用的电器开关设备，主要作用是在两路可用的供电电源间，选择一路安全、可靠的电源向负载供电，以保证负载用电的连续性。

自从有了双路电源向负载供电的配电系统，就有了双电源自动转换开关的应用。

我国相关部门于2002年10月8日颁布了ATSE的国家标准GB/T14048.11，并在2003年4月1日起实施。

该标准等同于国际电工委员会标准IEC60947-6-1。

本文将紧密结合GB/T1408.11标准，综合设计和使用中存在的问题，尤其是招标技术要求中，对ATSE的要求和限定内容，做以下初步的阐述和探讨。

4.3短时耐受能力当系统中发生短路情况时，ATSE应能承受该短路电流而不致斥开或损坏，并应根据预期短路电流选用相应耐受能力的ATSE。

TEC60947-6-1标准和GB/T14048.11标准，关于短时耐受电流（1s）: 4.3.1 当额定电流Ie≦100A时，短时耐受电流应≧5kA4.3.2 当额定电流100<Ie≦500A时，短时耐受电流应≧10kA4.3.3 当额定电流500<Ie≦1000A时，短时耐受电流应≧20Ie4.3.4 当额定电流Ie>1000A时，短时耐受电流应≧20Ie或50kA 4.4 ATSE极数的确定在双电源转换系统中，根据配电系统的接地形式，接地保护装置的设置，能否产生中性电流分流和环流及接地故障电流的分流，避免保护装置误动作或拒动作，以确定ATSE极数。

4.4.1 下列场所应采用三极ATSE产品4.4.1.1 在TN-C系统中需要双电源转换开关时；4.4.1.2 在TN-S系统中，采用零序电流动作保护时，其下端的ATSE 采用三极产品；4.4.2 下列场所应采用四极ATSE产品4.4.2.1 在两种不同的接地系统间转换；4.4.2.2 正常供电电源和备用发电机组之间的双电源转换开关；4.4.2.3在TN-S系统中，采用剩余电流动作保护时；4.6用于消防设备中的配电回路，ATSE不应装设过负荷脱口装置对于突然断电会导致比因过负荷而造成的损失更大的配电线路，不应装设切断电路的过负荷保护电器（如消防水泵的供电线路等），但应装设过负荷报警器。

自动转换开关技术规范一、引言自动转换开关技术规范(ATS)是一种用于自动地切换主电源和备用电源的装置。

它的设计和使用可以提高电力供应的可靠性和连续性，以保障设备的正常运行。

本规范旨在对自动转换开关技术进行详细规定，确保其安全可靠地运行，并为用户提供统一的技术要求。

二、术语和定义1. 自动转换开关(Automatic Transfer Switch, ATS)：用于自动切换主备电源的开关设备。

2. 主电源(Main Power Supply)：正常工作状态下供电的电源。

3. 备用电源(Standby Power Supply)：主电源失效时供电的电源。

4. 切换器(Switch)：ATS设备中用于切换电源的部件。

5. 输入侧(Input Side)：ATS设备中与主电源和备用电源连接的侧。

6. 输出侧(Output Side)：ATS设备中与负载设备连接的侧。

三、技术要求1.设计与制造要求1.1ATS应符合国家相关标准的规定，并获得合法的认证。

1.2ATS应具备满足额定电流和额定电压的能力，并能承受短时间的过载。

1.3ATS应采用可靠耐用的材料和组件，确保其长期运行的可靠性。

1.4ATS应具备防护等级，以保护其内部电路不受外界环境的影响。

1.5ATS应设计合理的空间布局和操作方式，以方便维护和操作。

2.功能要求2.1ATS应能自动检测主电源和备用电源的电压和频率，并能根据设定的条件进行切换。

2.2ATS应能自动切换电源，并在切换过程中保持负载设备的连续供电。

2.3ATS应具备故障自愈功能，能够自动恢复正常工作状态。

2.4ATS应配备相应的保护装置，以防止电源过载、短路等情况。

2.5ATS应具备远程监控和控制功能，方便远程操作和管理。

3.安全要求3.1ATS应具备过流、过压、低压、短路等异常情况时的自动切断功能，以保护负载设备的安全。

3.2ATS应具备防雷击和防火功能，以防止雷击和火灾等意外情况。

3.3ATS应具备漏电保护功能，以防止电气意外事故的发生。

双电源自动转换开关工作原理
双电源自动转换开关是一种新的双电源技术，它可以根据电源的
可用性自动将电路从一个电源转换到另一个电源。

双电源自动转换开
关减少了系统故障并保护了负载，通常应用于电力系统，生活人家，
运营商，工厂，学校，医院，航空公司等。

双电源自动转换开关由一个微处理器（MCU），I/O口，电源管理单元（PMU），时钟源，内部EEPROM存储器以及其它电路组件组成。

微处理器负责处理具体的任务，如拓扑激活，检测输入电源的可用性，监测功耗，激活输出等。

I/O口提供与外部电路之间的信号传输，例如重置信号，故障信号，电源状态等。

而PMU负责管理双电源之间的切换，内部EEPROM用来存储双电源的参数记录，时钟源则用来同步双电
源之间的时钟。

在双电源转换的过程中，首先微处理器会对电源的可用性进行检测，如果发现第一个电源不可用，则由PMU在第一个电源与第二个电
源之间切换，而I/O口用来提供输出信号以及接收负载的状态信号，
最后内部EEPROM用来记录切换电源的信息。

双电源自动转换开关能有效地保护系统免受电源不可用造成的损害，同时也为用户提供了更好的使用体验。

在今天，双电源自动转换
开关不仅限于企业级和运营商级，它也可以应用于小型的装置，如家
庭或室内的小型设备，使其能够受益于双电源自动转换开关的所有功能。

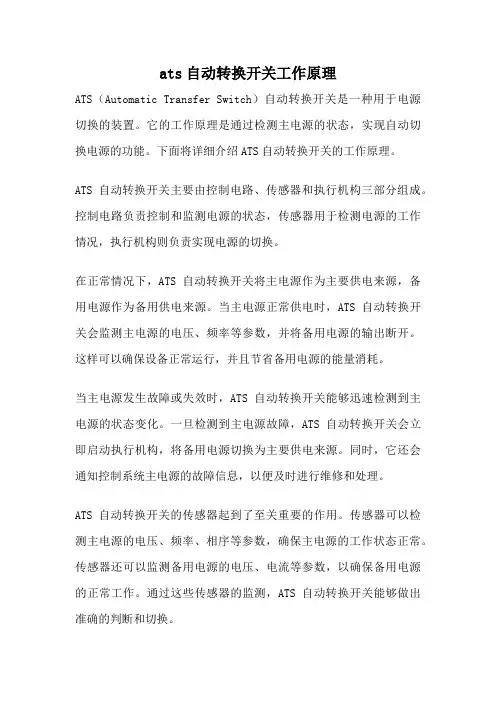

ats自动转换开关工作原理ATS（Automatic Transfer Switch）自动转换开关是一种用于电源切换的装置。

它的工作原理是通过检测主电源的状态，实现自动切换电源的功能。

下面将详细介绍ATS自动转换开关的工作原理。

ATS自动转换开关主要由控制电路、传感器和执行机构三部分组成。

控制电路负责控制和监测电源的状态，传感器用于检测电源的工作情况，执行机构则负责实现电源的切换。

在正常情况下，ATS自动转换开关将主电源作为主要供电来源，备用电源作为备用供电来源。

当主电源正常供电时，ATS自动转换开关会监测主电源的电压、频率等参数，并将备用电源的输出断开。

这样可以确保设备正常运行，并且节省备用电源的能量消耗。

当主电源发生故障或失效时，ATS自动转换开关能够迅速检测到主电源的状态变化。

一旦检测到主电源故障，ATS自动转换开关会立即启动执行机构，将备用电源切换为主要供电来源。

同时，它还会通知控制系统主电源的故障信息，以便及时进行维修和处理。

ATS自动转换开关的传感器起到了至关重要的作用。

传感器可以检测主电源的电压、频率、相序等参数，确保主电源的工作状态正常。

传感器还可以监测备用电源的电压、电流等参数，以确保备用电源的正常工作。

通过这些传感器的监测，ATS自动转换开关能够做出准确的判断和切换。

除了以上基本的工作原理外，ATS自动转换开关还具有一些额外的功能。

例如，它可以设置延时时间，在切换电源时提供一定的时间给设备缓冲，避免因电源切换而造成的设备损坏。

此外，ATS自动转换开关还可以通过远程控制系统进行监控和控制，使其更加智能化和便捷化。

ATS自动转换开关是一种用于电源切换的装置，通过控制电路、传感器和执行机构的协同工作，实现了主备电源的自动切换。

它具有快速、精确的切换功能，可以确保设备在主电源故障时能够及时切换到备用电源，保证设备的正常运行。

ATS自动转换开关在电力系统中具有重要的应用价值，对于保障电力供应的可靠性和连续性起到了至关重要的作用。

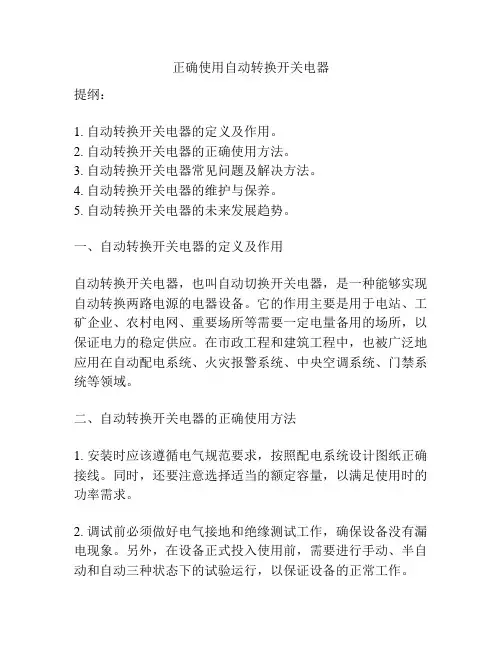

正确使用自动转换开关电器提纲：1. 自动转换开关电器的定义及作用。

2. 自动转换开关电器的正确使用方法。

3. 自动转换开关电器常见问题及解决方法。

4. 自动转换开关电器的维护与保养。

5. 自动转换开关电器的未来发展趋势。

一、自动转换开关电器的定义及作用自动转换开关电器，也叫自动切换开关电器，是一种能够实现自动转换两路电源的电器设备。

它的作用主要是用于电站、工矿企业、农村电网、重要场所等需要一定电量备用的场所，以保证电力的稳定供应。

在市政工程和建筑工程中，也被广泛地应用在自动配电系统、火灾报警系统、中央空调系统、门禁系统等领域。

二、自动转换开关电器的正确使用方法1. 安装时应该遵循电气规范要求，按照配电系统设计图纸正确接线。

同时，还要注意选择适当的额定容量，以满足使用时的功率需求。

2. 调试前必须做好电气接地和绝缘测试工作，确保设备没有漏电现象。

另外，在设备正式投入使用前，需要进行手动、半自动和自动三种状态下的试验运行，以保证设备的正常工作。

3. 定期检查设备的接线和固定情况，维护设备表面的干净整洁，确保设备的正常运行状态。

同时也需要定期更换电器元器件中的易损件，避免因易损件老化而影响设备的正常工作。

4. 在使用过程中不要超负荷运行，以免损坏设备。

同时还要时常进行电控系统保护设置的检测工作，确保系统在异常情况下自动切换正常。

5. 在设备故障时，要及时联系专业维修人员，确保设备的安全运行。

三、自动转换开关电器常见问题及解决方法1. 开关机构非标准化设计：由于不同厂家的生产工艺和设备精度不一样，部分开关机构在机构形状和尺寸上有所不同，从而导致了开关机构互换性差的问题。

解决方法是在设备安装时，选择符合标准规范的设备并严格按照连接规范连接。

2. 智能逻辑控制短路：智能逻辑控制是自动转换开关电器的核心控制部分，当智能逻辑控制短路时，自动转换开关电器将不能正常工作。

解决方法是及时排查短路原因并采取相应的措施进行处理。

自动转换开关（ATSE）概念简介ATS也称ATSE，国家标准中文全称为自动转换开关电器，俗称双电源自动转换开关。

ATS产品的国标标准定义为由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器.ATS与UPS、EPS在名称上比较容易混淆。

EPS是中文名为应急电源装置。

ATS(ATS)中文名为自动转换开关电器。

ATS适合应用于建筑领域消防等关键负荷的双电源供应，EPS适合应用于EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统。

UPS主要是为IT行业设备提供用电，提供纯净、不间断的后备电源。

柴油发电机供电方式适合应用于在需要长时间后备电源的供电场所与ATS、EPS、UPS配合使用。

双电源，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。

操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现电机带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了项电气性能与机械性能。

开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。

转换开关主要是用于交流50Hｚ，额定电压440V，直流额定电压220V，额定电流16至4000A的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。

同时可用于不频繁接通与分断电路及线路的隔离之用。

产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

自动转换开关符合：GB14048.3－2008《低压开关设备和控制设备第3部分:开关、隔离器、隔离开关以及熔断器组合电器》，GB/T14048.11－2008《低压开关设备和控制设备多功能。

自动转换开关工作原理
自动转换开关的工作原理是通过感应器感知环境的变化，然后根据不同的条件来控制开关的状态。

常见的自动转换开关有光电开关、红外线开关、声音开关等。

这些感应器能感应到光线、红外线、声音等物理信号，并将其转换为电信号。

当感应器检测到特定的物理信号时，会产生相应的电信号，并将其送至自动转换开关的控制单元。

控制单元根据接收到的电信号，判断是否需要改变开关的状态。

若感应器检测到的物理信号符合预设条件，控制单元会发出开关闭合或断开的指令，使开关相应地改变其状态。

例如，在使用光电开关时，感应器可以感应到环境中光线强度的变化。

当光线强度低于或高于预设值时，感应器将产生相应的电信号，并发送至控制单元。

控制单元根据电信号的强弱判断是否需要进行开关操作，然后通过电路控制开关的闭合或断开。

这样，当感应器感知到特定条件下的物理变化时，自动转换开关可以迅速、准确地改变其状态，实现自动控制的功能。

手动自动转换开关原理手动自动转换开关是一种常见的电气设备，它可以实现手动和自动两种工作模式的切换。

在实际工程中，手动自动转换开关被广泛应用于各种控制系统中，起着非常重要的作用。

下面我们将详细介绍手动自动转换开关的原理及其工作过程。

手动自动转换开关的原理是通过控制电路中的继电器或者接触器来实现的。

在手动模式下，操作人员可以通过手动按钮或者开关来控制设备的工作状态；而在自动模式下，控制系统会根据预设的条件和程序来自动控制设备的运行。

手动自动转换开关通常由控制电路、执行电路和手动/自动切换装置组成。

控制电路主要负责接收操作人员的指令，并根据指令来控制执行电路的工作状态；执行电路则负责实际控制设备的运行。

手动/自动切换装置则起着切换手动和自动模式的作用，确保设备能够在两种模式下正常工作。

在手动模式下，操作人员通过手动按钮或者开关来控制控制电路的工作，从而实现设备的手动控制；而在自动模式下，控制系统会根据预设的条件和程序来控制控制电路的工作，从而实现设备的自动控制。

通过手动/自动切换装置的切换，可以方便地实现手动和自动模式之间的切换。

手动自动转换开关的工作原理可以总结为，在手动模式下，控制电路接收到操作人员的指令，通过执行电路来控制设备的运行；而在自动模式下，控制系统根据预设的条件和程序来控制控制电路的工作，从而实现设备的自动控制。

手动/自动切换装置则起着切换手动和自动模式的作用，确保设备能够在两种模式下正常工作。

在实际工程中，手动自动转换开关被广泛应用于各种控制系统中，如发电机组、输电线路、供配电系统等。

它可以实现手动和自动两种工作模式的切换，灵活方便，操作简单，安全可靠。

因此，手动自动转换开关在现代工业控制系统中扮演着非常重要的角色。

总之，手动自动转换开关是一种常见的电气设备，它通过控制电路中的继电器或者接触器来实现手动和自动两种工作模式的切换。

在实际工程中，手动自动转换开关被广泛应用于各种控制系统中，起着非常重要的作用。

自动转换开关的原理
自动转换开关的原理是基于电路的自动检测和切换功能。

它使用一种特殊设计的电路，能够根据输入信号的特征自动切换当前电源连接状态。

以下是一种常见的自动转换开关原理的示例。

1. 输入信号检测：自动转换开关首先会检测输入信号，例如电源输入或信号输入。

通过感知输入信号的有无、频率、电压等特征，以确定是否需要进行电源转换或信号切换。

2. 信号处理：一旦确定需要进行转换或切换，自动转换开关会进行相应的信号处理。

这可能涉及到信号的放大、过滤、整形等操作，以确保输出信号质量的稳定和准确性。

3. 切换操作：在信号处理完成后，自动转换开关会根据需要对输出进行切换。

这可能是切换到备用电源或切换至不同的信号源。

切换通常是通过控制开关、继电器或其他控制装置实现的。

4. 监测与保护：在切换操作完成后，自动转换开关会监测输出信号或电源连接的状况。

它会持续检测输出信号的稳定性和质量，以确保切换成功并保持正常运行。

如果检测到异常或故障，自动转换开关可能会采取相应的措施，例如暂停切换、报警或自动恢复运行等。

总之，自动转换开关通过检测输入信号、信号处理和切换操作来实现自动切换功能。

这样的设计使得设备能够在输入信号发生变化时自动切换，提供可靠的电源或信号连接。

双电源自动转换开关ATSE选用规范
一、综述
1、双电源自动切换开关（ATSE）是一种自动切换，可以在主电源和备用电源之间实现无缝切换的开关装置，主要用于工厂、车站、电站、医院等重要机构或设备的安全运行。

它可以自动检测电源故障，自动切换到另一电源。

如果双重电源的信号都完好无损，可以维持当前状态，否则根据电源故障的状态，自动切换到另一电源。

2、双电源自动切换开关（ATSE）主要由信号传感器、A/B系统切换模块、故障诊断组件、结构组件和软件等组成，其功能是可以自动检测电源故障，自动切换到另一电源，实现安全可靠的双电源切换。

二、双电源自动切换开关（ATSE）选用规范
1、性能参数
（1）电压范围：47～63Hz，电压额定值由240V、400V、480V三种；
（2）切换时延：应小于2s；
（3）接触器最大可靠寿命：应不少于50万次；
（4）故障报警：应配备可视报警灯；
（5）启动状态：应具有状态记录功能；
（6）环境温度：-25℃～+55℃。

2、安装及使用环境
（1）安装地点：室内，干燥的地方；
（2）安装方式：固定安装；
（3）周围空气温度：-25℃～+55℃；（4）周围空气相对湿度：≤95%；。

自动转换开关CB级与PC级的区别CB级与PC级ATSE两者有以下区别1、两者机械设计理念不同CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。

因而断路器的机构存在滑扣、再扣问题；而PC级由隔离开关组成不存在该方面问题。

PC级产品的可靠性远高于CB级产品。

2、两者触头理念不同CB级断路器不承载短路耐受电流，触头压力小，供电电路发生短路时，当触头被斥开产生限流作用，从而分断短路电流；而PC级ATSE应承受20Ie及以上过载电流，触头压力大不易被斥开，因而触头不易被熔焊，这一特性对消防供电系统尤为重要。

3、两路电源在转换过程中存在电源叠加问题PC级ATSE充分考虑了这一因素。

PC级ATSE的电气间隙、爬电距离的180%、150%（标准要求）。

因而PC级ATSE安全性更好。

4、触头材料的选择角度不同断路器常常选择银钨、银碳化钨材料配对，这有利于分断电弧。

但该类触头材料易氧化，备用触头长期暴露在外，在其表现易形成阻碍导电、难驱除的氧化物，当备用触头一但投入使用，触头温升增高易造成开关烧毁甚至爆炸；而PC级ATSE充分考虑了触头材料氧化带来的后果。

PC级ATSE与刀开关（电动）区别1、两者遵循的标准不同PC级ATSE符合GB/T14048.11《自动转换开关电器》。

刀开关（电动）符合GB14048.3《开关、隔离器、隔离开关以及熔断器组合电器》。

2、灭弧系统不同PC级ATSE充分考虑了在电源转换过程中可能出现的二次电弧击穿问题，所以对触头开距有一定要求，而且要求电弧的游离气体应迅速排放。

否则，易造成电源相间短路。

3、两者电气性能要求不同PC级ATSE是在6In电流，1.05Ue电压下，接通/分断循环次数为12次；而刀开关是在3Ie/1Ue下，接通/分断5次。

两者的电气寿命、机械寿命也不同。

PC级ATSE的电气寿命是在2In/1.05Ue条件下至少操作循环1000次，机械寿命5000次；而刀开关的电气寿命仅在1In/1Ue条件下操作200次，机械寿命800次。

依据国家标准选择自动转换开关ASCO 北京办事处----李兵一、概述：自动转换开关（Automatic Transfer Switch），英文缩写是ATS，是一种常用的电器开关设备，主要作用是在两路可用的供电电源间，选择一路安全、可靠的电源向负载供电，以保证负载用电的连续性。

自从有了双路电源向负载供电的配电系统，就有了双电源转换开关的应用。

中国相关部门于2002年10月8日颁布了A TS设备的国家标准—GB/T14048.11，并在2003年4月1日起实施。

该标准等同于国际电工委员会标准IEC60947-6-1。

一时间众多品牌、形式的ATS涌现市场，让设计和使用者眼花缭乱，不知所措。

本文将紧密结合GB/T14048.11标准，综合设计和使用中、尤其是招标技术要求中，对A TS设备的要求和限定内容，做初步的阐述和探讨。

二、解读自动转换开关的定义：自动转换开关电器（ATSE）--由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。

以上是国标中对ATS设备的定义。

由该定义我们可以理解如下：1．ATS设备是一种独立的电气开关，它并列于断路器、负荷开关、熔断器、接触器等电气开关。

在没有颁布国家标准之前，A TS设备没有生产、使用、检验标准，大家可以根据自己的习惯和检验，用双交流接触器、双断路器、双负荷开关来搭接电气回路以完成双电源转换的功能要求。

有了该标准以后，ATSE就是一种定型的独立产品，它完全区别于断路器、接触器和负荷开关，有自己独立的定义和作用，以及跟其他电气开关即相似、又有区别的电气参数要求。

2．ATS设备是由转换开关和相应的监视、控制等电子电路组成。

也就是说，只有完整的ATS主开关加配套的控制器才能构成A TS设备。

如同断路器不能抛开分励脱扣机构单独卖开关一样，A TS设备应该是开关、控制器成套供应，并且这一成套设备是定型设计和生产、检验的。

自动转换开关工作原理
自动转换开关，也被称为自动切换开关或ATS（Automatic Transfer Switch），是一种电气设备，用于实现电力系统的自
动切换。

自动转换开关的工作原理如下：
1. 输入电源检测：自动转换开关会监测主电源和备用电源的电压和频率。

一般情况下，主电源是市电供电，备用电源可以是发电机或其他备用电源。

开关会持续监测主电源的电压和频率是否正常，一旦发现主电源故障，将触发切换动作。

2. 切换动作：一旦主电源故障，自动转换开关会迅速切换到备用电源上，以保障供电的连续性。

切换动作一般是通过控制电磁继电器或可编程逻辑控制器（PLC）来实现的。

在切换过程中，开关会断开与主电源的连接，并建立与备用电源的连接。

3. 切换延迟：在切换过程中，为了避免因瞬时的电力中断导致设备或系统故障，自动转换开关会设置一个短暂的切换延迟时间。

这个时间可以在开关上进行调节，通常在几毫秒到几十毫秒之间。

切换延迟时间的设置要考虑到电力设备的响应时间和系统的稳定性。

4. 回复主电源：一旦主电源恢复正常，开关会再次进行切换动作，将系统切换回主电源上。

同样，在切换回主电源的过程中，也会有一个短暂的切换延迟时间，用于确保主电源稳定后再切换回去。

总的来说，自动转换开关通过实时监测主电源和备用电源的电压和频率，自动切换供电源，以保障电力系统的持续供电。

这种设备广泛应用于需要不间断供电的场所，如医院、数据中心、通讯基站等。

一、概述CB级双电源自动转换开关是一种广泛应用在工业和商业领域的电气设备，它可以在一定条件下实现两个电源之间的自动切换，保障电力供应的可靠性和稳定性。

本文将对CB级双电源自动转换开关进行较为详细的介绍和解析，以期能够更好地了解和应用这一重要设备。

二、CB级双电源自动转换开关的定义CB级双电源自动转换开关是指一种能够在两个电源供电的情况下，实现自动切换的电气设备。

其主要作用是在主电源出现故障或其他异常情况时，迅速切换到备用电源，以保障设备和电路的正常运行。

CB级双电源自动转换开关通常具有高可靠性和高稳定性，能够满足一些对电力供应要求较高的场合。

三、CB级双电源自动转换开关的工作原理1.主电源工作时，CB级双电源自动转换开关会自动将主电源的电路连接到负载上，同时备用电源的电路处于断开状态；2.当主电源出现故障或其他异常情况时，CB级双电源自动转换开关会立刻检测到，并自动切换到备用电源，保障负载的正常供电；3.一段时间后，当主电源恢复正常时，CB级双电源自动转换开关会再次自动切换回主电源，恢复正常供电状态。

四、CB级双电源自动转换开关的应用领域CB级双电源自动转换开关广泛应用于各种对电力供应要求较高的场合，比如医疗设备、通信设备、工业自动化设备等。

这些场合对电力供应的可靠性和稳定性要求很高，而CB级双电源自动转换开关能够很好地满足这些要求，因此在这些场合得到了广泛的应用。

五、CB级双电源自动转换开关的优势1.可靠性高：CB级双电源自动转换开关采用高品质的电气元件和先进的控制技术，能够确保在各种条件下都能够可靠地进行自动切换；2.稳定性好：CB级双电源自动转换开关能够在切换过程中保持供电的稳定性，不会对负载产生影响；3.自动化程度高：CB级双电源自动转换开关能够实现全自动化的电源切换，无需人工干预，可以减少操作成本和提高工作效率。

六、CB级双电源自动转换开关的选型和使用注意事项1.根据实际负载的功率和特性来选择适当的CB级双电源自动转换开关，以确保其能够满足实际使用的需求；2.在安装和使用CB级双电源自动转换开关时，要严格按照相关规范和要求来进行，确保其能够安全稳定地运行；3.定期对CB级双电源自动转换开关进行检测和维护，以确保其始终处于良好的工作状态，能够在需要时可靠地进行电源切换。

ats双电源开关参数摘要：一、ATS双电源开关概述二、ATS双电源开关的原理与工作模式三、ATS双电源开关的应用场景四、ATS双电源开关的选购与使用注意事项五、总结正文：一、ATS双电源开关概述ATS双电源开关，全称为自动转换开关（Automatic Transfer Switch），是一种用于控制电源切换的电气设备。

它在电源出现故障或电压不稳定时，能够自动将负载切换到备用电源，以保证负载的正常运行。

同时，在备用电源出现故障或电压不稳定时，又能自动切换回主电源。

二、ATS双电源开关的原理与工作模式ATS双电源开关的工作原理是基于电磁驱动和电气控制。

当主电源正常时，主电源线路接通，备用电源线路断开。

当主电源出现故障时，控制系统会检测到电压异常，然后通过电磁驱动器使备用电源线路接通，实现电源切换。

ATS双电源开关的工作模式分为自动模式和手动模式。

自动模式下，开关会根据电源状态自动切换；手动模式下，需要人工操作开关进行电源切换。

此外，ATS双电源开关还具有远程控制功能，可以通过遥控器或计算机进行远程操作。

三、ATS双电源开关的应用场景ATS双电源开关广泛应用于各种需要电源保障的场合，如工业设备、楼宇建筑、数据中心、医疗设备等。

它能有效防止电源故障导致的生产中断、数据丢失和设备损坏等问题。

四、ATS双电源开关的选购与使用注意事项选购ATS双电源开关时，应根据负载功率、电源类型、切换速度等需求选择合适的型号。

使用时，要确保开关安装牢固，接线正确，并定期进行维护和测试，以确保其在关键时刻能正常工作。

五、总结ATS双电源开关是一种重要的电源保障设备，它能自动切换主备用电源，确保负载的正常运行。
