NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度内平均温度24h℃，下限为-5℃，且周围空气温度上限为+40 +35不超过℃；3.2 海拔大气条件3.3 ；2000m安装地点的海拔不超过大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能是结合先进以下简称自动转换开关()系列自动转换开关电器NZ7级产品。
产品具有体积小、节能、CB的数字电子控制技术的新一代安装方便、功能先进齐全、可靠双重联锁保护等特点。
．5.1 体积小利用电机正反旋转，实现转换功能，同时使产单电机传动结构，品高度降低，减小了安装空间。
节能5.2驱动机构采用电动机传动方式，功耗小，噪音小。
功能先进齐全5.3双重联锁保护5.4其防止两路电源同时接通；采用机械联锁和电气联锁双重保护，实现中电气联锁采用直接指示自动转换开关的断路器触头位置方式，真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器型控制器集成一体分体模式，安装于柜内或柜体面板，A6.1决定是否从一个电源转换到另根据工作电源状态，可进行柜外操作。
一个电源。
．发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
正泰双电源自动转换开关使用说明及接线图NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
双电源自动切换开关的原理说明双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。
因此，常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。
因此，工业发达国家都把自动转工作原理及结构双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。
而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。
1.pc级ats：一体式结构(三点式)。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。
2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。

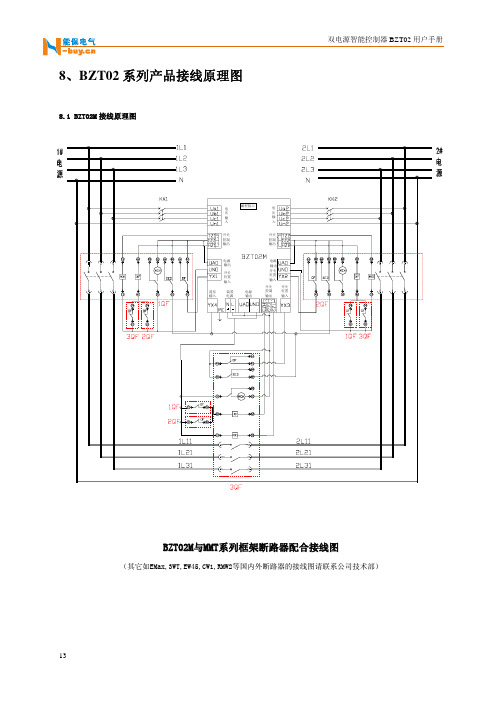

图1是典型ats应用电路。
控制器与开关本体进线端相连。
控制器的优点控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
一、分类及定义双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。
ABB双电源自动切换装置工作原理DPT/SE装置主要用于控制和自动切换两路带有机械和电气联锁的低压断路器：一个4 位置转换开关用于设定四种工作模式：- 自动模式：转换开关置于“自动 (AUTO)”位置－正常供电模式：转换开关置于“正常 (NET)”位置- 应急供电模式：转换开关置于“应急 (EMER)”位置- 关断模式：转换开关置于“关断 (OFF)”位置。
当系统投入运行时，需将运行开关置于“运行 (RUN)”位置，而“复位 (RESET)”按钮可使运行程序恢复到初始状态。
自动模式（自投自复）：当转换开关置于“自动 (AUTO)”位置时，系统会处于自动切换方式下：•当正常供电电源正常时，正常供电断路器闭合，而应急供电断路器断开•当正常供电失压和缺相时，柴油发电机起动，正常供电断路器断开，在缺相时系统报警。
第 1 页•当柴油发电机或应急电源电压达到稳定状态时，则应急供电断路器会闭合•当正常供电恢复正常时，则应急供电断路器断开。
正常供电断路器将闭合投入供电，系统发出停止柴油发电机的信号，并返回正常运行状态。
正常供电模式当转换开关置于“正常 (NET)”位置时，系统会处于单一正常供电模式。
在此模式下，系统并不考虑正常供电电压是否存在，只执行下列操作：•如果柴油发电机还在运行，则将其停止•如果应急供电断路器处于闭合状态时，则将其断开•闭合正常供电断路器•当正常供电缺相时，正常供电断路器会断开，而系统会自动报警•当正常供电失压时，正常供电断路器会保持闭合。
应急供电模式当转换开关置于“应急 (EMER)”位置时。
系统会处于单一应急供电模式，并不考虑实际的正常供电电压是否第 2 页存在，它将执行下列操作：•如果正常供电断路器处于闭合状态时，则将其断开。
•起动柴油发电机。
•当柴油发电机或应急电源电压达到稳定状态时，应急供电断路器会闭合•当应急供电缺相或失压时，应急供电断路器将断开。
而缺相时，系统会自动报警。
关断模式当转换开关置于“关断 (OFF)”位置时。
ABB双电源自动切换装置工作原理DPT/SE装置主要用于控制和自动切换两路带有机械和电气联锁的低压断路器：一个4 位置转换开关用于设定四种工作模式：- 自动模式：转换开关置于“自动 (AUTO)”位置－正常供电模式：转换开关置于“正常 (NET)”位置- 应急供电模式：转换开关置于“应急 (EMER)”位置- 关断模式：转换开关置于“关断 (OFF)”位置。
当系统投入运行时，需将运行开关置于“运行 (RUN)”位置，而“复位 (RESET)”按钮可使运行程序恢复到初始状态。
自动模式（自投自复）：当转换开关置于“自动 (AUTO)”位置时，系统会处于自动切换方式下：•当正常供电电源正常时，正常供电断路器闭合，而应急供电断路器断开•当正常供电失压和缺相时，柴油发电机起动，正常供电断路器断开，在缺相时系统报警。
•当柴油发电机或应急电源电压达到稳定状态时，则应急供电断路器会闭合•当正常供电恢复正常时，则应急供电断路器断开。
正常供电断路器将闭合投入供电，系统发出停止柴油发电机的信号，并返回正常运行状态。
正常供电模式当转换开关置于“正常 (NET)”位置时，系统会处于单一正常供电模式。
在此模式下，系统并不考虑正常供电电压是否存在，只执行下列操作：•如果柴油发电机还在运行，则将其停止•如果应急供电断路器处于闭合状态时，则将其断开•闭合正常供电断路器•当正常供电缺相时，正常供电断路器会断开，而系统会自动报警•当正常供电失压时，正常供电断路器会保持闭合。
应急供电模式当转换开关置于“应急 (EMER)”位置时。
系统会处于单一应急供电模式，并不考虑实际的正常供电电压是否存在，它将执行下列操作：•如果正常供电断路器处于闭合状态时，则将其断开。
•起动柴油发电机。
•当柴油发电机或应急电源电压达到稳定状态时，应急供电断路器会闭合•当应急供电缺相或失压时，应急供电断路器将断开。
而缺相时，系统会自动报警。
关断模式当转换开关置于“关断 (OFF)”位置时。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 。
2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
节能驱动机构采用电动机传动方式，功耗小，噪音小。
功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
ABB双电源自动切换装置工作原理DPT/SE装置主要用于控制和自动切换两路带有机械和电气联锁的低压断路器：一个4 位置转换开关用于设定四种工作模式：- 自动模式：转换开关置于“自动 (AUTO)”位置－正常供电模式：转换开关置于“正常 (NET)”位置- 应急供电模式：转换开关置于“应急 (EMER)”位置- 关断模式：转换开关置于“关断 (OFF)”位置。
当系统投入运行时，需将运行开关置于“运行 (RUN)”位置，而“复位 (RESET)”按钮可使运行程序恢复到初始状态。
自动模式（自投自复）：当转换开关置于“自动 (AUTO)”位置时，系统会处于自动切换方式下：•当正常供电电源正常时，正常供电断路器闭合，而应急供电断路器断开•当正常供电失压和缺相时，柴油发电机起动，正常供电断路器断开，在缺相时系统报警。
•当柴油发电机或应急电源电压达到稳定状态时，则应急供电断路器会闭合•当正常供电恢复正常时，则应急供电断路器断开。
正常供电断路器将闭合投入供电，系统发出停止柴油发电机的信号，并返回正常运行状态。
正常供电模式当转换开关置于“正常 (NET)”位置时，系统会处于单一正常供电模式。
在此模式下，系统并不考虑正常供电电压是否存在，只执行下列操作：•如果柴油发电机还在运行，则将其停止•如果应急供电断路器处于闭合状态时，则将其断开•闭合正常供电断路器•当正常供电缺相时，正常供电断路器会断开，而系统会自动报警•当正常供电失压时，正常供电断路器会保持闭合。
应急供电模式当转换开关置于“应急 (EMER)”位置时。
系统会处于单一应急供电模式，并不考虑实际的正常供电电压是否存在，它将执行下列操作：•如果正常供电断路器处于闭合状态时，则将其断开。
•起动柴油发电机。
•当柴油发电机或应急电源电压达到稳定状态时，应急供电断路器会闭合•当应急供电缺相或失压时，应急供电断路器将断开。
而缺相时，系统会自动报警。
关断模式当转换开关置于“关断 (OFF)”位置时。
