双电源自动转换开关ATS的现状、选择与应用

双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：现今ATS因其先进性与稳定性，已逐渐成为低压配电系统中重要组成部分，在相关工程设计中的应用范围越来越广泛。

本文通过对双电源自动切换开关(ATS)的作用介绍，对双电源自动切换开关(ATS)在站用电系统中的应用进行了简单的分析。

关键词：双电源；自动切换开关；站用电系统；应用；分析依据IEC标准定义：双电源自动转换开关是由一或多个转换控制开关以及其他电器所组成，用来检验电路，并能够将一或多个负载电源电路自一个电源转换至其它电源的自动电器，这类电器简称为ATS。

双电源自动切换开关(ATS)主要适用于1000V交流电之内的紧急电力供应系统中，换接电源时主要负责中断负载供电。

1 双电源自动切换开关(ATS)作用总结双电源自动切换开关(ATS)是电力系统中常用的电器开关设备，主要被用来监测电源电路运行，会在两路供电电源间，选择更安全、可靠的电源进行负载供电，以确保负载用电连续性[1]。

双电源自动切换开关(ATS)的主要特点基本体现在主电源与备用电源间的快速切换，单个的双电源自动切换开关在电路中大致与两台断路器的作用相同，投入成本相对断路器要低许多。

且双电源自动切换开关主要具有两种方式：一是机械连锁，二是电气连锁，其稳定性也更高。

站用系统中双电源自动切换开关最重要的作用，就是完成主备电源的自动切换。

一般情况，双电源自动切换开关主要需能够荷载电气设备正常的过电流，但当设备产生故障问题时，例如：断路，那么此电气设备的控制系统将会阻隔其电路的主回路，进而保证设备的运行安全。

而在站用电系统中加设双电源自动切换开关后，则可以省去电气设备的保护装置，例如：减去断路器、熔断线路控住器等，能够大幅减小系统运行维护成本。

于双电源自动切换开关来讲，其操作形式主要为单双电磁线圈两种，其能实现效果基本相同[2]。

站用系统电气设备主回路一般是与主电源连接，在主电源因故障问题断电时，双电源自动切换开关能够自动的将电气设备的主回路连接到备用电路上，有效保证电力的正常供应，使电气设备依然可以平稳运行。

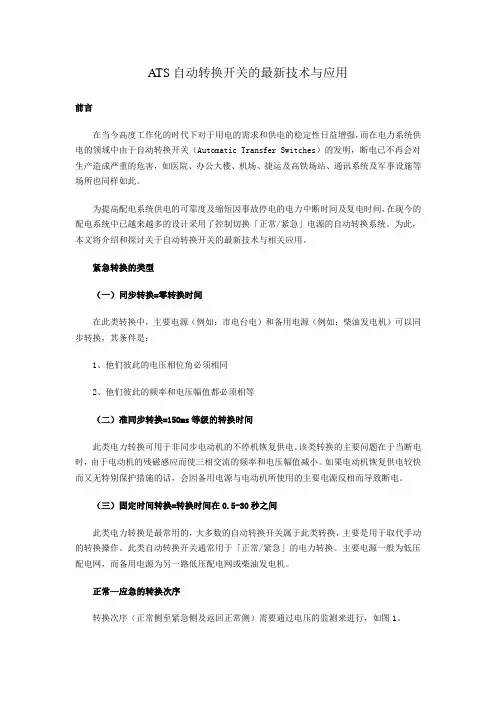

ATS自动转换开关的最新技术与应用前言在当今高度工作化的时代下对于用电的需求和供电的稳定性日益增强，而在电力系统供电的领域中由于自动转换开关（Automatic Transfer Switches）的发明，断电已不再会对生产造成严重的危害，如医院、办公大楼、机场、捷运及高铁场站、通讯系统及军事设施等场所也同样如此。

为提高配电系统供电的可靠度及缩短因事故停电的电力中断时间及复电时间，在现今的配电系统中已越来越多的设计采用了控制切换「正常/紧急」电源的自动转换系统。

为此，本文将介绍和探讨关于自动转换开关的最新技术与相关应用。

紧急转换的类型（一）同步转换=零转换时间在此类转换中，主要电源（例如：市电台电）和备用电源（例如：柴油发电机）可以同步转换，其条件是：1、他们彼此的电压相位角必须相同2、他们彼此的频率和电压幅值都必须相等（二）准同步转换=150ms等级的转换时间此类电力转换可用于非同步电动机的不停机恢复供电。

该类转换的主要问题在于当断电时，由于电动机的残磁感应而使三相交流的频率和电压幅值减小。

如果电动机恢复供电较快而又无特别保护措施的话，会因备用电源与电动机所使用的主要电源反相而导致断电。

（三）固定时间转换=转换时间在0.5-30秒之间此类电力转换是最常用的，大多数的自动转换开关属于此类转换，主要是用于取代手动的转换操作。

此类自动转换开关通常用于「正常/紧急」的电力转换。

主要电源一般为低压配电网，而备用电源为另一路低压配电网或柴油发电机。

正常—应急的转换次序转换次序（正常侧至紧急侧及返回正常侧）需要通过电压的监测来进行，如图1。

图1正常侧电源电压失去检测和转换次序主要电源侧的输出电压瞬间失去或降低是允许的。

主要电源的电压检测计时器输出的动作通常可设置（0.4-10秒）的延迟时间。

此外，如果备用侧电源为发电机组，那就要等发电机的电压达到要求以后（几秒钟）才能发出转换命令。

转换问题及注意事项以下详细研究电源自动转换过程中的若干问题：1.在下游侧电网出现故障当转换开关的下游侧出现故障（短路、过载等）而主要电源跳脱时，建议不要进行电源的转换。

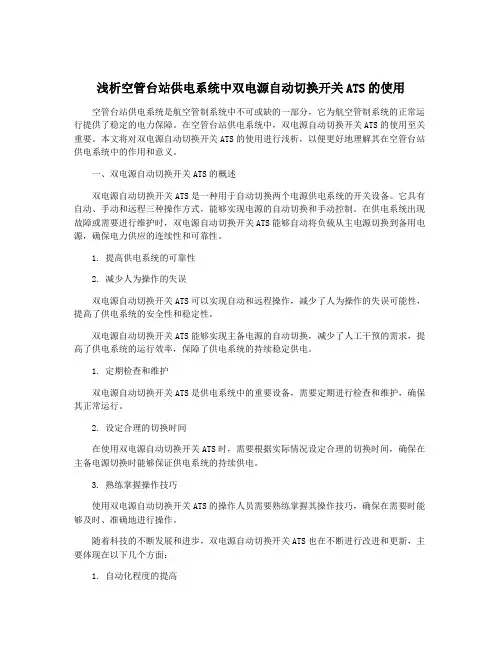

浅析空管台站供电系统中双电源自动切换开关ATS的使用空管台站供电系统是航空管制系统中不可或缺的一部分，它为航空管制系统的正常运行提供了稳定的电力保障。

在空管台站供电系统中，双电源自动切换开关ATS的使用至关重要。

本文将对双电源自动切换开关ATS的使用进行浅析，以便更好地理解其在空管台站供电系统中的作用和意义。

一、双电源自动切换开关ATS的概述双电源自动切换开关ATS是一种用于自动切换两个电源供电系统的开关设备。

它具有自动、手动和远程三种操作方式，能够实现电源的自动切换和手动控制。

在供电系统出现故障或需要进行维护时，双电源自动切换开关ATS能够自动将负载从主电源切换到备用电源，确保电力供应的连续性和可靠性。

1. 提高供电系统的可靠性2. 减少人为操作的失误双电源自动切换开关ATS可以实现自动和远程操作，减少了人为操作的失误可能性，提高了供电系统的安全性和稳定性。

双电源自动切换开关ATS能够实现主备电源的自动切换，减少了人工干预的需求，提高了供电系统的运行效率，保障了供电系统的持续稳定供电。

1. 定期检查和维护双电源自动切换开关ATS是供电系统中的重要设备，需要定期进行检查和维护，确保其正常运行。

2. 设定合理的切换时间在使用双电源自动切换开关ATS时，需要根据实际情况设定合理的切换时间，确保在主备电源切换时能够保证供电系统的持续供电。

3. 熟练掌握操作技巧使用双电源自动切换开关ATS的操作人员需要熟练掌握其操作技巧，确保在需要时能够及时、准确地进行操作。

随着科技的不断发展和进步，双电源自动切换开关ATS也在不断进行改进和更新，主要体现在以下几个方面：1. 自动化程度的提高2. 安全性的提升未来的双电源自动切换开关ATS将在安全性方面有所提升，能够更好地保障供电系统的安全运行。

3. 节能环保未来的双电源自动切换开关ATS将更加注重节能环保，采用绿色环保的材料和技术，降低能源消耗，减少对环境的影响。

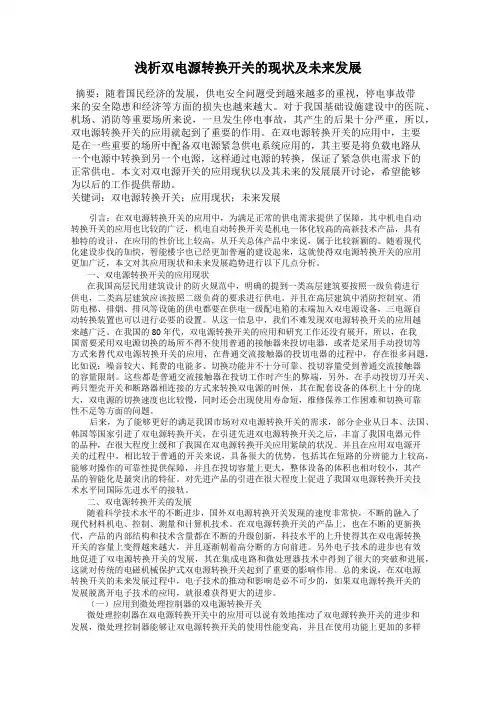

浅析双电源转换开关的现状及未来发展摘要：随着国民经济的发展，供电安全问题受到越来越多的重视，停电事故带来的安全隐患和经济等方面的损失也越来越大。

对于我国基础设施建设中的医院、机场、消防等重要场所来说，一旦发生停电事故，其产生的后果十分严重，所以，双电源转换开关的应用就起到了重要的作用。

在双电源转换开关的应用中，主要是在一些重要的场所中配备双电源紧急供电系统应用的，其主要是将负载电路从一个电源中转换到另一个电源，这样通过电源的转换，保证了紧急供电需求下的正常供电。

本文对双电源开关的应用现状以及其未来的发展展开讨论，希望能够为以后的工作提供帮助。

关键词：双电源转换开关；应用现状；未来发展引言：在双电源转换开关的应用中，为满足正常的供电需求提供了保障，其中机电自动转换开关的应用也比较的广泛，机电自动转换开关是机电一体化较高的高新技术产品，具有独特的设计，在应用的性价比上较高，从开关总体产品中来说，属于比较新颖的。

随着现代化建设步伐的加快，智能楼宇也已经更加普遍的建设起来，这就使得双电源转换开关的应用更加广泛，本文对其应用现状和未来发展趋势进行以下几点分析。

一、双电源转换开关的应用现状在我国高层民用建筑设计的防火规范中，明确的提到一类高层建筑要按照一级负荷进行供电，二类高层建筑应该按照二级负荷的要求进行供电。

并且在高层建筑中消防控制室、消防电梯、排烟、排风等设施的供电都要在供电一级配电箱的末端加入双电源设备，三电源自动转换装置也可以进行必要的设置。

从这一信息中，我们不难发现双电源转换开关的应用越来越广泛。

在我国的80年代，双电源转换开关的应用和研究工作还没有展开，所以，在我国需要采用双电源切换的场所不得不使用普通的接触器来投切电器，或者是采用手动投切等方式来替代双电源转换开关的应用，在普通交流接触器的投切电器的过程中，存在很多问题，比如说：噪音较大、耗费的电能多、切换功能并不十分可靠、投切容量受到普通交流接触器的容量限制。

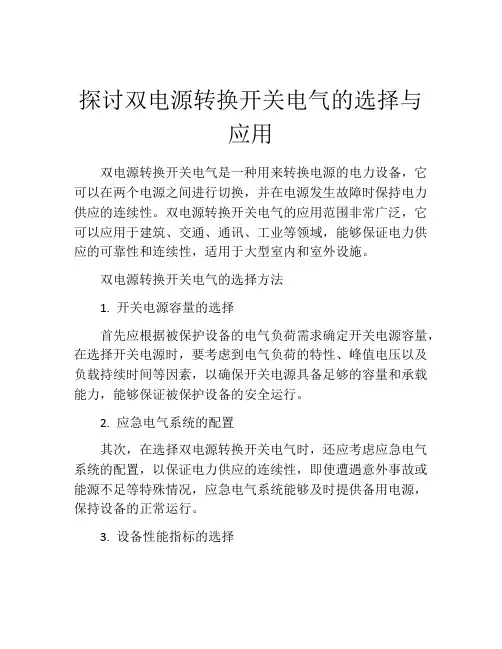

探讨双电源转换开关电气的选择与应用双电源转换开关电气是一种用来转换电源的电力设备，它可以在两个电源之间进行切换，并在电源发生故障时保持电力供应的连续性。

双电源转换开关电气的应用范围非常广泛，它可以应用于建筑、交通、通讯、工业等领域，能够保证电力供应的可靠性和连续性，适用于大型室内和室外设施。

双电源转换开关电气的选择方法1. 开关电源容量的选择首先应根据被保护设备的电气负荷需求确定开关电源容量，在选择开关电源时，要考虑到电气负荷的特性、峰值电压以及负载持续时间等因素，以确保开关电源具备足够的容量和承载能力，能够保证被保护设备的安全运行。

2. 应急电气系统的配置其次，在选择双电源转换开关电气时，还应考虑应急电气系统的配置，以保证电力供应的连续性，即使遭遇意外事故或能源不足等特殊情况，应急电气系统能够及时提供备用电源，保持设备的正常运行。

3. 设备性能指标的选择在选择双电源转换开关电气时，还需考虑设备指标的选择，比如电气容量、转换时间、可靠性等因素。

其中，电气容量是设备选择的关键因素之一，除了要考虑电气负荷需求外，还需要考虑电网负载、电气负荷的形式以及被保护设备的特性等因素，以确保选用的双电源转换开关电气具备足够的容量。

双电源转换开关电气的应用方法1. 设备安装与调试在安装双电源转换开关电气之前，需要进行设备安装和调试，以确保设备的正常运行。

在设备安装过程中，需要注意电气接线的正确性以及接线设备的电气接触性能；在设备调试中，需要检查电气负荷功率、电源电压等电气参数，以及检查开关电源和应急电气系统的连通性和可靠性。

2. 双电源转换开关电气的操作在日常使用中，双电源转换开关电气基本上分为自动转换和手动转换两种方式。

在自动转换模式下，设备能够根据设定的控制信号自动进行电源切换；在手动转换模式下，设备需要手动进行电源切换，通常是在设备故障、设备维修或设备升级等情况下进行。

3. 双电源转换开关电气的维护与保养在日常使用过程中，双电源转换开关电气需要进行定期的维护和保养，以保证设备的可靠运行。

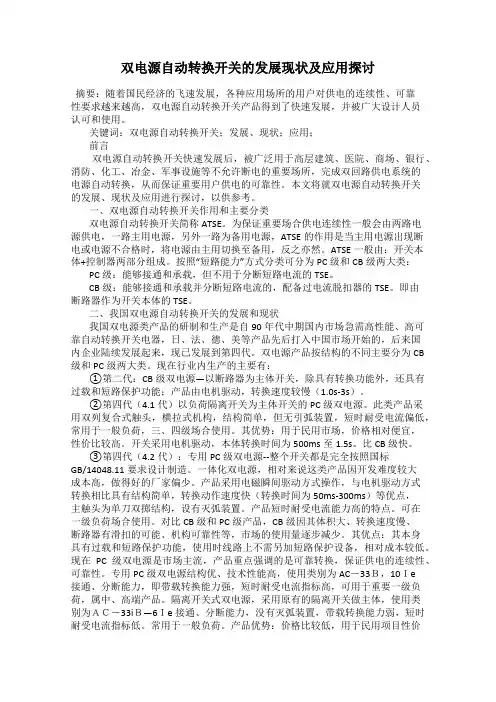

双电源自动转换开关的发展现状及应用探讨摘要：随着国民经济的飞速发展，各种应用场所的用户对供电的连续性、可靠性要求越来越高，双电源自动转换开关产品得到了快速发展，并被广大设计人员认可和使用。

关键词：双电源自动转换开关；发展、现状；应用；前言双电源自动转换开关快速发展后，被广泛用于高层建筑、医院、商场、银行、消防、化工、冶金、军事设施等不允许断电的重要场所，完成双回路供电系统的电源自动转换，从而保证重要用户供电的可靠性。

本文将就双电源自动转换开关的发展、现状及应用进行探讨，以供参考。

一、双电源自动转换开关作用和主要分类双电源自动转换开关简称ATSE。

为保证重要场合供电连续性一般会由两路电源供电，一路主用电源，另外一路为备用电源，ATSE的作用是当主用电源出现断电或电源不合格时，将电源由主用切换至备用，反之亦然。

ATSE一般由：开关本体+控制器两部分组成。

按照“短路能力”方式分类可分为PC级和CB级两大类：PC级：能够接通和承载，但不用于分断短路电流的TSE。

CB级：能够接通和承载并分断短路电流的，配备过电流脱扣器的TSE。

即由断路器作为开关本体的TSE。

二、我国双电源自动转换开关的发展和现状我国双电源类产品的研制和生产是自90年代中期国内市场急需高性能、高可靠自动转换开关电器，日、法、德、美等产品先后打入中国市场开始的，后来国内企业陆续发展起来，现已发展到第四代。

双电源产品按结构的不同主要分为CB 级和PC级两大类。

现在行业内生产的主要有：①第二代：CB级双电源—以断路器为主体开关，除具有转换功能外，还具有过载和短路保护功能；产品由电机驱动，转换速度较慢（1.0s-3s）。

②第四代（4.1代）以负荷隔离开关为主体开关的PC级双电源。

此类产品采用双列复合式触头，横拉式机构，结构简单，但无引弧装置，短时耐受电流偏低，常用于一般负荷，三、四级场合使用。

其优势：用于民用市场，价格相对便宜，性价比较高。

开关采用电机驱动，本体转换时间为500ms至1.5s。

双电源自动转换开关ATS的现状、选择与应用 一、国内外ATS产品现状 双电源自动转换开关（ATS）主要用在紧急供电系统，是将负载电路从一个（常用）电源自动换接至另一个（备用）电源的开关，以确保重要负荷连续、可靠运行。

因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将会造成以下两种危害之一：电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的。

这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。

因此，工业发达国家都把双电源自动转换开关以及配套的转换开关电器的生产、使用列为重点加以限制与规范。

我国双电源自动转换开关的研制和生产在90年代初还处于空白状态，也无国家标准。

国内所需的双电源转换装置往往由设计、成套部门用接触器、断路器等产品组合而成来替代。

这种方案性产品往往因没有经过测试检验，其可靠性、安全性存在较大隐患（尤其是用两台接触器作为两路电源转换，电气连锁极不可靠，锁极一旦失败，将造成两台电源变压器并联，电源并联的后果严重的可催毁整个供电系统。

之后由天津低压电器公司开发了由断路器+机械连锁+控制器构成自动转换开关电器。

它的进步是由产品替代方案，并按一定技术规范进行产品试验验证，产品的可靠性、安全性大大提高。

90年代中期，针对国内市场急需高性能、高可靠自动转换开关电器产品的现状，日本、法国、德国、美国等自动转换开关先后打入中国市场，在一定程度上缓解了我国市场需求。

近几年，我国的双电源自动转换开关生产企业（尤其是生产CB级ATS企业）迅速增加，其产品性能及产品质量不一，给设计、使用部门选用造成一定困难，也由于对ATS使用和选用不当，给国家财产造成很大损失。

为了规范双电源自动转换开关（ATS）及配套电器产品的生产与选用，国家质检总局于2002年12月颁布了GB/T14048.11-2002《自动转换开关电器》（等同IEC60947.6.1-1998）国家标准，2003年4月1日实施。

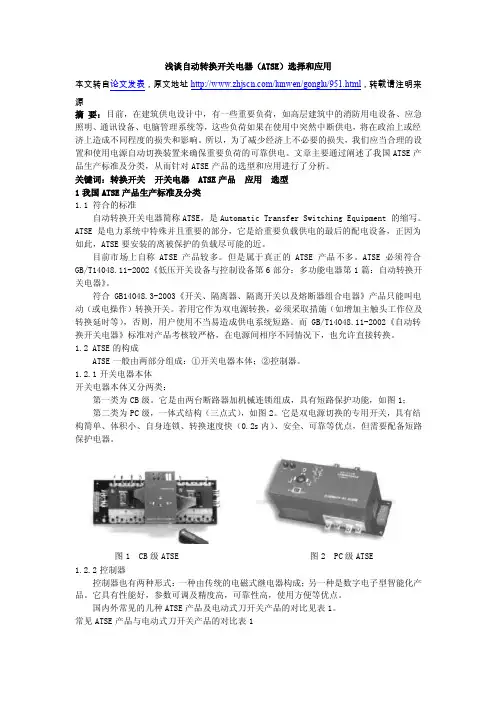

浅谈自动转换开关电器（ATSE）选择和应用本文转自论文发表，原文地址/lunwen/gonglu/951.html，转载请注明来源摘要：目前，在建筑供电设计中，有一些重要负荷，如高层建筑中的消防用电设备、应急照明、通讯设备、电脑管理系统等，这些负荷如果在使用中突然中断供电，将在政治上或经济上造成不同程度的损失和影响。

所以，为了减少经济上不必要的损失，我们应当合理的设置和使用电源自动切换装置来确保重要负荷的可靠供电。

文章主要通过阐述了我国ATSE产品生产标准及分类，从而针对ATSE产品的选型和应用进行了分析。

关键词：转换开关开关电器 ATSE产品应用选型1我国ATSE产品生产标准及分类1.1 符合的标准自动转换开关电器简称ATSE，是Automatic Transfer Switching Equipment 的缩写。

ATSE是电力系统中特殊并且重要的部分，它是给重要负载供电的最后的配电设备，正因为如此，ATSE要安装的离被保护的负载尽可能的近。

目前市场上自称ATSE产品较多。

但是属于真正的ATSE产品不多。

ATSE必须符合GB/T14048.11-2002《低压开关设备与控制设备第6部分：多功能电器第1篇：自动转换开关电器》。

符合GB14048.3-2003《开关、隔离器、隔离开关以及熔断器组合电器》产品只能叫电动（或电操作）转换开关。

若用它作为双电源转换，必须采取措施（如增加主触头工作位及转换延时等），否则，用户使用不当易造成供电系统短路。

而GB/T14048.11-2002《自动转换开关电器》标准对产品考核较严格，在电源间相序不同情况下，也允许直接转换。

1.2 ATSE的构成ATSE一般由两部分组成：①开关电器本体；②控制器。

1.2.1开关电器本体开关电器本体又分两类：第一类为CB级。

它是由两台断路器加机械连锁组成，具有短路保护功能，如图1；第二类为PC级，一体式结构（三点式），如图2。

它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。

双电源自动切换开关( ATS) 在站用电系统中的应用分析双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：文章首先对双电源自动切换开关的作用进行简要分析，在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。

期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。

关键词：双电源自动切换开关站用电系统应用1•双电源自动切换开关的作用分析双电源自动切换开关简称ATS，它是一种可以完成主电源与备用电源之间自动切换的元器件。

如图1所示。

ATS的特点主要体现在如下几个方面：一是主备电源的快速切换；二是单个ATS的作用相当于两台断路器，投资成本低；三是ATS具有机械和电气两种联锁方式，从而使其具备更高的可靠性。

在站用电系统中，ATS最为主要的作用就是实现主电源与备用电源之间的自动切换，通常情况下，ATS只需要承受来自于电器设备的负荷电流，而当用电设备出现故障时，如过负荷、短路等，该用电设备的控制装置将会切断其主回路，从而确保设备的安全，当加装ATS之后，该电器设备将不再需要保护装置，换言之，可以省去断路器或是熔断器对该设备的保护控制。

对于ATS而言，其操作机构的型式有两种，一种是单电磁线圈，另一种是双电磁线圈，虽然这两种型式有所差别，但所能达到的效果却大体相同。

电器设备负荷侧的主回路通常都是与主电源侧进行连接，若是主电源侧出现故障导致断电时，ATS 会自动将电器设备负荷侧的主回路与备用电源侧进行连接，这样便可以确保供电不间断，从而使电器设备保持正常运行。

为满足各种不同场合的使用需要，ATS 有两种控制方式，一种是手动控制，另一种是自动控制，前者常被用于无负荷分合的检修场合。

2. ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前，在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列，下面分别对这两个系列的ATS在站用电系统中的应用进行分析。

（1）RWQ4系列ATS的应用。

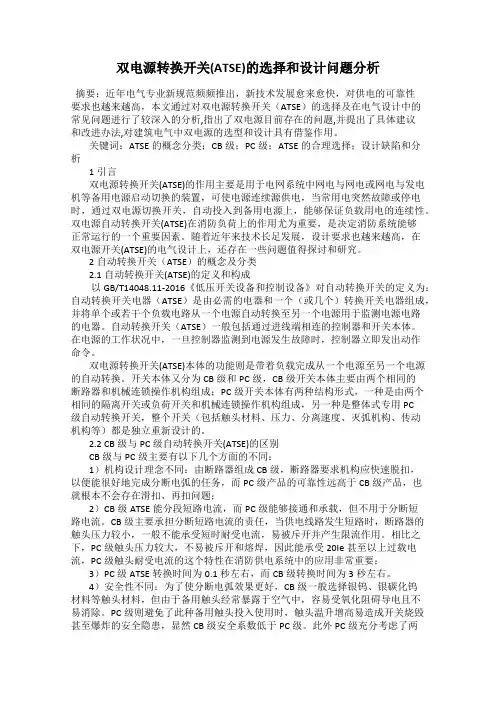

双电源转换开关(ATSE)的选择和设计问题分析摘要：近年电气专业新规范频频推出，新技术发展愈来愈快，对供电的可靠性要求也越来越高，本文通过对双电源转换开关（ATSE）的选择及在电气设计中的常见问题进行了较深入的分析,指出了双电源目前存在的问题,并提出了具体建议和改进办法,对建筑电气中双电源的选型和设计具有借鉴作用。

关键词：ATSE的概念分类；CB级；PC级；ATSE的合理选择；设计缺陷和分析1引言双电源转换开关(ATSE)的作用主要是用于电网系统中网电与网电或网电与发电机等备用电源启动切换的装置，可使电源连续源供电，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，能够保证负载用电的连续性。

双电源自动转换开关(ATSE)在消防负荷上的作用尤为重要，是决定消防系统能够正常运行的一个重要因素。

随着近年来技术长足发展，设计要求也越来越高，在双电源开关(ATSE)的电气设计上，还存在一些问题值得探讨和研究。

2自动转换开关（ATSE）的概念及分类2.1自动转换开关(ATSE)的定义和构成以GB/T14048.11-2016《低压开关设备和控制设备》对自动转换开关的定义为：自动转换开关电器（ATSE）是由必需的电器和一个（或几个）转换开关电器组成，并将单个或若干个负载电路从一个电源自动转换至另一个电源用于监测电源电路的电器。

自动转换开关（ATSE）一般包括通过进线端相连的控制器和开关本体。

在电源的工作状况中，一旦控制器监测到电源发生故障时，控制器立即发出动作命令。

双电源转换开关(ATSE)本体的功能则是带着负载完成从一个电源至另一个电源的自动转换。

开关本体又分为CB级和PC级，CB级开关本体主要由两个相同的断路器和机械连锁操作机构组成；PC级开关本体有两种结构形式，一种是由两个相同的隔离开关或负荷开关和机械连锁操作机构组成，另一种是整体式专用PC级自动转换开关，整个开关（包括触头材料、压力、分离速度、灭弧机构、传动机构等）都是独立重新设计的。

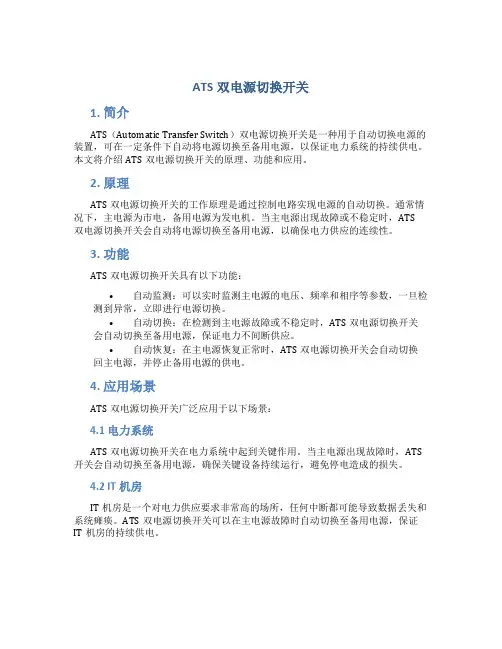

ATS双电源切换开关1. 简介ATS（Automatic Transfer Switch）双电源切换开关是一种用于自动切换电源的装置，可在一定条件下自动将电源切换至备用电源，以保证电力系统的持续供电。

本文将介绍ATS双电源切换开关的原理、功能和应用。

2. 原理ATS双电源切换开关的工作原理是通过控制电路实现电源的自动切换。

通常情况下，主电源为市电，备用电源为发电机。

当主电源出现故障或不稳定时，ATS双电源切换开关会自动将电源切换至备用电源，以确保电力供应的连续性。

3. 功能ATS双电源切换开关具有以下功能：•自动监测：可以实时监测主电源的电压、频率和相序等参数，一旦检测到异常，立即进行电源切换。

•自动切换：在检测到主电源故障或不稳定时，ATS双电源切换开关会自动切换至备用电源，保证电力不间断供应。

•自动恢复：在主电源恢复正常时，ATS双电源切换开关会自动切换回主电源，并停止备用电源的供电。

4. 应用场景ATS双电源切换开关广泛应用于以下场景：4.1 电力系统ATS双电源切换开关在电力系统中起到关键作用。

当主电源出现故障时，ATS 开关会自动切换至备用电源，确保关键设备持续运行，避免停电造成的损失。

4.2 IT机房IT机房是一个对电力供应要求非常高的场所，任何中断都可能导致数据丢失和系统瘫痪。

ATS双电源切换开关可以在主电源故障时自动切换至备用电源，保证IT机房的持续供电。

4.3 医疗设备医疗设备需要持续稳定的电力供应，以确保患者的生命安全。

ATS双电源切换开关可在主电源故障时自动切换至备用电源，保障医疗设备正常运行。

5. 安装和使用注意事项在安装和使用ATS双电源切换开关时，请注意以下事项：•由于ATS双电源切换开关涉及到电源切换，因此在安装前请务必断开主电源和备用电源，以确保安全。

•安装时请遵循厂家提供的安装指南，确保ATS双电源切换开关正确接线。

•为了保证正常切换，备用电源应该与主电源使用不同的电源线路。

摘要:本文通过对断路器、刀开关(电动式)和自动转换开关三种产品在结构、性能及标准等方面进行分析与对比,指出用在双路电源切换的理想产品为PC级ATS. 关键词:转换开关现状选择应用一、国内外ATS产品现状双电源自动转换开关(ATS)主要用在紧急供电系统,是将负载电路从一个(常用)电源自动换接至另一个(备用)电源的开关,以确保重要负荷连续、可靠运行.因此,ATS常常应用在重要用电场所,其产品可靠性尤为重要.转换一旦失败将会造成以下两种危害之一:电源间的短路或重要负荷断电(甚至短暂停电),其后果都是严重的.这不仅仅会带来经济损失(使生产停顿、金融瘫痪),也可能造成社会问题(使生命及安全处于危险之中).因此,工业发达国家都把双电源自动转换开关以及配套的转换开关电器的生产、使用列为重点加以限制与规范.我国双电源自动转换开关的研制和生产在90年代初还处于空白状态,也无国家标准.国内所需的双电源转换装置往往由设计、成套部门用接触器、断路器等产品组合而成来替代.这种方案性产品往往因没有经过测试检验,其可靠性、安全性存在较大隐患(尤其是用两台接触器作为两路电源转换,电气连锁极不可靠,锁极一旦失败,将造成两台电源变压器并联,电源并联的后果严重的可催毁整个供电系统.之后由天津低压电器公司开发了由断路器+机械连锁+控制器构成自动转换开关电器.它的进步是由产品替代方案,并按一定技术规范进行产品试验验证,产品的可靠性、安全性大大提高.90年代中期,针对国内市场急需高性能、高可靠自动转换开关电器产品的现状,日本、法国、德国、美国等自动转换开关先后打入中国市场,在一定程度上缓解了我国市场需求.近几年,我国的双电源自动转换开关生产企业(尤其是生产CB级ATS企业)迅速增加,其产品性能及产品质量不一,给设计、使用部门选用造成一定困难,也由于对ATS使用和选用不当,给国家财产造成很大损失.为了规范双电源自动转换开关(ATS)及配套电器产品的生产与选用,国家质检总局于2002年12月颁布了GB/T14048.11-2002《自动转换开关电器》(等同IEC60947.6.1-1998)国家标准,2003年4月1日实施.该标准将是今后ATS生产制造企业、设计使用单位、商业活动共同遵循的一部技术性法规文件,也将是3C认证依据的技术法规.双电源自动转换开关(ATS)分PC有与CB级两种.代表PC级的具有世界先进水平的产品有美国的ASCO及日本共立.代表CB级的有法国的施耐德等.目前,国内生产CB级ATS产品的企业约几十家,如天津低压电器公司、天津万高、等公司.生产PC级ATS产品的企业有无锡韩光、北京第一低压电器、上海超韩等.生产电动式刀开关(用于双电源切换)产品的企业也有5-6家,如法国朔高美等.自动转换开关电器(ATSE)一般由两部分组成:①自动转换开关本体;②控制器.1.1自动转换开关本体又分两类:第一类为CB级，它是由两台断路器加机械连锁组成,具有短路保护功能;第二类为PC级,一体式结构(三点式).它是双电源切换的专用开关,具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点,但需要配备短路保护电器.1.2控制器控制器也有两种形式:一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品.它具有性能好,参数可调及精度高,可靠性高,使用方便等优点.国内外常见的几种ATS产品及电动式刀开关产品的对比见表1.常见ATS产品与电动式刀开关产品的对比表1生产厂家电器级别连锁操作方式触头系统转换时间控制器控制发电机组加载负荷符合IEC60947-6-1标准美国ASCO PC级无需单线圈单刀双投式 170ms 智能型有无符合日本共立 PC级机械连锁单线圈单刀双掷式 30～80ms 智能型有无符合韩国DACO PC级机械连锁单线圈单刀双掷式 120ms 智能型有无符合香港斯沃 PC级机械连锁单线圈单刀双掷式 150ms 智能型有无符合法国施耐德电动开关机械连锁两台电操断路器 1.5s 智能型有有仅符合GB14048.2天津低压 CB级机械连锁单台电操断路器 2.5s 外接有有符合法国朔高美刀开关机械连锁直流电机双刀双掷式 1s ――――――仅符合GB14048.3二、产品结构分析对比及ATS的选择目前,国内市场上用于两路电源切换的大致有三种开关:①CB级ATS;②PC级 ATS;③刀开关(电动).下面从产品结构、性能及所遵循的标准三个方面,分别将CB级与PC级ATS;PC 级ATS与刀开关(电动)进行对比和分析.从中不难发现,PC级ATS是理想的双电源切换开关.2.1 CB级与PC级ATS两者有以下区别2.1.1两者机械设计理念不同CB级是由断路器组成,而断路器是以分断电弧为已任,要求它的机械应快速脱扣.因而断路器的机构存在滑扣、再扣问题;而PC级产品不存在该方面问题.PC级产品的可靠性远高于CB级产品.2.1.2断路器不承载短路耐受电流,触头压力小供电电路发生短路时,当触头被斥开产生限流作用,从而分断短路电流;而PC级ATS应承受20Ie及以上过载电流.触头压力大不易被斥开,因而触头不易被熔焊.这一特性对消防供电系统尤为重要.2.1.3双电源在转换过程中存在电源叠加问题PC级ATS充分考虑了这一因素.PC级ATS的电气间隙、爬电距离的180%、150%(标准要求).因而PC级ATS安全性更好.2.1.4触头材料的选择角度不同断路器常常选择银钨、银碳化钨材料配对,这有利于分断电弧.但该类触头材料易氧化,备用触头长期暴露在外,在其表现易形成阻碍导电、难驱除的氧化物,当备用触头一但投入使用,触头温升增高易造成开关烧毁甚至爆炸;而PC级ATS充分考虑了触头材料氧化带来的后果,尤其是日本共立的ATS其接点有硅合金制成,高度抗燃烧,而且当开关运行时,每一次接触自滑触点可以清理灰尘和氧化,这大大提高了ATS的使用寿命,降低了风险.2.2 PC级ATS与刀开关(电动)区别2.2.1两者遵循的标准不同PC级ATS符合GB/T14048.11《自动转换开关电器》.刀开关(电动)符合GB14048.3《开关、隔离器、隔离开关以及熔断器组合电器》.2.2.2灭弧系统不同PC级ATS充分考虑了在电源转换过程中可能出现的二次电弧击穿问题,所以对触头开距有一定要求,而且要求电弧的游离气体应迅速排放.否则,易造成电源相间短路.2.2.3两者电气性能要求不同PC级ATS是在6In电流,1.05Ue电压下,接通/分断循环次数为12次;而刀开关是在3Ie/1Ue下,接通/分断5次.两者的电气寿命、机械寿命也不同.PC级ATS的电气寿命是在2In/1.05Ue条件下至少操作循环1000次,机械寿命5000次;而刀开关的电气寿命仅在1In/1Ue条件下操作200次,机械寿命800次.两者电气可靠性不同.2.2.4切换速度不同PC级ATS切换速度一般小于0.3s;而刀开关用于双电源转换时切换速度不少于1s.2.2.5试验方法不同在进行接通与分断试验时,PC级ATS是在不同的电源相序下进行(灭弧能力考核较严);而刀开关对相序无要求.通过上述对比可知PC级ATS是理想的双电源转换开关.三、ATS产品的应用随着经济发展,现代生活和现代工业对断电的容忍能力越来越差.国外工业发达国家(尤其是美国和日本)把ATS及配套产品视为电源的一部分,对ATS产品选择与使用都很慎重.在双电源紧急供电系统首选PC级产品,且开关在转换过程中不允许中间停留(即不带零位).其目的是增加电源的可靠性.由于备用电源种类不同,ATS选择也应有所不同.目前,国内备用电源有三种形式:(1)电网;(2)发电机组;(3)EPS(蓄电池组逆变).当备用电源为(2)或(3)时,其容量一般仅是常用电源容量的20%~30%.ATS一般是不允许带大电动机或高感抗负载转换.如大电动机负载在运行中切换,电源相位差距较大时它将受到巨大的机械应力.同时由电动机产生的反电势引起的过电流可能造成熔断器熔断或断路器脱扣.解决方法常采用电阻吸收或减负荷方式.在ATS的应用电路中一般采用熔断器隔离器,它们在电路中起两个作用,一是短路保护;二是维修隔离.四、公司PC级ATS产品简介为了向广大用户提供理想的ATS产品,上海超玛进出口有限公司与日韩两国此类产品的生产厂商长期合作,目前是日本共立和韩国DACO ATS的国内总代理.该产品完全符合国家标准及相应的国际标准的PC级ATS.日本共立SSK-MZ系列产品有30A、60A、100A、150A、300A、400A、500A、600A、800A、1000A、1200A、1400A、1800A、2000A、3000A;韩国DACO ATS M型产品有:400A、600A、800A、1000A、1200A、1400A、2000A、2500A、3200A、4000A;DACO ATS T型产品有:100A、200A、400A.SSK-MZ型产品特点1)足够的接触开放时间,以避免在转换过程中可能出现的电弧放电.2)板簧保证接触压力不变,因此在电压变换的情况下接触导电率不变.3)因为机械闭锁装置的存在,在转换之后,无需操作电流.4)接点有硅合金制成,高度抗燃烧.5)当开关运行时,每一次接触自滑触点可以清理灰尘和氧化.6)共立SSK系列双电源转换开关的时间转换等级:MZ为30ms~80ms、ES为3~8ms;可满足要求比较高的计算机控制系统、通信系统以及医疗设备等两路电源的切换.。

ATS装置在电厂的使用及优化一、ATS装置的特点ATS装置，又叫双电源切换装置，目前已在新建电厂中广泛应用。

特点ATS是双电源自动切换装置，一般只涉及2个开关之间的切换，常用于低压供电系统的用电终端。

ATS常见的是PC级的，即采用双掷负荷开关实现一段母线两个电源之间的切换。

1、ATS是专用的一、二次一体化设备，尺寸较小，常用于负荷末端，如建筑电梯电源控制。

它含有一个判断电源状况的控制器和一个双位置负荷开关。

其实，ATS的控制器就是一个简单的备自投。

2、ATS的特点是动作速度较快，综合造价较低。

它的最大不足是由于尺寸紧凑，开关散热不易，所以不能长时间忍受短路电流。

他实现的是无扰动切换，适合对电压波动高度敏感的场合。

目前在DC-BANK 系统、机房等场合使用，与ATS。

ATS的切换是毫秒级切换，切换过程中负载电源会断电。

二、ATS双电源的分类双电源切换系统类产品发展分三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。

1、接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。

2、塑壳断路器类此类电源切换系统以塑壳式断路器为切换执行部件，切换功能用ATS自动控制单元完成，有机械和电气连锁，功能完善，操作性能好，使用寿命高，组成元器件较少，安装方便。

该类属CB级转换开关电器，由两个断路器作为电流分断单元，并配备电流脱扣器，具备一定的保护能力，断路器的接通/分断能力比继电器高很多。

3、负荷隔离开关类负荷隔离开关型转换开关电器是在两个负荷隔离开关的基础上加装电动操作机构、机械连锁机构、自动控制单元等一体化组装而成。

电流的分断单元为负荷隔离开关，其触头灭弧系统是以分断一次电弧要求设计的，不具备电路的保护功能。

这一类产品属于PC级产品，它因采用了弹簧储能、瞬时释放的加速机构，能快速接通、分断电路或进行电路的转换，产品操作性能可靠。

双电源自动转换开关PC级ATSE的选择在谈及PC级ATSE双电源自动转换开关如何选择之前，我们先分析一下ATSE转换程序。

1.如果常用电源被检测到出现偏差时，则自动将负载从常用电源转接至备用电源；2.如果常用电源恢复正常时，则自动将负载返回转接到常用电源。

双电源自动转换开关用于常用电源和备用电源之间的转换，要求电源转换开关的操作机构不应使负载电路与常用电源或备用电源长期断开，电源转换开关应提供指示所连接（常用或备用）电源位置的辅助触头。

那么我们在选用PC 级ATSE时，除按照正常参数开展选择外（同其他同类低压配电设备，在此不做赘述），还要注意以下几个方面1.电气隔离，0位及挂锁功能从保证双电源系统长期稳定、安全、安全供电和远程管理考虑，ATSE的主体开关电气隔离特性非常重要，其输入和输出端承受两路电源电压。

接触器、断路器和隔离开关其作用功能不同，在选择时要区分对待，隔离开关在断开位置应具有较大的开断距离，国标规定其线间及断开触头间必须承受8KV的额定冲击耐受电压。

建议选用隔离开关做主体开关的ATSE。

在非消防电源发生火灾及ATSE下端电器设备检修和维护，ATSE应具有0位，有的已经具有0位接口功能，可接至消防控制中心。

并且在0位检修时，应具备挂锁功能，以保证检修人员及设备的安全。

2.延时设定及级数的选择在常用电源转换至备用电源时，为防止备用电源在市电瞬态波动或失压，ATSE应具有延时检测功能，民规要求不大于30秒，很多产品均设有转换延时，普遍设为1～8秒笔者认为设为3秒比较合适，它不会影响用电设备或照明等的正常使用。

当备用电源转换至常用电源时，普遍厂家均有1～300秒的延时，以确认常用电源恢复正常而且稳定供电，笔者认为2分钟比较合适。

在延时时间内，ATSE一直在向负载供电，不会影响电器设备使用。

在选择ATSE时，应选用四级开关，N线应当完全隔离，目的是防止ATSE切换时，不同系统中N线上电位漂移，使电流走向偏差，剩余电流保护装置误动作。

ats双电源开关参数摘要：1.ATS 双电源开关概述2.ATS 双电源开关的主要参数3.ATS 双电源开关的应用场景4.ATS 双电源开关的安装与维护正文：一、ATS 双电源开关概述ATS 双电源开关，全称为自动转换开关，是一种在两路电源之间进行自动切换的设备。

当一路电源出现故障时，ATS 双电源开关可以自动切换到另一路电源，以保证设备的正常运行。

ATS 双电源开关广泛应用于电力、电信、交通、石油化工、军工等关键领域，以确保供电的可靠性和连续性。

二、ATS 双电源开关的主要参数1.额定电压：ATS 双电源开关的额定电压是指设备能够正常工作的电压范围。

不同的应用场景，所需的额定电压也不同。

通常，ATS 双电源开关的额定电压为AC380V、AC400V 等。

2.额定电流：额定电流是指ATS 双电源开关在正常工作条件下允许通过的最大电流。

根据不同的使用场景，ATS 双电源开关的额定电流可以从几十安培到上千安培不等。

3.切换时间：ATS 双电源开关的切换时间是指在电源故障时，设备从一路电源切换到另一路电源所需的时间。

根据不同的应用场景，ATS 双电源开关的切换时间可以从几十毫秒到几秒不等。

4.机械寿命：机械寿命是指ATS 双电源开关在规定的工作条件下，能够正常切换的次数。

一般来说，ATS 双电源开关的机械寿命在10000 次以上。

5.电气绝缘性能：ATS 双电源开关的电气绝缘性能是指设备在正常工作条件下，能够有效阻止电流泄漏的能力。

ATS 双电源开关的电气绝缘性能通常分为Ⅰ类、Ⅱ类、Ⅲ类等。

三、ATS 双电源开关的应用场景1.电力系统：在电力系统中，ATS 双电源开关可以实现两路电源之间的自动切换，以保证电力供应的可靠性和连续性。

2.通信系统：在通信系统中，ATS 双电源开关可以确保关键设备在电源故障时能够自动切换到备用电源，保证通信系统的正常运行。

3.工业自动化：在工业自动化领域，ATS 双电源开关可以应用于生产线、机器人等关键设备，以确保设备在电源故障时能够自动切换到备用电源，避免生产中断。

ats双电源开关参数摘要：一、ATS双电源开关概述二、ATS双电源开关的原理与工作模式三、ATS双电源开关的应用场景四、ATS双电源开关的选购与使用注意事项五、总结正文：一、ATS双电源开关概述ATS双电源开关，全称为自动转换开关（Automatic Transfer Switch），是一种用于控制电源切换的电气设备。

它在电源出现故障或电压不稳定时，能够自动将负载切换到备用电源，以保证负载的正常运行。

同时，在备用电源出现故障或电压不稳定时，又能自动切换回主电源。

二、ATS双电源开关的原理与工作模式ATS双电源开关的工作原理是基于电磁驱动和电气控制。

当主电源正常时，主电源线路接通，备用电源线路断开。

当主电源出现故障时，控制系统会检测到电压异常，然后通过电磁驱动器使备用电源线路接通，实现电源切换。

ATS双电源开关的工作模式分为自动模式和手动模式。

自动模式下，开关会根据电源状态自动切换；手动模式下，需要人工操作开关进行电源切换。

此外，ATS双电源开关还具有远程控制功能，可以通过遥控器或计算机进行远程操作。

三、ATS双电源开关的应用场景ATS双电源开关广泛应用于各种需要电源保障的场合，如工业设备、楼宇建筑、数据中心、医疗设备等。

它能有效防止电源故障导致的生产中断、数据丢失和设备损坏等问题。

四、ATS双电源开关的选购与使用注意事项选购ATS双电源开关时，应根据负载功率、电源类型、切换速度等需求选择合适的型号。

使用时，要确保开关安装牢固，接线正确，并定期进行维护和测试，以确保其在关键时刻能正常工作。

五、总结ATS双电源开关是一种重要的电源保障设备，它能自动切换主备用电源，确保负载的正常运行。

双电源自动转换开关(ATSE)的选用及应用研究摘要：通过现行制造和设计规范的要求，结合市场现状和应用场景，探讨双电源自动转换开关（ATSE）的选型及应用要点。

关键词：转换开关电器（TSE）、自动转换开关（ATSE）、PC级、使用类别、转换时间、控制器、设计位置、市场现状。

Wuhuizhou(Shanghai Lujiazui Financial and Trade Zone Development Co., Ltd., Shanghai, 200123)Abstract: According to the requirements of current manufacturing and design specifications, combined with the current market situation and application scenarios, this paper discusses the selection and application points of dual power automatic transfer switch (ATSE).Key words: transfer switching equipment (TSE), automatic transfer switch (ATSE), PC level, use category, transfer time, controller,design location, market status.引言自动转换开关（ATSE）作为民用项目里最重要的元器件之一，肩负着项目中的消防负荷、重要负荷的保障任务，一直是各元器件设备商的必争之地，因此出现了滥用ATSE的现象，标书中也出现了很多屏蔽竞争品牌的技术要求。

本文将通过现行制造和设计规范的要求，结合市场现状和应用场景，探讨双电源自动转换开关的选型及应用要点。
