双电源自动转换开关--ATSE

ATSE的定义1.1转换开关电器（转换开关）Transfer Switching Device(Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。

1.2自动转换开关电器(ATSE)Automatic Transfer Switching Equipment(ATS E)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。

电气行业中简称为“双电源自动转换开关”或“双电源开关”2.ATSE的分类ATSE可分为两个级别：PC级和CB级。

PC级ATSE：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。

ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。

接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。

因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。

塑壳断路器类此类电源切换系统以塑壳式断路器为切换执行部件，切换功能用ATS自动控制单元完成，有机械和电气连锁，功能完善，操作性能好，使用寿命高，组成元器件较少，安装方便。

该类属CB级转换开关电器，由两个断路器作为电流分断单元，并配备电流脱扣器，具备一定的保护能力，断路器的接通/分断能力比继电器高很多。

该类产品稳态时由机械结构进行保持，由于断路器同负荷隔离开关本身的区别，在过电流状况下的应用效果不如PC级产品。

负荷隔离开关类负荷隔离开关型转换开关电器是在两个负荷隔离开关的基础上加装电动操作机构、机械连锁机构、自动控制单元等一体化组装而成。

双电源自动转换开关（Automatic transfer switch equipment）目录（content）一、ATSE介绍二、ATSE如何选择三、ATSE技术探讨四、APEQ系列二次控制回路详解五、选型案例双电源自动转换开关（Automatic transfer switch equipment）一、ATSE介绍双电源自动转换开关：是由一个或几个转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。

电器级别：PC级--能够接通、承载、但不用于分断短路电流的ATSE。

CB级—配备过流脱扣器、能够有接通并可以分断短路电流的ATSE使用类别：AC-33B、AC-33A、AC-31A、AC-31B等表示方法：图纸是工程设计的语言，如何在图纸上能够简洁、清晰地把ATSE表示出来，一般需要正确的图形表示，ATSE的主要参数，比如壳架电流、额定电流、极数等形式的简化表示法名词释义：（1）自投自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源（转换延迟可调）工作，当常用电源恢复正常后自动返回常用电源（返回延迟可调）工作。

（2）自投不自复：两路电源均正常情况下常用电源工作，如果常用电源故障自动转换到备用电源工作，控制器停止转换，即使常用电源恢复正常，开关不返回常用电源工作。

除非备用电源断电，控制器恢复正常，再次返回到常用电源工作。

（3）消防联动: 双电源自动转换开关（ATSE）中消防联动（或者称消防切非）指，产品本身不具备火警检测功能，产品接受到来自消防中心的外部火警信号（控制信号）后，将自动切换到OFF位置，切除与消防无关的非重要负荷。

同时提供切非反馈信号，当输入火警信号（控制信号）解除后，ATSE可自动返回原正常工作，恢复被切负荷的供电。

（4）互为备用：简而言之是常用电源、备用电源为对等优先权工作位：（1）两工作位（2）三工作位APEQ2系列开关为两工作位模式APEQ2系列开关为三工作位模式二、ATSE如何选择根据《IEC62091固定式消防泵控制器》标准，该标准明确规定：消防泵用ATSE应采用PC 级（只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能）ATS E。

ATSEATSE（Automatic Transfer Switching Equipment）即自动转换开关电器；是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路(失压、过压、欠压、断相、频率偏差等)、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。

如市电与发电的转换，两路市电的转换；主要适用于低压供电系统，即额定电压交流不超过1000V 或直流不超过1500V ，在转换电源期间中断向负载供电。

1.ATSE的定义1.1 转换开关电器（转换开关）Transfer Switching Device (Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。

1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment (AT SE)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。

电气行业中简称为“双电源自动转换开关”或“双电源开关”。

2.ATSE的分类ATSE 可分为两个级别：PC 级和CB 级。

PC级ATSE ：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE ：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。

3.ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。

3.1 接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。

因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。

自动转换开关ATSE (AutomaticTransfer Switch Equipment)是一种常用的电器开关设备，主要作用是在两路可用的供电电源间，选择一路安全、可靠的电源向负载供电，以保证负载用电的连续性。

自从有了双路电源向负载供电的配电系统，就有了双电源自动转换开关的应用。

我国相关部门于2002年10月8日颁布了ATSE的国家标准GB/T14048.11，并在2003年4月1日起实施。

该标准等同于国际电工委员会标准IEC60947—6—1。

本文将紧密结合GB/T14048.11标准，综合设计和使用中存在的问题，尤其是招标技术要求中，对ATSE 的要求和限定内容，做以下初步的阐述和探讨。

1、自动转换开关的定义GB/T14048.11定义：自动转换开关电器ATSE是由一个(或几个)转换开关电器和其他必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。

由该定义我们可以理解如下：(1)ATSE是一种独立的电气开关它并列于断路器、负荷开关、熔断器、接触器等电气开关，具有相应的电气参数要求。

(2)ATSE是由转换开关和相应的监视、控制等电子电路组成也就是说，只有完整的ATS主开关加配套的控制器才能构成ATSE。

(3)由ATSE所配套的控制机构自行监视两路供电电源的状况按一般理解，供电电源被监视的主要参数应该是电压和频率，但该标准中没有明确指出被监视的应该是三相还是单相电压/频率。

对于设计者来说，如果要求ATSE有缺相转换功能，则ATSE的控制器应具备双路三相侦测的功能。

(4)这一转换过程是自动完成的ATSE的控制器将侦测的双路电源的实际状况，与控制器预先存储的设定做比较和逻辑判断，然后做出是否驱动转换的控制命令。

(5)这种转换是在两路电源间完成的目前的供电系统中，对于紧急负载大多数是两路电源一用一备的情况，但也有一用两备的三电源供电系统。

对于这种系统，不能单靠一个ATSE来完成转换。

自动转换开关（ATSE）概念简介ATS也称ATSE，国家标准中文全称为自动转换开关电器，俗称双电源自动转换开关。

ATS产品的国标标准定义为由一个（或几个）转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器.ATS与UPS、EPS在名称上比较容易混淆。

EPS是中文名为应急电源装置。

ATS(ATS)中文名为自动转换开关电器。

ATS适合应用于建筑领域消防等关键负荷的双电源供应，EPS适合应用于EPS是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统。

UPS主要是为IT行业设备提供用电，提供纯净、不间断的后备电源。

柴油发电机供电方式适合应用于在需要长时间后备电源的供电场所与ATS、EPS、UPS配合使用。

双电源，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。

操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现电机带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了项电气性能与机械性能。

开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。

转换开关主要是用于交流50Hｚ，额定电压440V，直流额定电压220V，额定电流16至4000A的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。

同时可用于不频繁接通与分断电路及线路的隔离之用。

产品广泛应用于消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

自动转换开关符合：GB14048.3－2008《低压开关设备和控制设备第3部分:开关、隔离器、隔离开关以及熔断器组合电器》，GB/T14048.11－2008《低压开关设备和控制设备多功能。

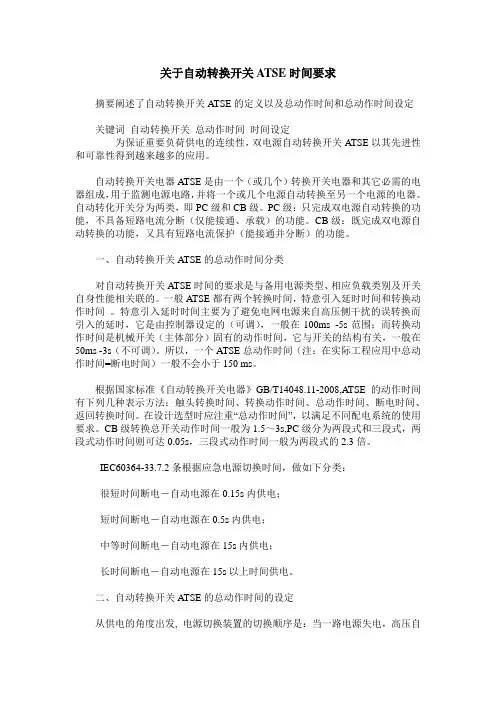

关于自动转换开关ATSE时间要求摘要阐述了自动转换开关ATSE的定义以及总动作时间和总动作时间设定关键词自动转换开关总动作时间时间设定为保证重要负荷供电的连续性，双电源自动转换开关ATSE以其先进性和可靠性得到越来越多的应用。

自动转换开关电器ATSE是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路，并将一个或几个电源自动转换至另一个电源的电器。

自动转化开关分为两类，即PC级和CB级。

PC级：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能。

CB级：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。

一、自动转换开关ATSE的总动作时间分类对自动转换开关ATSE时间的要求是与备用电源类型、相应负载类别及开关自身性能相关联的。

一般ATSE都有两个转换时间，特意引入延时时间和转换动作时间。

特意引入延时时间主要为了避免电网电源来自高压侧干扰的误转换而引入的延时，它是由控制器设定的（可调），一般在100ms -5s范围；而转换动作时间是机械开关（主体部分）固有的动作时间，它与开关的结构有关，一般在50ms -3s（不可调）。

所以，一个ATSE总动作时间（注：在实际工程应用中总动作时间=断电时间）一般不会小于150 ms。

根据国家标准《自动转换开关电器》GB/T14048.11-2008,ATSE的动作时间有下列几种表示方法：触头转换时间、转换动作时间、总动作时间、断电时间、返回转换时间。

在设计选型时应注重“总动作时间”，以满足不同配电系统的使用要求。

CB级转换总开关动作时间一般为1.5～3s,PC级分为两段式和三段式，两段式动作时间则可达0.05s，三段式动作时间一般为两段式的2.3倍。

IEC60364-33.7.2条根据应急电源切换时间，做如下分类：很短时间断电－自动电源在0.15s内供电；短时间断电－自动电源在0.5s内供电；中等时间断电－自动电源在15s内供电；长时间断电－自动电源在15s以上时间供电。

双电源转换开关的选用（三）一、概述：自动转换开关电器，即ATSE(Automatic Transfer Switching Equipment)。

主要适用于交流不超过1000V 或直流不超过1500V 的紧急供电系统，用于两路电源切换，以确保重要负荷（一、二级用电负荷）连续安全、可靠运行。

ATSE 常常应用在重要用电场所，至少是二级负荷用户，其产品的可靠性尤为重要。

转换一旦失败，其后果是很严重的。

目前在工程设计中双电源自动切换开关电器（ATSE）的应用越来越广泛，对产品的正确认识，合理选择，合理使用也变得越来越重要。

下面笔者就此类问题谈几点认识和体会，希望对同行们的设计有所帮助。

二、ATSE 的定义和分类：1、定义：根据GB/T14048.11-2002《自动转换开关电器》的定义，ATSE 是由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路，并将一个或多个负载电路从一个电源转至另一个电源的电器。

2、分类：根据GB/T14048.11-2002 标准规定，自动转换开关电器可分为PC 级和CB 级两个级别。

PC 级：能够接通、承载、但不用于分断短路电流的ATSE。

CB 级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

3、目前在本地市场上这两种级别的产品很多，CB 级产品有：常熟开关厂的CA1 系列，天津万高的WATSNB 系列，深圳森先的SEQ 系列，天津百利的TQ30 系列等；PC 级产品有：扬州新菱的XLS9 系列，常熟开关厂的CAP1 系列，天津万高的WATSG 系列，深圳森先WE/WN 系列，深圳泰永TBBQ3 系列，南京亚派APEQ2 系列，无锡韩光WHK 系列，溯高美SMVE/ATYS，天津百利的TQ40P 系列等。

三、ATSE 的结构形式：无论什么型式的ATSE，从结构看都是由三部分构成：开关本体（或者称为主触头开关）、传动机构（包括驱动机构和传动机构）、控制器。

双电源自动转换开关（ATSE）分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

PC级：能够接通、承载，但不用于分断短路电流的ATSE。

使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。

使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。

带漏电保护ATS的选择：ATS是否要加装漏电保护，主要取决于负载的使用性质和特点，为了防触电和确保人身安全，需要加装漏电保护，但在消防负载时为了保证电源的连续性和可靠性，又不希望加装漏电保护，这两者相互矛盾，所以建议非消防使用的ATS在电源侧和负载侧不宜加装总漏电保护，若须加装时建议加装在转换后各自出线的支路上，消防使用的ATS电源侧和负载侧不应加装漏电保护。

双电源自动切换开关工作原理接线图：如果您想了解更多有关ATS双电源自动转换开关方面的资讯，推荐您联系南京首科机电咨询详情。

南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。

公司经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。

公司以“诚信铸就品牌，服务带来效益”的经营理念。

推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。

公司主要代理销售品牌：总代理ABB、施耐德电气、〈MITSUBISHI〉三菱电机、〈FUI〉富士电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS 产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。

若您有相关方面的业务需求，欢迎登陆官网：或拨打吸顶悬浮位置电话咨询！。

本文中主要要给大家介绍的是：双电源自动转换开关（Automatic Transfer Switching Equipment），简称ATSE。

由一个或多个转换开关电器和其它必要的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源转换至另一个电源的电器。

双电源自动转换开关是集开关与逻辑控制于一体、真正实现机电一体化的自动转换开关，能在两路电源之间自动切换，不会出现误操作而引起事故。

当常用电源突然发生故障（失压、过压、欠压、频率偏差等）或者停电的时候，双电源转换开关自动投入到备用电源上使负载设备可以正常运行，以保证供电的可靠性，在广播电视供配电系统中有着不可替代的作用。

在2018年开幕的“ABB电力与自动化世界”上，ABB集中发布了68款新品，并向中国市场推出20项ABB Ability™数字化产品和解决方案及最新的数字化平台，支持电力、工业、交通与基础设施等领域的用户加快数字化转型。

这也是一年多来ABB最大规模向中国用户集中展示ABB在数字化领域取得的最新技术成就和重要突破。

ABB双电源转换开关自推出以来深得广大群众的青睐，也给大家的生活带来了极大的方便。

双电源自动转换开关作为紧急电源用开关电器，近年来在我国得到了越来越广泛的应用，市场销售份额也呈现明显上升趋势。

ABB集团是全球500强企业之一，ABB 产品以其卓越的性能可满足以上需求，确保电力供应安全连续。

在应急供电场合，配电逻辑系统可接通、分断、导通和隔离供电电源。

明星产品：DPT系列双电源自动转换开关如果您想了解更多有关ABB双电源转换开关方面的资讯，推荐您联系南京首科机电咨询详情。

南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。

公司经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。

公司以“诚信铸就品牌，服务带来效益”的经营理念。

推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。

ATSE选用规范一、建议双电源自动转换开关电器（ATSE）采用专用型PC级，驱动方式采用励磁驱动机构（专用型）。

目前市场上性价比高。

专用型PC级产品是最新一代的双电源转换开关产品（业内称为第四代），是代表双电源产品发展的方向，这在最新版《民规》里专门做了说明。

1、双电源四代产品的划分：第一代为交流接触器型、第二代为电机驱动断路器型即派生型CB级产品、第三代为电机驱动隔离开关型即派生型PC级产品）划分依据：《合理选择与使用自动转换开关电器（ATSE）》（作者：曲德刚 GB14048.11国家标准首席起草人、上海电科所副总工、中国低压电器行业协会会长）2、双电源产品的发展方向依据：国家JGJ 16-2008《民用建筑电气设计规范》2008版中首次对双电源自动转换开关进行了描述：7．5 低压电器的选择7．5．4 近几年，配电系统中采用的双电源转换技术，已经由电器元件组装式双电源自投箱过渡到一体化的自动转换开关电器(ATSE)。

注：组装式即是派生型拼装结构，一体化即是专用型励磁一体结构。

专用型PC级产品完全满足消防、应急负荷使用要求。

依据：GB 14048.11—2008《低压开关设备和控制设备第6-1部分：多功能电器--转换开关电器》（起草人：曲德刚）；JB/T 10980—2010《转换开关电器（TSE）选择和使用导则》（起草人：曲德刚）；GB/T 21208-2007《低压开关设备和控制设备-固定式消防泵驱动器的控制器》（起草人：曲德刚）；这三个标准的要求是：消防泵负载及其它消防电器如消防电梯、正压送风机、排烟风机等消防设施选用TSE的原则是：自动转换开关电器应符合GB/T 14048.11中PC级（见GB/T 14048.11中第3章）的要求，同时其操作机构应能保证负载电路不能长时间地与常用电源和备用电源断开1）。

1）是指ATSE仅具有二个工作位置。

应急负载停止运行后可能带来生命和财产的危害，因此，选用TSE 时应重视其可靠性、安全性。

自动转换开关（ATS）技术规格书：（低压）1、双电源切换装置（ATSE）应采用PC 级一体化产品，符合2008版GB/T 14048.11标准，获得CCC认证证书。

2、自动转换开关额定绝缘电压为690V,额定冲击耐受电压4KV（以CCC报告为准）。

3、自动转换开关为两位置转换开关：含常用侧、备用侧，不应该有中间位置。

4、自动转换开关为PC 级双投型，直流线圈瞬间激磁驱动，线圈在正常情况下不通电，只有在转换的瞬间通电，触头转换时间小于50 毫秒。

5、开关本身具备机械连锁机构，无需外置机械连锁机构。

6、中性线应具备先接后离的功能，以避免转换过程中，某一相电压突然升高，中性线的容量和相线的容量相等，并都带有灭弧室，禁止采用中性线重叠切换。

7、控制器具有手动转换按键，通过按键可将负载带电转换至任一路电源，并保持在此路电源上，直至电源失效。

8、控制器具备同相监测功能，可实现同相转换。

9、控制器具备故障自诊功能，可智能判断故障原因。

控制器配有液晶显示器，具备事件纪录功能，在无人值守时，可自动记录ATS 的每一个动作及发生的时间。

3.1 CB级与PC级ATSE两者有以下几点区别3.1.1两者机构设计理念不同CB级是由断路器组成，而断路器是以分断电弧为己任，要求机构快速脱扣一般采用四连杆机构。

四连杆机构易存在滑扣、再扣不可靠因素：而PC级机构不存在该方面问题。

因而PC级产品的可靠性远高于CB级产品。

3.l.2断路器(MCCB)一般不承受短时耐受电流，触头压力较小。

当供电电路生短路时，断路器的动触头易被斥开并产生限流作用，从而分断短路电流；而PC级ATSE应承受20Ie及以上过载电流，触头压力要求较大，因而ATSE触头不易被斥开，也不易被熔焊。

这一特性对消防供电系统尤为重要。

3.l.3两路电源在转换过程中存在电源叠加问题。

PC级ATSE充分考虑了这一因素。

PC级ATSE的电气间隙、爬电距离一般是断路器的电气间隙、爬电距离的180％、150％(标准要求)。

双电源自动转换开关ATSE设计原理和接线图自动转换开关电器（ATSE）的选用，主要应符合下列规定：1 当采纳PC级自动转换开关电器时，应能耐受回路的预期短路电流，且ATSE的额定电流不应小于回路计算电流的125%；2 当采纳CB级ATSE为消防负荷供电时，应采纳仅具有短路爱护的断路器组成的ATSE。

其爱护选择性应与上下级爱护电器相协作；3 所选用的ATSE宜具有检修隔离功能；当ATSE本体没有检修隔离功能时，设计上应实行隔离措施；4 ATSE的切换时间应与供配电系统继电爱护时间相协作，并应避开连续切断；5 ATSE为大容量电动机负荷供电时，应适当调整转换时间，在先断后合的转换过程中保证平安牢靠切换。

其理解要点及执行重点如下：ATSE用于两路电源间自动转换，为重要负荷供电牢靠性至关重要。

该产品分为PC级（由负荷开关组成）和CB级（由断路器组成），其特性具有“自投自复”功能。

ATSE的转换时间取决自身构造，PC级的转换时间一般为100ms，CB 级一般为1~3s。

在选择PC级自动转换开关电器时，其额定容量不应小于回路计算电流的125%，以保证自动转换开关电器有肯定的余量。

由于PC级ATSE自身不具有过流爱护功能，所以其触头必需能耐受回路的预期短路电流，保证在ATSE上级的短路器切断故障前触头不熔焊，并能正确进行切换。

当采纳CB级ATSE为消防负荷供电时，应采纳仅具有断路爱护的断路器组成的ATSE，防止因过负荷脱扣，造成消防设备断电。

其选择性爱护应与上、下级爱护电器相协作，防止越级脱扣而造成更大范围的停电。

采纳ATSE作双电源转换时，从平安着想，要求具有检修隔离功能，此处检修隔离指的是ATSE配出回路的检修应需隔离。

当设计的供配电系统具有自动重合闸功能，或虽无自动重合闸功能但上一级变电所具有此功能时，工作电源突然断电，ATSE不应马上投到备用电源侧，应有一段躲开自动重合闸时间的延时，避开刚切换到备用电源侧，又自复至工作电源，这种连续切换是比较危急的。

双电源自动转换开关ATSE选用规范
一、综述
1、双电源自动切换开关（ATSE）是一种自动切换，可以在主电源和备用电源之间实现无缝切换的开关装置，主要用于工厂、车站、电站、医院等重要机构或设备的安全运行。

它可以自动检测电源故障，自动切换到另一电源。

如果双重电源的信号都完好无损，可以维持当前状态，否则根据电源故障的状态，自动切换到另一电源。

2、双电源自动切换开关（ATSE）主要由信号传感器、A/B系统切换模块、故障诊断组件、结构组件和软件等组成，其功能是可以自动检测电源故障，自动切换到另一电源，实现安全可靠的双电源切换。

二、双电源自动切换开关（ATSE）选用规范
1、性能参数
（1）电压范围：47～63Hz，电压额定值由240V、400V、480V三种；
（2）切换时延：应小于2s；
（3）接触器最大可靠寿命：应不少于50万次；
（4）故障报警：应配备可视报警灯；
（5）启动状态：应具有状态记录功能；
（6）环境温度：-25℃～+55℃。

2、安装及使用环境
（1）安装地点：室内，干燥的地方；
（2）安装方式：固定安装；
（3）周围空气温度：-25℃～+55℃；（4）周围空气相对湿度：≤95%；。

什么是双电源切换开关？双电源自动转换开关的常见故障一、什么是双电源切换开关自动转换开关电器简称为ATSE（俗称双电源转换开关），是Automatic transfer switching equipment的缩写。

ATSE主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。

因此，ATSE常常应用在重要用电场所，其产品可靠性尤为重要。

转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。

因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。

双电源转换开关的组成：ATSE一般由两部分组成：开关本体+控制器。

而开关本体又有PC级（整体式）与CB级（断路器）之分。

PC 级：能够接通、承载、但不用于分断短路电流的ATSE。

其主体是负荷（隔离）开关，为机电一体式开关电器，转换机构由电机或励磁驱动。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

由断路器（微型断路器或塑壳断路器）另配机械联锁装置。

控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，国内市场用于两路电源转换电器的产品目前有四类。

第一类：是由接触器组成的转换开关。

第二类：是由断路器组成的转换开关。

第三类：用电动负荷开关(符合GB14048.3标准)完成两路电源转换的产品。

第四类：电动式专用转换开关，为PC级（一体式）ATSE。

由接触器组成的ATSE产品，它的优点是价格低；缺点是线圈长期通电耗能易烧毁，产品的接通分断能力低，触头易抖动、熔焊，其产品可靠性很低，尤其是在带负荷转换时易出现爆炸性事故，这类产品在国外已被淘汰并禁止使用。

ATSE选用规范一、建议双电源自动转换开关电器（ATSE）采用专用型PC级，驱动方式采用励磁驱动机构（专用型）。

目前市场上性价比高。

专用型PC级产品是最新一代的双电源转换开关产品（业内称为第四代），是代表双电源产品发展的方向，这在最新版《民规》里专门做了说明。

1、双电源四代产品的划分：第一代为交流接触器型、第二代为电机驱动断路器型即派生型CB级产品、第三代为电机驱动隔离开关型即派生型PC级产品）划分依据：《合理选择与使用自动转换开关电器（ATSE）》（作者：曲德刚 GB14048.11国家标准首席起草人、上海电科所副总工、中国低压电器行业协会会长）2、双电源产品的发展方向依据：国家JGJ 16-2008《民用建筑电气设计规范》2008版中首次对双电源自动转换开关进行了描述：7．5 低压电器的选择7．5．4 近几年，配电系统中采用的双电源转换技术，已经由电器元件组装式双电源自投箱过渡到一体化的自动转换开关电器(ATSE)。

注：组装式即是派生型拼装结构，一体化即是专用型励磁一体结构。

专用型PC级产品完全满足消防、应急负荷使用要求。

依据：GB 14048.11—2008《低压开关设备和控制设备第6-1部分：多功能电器--转换开关电器》（起草人：曲德刚）；JB/T 10980—2010《转换开关电器（TSE）选择和使用导则》（起草人：曲德刚）；GB/T 21208-2007《低压开关设备和控制设备-固定式消防泵驱动器的控制器》（起草人：曲德刚）；这三个标准的要求是：消防泵负载及其它消防电器如消防电梯、正压送风机、排烟风机等消防设施选用TSE的原则是：自动转换开关电器应符合GB/T 14048.11中PC级（见GB/T 14048.11中第3章）的要求，同时其操作机构应能保证负载电路不能长时间地与常用电源和备用电源断开1）。

1）是指ATSE仅具有二个工作位置。

应急负载停止运行后可能带来生命和财产的危害，因此，选用TSE 时应重视其可靠性、安全性。

ATSE编辑ATSE（Automatic Transfer Switching Equipment）即自动转换开关电器；是由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路（失压、过压、欠压、断相、频率偏差等）、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。

如市电与发电的转换，两路市电的转换；主要适用于低压供电系统，即额定电压交流不超过1000V 或直流不超过1500V ，在转换电源期间中断向负载供电。

目录1ATSE的定义2ATSE的分类3ATSE的发展历程4ATSE的选用5正常工作条件1ATSE的定义1.1 双电源转换开关电器（转换开关）Transfer Switching Device (Transfer Switch)将一个或几个负载电路从一个电源转换至另一个电源的电器。

1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment (ATSE)由一个（或几个）转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。

电气行业中简称为“双电源自动转换开关”或“双电源开关”。

2ATSE的分类ATSE 可分为两个级别：PC 级和CB 级。

PC级ATSE ：只完成双电源自动转换的功能，不具备短路电流分断（仅能接通、承载）的功能；CB级ATSE ：既完成双电源自动转换的功能，又具有短路电流保护（能接通并分断）的功能。

3ATSE的发展历程电源切换系统类产品发展大体经历了三类：接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。

3.1 接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块HYCQ5M-100组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。

双电源自动转换开关常识符合标准IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》《低压开关设备和控制设备、自动转换开关电器》名词术语双电源自动转换开关（ATSE）分为CB级和PC级两个级别。

CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。

PC级：能够接通、承载，但不用于分断短路电流的ATSE。

使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=。

使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。

双电源自动转换开关的选择与使用当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。

按转换时间选择和使用ATS1? 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。

当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。

2? 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。

为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。

3? 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。

四极型ATS的选择与使用⑴⑵带漏电保护的双电源转换开关应采用四极型开关。

两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。

⑶两种不同接地系统间的电源转换开关应采用四极型开关。
