双电源自动转换开关基本常识

双电源自动转换开关基础知识一、双电源自动转换开关简介它是一种可以在常用电源和备用电源之间进行自动转换的开关。

它是由一个或多个转换开关电器和其他必要的电器组成，用来检测电路，并且当常用电源出现故障时，通过双电源自动转换开关，自动将负载转换到备用电源上，使用电设备能正常运行。

是一种安全可靠、自动化的、使用范围越来越广泛的电气。

二、双电源自动转换开关的特点1、带有发电机气动信号功能，当常用电源故障的时候，双电源自动转换开关的控制器发出启动信号，就会自动启动发电机。

2、机身带有联网接口，可以实现遥控、遥测、遥信、遥调等功能。

3、带有消防控制电路。

当消防控制中心进入控制器，两台断路器都会自动进入分闸的状态。

4、操作电机智能保护，自动转换的参数在外部也可以设定。

5、具有短路、过载保护功能，过欠压、缺相自动转换功能，还有智能报警功能。

6、控制器采用单片机为控制核心，硬件简单，功能强大，而且扩展很方便，非常可靠。

7、两台断路器绝对不会同时合闸，因为断路器之间有可靠的机械联锁装置和电气联锁保护。

8、电机装有安全装置，电机在超出110℃湿度和过电流状态的时候会跳闸，故障次消除后就自动的投入工作。

三、双电源自动转换开关的工作原理当常用电源是正常的时候，功能键处在自动档的时候，备用断路器分、常用断路器合，以保护常用电源接通负载。

微机控制电路会对两路电压进行检测，会对检测结果进行判断，当常用电源任意一相出现故障的时候，双电源自动转换开关就从常用电源转换到备用电源，并在常用电源恢复正常的时候，自动转换到常用电源进行供电。

如果检测出备用电源出现了故障，报警器就会发出警报，提醒用户尽快的检修备用电源，保证上电源能够正常的供电。

四、双电源自动转换开关的工作步骤1、控制器检测出电源故障的信息，给双电源自动转换开关发出指令，指示双电源分断出现故障的那一侧电源。

2、分断了出现故障的那一侧电源之后，控制器继续下一步的指示动作。

这个时候二段式和三段式的下一步动作时不一样的。

双电源切换开关使用说明双电源切换开关是一种用于切换电源供电的设备，可以同时连接两个电源，并在其中一个电源供电中断或故障时自动切换到另一个电源供电。

本文将为您提供双电源切换开关的使用说明，希望能帮助您了解如何正确操作和维护该设备。

一、双电源切换开关的结构和工作原理二、双电源切换开关的安装1.确定合适的安装位置：选择一个离电源和负载均较近的位置，确保电线的连接方便。

2.连接电源和负载：将电源A的正、负极分别与开关的A1、A2端子相连，将电源B的正、负极分别与开关的B1、B2端子相连。

将负载的正极与开关的C1端子相连，并将负载的负极与开关的C2端子相连。

3.接地：连接适当的接地线，确保设备的安全运行。

4.检查连接：仔细检查所有接线，确保连接牢固，以免引起电流异常或其他故障。

三、双电源切换开关的操作1.手动切换：切换开关通常有手动操作和自动操作两种模式。

在手动模式下，您可以通过旋转开关上的切换按钮来手动切换电源。

a.将切换按钮旋转至"A"端，此时，电源A将为负载供电，电源B处于断开状态。

b.将切换按钮旋转至"B"端，此时，电源B将为负载供电，电源A处于断开状态。

2.自动切换：在自动模式下，当电源A的电流异常或故障时，开关会自动切换到电源B。

a.将切换按钮旋转至"AUTO"端，此时，开关将自动检测电源A和电源B的状态，并在电源A异常时切换到电源B。

四、双电源切换开关的注意事项1.避免过载：确保负载的额定功率不超过开关的额定功率，以免造成开关过载，影响设备的正常工作。

2.注意电流方向：在连接电源和负载时，确保正、负极的连接方向正确，避免电流逆向或短路引起的故障。

3.定期检查和维护：定期检查开关的连接和固定情况，确保各部件正常工作。

同时，定期清洁开关的外壳，避免灰尘或杂物进入设备内部。

4.防止高温和潮湿环境：避免安装开关在高温或潮湿环境中，以免影响设备的正常运行和寿命。

PC级和CB级双电源切换开关的基础知识总
结
1、PC级双电源切换开关：
能够接通和承载，但不用于分断短路电流或过载电流，画图时一般如下，内部可以画成两个隔离开关（也有画成负荷开关的），PC级断路器前端一般加爱护电器，如断路器、熔断器、带熔断器的负荷开关等等，但对于消防类负载由于要去不能断电，所以只能加单磁型断路器（仅短路爱护）或负荷开关和隔离开关，其他非消防类负载爱护电器可以随便加，且应协作火灾强切电源。

PC级由于无分断力量，所以全部的分断都是靠上级的爱护电器，当前级失电，自动转换到另一路，不管是由于过载还是由于短路，只要上级爱护电器断开失电，都会自动切换到另一个回路上。

示意图：
2、CB级双电源切换开关：
配备过电流脱扣器，主触头能够接通并用于分断短路电流，画图时画图时一般如下，内部可以画成两个断路器开关，所以CB级双电源切换开关假如要用在消防回路时，肯定要标明“过载不转换”，仅短路转换，相当于将其内部的断路器改成了单磁型断路器，一般前端也要加爱护电器，在消防回路时也应当为负荷开关或隔离开关或单磁型断路器。

CB级断路器由于有分断力量，所以下级回路短路时会直接锁死并内部断开，不再转换到另一个回路。

示意图：。

关于双电源转换开关，你必须掌握的常识！我是阿德，德力西电气e电工的代言人，集帅气、才华于一身的男人。

阿德的电工日志，记录我日常工作中的学习感悟，给你最实用的电工知识干货。

欢迎大家在评论区留言，向阿德提问，与电工朋友们交流学习。

电在造福人类的同时，也让人们已经越来越离不开电了。

想象一下当我们的医院正在做手术、学校正在上课、消防正在救火、化工领域正在作业、机场正在忙碌，假若突然断电，那将带来巨大的不便！因此在一些高层建筑、机房、小区、医院、码头、冶金、化工纺织、国家重点机关单位等不允许停电的场所会设置双电源。

今天，阿德就带大家一起来了解一下何为双电源。

双电源自动转换开关是当一路电源因故停电能够自动切换到另一路电源上的开关电器。

为了确保重要负荷连续、可靠运行，应急电源系统的平稳转换，即系统从常用电源转换到备用电源或从备用电源重新返回至常用电源，是非常必要的。

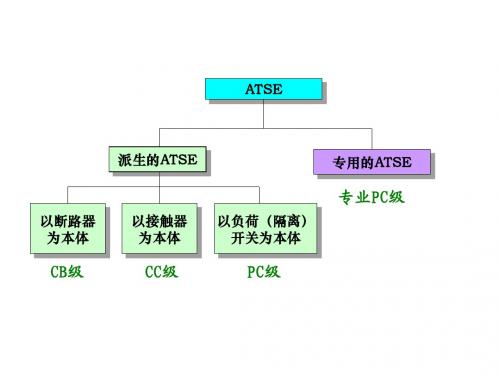

双电源转换开关的分类按照短路能力可分为：PC级：能够接通和承载，但不用于分断短路电流，双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级转换开关；CB级：配备过电流脱扣器，其主触头能够接通并用于分断短路电流，具备选择性保护，可以对其下路负载进行短路保护；CC级：能够接通和承载，但不用于分断短路电流的双电源转换开关；按照控制转换方式：1、手动操作转换开关电器；2、遥控操作转换开关电器；3、自动转换开关电器；根据不同负载类型对应使用类别一般情况下电机负载选择多用于AC-33系列。

双电源转换开关的选择应用德力西电气CDQ1s PC级双电源自动转换开关，广泛应用于住宅、酒店、写字楼、消防领域，其稳定、可靠、抗干扰能力强能够全面守护供电可靠性与安全性。

1、接线方便，采用两进一出的接线方式，节省成本；2、控制模式多样化，支持手动、自动控制模式，同时可选择自投自复模式自动切换到备用电源，同时当主电源恢复供电，自动再切换回主电源供电。

3、电流规格齐全，支持16A~3200A额定工作电流全覆盖。

双电源自动转换开关主要技术参数有哪些双电源自动转换开关主要技术参数有哪些呢我们都知道双电源的用途是非常的广泛，可以应用于民用建筑、金融系统、军队、院校、电信系统、证券系统、医疗系统、煤炭、水泥、石油、化工、厂矿、房地产、供暖公司、暖气用户、工业自动化系统等领域。

那么双电源主要技术参数有哪些呢？下面由我一一为你说来，1、自动转换开关的定义GB／T14048.11定义：自动转换开关电器ATSE是由一个（或几个）转换开关电器和其他必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。

由该定义我们可以理解如下：（1）ATSE是一种独立的电气开关它并列于断路器、负荷开关、熔断器、接触器等电气开关，具有相应的电气参数要求。

（2）ATSE是由转换开关和相应的监视、控制等电子电路组成也就是说，只有完整的ATS主开关加配套的控制器才能构成ATSE。

（3）由ATSE所配套的控制机构自行监视两路供电电源的状况按一般理解，供电电源被监视的主要参数应该是电压和频率，但该标准中没有明确指出被监视的应该是三相还是单相电压／频率。

对于设计者来说，如果要求ATSE有缺相转换功能，则ATSE的控制器应具备双路三相侦测的功能。

（4）这一转换过程是自动完成的ATSE的控制器将侦测的双路电源的实际状况，与控制器预先存储的设定做比较和逻辑判断，然后做出是否驱动转换的控制命令。

（5）这种转换是在两路电源间完成的目前的供电系统中，对于紧急负载大多数是两路电源一用一备的情况，但也有一用两备的三电源供电系统。

对于这种系统，不能单靠一个ATSE来完成转换。

其解决办法是：用两个ATSE来组合完成，或使用三台断路器（注意是否有机械连锁）外置控制和电气连锁来完成。

2、ATSE的分类依据国家标准，ATSE只有一种分类方式：PC级和CB级。

目前市场上常说的“两段式”、“三段式”ATSE是不规范的称谓。

PC级的ATSE就是只完成双电源自动转换的功能，而不具备短路电流分断的功能；CB级的ATSE是既可以完成双电源转换、又可以具有短路电流保护的功能。

双电源自动切换开关的原理说明首先要解决的问题是电源的选择。

双电源自动切换开关通常使用两个电源源供电。

这两个电源源可以是两个不同的电网，或者一个电网和一个备用电源，如柴油发电机组。

电源选择的原则是选择一个主电源和一个备用电源。

主电源通常是所接电网，其电压和频率是稳定的。

备用电源可以是另一个电网，也可以是备用发电机组。

为了保证电源的弹性，通常会使用静态切换装置，比如自动切换装置（ATS）或电源切换开关（PDU），来实现电源的选择。

闸板开关是双电源自动切换开关的核心部分。

闸板开关有两个闸板，分别连接到主电源和备用电源。

当主电源正常供电时，主闸板闭合，备用闸板断开，电源信号被主闸板传输给负载设备。

同时备用闸板的触点也接通开关控制回路，以保持备用电源处于工作状态。

当主电源发生故障或不稳定时，主闸板断开，备用闸板闭合，电源信号则被备用闸板传输给负载设备，实现电源的切换。

控制电路是双电源自动切换开关的智能化部分，它负责检测主电源和备用电源的状态，并控制闸板开关的动作。

控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。

电压检测电路用于检测主电源和备用电源的电压，当主电源的电压低于设定值时，控制电路判断主电源电压不稳定，触发闸板开关的切换动作。

频率检测电路用于检测主电源和备用电源的频率，当主电源的频率超出设定范围时，控制电路判断主电源频率异常，触发闸板开关的切换动作。

工作状态监测电路用于检测闸板开关的工作状态，确保切换的可靠性。

控制逻辑电路根据电压、频率和工作状态的检测结果，确定闸板开关的动作。

总结起来，双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作，使设备或系统能够根据主电源的状态自动切换到备用电源，以实现电源的自动备份和持续供电，并保证切换的可靠性和稳定性。

双电源自动切换开关工作原理
双电源自动切换开关的工作原理是通过监测主电源和备用电源的状态，实现自动切换电源供应的设备。

该开关包含两个输入端口，分别连接主电源和备用电源，以及一个输出端口，用于连接待供电设备。

通常还配备一个控制单元，用于监测电源状态并控制切换操作。

在正常情况下，主电源供应稳定的电能，并通过输入端口传输给待供电设备。

同时，备用电源的输入端口会断开，不会向待供电设备供电。

当主电源发生故障或电能不稳定时，控制单元会立即检测到异常，并切换到备用电源。

此时，备用电源的输入端口会连接到待供电设备的输出端口，供应稳定的电能。

当主电源恢复正常后，双电源自动切换开关会再次检测到，并切换回主电源供电。

此外，双电源自动切换开关还可以具备其他功能，如延时切换、电能监测和告警等，以满足不同应用场景的需求。

例如，在切换过程中可以设置短时间的延时，防止电能闪跳对待供电设备造成影响。

电能监测功能可以实时监测主备电源的电能质量，确保供电的可靠性。

告警功能可以在电源故障或切换异常时及时通知操作人员。

总之，双电源自动切换开关通过监测主备电源的状态并进行自动切换，确保待供电设备能够得到稳定和可靠的电能供应，提高系统的可用性和安全性。

双电源自动转换开关使用方法
双电源自动转换开关用于在主电源故障或停电时自动切换到备
用电源，保障电力供应的连续性。

使用双电源自动转换开关需要注意以下事项：
1. 确认主备电源的相位、电压和频率一致，否则会对电器设备造成损坏。

2. 安装时需要按照说明书的要求进行接线，必须保证接线正确，否则会导致设备故障甚至危险。

3. 开关在切换时会有电弧和电压波动，因此需要选择适合的开关容量和质量，以保证安全和可靠性。

4. 定期对双电源自动转换开关进行检测和维护，确保其正常工作。

5. 在使用过程中，要及时处理故障和异常情况，以保障电力供应的连续性和稳定性。

总之，使用双电源自动转换开关需要谨慎，需要严格按照说明操作，并定期检测和维护，以确保其正常工作和安全使用。

- 1 -。
