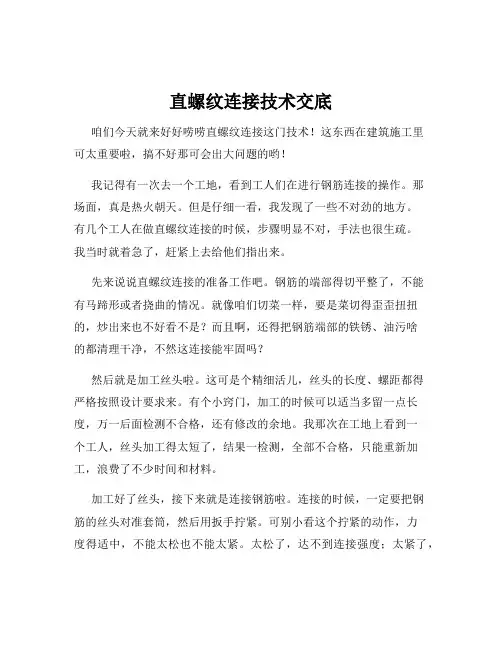

直螺纹连接技术交底咱们今天就来好好唠唠直螺纹连接这门技术！这东西在建筑施工里可太重要啦，搞不好那可会出大问题的哟！我记得有一次去一个工地，看到工人们在进行钢筋连接的操作。
那场面，真是热火朝天。
但是仔细一看，我发现了一些不对劲的地方。
有几个工人在做直螺纹连接的时候，步骤明显不对，手法也很生疏。
我当时就着急了，赶紧上去给他们指出来。
先来说说直螺纹连接的准备工作吧。
钢筋的端部得切平整了，不能有马蹄形或者挠曲的情况。
就像咱们切菜一样，要是菜切得歪歪扭扭的，炒出来也不好看不是？而且啊，还得把钢筋端部的铁锈、油污啥的都清理干净，不然这连接能牢固吗？然后就是加工丝头啦。
这可是个精细活儿，丝头的长度、螺距都得严格按照设计要求来。
有个小窍门，加工的时候可以适当多留一点长度，万一后面检测不合格，还有修改的余地。
我那次在工地上看到一个工人，丝头加工得太短了，结果一检测，全部不合格，只能重新加工，浪费了不少时间和材料。
加工好了丝头，接下来就是连接钢筋啦。
连接的时候，一定要把钢筋的丝头对准套筒，然后用扳手拧紧。
可别小看这个拧紧的动作，力度得适中，不能太松也不能太紧。
太松了，达不到连接强度；太紧了，又可能会损坏丝头。
有一回，一个新手工人用力过猛，把丝头都拧坏了，那叫一个尴尬呀！还有啊，连接完成后，一定要进行质量检查。
检查丝头外露的长度是不是符合要求，用扭矩扳手检查拧紧扭矩值是不是达标。
这就好比咱们做完作业要检查一样，不检查怎么知道对不对呢？总之，直螺纹连接这技术看着简单，其实里面的门道可多着呢！大家一定要认真对待，每一个步骤都不能马虎。
不然，等到出了问题，那可就麻烦大啦！就像我在那个工地上看到的，如果一开始大家都能严格按照技术要求来操作，就不会有后面那些返工的麻烦事儿了。
所以啊，各位工友们，咱们可得把直螺纹连接技术掌握好，做出高质量的工程来！。

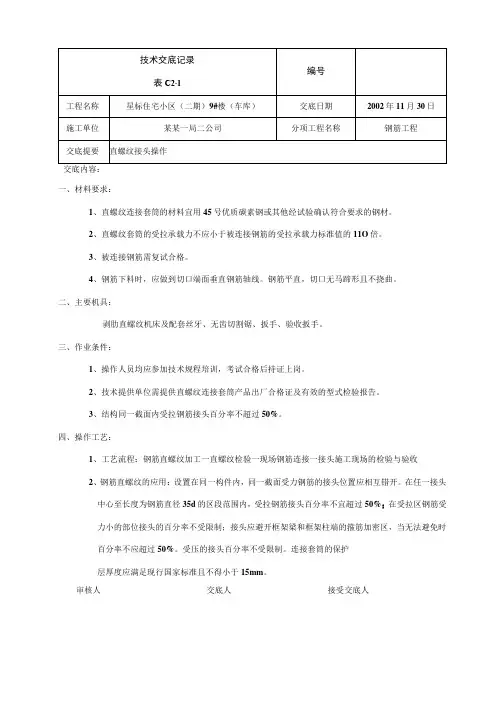

一、材料要求：1、直螺纹连接套筒的材料宜用45号优质碳素钢或其他经试验确认符合要求的钢材。
2、直螺纹套筒的受拉承载力不应小于被连接钢筋的受拉承载力标准值的11O倍。
3、被连接钢筋需复试合格。
4、钢筋下料时，应做到切口端面垂直钢筋轴线。
钢筋平直，切口无马蹄形且不挠曲。
二、主要机具：剥肋直螺纹机床及配套丝牙、无齿切割锯、扳手、验收扳手。
三、作业条件：1、操作人员均应参加技术规程培训，考试合格后持证上岗。
2、技术提供单位需提供直螺纹连接套筒产品出厂合格证及有效的型式检验报告。
3、结构同一截面内受拉钢筋接头百分率不超过50%。
四、操作工艺：1、工艺流程：钢筋直螺纹加工一直螺纹检验一现场钢筋连接一接头施工现场的检验与验收2、钢筋直螺纹的应用：设置在同一构件内，同一截面受力钢筋的接头位置应相互错开。
在任一接头中心至长度为钢筋直径35d的区段范围内，受拉钢筋接头百分率不宜超过50%；在受拉区钢筋受力小的部位接头的百分率不受限制；接头应避开框架梁和框架柱端的箍筋加密区，当无法避免时百分率不应超过50%。
受压的接头百分率不受限制。
连接套筒的保护层厚度应满足现行国家标准且不得小于15mm。
审核人交底人接受交底人对现场直螺纹连接取样后采取补强措施，采用梆条双面焊，焊接长度5d （d 为梁主筋直径）。
3、加工制作：（1）钢筋加工前先调直，端头用无齿锯（不得用气割）切割下料，短头弯曲、马蹄严重的需切去，切口端面与钢筋轴线垂直。
（2）按钢筋规格用调整试棒调好丝头内孔尺寸。
按钢筋规格选用合适涨刀环，调整好剥肋直径尺寸。
（3）调整好剥肋挡块及滚压行程开关，保证剥肋及直螺纹的长度。
（4）加工丝头时，应采用水溶液性切削液,当气温低于。
度时，应掺入15-20%亚硝酸钠。
严禁用机油作切削液或不加切削液加工丝头。
4、现场连接施工：连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
拧紧后的直螺纹接头应无完整丝扣外露并做好标志。
Hessen was revised in January 2021为了保证工程质量，按时完成工程任务，达到安全生产文明施工，特进行技术交底：本工程需套丝钢筋规格如下：1.梁钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。
2.柱(含暗柱)钢筋：直径≥16mm 的钢筋采用直螺纹套筒连接。
3.基础底板钢筋：采用直螺纹套筒连接。
1.劳动组织⑴.依据作业量大小及工期要求，现场设两个钢筋套丝班组，一个班组配备一套钢筋剥肋滚丝机，人员 3—4 人。
⑵.操作人员必须经专业培训后方可上岗。
⑶.施工人员应经过三级安全教育，并经体检合格后方可上岗。
2. 机械准备主要机具：直辊式直螺纹套丝机、止环规、通环规、丝头卡板、止塞规、通塞规、工作扳手等。
3.材料要求⑴钢筋：①钢筋的级别、直径必须符合设计要求及国家标准《钢筋混凝土用热轧带肋钢筋》()及《钢筋混凝土用余热处理钢筋》(GB13014-91)的要求，应有出厂质量证明(材质单)及进场复试报告。
②钢筋端部应用无齿锯切割平直，不得用钢筋切断机进行切断。
任何影响钢筋插入和连接的铁锈、油污、砂浆以及马蹄、飞边、毛刺应予以清除和修磨。
⑵连接套筒应符合以下要求：①连接套筒选用 45 号优质碳素结构钢或其他经型式检验确认符合要求的钢材，套筒表面应有生产批号标识，并有厂家提供的产品合格证，合格证内容应包括适用钢筋直径和接头性能等级、套筒类型、生产单位、生产日期以及可追溯产品原材料力学性能和加工质量的生产批号。
②滚压直螺纹接头连接用套筒的规格与尺寸见下表：钢筋直径螺纹直径套筒外径套筒长度16 ×2 25 4518 M19×29 5520 M21 ×31 6022 M23×33 6525 M26×3 39 7028 M29×3 44 80③连接套筒应分类包装存放，不得混淆和锈蚀。
4. 技术准备⑴组织施工人员学习规范和直螺纹钢筋连接接头行业标准，掌握技术交底的要 求。
钢筋直螺纹工程技术交底引言概述：钢筋直螺纹是一种常用于建筑工程中的连接方式，它具有良好的抗拉性能和连接可靠性。
在工程实施过程中，正确的直螺纹工程技术交底对于保证工程质量和安全至关重要。
本文将从以下五个方面详细阐述钢筋直螺纹工程技术交底的内容。
一、直螺纹工程技术的基本要求：1.1 直螺纹加工工艺：直螺纹加工应符合相关标准和规范要求，包括加工设备的选择、加工工艺的控制等。
1.2 直螺纹加工质量：直螺纹的加工质量直接影响到连接的可靠性和工程的安全性，应确保螺纹尺寸、螺纹形状和螺纹表面质量等符合标准要求。
1.3 直螺纹加工验收：在工程实施过程中，应进行直螺纹加工的验收，包括对螺纹尺寸、螺纹形状和螺纹表面质量等进行检测和评估。
二、直螺纹加工设备和工具的选择：2.1 直螺纹加工设备：选择适合的直螺纹加工设备是保证加工质量的关键。
应根据工程需求和钢筋规格选择合适的加工设备，包括直螺纹机、切割机等。
2.2 直螺纹加工工具：直螺纹加工工具的选择应考虑到工作效率和加工质量。
常用的直螺纹加工工具包括切割刀、螺纹刀具等。
2.3 直螺纹加工设备和工具的维护：为了保证加工质量和设备的正常运行，应定期对直螺纹加工设备和工具进行维护和保养，包括清洁、润滑和更换磨损部件等。
三、直螺纹加工工艺控制：3.1 加工前的准备工作：在进行直螺纹加工之前，应对钢筋进行清洁和表面处理，确保加工质量。
3.2 直螺纹加工过程控制：加工过程中应控制加工参数，包括加工速度、切割深度和切削液的使用等，以保证加工质量和工作效率。
3.3 直螺纹加工后的处理：加工完成后，应对直螺纹进行清理和检查，确保螺纹的质量和表面的光洁度。
四、直螺纹加工质量控制：4.1 直螺纹尺寸控制：直螺纹的尺寸应符合相关标准和规范要求，包括螺纹直径、螺距和螺纹长度等。
4.2 直螺纹形状控制：直螺纹的形状应符合相关标准和规范要求，包括螺纹的角度、螺纹的牙型和螺纹的圆度等。
4.3 直螺纹表面质量控制：直螺纹的表面质量应符合相关标准和规范要求，包括螺纹的光洁度、螺纹的无裂纹和螺纹的无气孔等。
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件581.本表由施工单位填写，交底单位与接受交底单位各保存一份。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
云南省住房和城乡建设厅印制筑业软件 58工程名称 交底日期 2023.08.19 施工单位分项工程名称钢筋工程交底提纲施工准备、施工工艺、施工控制要点、安全环保规定交底内容：钢筋直螺纹套筒连接技术交底见图4-1~图4-4。
图4-1 标准型接头安装 图4-2 正反丝扣型接头安装六、成品保护1、 钢筋丝扣加工完毕，堆放时必须在丝扣上套上塑料保护帽，防止丝扣破坏。
一、交底目的为确保钢筋直螺纹连接施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识，现将直螺纹连接安全技术交底如下。
二、施工范围本交底适用于所有采用钢筋直螺纹连接的钢筋混凝土结构施工。
三、施工人员要求1. 参与直螺纹连接施工的人员必须经过专业培训，掌握钢筋直螺纹连接的施工工艺和安全操作规程。
2. 施工人员应熟悉所使用的设备、工具的性能和操作方法。
3. 施工人员应佩戴必要的劳动保护用品，如安全帽、手套、防护眼镜等。
四、安全技术措施1. 材料准备- 钢筋、套筒、螺纹连接器等材料应按照设计要求和质量标准选用，确保材料质量合格。
- 材料进场后应进行验收，确认材料质量符合要求。
2. 施工准备- 施工前应检查施工场地，确保场地平整、干燥、无积水。
- 钢筋加工前应检查钢筋的尺寸、形状、表面质量等，确保符合要求。
- 施工工具、设备应进行检查和维护，确保其完好、安全。
3. 施工过程- 钢筋下料时，应使用砂轮切割机或钢筋切断机，并注意防止钢筋飞溅伤人。
- 钢筋断面应平整，不得有毛刺、裂纹等缺陷。
- 滚轧螺纹加工时，操作人员应站在安全位置，确保设备运行稳定。
- 丝头加工后，应进行质量检查，确保螺纹完整、无损坏。
- 连接钢筋时，应确保套筒与螺纹连接器正确匹配，连接牢固。
- 连接完成后，应进行扭力值检测，确保连接质量。
4. 安全操作规程- 严禁在设备运行时进行维修或调整。
- 严禁使用损坏的设备或工具。
- 严禁在施工过程中吸烟、饮酒。
- 严禁在施工区域进行无关活动。
五、应急预案1. 如发生钢筋切断机、砂轮切割机等设备故障，应立即停止使用，切断电源，防止事故扩大。
2. 如发生钢筋飞溅伤人，应立即采取措施救治伤员，并报告相关部门。
3. 如发生火灾等紧急情况，应立即报警，并组织人员进行疏散。
六、总结钢筋直螺纹连接施工过程中，安全至关重要。
施工人员必须严格按照安全技术措施和操作规程进行施工，确保施工安全。
同时，施工管理人员应加强对施工现场的巡查，及时发现并消除安全隐患，确保施工顺利进行。

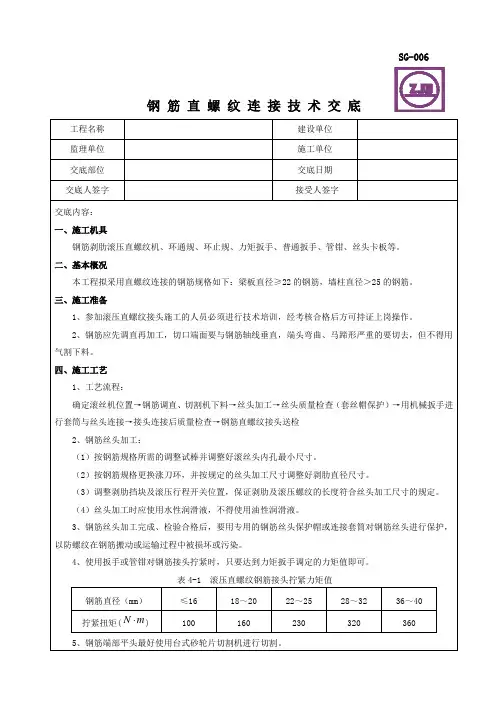

SG-006钢筋直螺纹连接技术交底工程名称建设单位监理单位施工单位交底部位交底日期交底人签字接受人签字交底内容：一、施工机具钢筋剥肋滚压直螺纹机、环通规、环止规、力矩扳手、普通扳手、管钳、丝头卡板等。
二、基本概况本工程拟采用直螺纹连接的钢筋规格如下：梁板直径≥22的钢筋，墙柱直径＞25的钢筋。
三、施工准备1、参加滚压直螺纹接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。
2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。
四、施工工艺1、工艺流程：确定滚丝机位置→钢筋调直、切割机下料→丝头加工→丝头质量检查（套丝帽保护）→用机械扳手进行套筒与丝头连接→接头连接后质量检查→钢筋直螺纹接头送检2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。
（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。
（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
（4）丝头加工时应使用水性润滑液，不得使用油性润滑液。
3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。
4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。
表4-1 滚压直螺纹钢筋接头拧紧力矩值钢筋直径（mm）≤16 18～20 22～25 28～32 36～40N ) 100 160 230 320 360 拧紧扭矩(m5、钢筋端部平头最好使用台式砂轮片切割机进行切割。
6、连接钢筋注意事项：（1）钢筋丝头经检验合格后应保持千净无损伤。
（2）所连钢筋规格必须与连接套筒规格一致。
（3）连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。
（4）连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头；连接成型后用红油漆作出标记，以防遗漏。
