进站信号机USU显示工作原理 进站信号机的USU

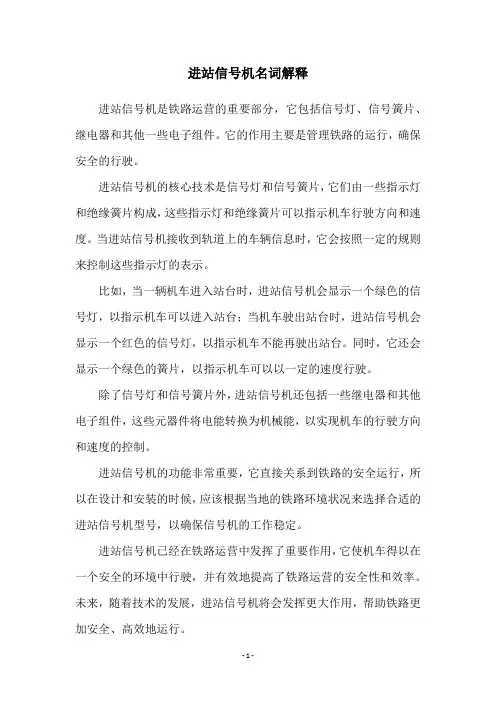

进站信号机名词解释
进站信号机是铁路运营的重要部分，它包括信号灯、信号簧片、继电器和其他一些电子组件。

它的作用主要是管理铁路的运行，确保安全的行驶。

进站信号机的核心技术是信号灯和信号簧片，它们由一些指示灯和绝缘簧片构成，这些指示灯和绝缘簧片可以指示机车行驶方向和速度。

当进站信号机接收到轨道上的车辆信息时，它会按照一定的规则来控制这些指示灯的表示。

比如，当一辆机车进入站台时，进站信号机会显示一个绿色的信号灯，以指示机车可以进入站台；当机车驶出站台时，进站信号机会显示一个红色的信号灯，以指示机车不能再驶出站台。

同时，它还会显示一个绿色的簧片，以指示机车可以以一定的速度行驶。

除了信号灯和信号簧片外，进站信号机还包括一些继电器和其他电子组件，这些元器件将电能转换为机械能，以实现机车的行驶方向和速度的控制。

进站信号机的功能非常重要，它直接关系到铁路的安全运行，所以在设计和安装的时候，应该根据当地的铁路环境状况来选择合适的进站信号机型号，以确保信号机的工作稳定。

进站信号机已经在铁路运营中发挥了重要作用，它使机车得以在一个安全的环境中行驶，并有效地提高了铁路运营的安全性和效率。

未来，随着技术的发展，进站信号机将会发挥更大作用，帮助铁路更加安全、高效地运行。

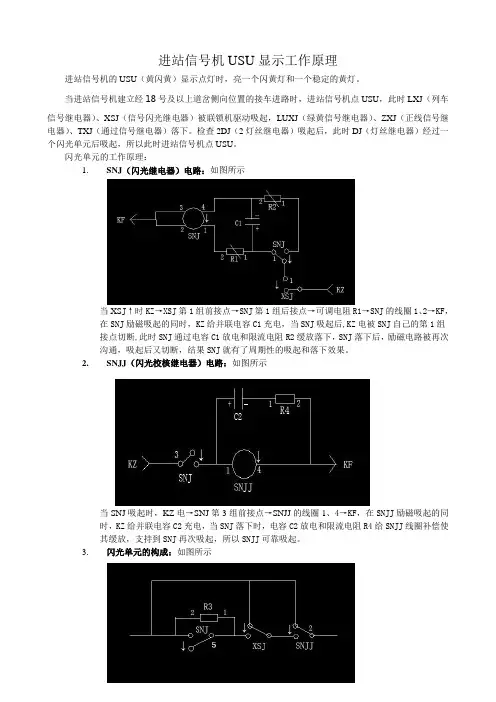

进站信号机USU显示工作原理进站信号机的USU（黄闪黄）显示点灯时，亮一个闪黄灯和一个稳定的黄灯。

当进站信号机建立经18号及以上道岔侧向位置的接车进路时，进站信号机点USU，此时LXJ（列车信号继电器）、XSJ（信号闪光继电器）被联锁机驱动吸起，LUXJ（绿黄信号继电器）、ZXJ（正线信号继电器）、TXJ（通过信号继电器）落下。

检查2DJ（2灯丝继电器）吸起后，此时DJ（灯丝继电器）经过一个闪光单元后吸起，所以此时进站信号机点USU。

闪光单元的工作原理：1.SNJ（闪光继电器）电路：如图所示当XS J↑时KZ→XSJ第1组前接点→SNJ第1组后接点→可调电阻R1→SNJ的线圈1、2→KF，在SNJ励磁吸起的同时，KZ给并联电容C1充电，当SNJ吸起后,KZ电被SNJ自己的第1组接点切断,此时SNJ通过电容C1放电和限流电阻R2缓放落下，SNJ落下后，励磁电路被再次沟通，吸起后又切断，结果SNJ就有了周期性的吸起和落下效果。

2.SNJJ（闪光校核继电器）电路：如图所示当SNJ吸起时，KZ电→SNJ第3组前接点→SNJJ的线圈1、4→KF，在SNJJ励磁吸起的同时，KZ给并联电容C2充电，当SNJ落下时，电容C2放电和限流电阻R4给SNJJ线圈补偿使其缓放，支持到SNJ再次吸起，所以SNJJ可靠吸起。

3.闪光单元的构成：如图所示4.当XS J↑、SNJJ↑时，SNJ周期性的吸起落下，R3被周期性的短路，当 SNJ↑时R3被短路时，闪光单元总电阻约等于零，黄灯点亮，当SNJ↓时，电阻R3串联在电路里，闪光单元电阻约等于R3，由于闪光单元的分压作用，使得黄灯变暗，所以SNJ的周期性吸起落下，就使得1U闪光。

5.闪光电路(SNJ)工作不正常时的发现当SNJ继电器电路工作不正常时，SNJJ就会落下，1U改点稳定黄灯。

SNJJ励磁电路有故障也一样。

宁德值班工区：任超2011-1-28。

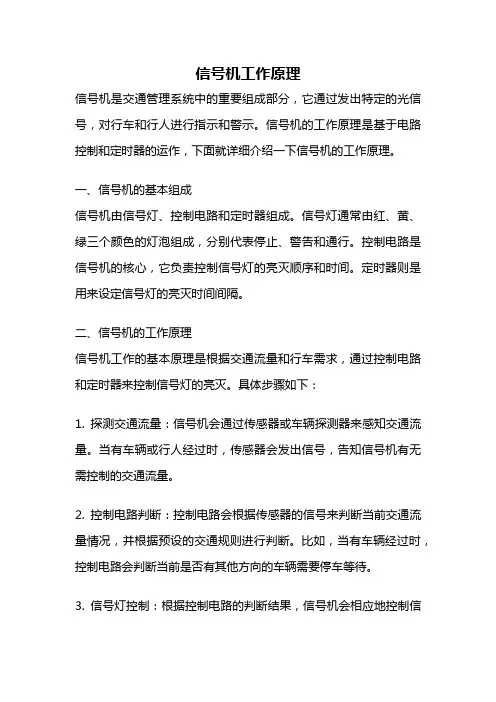

信号机工作原理信号机是交通管理系统中的重要组成部分，它通过发出特定的光信号，对行车和行人进行指示和警示。

信号机的工作原理是基于电路控制和定时器的运作，下面就详细介绍一下信号机的工作原理。

一、信号机的基本组成信号机由信号灯、控制电路和定时器组成。

信号灯通常由红、黄、绿三个颜色的灯泡组成，分别代表停止、警告和通行。

控制电路是信号机的核心，它负责控制信号灯的亮灭顺序和时间。

定时器则是用来设定信号灯的亮灭时间间隔。

二、信号机的工作原理信号机工作的基本原理是根据交通流量和行车需求，通过控制电路和定时器来控制信号灯的亮灭。

具体步骤如下：1. 探测交通流量：信号机会通过传感器或车辆探测器来感知交通流量。

当有车辆或行人经过时，传感器会发出信号，告知信号机有无需控制的交通流量。

2. 控制电路判断：控制电路会根据传感器的信号来判断当前交通流量情况，并根据预设的交通规则进行判断。

比如，当有车辆经过时，控制电路会判断当前是否有其他方向的车辆需要停车等待。

3. 信号灯控制：根据控制电路的判断结果，信号机会相应地控制信号灯的亮灭顺序和时间。

通常情况下，信号灯会按照红、黄、绿的顺序来亮灭，分别表示停止、警告和通行。

控制电路会根据交通流量的变化来调整信号灯的亮灭时间。

4. 定时器设置：定时器是信号机中的一个重要组成部分，它可以设置信号灯的亮灭时间间隔。

通过定时器的设定，信号机可以根据交通流量的变化来动态调整信号灯的亮灭时间，以实现更加合理的交通管理。

5. 周期循环：信号机的工作是一个循环过程，根据预设的时间间隔不断地进行。

当一个周期结束后，信号机会重新开始下一个周期的工作，以保证交通流畅和安全。

三、信号机的优势1. 提高交通效率：信号机可以根据交通流量的变化来动态调整信号灯的亮灭时间，从而提高交通的流畅性和效率。

2. 提高交通安全：信号机的存在可以为行车和行人提供明确的指示和警示，降低交通事故的发生率。

3. 减少交通拥堵：通过合理设置信号机的亮灭时间，可以有效控制交通流量，减少交通拥堵的发生。

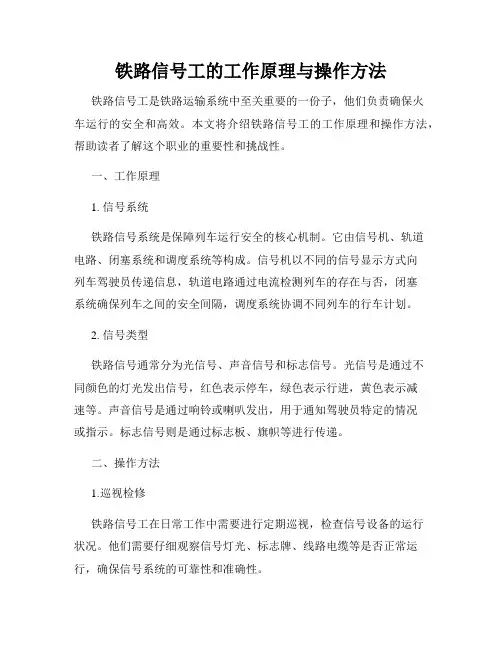

铁路信号工的工作原理与操作方法铁路信号工是铁路运输系统中至关重要的一份子，他们负责确保火车运行的安全和高效。

本文将介绍铁路信号工的工作原理和操作方法，帮助读者了解这个职业的重要性和挑战性。

一、工作原理1. 信号系统铁路信号系统是保障列车运行安全的核心机制。

它由信号机、轨道电路、闭塞系统和调度系统等构成。

信号机以不同的信号显示方式向列车驾驶员传递信息，轨道电路通过电流检测列车的存在与否，闭塞系统确保列车之间的安全间隔，调度系统协调不同列车的行车计划。

2. 信号类型铁路信号通常分为光信号、声音信号和标志信号。

光信号是通过不同颜色的灯光发出信号，红色表示停车，绿色表示行进，黄色表示减速等。

声音信号是通过响铃或喇叭发出，用于通知驾驶员特定的情况或指示。

标志信号则是通过标志板、旗帜等进行传递。

二、操作方法1.巡视检修铁路信号工在日常工作中需要进行定期巡视，检查信号设备的运行状况。

他们需要仔细观察信号灯光、标志牌、线路电缆等是否正常运行，确保信号系统的可靠性和准确性。

2.信号改变当列车即将到达某一位置时，信号工需要进行信号改变操作，向驾驶员发出特定的信号。

在确保周围环境安全的前提下，信号工会通过按钮、开关等设备改变信号灯光颜色或发出声音信号。

3.故障排除当信号设备发生故障时，信号工需要及时处理，确保列车运行的顺利和安全。

他们会仔细检查设备连接是否松动、电路是否短路等，并采取相应的修复措施。

4.与其他工作人员协调铁路信号工需要与列车调度员、驾驶员等其他工作人员密切合作。

他们之间需要沟通交流，确保行车计划和指示的准确执行，避免事故的发生。

三、技能要求1. 电气知识铁路信号工需要具备一定的电气知识，了解信号系统的原理和工作方式。

他们需要掌握电路连接、电流电压等基础知识，以便于进行维护和故障排除。

2. 观察力观察力是铁路信号工的重要素质。

他们需要仔细观察信号设备是否正常运行，以及周围环境的变化，及时做出正确的判断和决策。

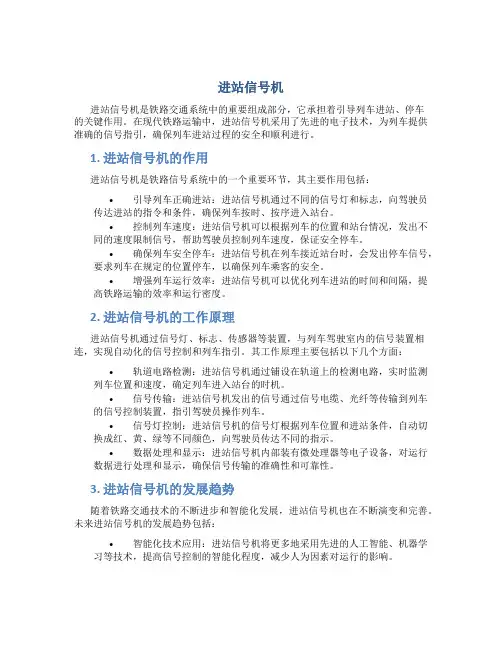

进站信号机进站信号机是铁路交通系统中的重要组成部分，它承担着引导列车进站、停车的关键作用。

在现代铁路运输中，进站信号机采用了先进的电子技术，为列车提供准确的信号指引，确保列车进站过程的安全和顺利进行。

1. 进站信号机的作用进站信号机是铁路信号系统中的一个重要环节，其主要作用包括：•引导列车正确进站：进站信号机通过不同的信号灯和标志，向驾驶员传达进站的指令和条件，确保列车按时、按序进入站台。

•控制列车速度：进站信号机可以根据列车的位置和站台情况，发出不同的速度限制信号，帮助驾驶员控制列车速度，保证安全停车。

•确保列车安全停车：进站信号机在列车接近站台时，会发出停车信号，要求列车在规定的位置停车，以确保列车乘客的安全。

•增强列车运行效率：进站信号机可以优化列车进站的时间和间隔，提高铁路运输的效率和运行密度。

2. 进站信号机的工作原理进站信号机通过信号灯、标志、传感器等装置，与列车驾驶室内的信号装置相连，实现自动化的信号控制和列车指引。

其工作原理主要包括以下几个方面：•轨道电路检测：进站信号机通过铺设在轨道上的检测电路，实时监测列车位置和速度，确定列车进入站台的时机。

•信号传输：进站信号机发出的信号通过信号电缆、光纤等传输到列车的信号控制装置，指引驾驶员操作列车。

•信号灯控制：进站信号机的信号灯根据列车位置和进站条件，自动切换成红、黄、绿等不同颜色，向驾驶员传达不同的指示。

•数据处理和显示：进站信号机内部装有微处理器等电子设备，对运行数据进行处理和显示，确保信号传输的准确性和可靠性。

3. 进站信号机的发展趋势随着铁路交通技术的不断进步和智能化发展，进站信号机也在不断演变和完善。

未来进站信号机的发展趋势包括：•智能化技术应用：进站信号机将更多地采用先进的人工智能、机器学习等技术，提高信号控制的智能化程度，减少人为因素对运行的影响。

•数据互联互通：进站信号机将与铁路调度系统、列车控制系统等互为连接，实现数据的共享和协同，提高铁路运输的整体效率和安全水平。

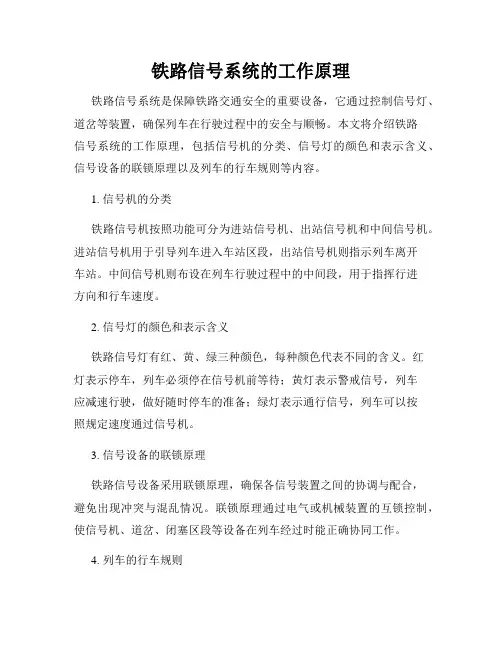

铁路信号系统的工作原理铁路信号系统是保障铁路交通安全的重要设备，它通过控制信号灯、道岔等装置，确保列车在行驶过程中的安全与顺畅。

本文将介绍铁路信号系统的工作原理，包括信号机的分类、信号灯的颜色和表示含义、信号设备的联锁原理以及列车的行车规则等内容。

1. 信号机的分类铁路信号机按照功能可分为进站信号机、出站信号机和中间信号机。

进站信号机用于引导列车进入车站区段，出站信号机则指示列车离开车站。

中间信号机则布设在列车行驶过程中的中间段，用于指挥行进方向和行车速度。

2. 信号灯的颜色和表示含义铁路信号灯有红、黄、绿三种颜色，每种颜色代表不同的含义。

红灯表示停车，列车必须停在信号机前等待；黄灯表示警戒信号，列车应减速行驶，做好随时停车的准备；绿灯表示通行信号，列车可以按照规定速度通过信号机。

3. 信号设备的联锁原理铁路信号设备采用联锁原理，确保各信号装置之间的协调与配合，避免出现冲突与混乱情况。

联锁原理通过电气或机械装置的互锁控制，使信号机、道岔、闭塞区段等设备在列车经过时能正确协同工作。

4. 列车的行车规则铁路信号系统规定了列车的行车规则，包括列车的运行速度、行进方向以及停车位置等。

列车在行驶过程中必须根据信号显示的信息进行相应的操作，如停车、加速、减速等，以确保安全顺畅。

总结：铁路信号系统的工作原理是通过分类的信号机指示列车的行进方向和行车速度，信号灯的颜色表示不同的含义，信号设备的联锁原理确保各装置协调工作，列车则根据信号系统规定的行车规则进行行驶。

这一系统在铁路交通中起到了关键的作用，为乘客提供了安全、高效的出行环境。

通过不断改进和完善，铁路信号系统将进一步提升铁路运输的可靠性和便捷性。

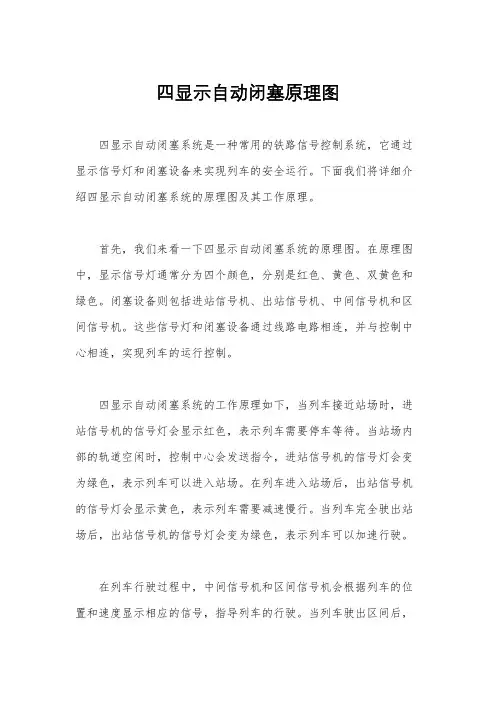

四显示自动闭塞原理图四显示自动闭塞系统是一种常用的铁路信号控制系统，它通过显示信号灯和闭塞设备来实现列车的安全运行。

下面我们将详细介绍四显示自动闭塞系统的原理图及其工作原理。

首先，我们来看一下四显示自动闭塞系统的原理图。

在原理图中，显示信号灯通常分为四个颜色，分别是红色、黄色、双黄色和绿色。

闭塞设备则包括进站信号机、出站信号机、中间信号机和区间信号机。

这些信号灯和闭塞设备通过线路电路相连，并与控制中心相连，实现列车的运行控制。

四显示自动闭塞系统的工作原理如下，当列车接近站场时，进站信号机的信号灯会显示红色，表示列车需要停车等待。

当站场内部的轨道空闲时，控制中心会发送指令，进站信号机的信号灯会变为绿色，表示列车可以进入站场。

在列车进入站场后，出站信号机的信号灯会显示黄色，表示列车需要减速慢行。

当列车完全驶出站场后，出站信号机的信号灯会变为绿色，表示列车可以加速行驶。

在列车行驶过程中，中间信号机和区间信号机会根据列车的位置和速度显示相应的信号，指导列车的行驶。

当列车驶出区间后，区间信号机的信号灯会变为绿色，表示区间已经空闲，可以接受下一辆列车的进入。

四显示自动闭塞系统通过这样的信号灯和闭塞设备的组合，实现了对列车运行的精准控制，保障了列车的安全运行。

同时，系统还可以实现对列车的调度和监控，提高了铁路运输的效率和安全性。

总的来说，四显示自动闭塞系统的原理图和工作原理是相对简单清晰的。

通过对系统的理解和掌握，可以更好地进行铁路信号控制和列车运行管理，确保铁路运输的安全和高效。

希望本文对大家对四显示自动闭塞系统有更深入的了解，谢谢阅读！。
