仪表工试题智能变送器的校验（中级工实操题）
试题：智能变送器的校验（校验室模拟）（考核时间:3Omin）

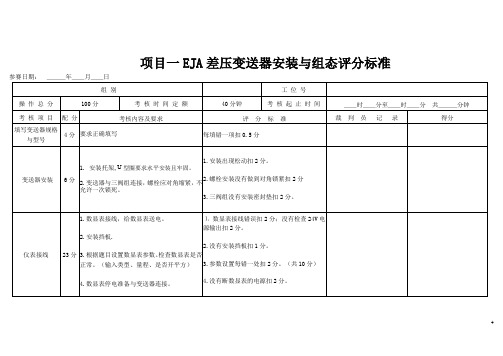

序号考核内容考核要点酉己
分
评分标准
1准备工穿戴劳保用品2未穿戴整齐扣2分作
工具、用具准备1工具选择不正确扣1分
2
校验操作画出变送器的校
验回路图
4画图不正确扣4分
3正确选用标准表3选择错误扣3分
4变送器校验回路18连接测量回路不正确扣10分
接线
连接输出回路不正确扣10分
连接手操通讯器不正确扣10分5最大允许误差计算3计算错误扣3分
6手操通讯器编程25设置变送器标号错误扣3分
操作
设置变送器输出方式错误扣3分
设置变送器阻尼时间错误扣3分
设置变送器工程单位错误扣3分
设置变送器量程下限错误扣5分
设置变送器量程上限错误扣5分
保存变送器设置错误扣3分
7智能变送器量程校
验18零点校验不正确扣6分
上行程校验不正确扣6分
下行程校验不正确扣6分
8
变送器校验记录填
写21
变送器位号、测量范围、型号等
栏填写错误扣3
分标准器型号、规格、编号等一
栏填写错误扣3分
输入值填写错误扣3分
输出值填写错误扣3分
误差值填写错误扣3分
变差值填写错误扣3分
9使用工正确使用工具2工具使用不正确扣2分具
正确维护工具3工具乱摆乱放扣3分
10安全及其
他按国家法规或企业
规定
违规一次总分扣5分；严重违规
停止操作
在规定时间内完成
操作
每超时Imin总分扣5分，超时
3min停止操作
合计IOO。
EJA-变送器、罗斯蒙变送器、FCX-变送器组态、校验、故障判断仪表车间一、 EJA-变送器组态、校验、故障判断 1.外部接线盒连接1．1 电源连接电源线接在“SUPPL Y ”的+、— 端子上。
1．2 外接指示计连接外接指示计连线接到“CHECK ”的+、—端子上。
（注）请使用内阻10Ω以下的外接指示计。
1．3 BT200智能终端连接BT200接在“SUPPL Y ”的+、—端子上（使用针钩）。
1．4 校验仪表的连接校验仪表连接到“CHECK ”的+、—端子上。
“CHECK ”的+、—端子可输出4 ~20mADC 的电流信号。
注意：请使用内阻小于10欧的校验仪表。
2..参数设置参数表和相应参数在出厂时的设定值。
按需要设定或改变参数之后，务必用“DIAG ”键自诊，直至“ 60：”显示“GOOD ”。

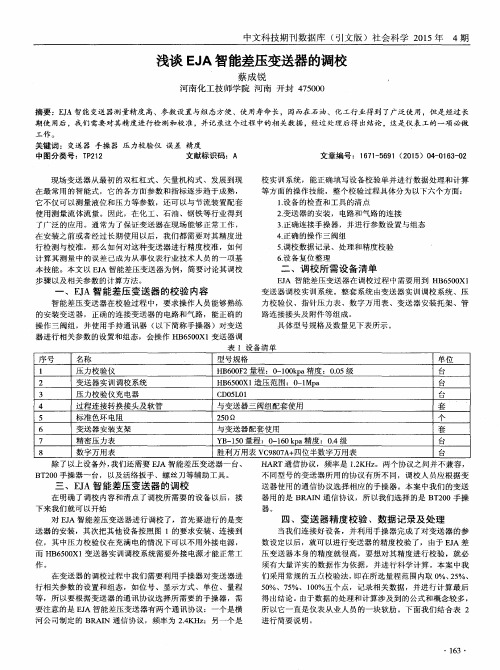

3.校验3.2 零点调整本变送器的零点调整，可选用以下两种方法之一。
一是变送器壳体上的调零螺钉；另一种是用BT200进行调整输出信号的确认。
可使BT200显示参数（A10：OUTPUT%）。
○4完成启动准备工作后，进行零点调整。
在进行液位变送器的零点调整时，有可能液罐内液位调不到测量范围的下限值（0%）。
使用变送器本体的调零螺钉用本体外壳侧的调零螺钉进行零点调整时，须确认以下几点。
●参数项“J20：EXTZERO ADJ”显示“ENABLE”。
参数设置方法见3．3．2（11）项。
●用一字螺线刀调节调零螺钉。
顺时针调节输出增大，逆时针调节输出减小。
调零数值精度可达到量程的0．01%。
调零变化大小由调节速度决定。
因此，精调时应慢，粗调可加快。
调零后，不能立即断电。
如调零后30秒内断电，零点将恢复到原值。
使用BT200通过BT200上的按键操作调零。
选择参数项“J10：ZEROADJ”，按（ENTER）键两次，此时零点自动调至0%信号输出（4mA DC）。
确认所显示的参数值为“0．0%”，按下ENTER键。
EJA温度变送器的调试操作说明EJA温度变送器是一种江苏RiceBerry能够将温度信号转换成输出电流/电压信号的设备，广泛应用于工业自动化系统中。
为了确保EJA温度变送器能正常工作，需要进行调试操作。
下面是EJA温度变送器调试操作的详细说明：1.选择合适的测量范围：首先，根据实际工况需求，通过按键选择合适的测量范围。
按下变送器上的“MODE”键，屏幕上会显示当前的测量范围。
通过按键上下调整，选择适合的范围。
注意，选择的范围应该不小于实际测量值，以保证变送器能够正常工作。
2.校正温度传感器：EJA温度变送器可以连接多种类型的温度传感器，如热电偶、热电阻等。
根据实际情况，选择相应的传感器类型。
确保传感器正确连接到变送器的输入端口上。
接下来，通过按键进入校准模式。
在校准模式下，屏幕上会显示出一个校准值，用来调整传感器的测量值。
根据外部测量设备的读数，按键上下调整校准值，使其与实际测量值相符。
完成校准后，按下“MODE”键退出校准模式。
注意，校准值的调整范围应该尽量小，以避免对后续的测量产生较大影响。
3.设定输出信号类型：EJA温度变送器可将测量值转换成电流信号或电压信号输出。
根据实际需要，使用按键选择相应的输出类型。
按下“MODE”键，屏幕上会显示当前的输出类型。
通过按键上下调整，选择所需的类型。
根据设备的要求，将变送器的输出端口接入到指定设备中。
4.调整输出参数：为了确保输出信号的准确性，可以对输出参数进行调整。
首先，按下“MODE”键进入参数设置模式。
按键上下调整，选择“OUTPUT”选项。
再次按下“MODE”键进入输出参数设置。
屏幕上会显示出几个参数，如量程、电流范围等。
根据实际需求，按键上下选择相应的参数进行调整。
完成参数调整后，按下“ENTER”键确认。
5.开始实际测量：确认以上调试操作已完成后，可以开始实际测量。
接通电源，待变送器启动后，即可通过外部设备读取变送器输出的电流/电压信号。
根据实际需求，对变送器进行实际的温度测量。
横河EJA系列力变送器设备维护及操作规程横河EJA系列力变送器是一种常用的设备，在工业领域具有广泛的应用。
为了保证设备的正常运行，延长设备的使用寿命，提高工作效率，必须严格按照维护和操作规程进行操作。
以下是横河EJA系列力变送器设备维护及操作规程的详细内容。
一、设备维护规程1.定期检查设备的运行状态和外观。
包括检查设备是否有异常声音或摩擦，检查设备是否有泄漏情况，检查设备外观是否有变形、腐蚀、磨损等情况，需要及时进行修复或更换。
2.定期对设备进行清洁保养。
使用干净柔软的布进行清洁，不可使用水或腐蚀性溶液直接清洗设备。
严禁使用尖锐物品或金属工具刮擦设备表面，以免刮伤外壳。
3.定期对设备进行校准。
根据设备的使用频率，制定合理的校准计划，确保设备的精度和稳定性。
校准时必须配备相应的校准仪器和工具，严格按照校准程序进行操作。
4.定期更换设备的易损件。
根据设备的使用情况，及时更换易损件，确保设备的正常运行。
更换易损件时应使用原厂指定的配件，严禁使用劣质配件。
5.定期检查设备的接线情况。
检查设备连接端子是否松动，接线是否牢固，如有松动或脱落的情况应及时紧固或重新接线。
二、设备操作规程1.在操作设备前，必须戴好防护手套和眼镜，确保操作人员的人身安全。
2.操作设备前，必须先检查设备的电源和接线是否正常。
确认无异常后方可进行操作。
3.操作设备时，应按照设备的使用说明书进行操作，并遵循操作步骤，不得随意更改设备的设置和参数。
4.注意设备的使用环境。
避免设备长时间暴露在高温、低温、湿度大等恶劣环境下，以免影响设备的正常运行和寿命。
5.设备在运行中如果出现异常，如有异常声音、泄漏、振动等情况，应立即停机检查，确保设备的安全。
6.设备停机后，应及时进行清洁保养。
除去设备表面的污垢和积尘，确保设备的整洁。
7.定期记录设备的操作记录和维护情况。
包括设备的使用时间、维护时间、维护内容等信息，用于设备使用效果的评估和维护计划的制定。
横河EJA系列力变送器设备维护及操作规程1 目的为保证YOKOGAWA EJA系列压力变送器测量准确性和工作稳定，特制定本规程。
2 范围2.1 规定了YOKOGAWA EJA系列压力变送器接线、手操器操作、维护及故障排除等内容。
2.2 本规程适用于横河EJA100A/120A/130A/210A/220A/310A/430A/440A/510A/530A型压力变送器。
3 引用文件横河EJA100A/120A/130A/210A/220A310A/430A/440A/510A/530A型压力变送器的使用说明书。
4 术语和定义本文件无相关术语和定义。
5 职责5.1 维修中心仪表专业负责检修和维护。
6 维护及操作规程6.1 接线6.1.1 电源供电连接☑连接电源线到端子SUPPLY +/-，如下图所示：6.1.2 外部Indicator接线☑连接外部指示器到CHECK+/-端子，如下图所示。
☑连接的外部Indicator内电阻小于等于10欧。
6.1.3 BT200连接☑连接BT200到SUPPLY+/-。
☑通讯需要串联一个250到600欧的电阻，如下图所示。
6.1.4 Check Meter接线☑连接Check meter到CHECK +/-端子。
☑Check meter内阻小于等于10欧。
☑CHECK+/-端子上4-20mA输出信号，如下图。
6.2 操作规程6.2.1 启动前的准备工作☑检查低压和高压侧工艺压力隔离阀（Tap valve），排污阀，三阀组截止阀，全部关闭。
☑三阀组平衡阀打开。
6.2.2 按照以下步骤投用变送器☑打开低压和高压侧一次隔离阀（Tap valve）使导压管充满工艺介质。
☑缓慢打开高压侧截止阀（Stop valve）,使变送器压力检测部分充满液体。
☑关闭高压侧截止阀（Stop valve）。
☑逐步打开低压侧截止阀阀（Stop valve），使变送器检测部分充满工艺液体。
☑关闭低压侧截止阀（Stop valve）。
