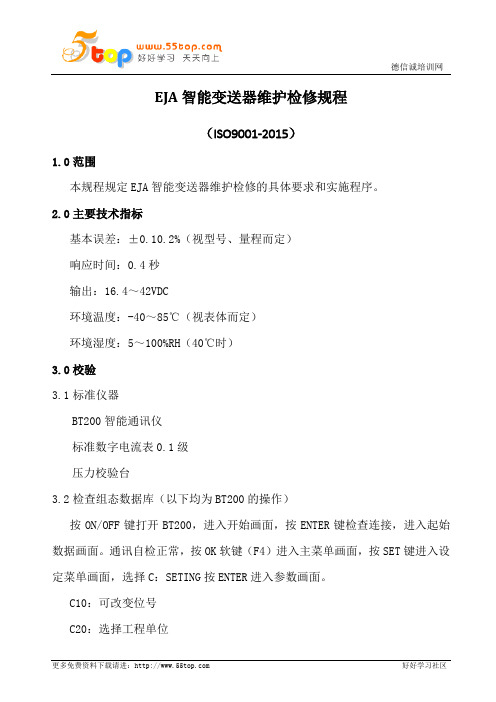

EJA智能变送器维护检修规程(ISO9001-2015)1.0范围本规程规定EJA智能变送器维护检修的具体要求和实施程序。
2.0主要技术指标基本误差:±0.10.2%(视型号、量程而定)响应时间:0.4秒输出:16.4~42VDC环境温度:-40~85℃(视表体而定)环境湿度:5~100%RH(40℃时)3.0校验3.1标准仪器BT200智能通讯仪标准数字电流表0.1级压力校验台3.2检查组态数据库(以下均为BT200的操作)按ON/OFF键打开BT200,进入开始画面,按ENTER键检查连接,进入起始数据画面。
通讯自检正常,按OK软键(F4)进入主菜单画面,按SET键进入设定菜单画面,选择C:SETING按ENTER进入参数画面。
C10:可改变位号C20:选择工程单位C21:可输入LRV(下限值)C22:可输入HRV(上限值)C40:可选择线性或开方注::改变参数时,必须输入正确ID3.3检验输出信号A.检验0%输出在菜单中按ADJ软件(F30),进入菜单画面,选择K:TEST,在K10:OUTPUT ×%中,输入0.0%,按ENTER两次,检查电流表的读数,应为4mA。
B.在K10:OUTPUT×%中,输入100%,按ENTER两次检查电流表的读数,应为20mA。
3.4检查上下限(HRV,LRV)A.检验LRV施加一个等于LRV的压力。
检验:在采单画面中按ENTER键进入参数哈,选择A10:OUTPUT(%),应该显示0%,如果不是0%,则在ADJ调整菜单画面按ENTER键进入零点调整,J10:ZERO ADJ,SHUR 0.0%,按OK软键(F4),零点调整完成。
B.检验HRV施加一个等于HRV的压力。
A10:OUTPUT(%),显示100%3.5线形检查分别加输入0%,25%,50%,75%,100%压力信号,标准电流表对应读数应为4,8,12,16,20mA±0.16 mA(或0.32 mA)视变送器的型号而定。
横河EJA变送器的零点调整及测量范围设置教程一、零点调整1.准备工作首先,需要准备以下设备和工具:横河EJA变送器、压力源、电压表和电流表。
其中,压力源用于提供一个已知的稳定的压力信号,电压表和电流表用于测量变送器的输出信号。
2.连接变送器将压力源的输出口与变送器的进口连接,然后将变送器的出口连接至电压表或电流表,以便测量其输出信号。
3.开始调整首先,将压力源的压力调至合适的范围,然后将电压表或电流表选择至合适的量程,并将其连接至变送器的输出端。
4.调整零点在调整零点之前,需要先确认变送器的电源电压和工作温度是否正常。
然后,按照以下步骤进行零点调整:-将变送器的输出略高于0mA或低于4mA的信号(略偏离量程的最低点)视为初始零点。
-调整变送器的零点调整螺丝(通常位于变送器的侧面),使输出信号达到0mA或4mA。
-反复调整零点螺丝,直到输出信号稳定在0mA或4mA。
5.调整范围完成零点调整后,可以进行范围调整。
范围调整通常通过增加或减小进口压力来完成。
二、测量范围设置1.准备工作同样需要准备横河EJA变送器、压力源、电压表和电流表。
在测量范围设置中,压力源用于提供多个已知压力值,以便设置不同的测量范围。
2.连接变送器将压力源的输出口和变送器的进口连接,再将变送器的出口连接至电压表或电流表。
3.开始设置首先,将压力源的压力调至需要设置的测量范围的最低值,然后将电压表或电流表选择至合适的量程,并将其连接至变送器的输出端。
4.设置最低值调整变送器的量程调整螺丝(通常位于变送器的侧面),使输出信号达到对应的最低值(例如0.2mA或2mA)。
5.设置最高值接下来,将压力源的压力调至需要设置的测量范围的最高值,再次调整量程调整螺丝,使输出信号达到对应的最高值(例如 3.8mA或20mA)。
6.确认设置完成最低值和最高值的设置后,再次确认变送器的输出信号是否在所需的测量范围内。
同时,还可以通过与其他已校准的压力传感器进行对比,来验证测量范围的准确性。

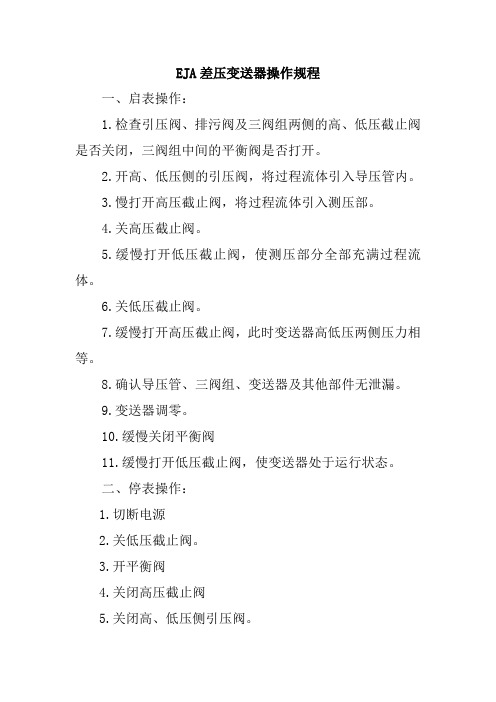

EJA差压变送器操作规程
一、启表操作:
1.检查引压阀、排污阀及三阀组两侧的高、低压截止阀是否关闭,三阀组中间的平衡阀是否打开。
2.开高、低压侧的引压阀,将过程流体引入导压管内。
3.慢打开高压截止阀,将过程流体引入测压部。
4.关高压截止阀。
5.缓慢打开低压截止阀,使测压部分全部充满过程流体。
6.关低压截止阀。
7.缓慢打开高压截止阀,此时变送器高低压两侧压力相等。
8.确认导压管、三阀组、变送器及其他部件无泄漏。
9.变送器调零。
10.缓慢关闭平衡阀
11.缓慢打开低压截止阀,使变送器处于运行状态。
二、停表操作:
1.切断电源
2.关低压截止阀。
3.开平衡阀
4.关闭高压截止阀
5.关闭高、低压侧引压阀。
6.打开排污阀,泄压排污。
三、测压部排液/气操作:
1.排液:缓慢拧开两排液螺钉、螺栓,排除测压部滞留液体后拧紧螺钉、螺栓。
2.排气:缓慢拧开排气螺钉,排除测压部的气体后拧紧排气螺钉。
四、调零操作:
1.用BT200进行操作(参照BT200操作规程)。
2.用变送器外部调零螺钉进行调零,顺时针调节输出增大,逆时针调节输出减小,精调时应慢,粗调时应快。
EJA智能变送器维护检修规程1、总则1.1主题内容与适用范围本规程规定了EJA智能变送器的维护、检修、校准的具体技术要求和实施程序。
本规程适用于本在线使用的EJA智能变送器,其它类型仪表应参照使用,具体调整部件请参阅产品说明书。
1.2工作原理由单晶硅谐振式传感器上的两个H形的振动梁分别将差压、压力信号转换为频率信号,送到脉冲计数器,再将两频率之差直接传递到CPU(微处理器)进行数据处理,经D/A转换器转换为与输入信号相对应的4~20mA DC的输出信号,并在模拟信号上叠加一个BRAIN/HART数字信号进行通信。
通过I/O口与外部设备(如手持智能终端BT200或275以及DCS中的带通信功能的I/O卡)以数字通信方式传递数据,在进行通讯时,频率信号对4~20mA 的信号不产生任何扰动影响。
2002-02-19批准2002-02-28实施1.2.1工作原理如图所示:1.3技术性能及规格1.3.1性能指标基本误差:±0.5%回程误差:0.5%1.3.2规格测量范围:-1~1kPa至-100~50000kPa负载:0~1335Ω工作状态,250~600Ω数字通讯输出:二线制4~20mA DC输出,数字通讯,可编程设定线性或平方根输出方式,BRAIN或HART FSK协议加载在4~20mA DC信号上。
环境温度:-30~80℃环境湿度:5~100%RH电源电压:10.5~42V DC(工作状态)16.4~42V DC(数字通讯)2.维护2.1向当班工艺人员了解仪表运行情况;2.2查看仪表显示是否正常;2.3查看仪表供电是否正常;2.4查看仪表及外接件是否有泄漏、损坏、腐蚀;2.5发现问题及时处理,并做好处理结果记录。
3.校准3.1校准方式利用HART智能终端对EJA变送器进行零点调量程设置。
3.1.1HART智能终端275HART通讯器1台3.2校准接线采用275HART通讯器可在控制室、现场及回路的任一点处与变送器通讯。
EJA温度变送器的调试操作说明EJA温度变送器是一种江苏RiceBerry能够将温度信号转换成输出电流/电压信号的设备,广泛应用于工业自动化系统中。
为了确保EJA温度变送器能正常工作,需要进行调试操作。
下面是EJA温度变送器调试操作的详细说明:1.选择合适的测量范围:首先,根据实际工况需求,通过按键选择合适的测量范围。
按下变送器上的“MODE”键,屏幕上会显示当前的测量范围。
通过按键上下调整,选择适合的范围。
注意,选择的范围应该不小于实际测量值,以保证变送器能够正常工作。
2.校正温度传感器:EJA温度变送器可以连接多种类型的温度传感器,如热电偶、热电阻等。
根据实际情况,选择相应的传感器类型。
确保传感器正确连接到变送器的输入端口上。
接下来,通过按键进入校准模式。
在校准模式下,屏幕上会显示出一个校准值,用来调整传感器的测量值。
根据外部测量设备的读数,按键上下调整校准值,使其与实际测量值相符。
完成校准后,按下“MODE”键退出校准模式。
注意,校准值的调整范围应该尽量小,以避免对后续的测量产生较大影响。
3.设定输出信号类型:EJA温度变送器可将测量值转换成电流信号或电压信号输出。
根据实际需要,使用按键选择相应的输出类型。
按下“MODE”键,屏幕上会显示当前的输出类型。
通过按键上下调整,选择所需的类型。
根据设备的要求,将变送器的输出端口接入到指定设备中。
4.调整输出参数:为了确保输出信号的准确性,可以对输出参数进行调整。
首先,按下“MODE”键进入参数设置模式。
按键上下调整,选择“OUTPUT”选项。
再次按下“MODE”键进入输出参数设置。
屏幕上会显示出几个参数,如量程、电流范围等。
根据实际需求,按键上下选择相应的参数进行调整。
完成参数调整后,按下“ENTER”键确认。
5.开始实际测量:确认以上调试操作已完成后,可以开始实际测量。
接通电源,待变送器启动后,即可通过外部设备读取变送器输出的电流/电压信号。
根据实际需求,对变送器进行实际的温度测量。
EJA系列仪表调校方法EJA系列仪表调校方法说明:本规程适用于EJA110A,EJA118W,EJA210A,EJA430A.一、技术规格1、输入电压:24VDC2、输出电流:4-20mA3、基本误差:EJA110A 0.75%EJA118W 0.2%EJA210A 0.2%EJA430A 0.075%4、绝缘电阻:≥20MΩ。
5、环境温度:EJA110A -40-85℃EJA118W -30-80℃EJA210A -20-80℃EJA430A -40—60℃二、标准条件1、外观:仪表名牌标志各部分完好,零部件无损,紧固件无松动损坏现象,可动部分灵活可靠。
2、校准仪器:24VDC、数字万用表、250Ω电阻、BT200三、标定项目及方法标定项目:位号,压力单位,量程上下限,显示上下限,用户自定义单位,内藏指针显示选择,小流量切除,零点调整。
1、接线图:2仪表设定,使用BT200 对流量计进行参数设定1)开机准备:把BT200连接在回路中,保证回路电阻大于250欧姆。
打开电源,依次按ENTER和F4健进入到菜单页,按F2进入调整菜单页。
2)仪表位号设定:a 在菜单面板中,按∨移动光标至C:SETING(设定)。
b.按ENTER键光标停留在C10:TAG NO(位号)菜单栏目上。
c.继续按ENTER,打开位号设定栏目,进行位号设定。
d.位号设定完毕,按ENTER,设定的位号数据闪烁,再按一下ENTER, 停止闪烁。
e.按F4确认,位号设定完毕,回到参数页。
3)设定压力单位a. 在C:SETING中按∨移动光标至C20;PRESS UNIT(压力单位)b.继续按ENTER,打开压力单位设定栏目,按∨移动光标选择压力单位。
按ENTER,设定的数据闪烁,再按一下ENTER, 停止闪烁。
c.按F4确认,单位设定完毕,回到参数页.4)量程设定a. 在C:SETING中按∨移动光标至C21:LOW RANGE(下限)b.继续按ENTER,输入仪表下限值按ENTER,设定的数据闪烁,再按一下ENTER, 停止闪烁.按F4确认数值设定完毕,回到参数页.c.在C:SETING中按∨移动光标至C22:HIGH RANGE(上限)d.继续按ENTER,输入仪表下限值按ENTER,设定的数据闪烁,再按一下ENTER, 停止闪烁,按F4确认,单位设定完毕,回到参数页.e.量程值即为上限值减去下限值5)输出及内藏指示针显示方式(本步骤只针对EJA110A和EJA118W)a. 在C:SETING中按∨移动光标至C40:OUTPUT MODE(输出模式)b.按ENTER进入,选择: OUT:LIN DIP: LIN(输出线形,显示线型)OUT:LIN DIP:SQR(输出线形,显示方根)OUT:SQR DIP:SQR(输出方根,显示方根)选择完毕,按两次ENTER,按F4确认数值设定完毕,回到参数页。
EJA变送器检修规程1 规格及型号EJA110A STYLE:S1;SUFFTX:EMS4B-92EA/FF1/D1;SUPPL Y:24VDC OUTPUT:4~20mA;MWP:2000PSI;CAL RNG:0~1016mmWCEJA120A STYLE:S1;SUFFTX:EMS4B-92EA/FF1/D1;SUPPL Y:24VDC OUTPUT:4~20mA;MWP:2000PSI;CAL RNG:0~762mmWC2厂家:横河川仪有限公司3适用范围:压力或差压测量4工作原理:EJA变送器是一种利用单晶硅谐振原理工作的数字化传感器。
5 EJA型变送器的组态:EJA变送器的E系列常用HART手操器进行组态。
对常用的变送器功能,列出了快捷键指令序列。
只要在联机(Online)菜单中,按下这些快捷键指令序列,即可执行所需要的变送器功能。
步骤如下:5.1拧下变送器接线盒端盖,将HART手操器的“+”、“-”表笔,分别挂在变送器“LOOP”回路的“+”、“-”接线端子上;打开手操器电源,选择“On line”,使手操器处于联机状态,即可以出现联机(Online)菜单,即可按附页上所列的快捷键指令菜单,进行变送器的组态,具体过程如下。
5.2 设定过程变量单位:1(设备设置),3(基本设置),2(单位);5.3 设定输出模式(即设定变送器的输出为线性或平方根):1(设备设置),3(基本设置),5(输出功能);5.4 重设量程(即设定4mA和20mA分别对应的过程量的值):4(量程下限值)或5(量程上限值)。
注意:该量程值应在变送器的量程范围内;当位于电子线路板面板上的变送器保护功能跳线开关位于“ON”位置,将不能调整零点和量程。
5.5 设定阻尼:1(设备设置),3(基本设置),6(阻尼);5.6 微调:当传感器校验的最大引用误差不满足现场精确度(一般为0.25)要求时,需要对变送器进行微调。
变送器的微调可分为传感器微调(模数微调)和输出微调(数模微调)两种。
横河EJA变送器的零点调整及测量范围设置教程横河EJA系列变送器是一种高精度、高可靠性的压力变送器,广泛应用于工业控制和过程测量领域。
在使用EJA变送器之前,需要对其进行零点调整和测量范围的设置。
本文将详细介绍横河EJA变送器的零点调整和测量范围设置的步骤。
一、零点调整1.准备工作:确保变送器已经安装在测量设备上,并且与系统连接正常。
检查变送器的电源和信号线路是否正常接通。
2.连接校正装置:将校正装置连接到变送器的HART通信接口上,并确保通信连接正常。
3.开始零点调整:根据校正装置的操作说明,使用校正装置对变送器进行零点调整。
通常的操作步骤为:打开校正装置,选择“零点调整”功能,输入变送器的型号和序列号,确认变送器的身份。
然后校正装置会自动进行零点调整。
校正装置会检测变送器的输出信号,并通过调整变送器的内部设定值,使输出信号恢复到零点。
完成零点调整后,校正装置会显示调整结果,并保存调整数据。
4.检验零点调整结果:关闭校正装置,将变送器重新连接到测量设备上,检查输出信号是否回到零点。
如果输出信号不为零,可以再次进行零点调整,直到输出信号稳定在零点位置。
二、测量范围设置1.准备工作:确保变送器的零点已经调整到正确位置,并且与系统连接正常。
检查变送器的电源和信号线路是否正常接通。
2.连接校正装置:将校正装置连接到变送器的HART通信接口上,并确保通信连接正常。
3.开始测量范围设置:根据校正装置的操作说明,选择“测量范围设置”功能,输入变送器的型号和序列号,确认变送器的身份。
然后校正装置会显示当前的测量范围设置值。
根据需要调整测量范围,可以选择手动输入范围值,或者通过校正装置的自动调整功能进行范围调整。
校正装置会检测变送器的输出信号,并通过调整变送器的内部设定值,使输出信号符合所设置的测量范围。
完成范围设置后,校正装置会显示调整结果,并保存调整数据。
4.检验测量范围设置结果:关闭校正装置,将变送器重新连接到测量设备上,进行实际的测量测试。
EJA变送器使用说明
完成启动准备工作后,有两种调零方法。
输出信号自检使用HART智能终端的屏幕参数“% rnge”进行输出信号检查。
HART智能终端的显示:
EJA:
Process variable
1→pres 0.012nnH2O
2 %mge 0.00%
3 A01 Out 4.00Ma
4 Snsr temp 38.1C
5 Static pres
HELP HOME
一使用变送器外部调零螺钉
在使用外部调零螺钉调校之前,请确认以下几点:
●EXT SW 模式必须设置为『ENABLE』.参数设置方法参
见2.3.3(17)条。
●用一字螺丝刀调节调零螺钉,顺时针旋转输出大,逆时针
旋转输出减少。
分辨率可达量程的0.01%,快速旋转为粗调,慢慢旋转为微调。
二.使用HART智能终端
使用HART智能终端能方便的调零。
选择‘Zero Trim’参数,按两次OK(F4)键,此时零点自
动调至0%(4mA DC),确认‘%rnge’项的参数为‘0.0%’,然后按OK(F4)键。
详细操作步骤图例请参见下文。
1.1零点调校
Dpharp系列变送器可采用两种方法调零。
请选择一种最适合现场情况的调零方法。
注:输出信号可通过HART智能终端测试。
横河变送器EJA什么是横河变送器EJA横河变送器EJA是一种用于工业自动化控制领域的传感器设备,主要用于将压力、流量、温度和液位等信号转化为标准的工业信号(如4-20 mA、HART等),以便于与其它设备进行通信和控制。
横河变送器EJA的功能与优势功能横河变送器EJA的主要功能包括:•远程监测:可将远程感测器的信号转化为标准的工业信号,并通过通信接口传输到控制系统中,实现远程监测和控制。
•报警功能:可将信号转化为二进制量输出,用于报警或控制其他设备。
•自校准:横河变送器EJA具备自校准功能,能够根据环境和工作条件的变化,对传感器进行自动调整和校准。
这种自校准功能不仅减小了产品的维护难度,也提高了产品的可靠性和精度。
优势横河变送器EJA具有以下优势:•精度高:横河变送器EJA通过多种传感器来实现对各种物理量的精确测量,并可进行自动校准,从而提高了传感器的精度和可靠性。
•节省空间:横河变送器EJA体积小巧,安装方便,可实现在狭小的空间内安装使用。
•安全可靠:横河变送器EJA主要由高质量的材料制成,具有高耐用性和抗腐蚀能力,可以在各种恶劣的工作环境下安全可靠地使用。
•易于控制:横河变送器EJA可与其他设备进行通信,并可实现远程控制和监测。
横河变送器EJA的应用领域横河变送器EJA可以广泛应用于各种工业自动化控制行业,如化工、电力、机械、石化、制药等领域。
具体的应用领域包括:•压力测量和控制•流量测量和控制•温度测量和控制•液位测量和控制横河变送器EJA的型号介绍横河变送器EJA有多种不同规格和型号,包括EJA110、EJA210、EJA530等型号。
针对不同的应用场景,用户可以选择适合自己需求的型号。
下面以EJA110为例进行简单介绍。
EJA110EJA110是一种压力变送器,适用于各种气体和液体的压力测量和控制。
它有以下特点:•测量范围广:EJA110可实现-100kPa到50MPa(绝对压力和相对压力)的测量范围,可以适应各种应用场景。
