横河EJA变送器选型指南

GS 01C21F01-02CY标准规格RE JA530A 压力变送器用于测量液体、气体或蒸汽的液位、密度与压力，然后将其转变成4~20mADC TM 的电流信号输出。

EJA530A 也可与BRAIN 手操器、TM YHC4150、CENTUMCS 、FieldMate 、HART 375互相通讯，通过它们进行设定、监控等。

ABCD可调量程的参考精度(包括从零点开始的线性、滞后性和重复性)若量程小于XX 取值：环境温度影响o 总影响量/28℃(50F )±[0.15%量程+0.15%量程上限]±0.1%量程上限/12个月稳定性±0.005%/V (21.6V~32V DC ，350Ω)供电电源影响“”功能规格MPaPsi (D1)Bar (/D3)2Kgf/cm (/D4)10~200kPa 调 零在膜盒量程的上下限范围内，零点可任意调整外部调零通过外部调零螺钉，可在测量范围内对零点进行连续调校，分辩率为0.01%，量程可通过数字表头上的量程设定开关进行现场调校。

安装位置影响与膜片面平行方向的安装位置变化不会造成零点漂移，与膜片面垂直方向旋转到90度，将会产生0.27kPa{1.1inH2O}的零漂，并可通过调零校正。

膜 盒A B C D XMP a {psi }40kPa {5.8}0.2{29}1{145}8{1160}振动影响±0.1%量程上限(5~15Hz ；4mm15~150Hz ；2g 150~2000Hz ；1g )0~200kPa量程范围量程范围量程范围量程范围量程/范围□ 1.45~290~2914.5~2900~29072.5~14500~1450720~72000~72000.1~20~21~200~205~1000~10050~5000~5000.1~20~21~200~205~1000~10050~5000~5000.1~20~20.5~100~105~500~50性能规格（以标准零点为基准调校量程，接液部分材质代码“S ”充灌液为硅油）输出“ ”2线制，4～20m A D C 输出，数字通讯，可编程设定线性或平方根输出方式，BRAIN 或HART FSK 协议加载在 4～20mA DC 的信号上。

HART 通讯变送器EJA 系列 DP harp EJA 系列变送器可以通过 HART 通讯器对测量范围、阻尼常数等进行远程设置与监控，并且能对变送器进行自诊断。

特 点■ 远程设置与监控功能测量范围可以通过 HART 通讯器进行远程设置，监控。

■ 在线通讯在线通讯时，输出信号及通讯信号互不干扰。

■ 调零功能外部调零简单易行通过 HART 通讯器可以诊断输入压力超界，环境温度过高，非法设置量程等。

■ 通用性强HART 通讯适用于DPharp EJA 系列所有型号标准技术规格以下所述内容详见各型号“一般规格书”(GS)适用型号：除 JIS 防爆规格(代码：/JH ，/JSI ，/G2)，适用 Dpharp EJA 系列所有型号规格通讯线条件：电 压：普通型、隔爆型…………………… 16.4~42V DC 本安型参见各型号“一般规格书”………………负载电阻：见图 1最小电缆尺寸：24A WG(0.51mm 直径)电缆规格：单独电缆或屏敝复合最大双芯绞合电缆长度3，048m(10,000ft)最大复合绞合电缆长度1，524m(5，000ft)使用下列公式计算电缆长度：L=665×10 (C +10，000)f (R ×C) C注：L=长度(m 或ft)R=电阻(Ω)电源电压 E (V DC)电源电压与外部负载关系图16.424.7R (Ω)YOKOGAWA SIC HU A N ◆GS 01C22T01-00CYGeneralSpecifications一般规格书187功能参数表远程设置与监控(通过操作 HART 通讯器)型号与规格代码E J AE输出信号………4~20mA DC 带数字信号(HART 协议)示例：EJA110-EMS5A-92NN/□订货须知订货时请注明下列条款：1. 型号、规格代码及附加规格代码2. 校正范RANGE 单位围()和 1校正范围RANGE ：范围的下限值及上限值的)() 值如含有小数点时，系去小数点的数字列须数() -32000~32000的范围内在 2单位：只能从出厂时设定值的表中选一个)()3. 指定动作方式正或逆()(注)无指暄的情况下，出厂时为正动作4. 显示的刻度和单位(仅带内藏指示计时需指定)分别 指定0~100%或实际刻度，需实际刻度时，请指定 “范围单位”。

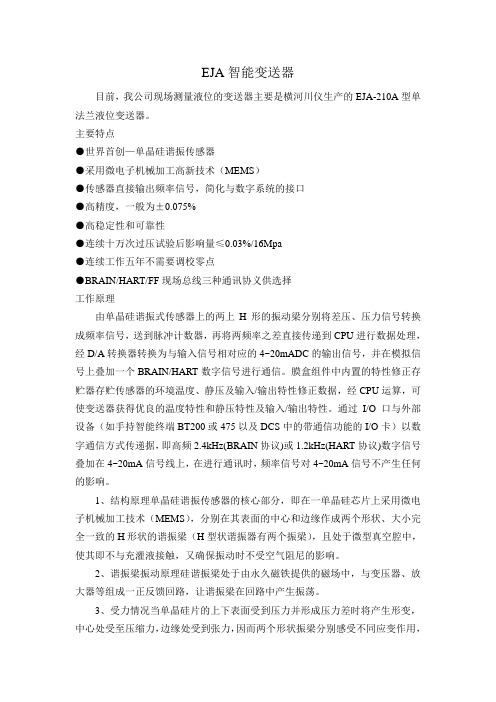

EJA智能变送器目前，我公司现场测量液位的变送器主要是横河川仪生产的EJA-210A型单法兰液位变送器。

主要特点●世界首创—单晶硅谐振传感器●采用微电子机械加工高新技术（MEMS）●传感器直接输出频率信号，简化与数字系统的接口●高精度，一般为±0.075%●高稳定性和可靠性●连续十万次过压试验后影响量≤0.03%/16Mpa●连续工作五年不需要调校零点●BRAIN/HART/FF现场总线三种通讯协义供选择工作原理由单晶硅谐振式传感器上的两上H形的振动梁分别将差压、压力信号转换成频率信号，送到脉冲计数器，再将两频率之差直接传递到CPU进行数据处理，经D/A转换器转换为与输入信号相对应的4~20mADC的输出信号，并在模拟信号上叠加一个BRAIN/HART数字信号进行通信。

膜盒组件中内置的特性修正存贮器存贮传感器的环境温度、静压及输入/输出特性修正数据，经CPU运算，可使变送器获得优良的温度特性和静压特性及输入/输出特性。

通过I/O口与外部设备（如手持智能终端BT200或475以及DCS中的带通信功能的I/O卡）以数字通信方式传递据，即高频2.4kHz(BRAIN协议)或1.2kHz(HART协议)数字信号叠加在4~20mA信号线上，在进行通讯时，频率信号对4~20mA信号不产生任何的影响。

1、结构原理单晶硅谐振传感器的核心部分，即在一单晶硅芯片上采用微电子机械加工技术（MEMS），分别在其表面的中心和边缘作成两个形状、大小完全一致的H形状的谐振梁（H型状谐振器有两个振梁），且处于微型真空腔中，使其即不与充灌液接触，又确保振动时不受空气阻尼的影响。

2、谐振梁振动原理硅谐振梁处于由永久磁铁提供的磁场中，与变压器、放大器等组成一正反馈回路，让谐振梁在回路中产生振荡。

3、受力情况当单晶硅片的上下表面受到压力并形成压力差时将产生形变，中心处受至压缩力，边缘处受到张力，因而两个形状振梁分别感受不同应变作用，其结果是中心谐振梁受压缩力而频减少，边侧谐振梁因受张力而频率之差对应不同的压力信号。

现场条件及介质情况所提供的工业电视、DCS系统及仪表满足招标文件规定现场条件及介质情况的要求。

1、制造规范、标准及准则（1）EJA智能压力、差压变送器A . Q/CYS001-2001 EJA压力、差压变送器；B . ISO9001:2000 idt GB/T19001-2000 质量管理体系标准C．GB/T 17614.1-1998工业过程控制系统用变送器第1部分：性能评定方法。

D．GB/T 17614.2-1998工业过程控制系统用变送器第2部分：检查和例性试验导则。

E . GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求。

F . GB3836.1-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”。

G . GB3836.1-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”。

H . GB3836.1-2000爆炸性气体环境用电气设备第4部分：本质安全型“I”。

1．GB 9969.1-1998 工业产品使用说明书总则J．GB/T15464-1995 仪器仪表包装通用技术条件K．JB/T 9329-1999 仪器仪表运输,运输储存基本环境条件及试验方法L． JIS C 0920 电器设备,器具及配线材料防水试验通则（2）4、EJA压力、差压变送器技术性能要求4.1 变送器为二线制。

输出信号：4-20mA标准信号；带BRAIN协议和LCD数显；电源：24VDC。

4.2 变送器在外接负载电阻至少为500。

时（24VDC供电），仍能正常工作。

4.3 变送器带就地数显式数字指示表,此设备是标准配置,无此表头不会影响变送器的正常工作.4.4 变送器精度高于±0.075 %。

阻尼可设置或可调。

4.5 变送器在温度变化为50℃时，漂移量不超过最大量程的0.1％。

4.6 变送器为线性输出（0~100%），在测量范围内连续可调。

量程比最小应满足100：1。

具有零位正向迁移和负向迁移。

横河EJA变送器简介：上海广树机电有限公司供应YOKOGAWA日本横河流量计!优价供应日本横河涡街流量计、电磁流量计、转子流量计、质量流量计，EJA压力变送器，霍尼韦尔全系列压力变送器，罗斯蒙特全系列压力变送器BT200手操器 HART475手操器等，我们始终坚持“质量第一、用户至上、公平合理、互惠互利”的合作原则,努力为广大客户提供优质的产品及完善快捷的售后服务. 欢迎来电咨询!世界首创—单晶硅谐振传感器。

高精度：0.075%, 连续工作五年不需调校, 温度影响可忽略不计, 静压影响可忽略不计。

单向过压影晌：连续10万次单向过压实验后影晌量< 0.03%，双向通讯功能（BRAIN/HART协议，FF现场总线），完善的自诊断功能。

基本品接液膜片材质：哈氏合金C-276小型、轻量（标准型3.9kg）世界首创—单晶硅谐振传感器。

高精度： 0.075%, 连续工作五年不需调校, 温度影响可忽略不计, 静压影响可忽略不计。

单向过压影晌：连续10万次单向过压实验后影晌量< 0.03%，双向通讯功能（B RAIN/HART协议，FF现场总线），完善的自诊断功能。

基本品接液膜片材质：哈氏合金C-276小型、轻量（标准型3.9kg）上海广树机电有限公司授权代理横河全系列流量计，变送器，欢迎前来咨询型号：EJA 110A差压变送器EJA 120A微差压变送器EJA 130A高静压差压变送器EJA 210A/220A法兰安装式差压变送器EJA 310A绝对压力变送器EJA 430A压力变送器EJA 440A高压力变送器EJA 510A绝对压力变送器/530A压力变送器EJA 118W/118N/118Y隔膜密封式差压变送器EJA 438W/438N隔膜密封式压力变送器EJA 115微小流量变送器EJA 213卫生型变送器•EJA压力变送器用于测量液体、气体和蒸汽液位、密度和压力，然后将其转变成4-20mADC的电流信号输出。

EJA 压力变送器如何选型1、要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言，需要选择一个具有比最大值还要大1.5 倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降。

于是，可以用一个缓冲器来降低压力毛刺，但这样会降低传感器的响应速度。

所以在选择变送器时，要充分考虑压力范围，精度与其稳定性。

2 、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。

一般的压力变送器的接触介质部分的材质采用的是316 不锈钢, 如果你的介质对316 不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316 不锈钢有腐蚀性，那么我们就要采用化学密封,这样不但起到可以测量介质的压力,也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命.3 、变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度，温度的影响。

但主要由非线性，迟滞性，非重复性，精度越高，价格也就越高。

每一种电子式的测量计都会有精度误差的,但是由于各个国家所标的精度等级是不一样的,比如,中国和美国等国家标的精度是传感器在线性度最好的部分,也就是我们通常所说的测量范围的10%到90%之间的精度;而欧洲标的精度则是线性度最不好的部分,也就是我们通常所说的测量反的0到10%以及90%到100%之间的精度. 如欧洲标的精度为1%,则在中国标的精度就为0.5%.4 、变送器的温度范围：通常一个变送器会标定两个温度范围，即正常操作的温度范围和温度可补偿的范围。

EJA118W 、EJA118N和 EJA118Y型隔膜密封式差压变送器电源影响：±0.005%/V(21.6~32V DC ，350Ω)安 装：变送器：2-inch 管道安装隔膜密封件：法兰安装安装法兰规格参阅“型号及规格代码一览表”ANSI 规格的法兰与垫片接触的一面，进行锯齿形加工(根据ANSI B16.5)防水结构IEC IP67 、 NEMA 4X 和JISC0920防浸型标准技术规格密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。

横河川仪有限公司YOKOGA WA SIC HU A N ◆GS 01C22H01-00CYR EJA118W 、EJA118N 和 EJA118Y 隔膜密封式 差压变送器用于测量液体、气体和蒸汽的流量、液位、密度和压力，然后输出与测得的差压相对应的4~20mA DC 信号。

EJA118W 、EJA118N TM TM 和EJA 118Y 可与 BRAIN 手操器、 CE NT U M CS 、 F ieldMate 、YHC4150、HA R T 37 5 互相通讯， 通过它们进行设定、监控等。

GeneralSpecifications一般规格书精 度：参阅表2-1,2-2和2-3环境温度：注：环境温度极限必须在注入液工作温度范围内，见表1（参 见防爆型种类附加规格）-40～85℃(-40～185 °F )(一般型 ) -30～80℃(-22～176 °F )[带数字式表头]环境温度的影响：参阅表2-1，2-2和2-3过程温度范围参阅表1（选用隔爆时参见附加规格代码）接液温度：参阅表1环境湿度：5~100%RH (40℃时)工作压力：2.7kPa abs (20mmHg abs )~法兰的额定工作压力大气压以下的参阅图2静压影响：参阅表2-1，2-2和2-3输出信号“ ”测量范围：膜盒量 程范 围M H2.5~100kPa(250~10000mmH O )2-100~100kPa(-10000~10000mmH O )225~500kPa 2(0.25~5kgf/cm )-500~500kPa 2(-5~5kgf/cm )4～20mA DC,带数字通讯的2线制10.5~42V DC(普通型和隔爆型)10.5~30V DC （ 本安型、n 型或非易燃型）10.5~32V DC(带避雷保护时)电源电压“ ”出错报警注：只适用于输出信号代码为 D 和 E 时CPU 或硬件出错时输出状态上限输出：110%≥21.6mA DC(标准)下限输出：-5%，≤3.2mA DC - 2 .5%，≤3.6mADC(适用于代码F1)“ ”10.5~28V DC(TIIS 本安防爆)通信距离：2km,使用CEV 电缆或者PVC 电缆时负载电容：≤0.22μF 负载电感：≤3.3mH与电源线的间距：≥15cm连接于接受电阻上的接收仪表的输入阻抗在2.4kHZ 时，≥10k［选用本安时参见附加规格代码］通信线路条件“ ”电源电压：16.4～42V DC(16.4～30V DC)负载电阻：参阅图1注：如果是本安型变送器，外部负载电阻应包括安全栅电阻97带“ ”符号的参考FF现场总线GS01C22T02-00CY 和PROFIBUS 现场总线GS01C22T03-00CY2放大器外壳铝合金铸件或JIS SCS14A 不锈钢变送器材质容室法兰：JIS SCS14A螺栓、螺母：见型号规格表隔膜及其它接液部件：参阅“型号与规格代码一览表”毛细管：JIS SUS316保护管：JIS SUS304oPVC 屏蔽(PVC 的最大使用温度:100℃)(212F )注入液：参阅表 1隔膜密封件材质：当毛细管长 5m ，注入液的代码为A ，过程法兰为3英寸时，在正常温度下取得的值。

横河EJA变送器选型指南
1.测量范围：首先，需要确定您所需测量的压力范围。

横河EJA变送器提供了多种测量范围的选择，从几毫巴到几百巴不等。

根据您的具体应用需求选择合适的测量范围非常重要。

2.环境条件：在选择横河EJA变送器时，需要考虑环境条件，包括温度、湿度等。

横河EJA变送器提供了多种不同的外壳材料和密封材料，以适应不同的环境条件。

确保选择适合您工作环境的变送器。

3. 输出类型：横河EJA变送器提供了多种不同的输出类型，包括模拟输出（如4-20mA）和数字输出（如HART或FOUNDATION Fieldbus）。

根据您的控制系统和通信需求，选择适合的输出类型。

4.安装方式：根据您的应用场景，选择合适的安装方式。

横河EJA变送器提供了各种不同的安装方式，如直立式、侧立式和法兰式等。

确保选择适合您现有系统的安装方式。

5.维护和校准：考虑到长期使用和维护的方便性，建议选择具有自动校准功能的横河EJA变送器。

这将减少您的维护工作，并确保变送器的精确度和性能。

6.可选功能：横河EJA变送器还提供了一些可选功能，如温度补偿、线性化、防爆等。

根据您的具体需求，选择适合的可选功能。

7.价格和服务：最后，根据您的预算和服务需求选择合适的横河EJA 变送器。

确保您选择的变送器具有优良的价格性能比，并能够得到横河提供的优质服务和支持。

总之，选择合适的横河EJA变送器是确保您应用顺利进行和准确测量的重要一环。

通过考虑上述因素，根据您的具体需求选择最适合的横河EJA变送器，将有助于提高您的工作效率和系统精确度。
