第一章 概 述重量变送器适用于有模拟输出接口要求的衡器，也适用对控制精度、速度要求不高的定量输出功能的衡器。
1.1 特点本仪表主要特点如下：☆ 数字校准：可以有两点非线性校准。
☆ 丰富的接口功能：RS-232C 一个、0/4~20mA 模拟输出接口一个、定值输出点2个。
第二章 安装2.1 安装要求：应符合第一章中1.2.2 工作环境的要求。
2.1.1 请不要将本仪表安装在如下条件环境中： 1） 阳光直射处2） 靠近热源、水源处 3） 暴露在雨环境下 4） 温差变化较大5） 粉尘严重或存在易燃、易爆、腐蚀性气体 2.1.2 最好的工作条件为室温20℃，湿度为50％RH 。
2.1.3 本仪表电源接地应确保良好（小于4欧姆）且不得与其他用电设备共地。
2.1.4请不要将传感器信号线与电力电缆一同铺设。
2.1.5供电电源应稳定，否则需加装电源净化设备。
2.2 传感器的连接（见表1）如果传感器与仪表间电缆很短（小于4米），可以使用4线制连接(图6)。
但1、2和6、7管脚必须短接。
避免传感器信号线靠近仪表电源线和通讯线，否则会引起附加的电噪声。
激励电压E+（F+）激励电压E-（F-）信号负S －屏蔽P信号正S ＋接线盒图1 四线制连接接线盒激励电压E+（F+）信号正S＋屏蔽P激励电压E-（F-）信号负S－图2 六线制连接管脚 1 2 3 4 5 6 7定义激励电压正反馈电压正信号正屏蔽信号负反馈电压负激励电压负符号E＋F＋S＋P S－F－E－第三章基本操作3.1正常工作1.仪表可根据传感器的输出信号的输出相应的电流值2.该仪表可以设定两个定量值，且可根据设定的两个定量值输出定量点控制信号。
当仪表输出值大于“HH”设定值时，则“HH”定量点开关量输出。
当仪表输出值小于“LL”设定值时，则“LL”定量点开关量输出。
3.2 定值输出功能在称重状态下，按〖设定〗键，仪表进入用户编程状态，将“CoP-En”设为1X，仪表前面板上的“定值”标志指示，则仪表可根据“-HH-”、“-LL-”2个定值点的设定数值大小输出定值点信号。
横河电机株式会社IM 01E20C02-01C-C 第5版i IM 01E20C02-01C-C第4版: 2005年2月(KP)横河电机株式会社 版权所有2003目录1.简介..............................................................................................................1-11.1安全使用电磁流量计............................................................................1-21.2保修.....................................................................................................1-31.3分离型传感器配套................................................................................1-31.4ATEX 文件............................................................................................1-42.操作须知.......................................................................................................2-12.1检查型号和规格...................................................................................2-12.2附件.....................................................................................................2-12.3存放须知..............................................................................................2-12.4安装地点须知.......................................................................................2-23.安装..............................................................................................................3-13.1安装地点..............................................................................................3-13.2安装.....................................................................................................3-14.接线..............................................................................................................4-14.1接线须知..............................................................................................4-14.2电缆.....................................................................................................4-14.3接线口..................................................................................................4-34.4接线.....................................................................................................4-44.4.1打开壳盖.......................................................................................4-44.4.2端子结构.......................................................................................4-44.4.3电源电缆接线须知.........................................................................4-54.4.4直流电源连接................................................................................4-54.4.5接地..............................................................................................4-64.4.6分离型传感器与AXFA14转换器连接.............................................4-64.4.7连接外部仪表................................................................................4-74.4.8安装壳盖.......................................................................................4-85.基本操作步骤（显示单元的使用）...............................................................5-15.1操作面板的构造和功能........................................................................5-15.2显示单元的设置方法............................................................................5-25.2.1显示模式→设置模式.....................................................................5-25.2.2设置模式.......................................................................................5-45.3参数设置步骤.......................................................................................5-45.3.1选择型数据的设置示例：流量单位................................................5-45.3.2数值型数据的设置示例：流量量程................................................5-65.3.3字符数字组合型数据的设置示例：位号........................................5-7ii IM 01E20C02-01C-C6.参数说明.......................................................................................................6-16.1参数.....................................................................................................6-16.2参数列表..............................................................................................6-16.3参数列表总览.......................................................................................6-26.4参数说明............................................................................................6-12(1) 菜单B ：快速设置项...........................................................................6-12(2) 菜单C ：基本设置项..........................................................................6-15(3) 菜单D ：累计值设置项.......................................................................6-17(4) 菜单E ：脉冲设置项...........................................................................6-19(5) 菜单F ：状态功能设置项....................................................................6-20(6) 菜单G ：报警设置项..........................................................................6-26(7) 菜单H ：显示设置项..........................................................................6-30(8) 菜单J ：辅助功能设置项....................................................................6-30(9) 菜单K ：诊断功能设置项...................................................................6-33(10) 菜单M ：自动调零功能设置项..........................................................6-33(11) 菜单N ：环路测试设置项..................................................................6-34(12) 菜单P ：参数保护项.........................................................................6-346.5报警功能............................................................................................6-356.5.1报警级别.....................................................................................6-356.5.2报警选择.....................................................................................6-366.5.3报警和警告提示..........................................................................6-386.6AXF 一体型流量计须知.......................................................................6-407.使用智能终端（BT200）进行操作............................................................7-17.1BT200基本操作...................................................................................7-17.1.1键盘布置及显示............................................................................7-17.1.2按键说明.......................................................................................7-17.2使用BT200操作AXFA14......................................................................7-37.2.1BT200连线....................................................................................7-37.2.2BT200的数据更新和上传下载功能................................................7-37.2.3BT200界面和流量数据显示...........................................................7-47.3使用BT200进行参数设置.....................................................................7-47.3.1BT200选择型数据的设置：流量单位............................................7-57.3.2BT200数字型数据的设置：流量量程............................................7-67.3.3BT200字符数字组合型数据的设置：位号.....................................7-78.使用HART 手操器进行操作...........................................................................8-18.1通讯线路状况.......................................................................................8-28.1.1AXFA14和HART 手操器之间的连接..............................................8-28.1.2通讯线路要求................................................................................8-28.2HART 手操器（275型）的基本操作.....................................................8-38.2.1键盘布置和功能............................................................................8-38.2.2显示..............................................................................................8-48.2.3调入菜单地址................................................................................8-48.2.4输入、设置和发送数据..................................................................8-58.3参数.....................................................................................................8-58.3.1参数结构.......................................................................................8-58.3.2数据更新.......................................................................................8-58.3.3问题检查.......................................................................................8-68.3.4设置参数.......................................................................................8-68.3.5菜单树.........................................................................................8-21iii IM 01E20C02-01C-C9.实际操作.......................................................................................................9-19.1运行前调零..........................................................................................9-19.1.1利用显示单元开关进行调零..........................................................9-29.1.2通过外部状态输入进行调零操作...................................................9-310.维修............................................................................................................10-110.1零部件更换........................................................................................10-110.1.1更换保险丝..................................................................................10-110.1.2更换显示单元..............................................................................10-210.1.3更换放大器..................................................................................10-310.2开关设置............................................................................................10-410.2.1设置熔断开关..............................................................................10-410.2.2设置写保护开关..........................................................................10-410.3故障检修............................................................................................10-510.3.1无指示.........................................................................................10-510.3.2零点不稳定..................................................................................10-610.3.3显示与实际流量不一致................................................................10-711.概述............................................................................................................11-112.防爆型仪表.................................................................................................12-112.1CENELEC ATEX (KEMA).................................................................12-112.2FM .....................................................................................................12-212.3CSA ...................................................................................................12-312.4TIIS....................................................................................................12-4TIIS 防火设备的安装和操作注意事项...........................................................EX-B03E1.概述 (1)2.防爆结构防火型电气设备 (1)3.术语 (1)4.防火设备的安装 (2)5.防火设备的外部接线 (2)6.防火设备的维修 (3)7.防火型电缆接入设备的选择....................................................................31.简介本仪表在出厂前已经过全面调试。

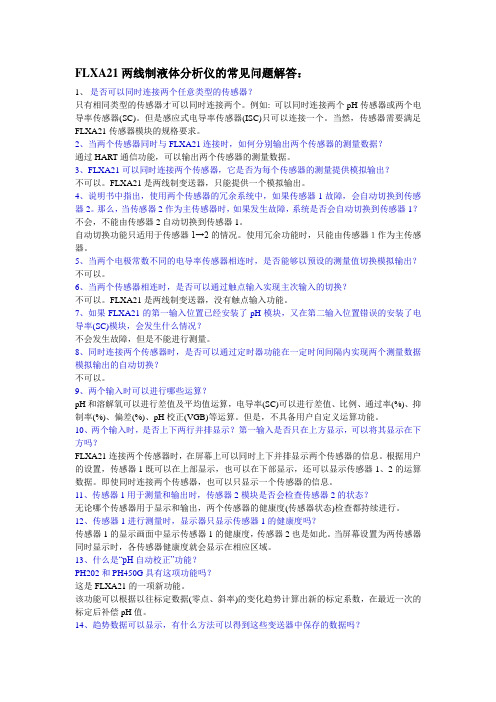

FLXA21两线制液体分析仪的常见问题解答：1、是否可以同时连接两个任意类型的传感器？只有相同类型的传感器才可以同时连接两个。
例如: 可以同时连接两个pH传感器或两个电导率传感器(SC)。
但是感应式电导率传感器(ISC)只可以连接一个。
当然，传感器需要满足FLXA21传感器模块的规格要求。
2、当两个传感器同时与FLXA21连接时，如何分别输出两个传感器的测量数据？通过HART通信功能，可以输出两个传感器的测量数据。
3、FLXA21可以同时连接两个传感器，它是否为每个传感器的测量提供模拟输出？不可以。
FLXA21是两线制变送器，只能提供一个模拟输出。
4、说明书中指出，使用两个传感器的冗余系统中，如果传感器1故障，会自动切换到传感器2。
那么，当传感器2作为主传感器时，如果发生故障，系统是否会自动切换到传感器1？不会，不能由传感器2自动切换到传感器1。
自动切换功能只适用于传感器1→2的情况。
使用冗余功能时，只能由传感器１作为主传感器。
5、当两个电极常数不同的电导率传感器相连时，是否能够以预设的测量值切换模拟输出？不可以。
6、当两个传感器相连时，是否可以通过触点输入实现主次输入的切换？不可以。
FLXA21是两线制变送器，没有触点输入功能。
7、如果FLXA21的第一输入位置已经安装了pH模块，又在第二输入位置错误的安装了电导率(SC)模块，会发生什么情况？不会发生故障，但是不能进行测量。
8、同时连接两个传感器时，是否可以通过定时器功能在一定时间间隔内实现两个测量数据模拟输出的自动切换？不可以。
9、两个输入时可以进行哪些运算？pH和溶解氧可以进行差值及平均值运算，电导率(SC)可以进行差值、比例、通过率(%)、抑制率(%)、偏差(%)、pH校正(VGB)等运算。
但是，不具备用户自定义运算功能。
10、两个输入时，是否上下两行并排显示？第一输入是否只在上方显示，可以将其显示在下方吗？FLXA21连接两个传感器时，在屏幕上可以同时上下并排显示两个传感器的信息。
横河DCS操作工手册横河西仪系统部 - 1 - 神马特品工业丝CS3000系统运行操作说明第1 页共25页神马特品工业丝CS3000 系统应用软件操作说明书横河西仪系统部出版发行2006/05/01横河西仪系统部 - 2 - 神马特品工业丝CS3000系统运行操作说明第2 页共25页总目录一、前言-------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-横河西仪系统部 - 3 - 神马特品工业丝CS3000系统运行操作说明第3 页共25页前言神马特品工业丝计算机分散控制系统采用横河西仪提供的CENTUM-CS3000 控制系统。
变送器使⽤说明书⽬录⼀、技术参数 (1)⼆、安装前注意事项 (2)三、安装 (3)四、接线说明 (4)4.1接线端⼦图 (4)4.2仪器接线功能图 (5)4.3接线端⼦说明 (5)4.4电极接线⽰意图 (6)五、按键和界⾯说明 (7)5.1按键说明 (7)5.2界⾯说明 (8)六、操作说明 (11)6.1参数设置操作 (12)6.2校正操作 (13)七、电极保养说明 (16)⼋、操作密码 (17)8.1、参数设置密码 (17)8.2、校正密码 (17)⼀、技术参数⼆、安装前注意事项1、请选择通风良好的位置安装pH计（以下简称仪器），并避免仪器直接受到阳光照射。
2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。
3、在所有接线未完成前，请勿给仪器上电，以免发⽣危险。
4、pH或ORP电极信号传输须采⽤专⽤电极电缆，不能随便⽤⼀般电缆代替，否则将产⽣错误的测量结果。
5、使⽤220VAC的电源时，请避免使⽤三相电源，以免造成电源突波⼲扰。
（若有电源突波⼲扰现象发⽣，可将仪器⽤的电源与动⼒装置电源分开，即仪器采⽤单独电源，或在所有动⼒装置的电源端接突波吸收器来消除突波，如加药机、搅拌机等）。
6、仪器内部的继电器为⼩电流继电器，若要控制较⼤动⼒的附属装置时，请外接电流容量较⼤的继电器，以确保仪器的安全。
7、下图为仪器和动⼒装置的接线⽰意图。
图2－1 仪器和动⼒装置接线⽰意图三、安装1、在配电箱⾯板上开好110＋1mm×110＋1mm 的仪器安装⽅孔。
2、仪器从配电箱的⾯板直接放⼊，将仪器附带的的固定架卡⼊仪器两侧的固定孔，⽤⼀字型螺丝⼑拧紧固定螺丝。
安装⽰意图如下：主视⽰意图侧视⽰意图（（（固定⽰意图开孔尺⼨图3－1 仪器尺⼨和安装⽰意图四、接线说明4.1 接线端⼦图图4－1 仪器接线端⼦图4.2 仪器接线功能图+-RTD图4－2 仪器接线功能图4.4 电极接线⽰意图图4-3电极接线⽰意图五、按键和界⾯说明图5-1 按键⾯板图5.1 按键说明Cal ——校正功能键；Conf ——参数设置功能键；——功能切换/数字循环功能键；——移位功能键；Enter ——确认功能键；5.2 界⾯说明 5.2.1、测量界⾯pH 测量界⾯ ORP 测量界⾯正常⼯作时，若没有进⾏“校正”或“参数设置”操作，仪器显⽰测量界⾯。
可读设备可读设定可读可读可读可读可读可读可读可读可读可读可读可读可读可读可读可读可读可读可选择可执行可读可读可读可读/写/写/写/写/写/写可读/写可读/写可选择可选择可读/写可读/写可读/写可选择可读/写可读/写可读/写可选择可读/写可读/写可读/写可选择可选择可选择可选择可选择可读/写可选择第 5 页，共 43 页可选择可选择可选择可选择可选择可选择可选择可选择可选择可选择可读/写可选择可选择可读/写可读/写可读/写可读/写可读/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写/写可读/写可读/写可读/写可读/写可选择可读/写可选择可选择可选择可读/写/写/写/写/写/写可读/写可读/写可读可读/写可读/写可读/写可读/写可读/写可读可读可读可读可读可读可读查看设备信息prviewdeviceinfotemp fixed value none mass flo vol flo dens temp conc measnet flonone mass flo vol flo dens temp conc measnet flopulse status outno function none mass total forw mass total rewvoltotal forwvoltotal rew mass flowvol flo dens tempconc measnet forw net rev net flow no function bi-directio naltotal switch mass flo alm1 mass flo alm2 mass flo alm1+2 vol flovol flo alm 2 vol flo alm 1+2 densalm1 densalm2 densalm1+2 tempalm1 tempalm2 tempalm1+2 CONCalm1 concalm2 concalm1+2 net alm1 net alm2 netalm1+2 slug alarm empty alarm corrosio n alarmpulse status outno function none mass total forw mass total rewtotal forwvoltotal rew mass flowvol flo dens temp conc measnet forw net rev net flowfunction bi-directio naltotal switch mass flo alm1 mass flo alm2 mass flo alm1+2 vol flo alm 1 vol flo alm 2 vol flo alm 1+2 densalm1 densalm2 densalm1+2 tempalm1 tempalm2 tempalm1+2 CONCalm1 concalm2 concalm1+2 net alm1 net alm2 netalm1+2 slug alarm empty alarm corrosio n alarmonactive off active no funtctio n autozero total test0%signal lockon act off actmeas value hold drive gain damping。
变送器调试说明书 Revised by Petrel at 2021智能压力变送器调试使用说明书1.按键功能概述1.1.按键模式说明压力变送器表头上都有三个按键，分别为“M”、“S”、“Z”。
➢Z键用于进入提示数据设置界面和移位；➢S键用于进入数据设置界面、增加数字和数据保存；➢M键用于数据保存。
注：任何时候都可以按下“M“键，保存当前的设置数据。
2.按键功能2.1.输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执行的设置功能。
其对应关系为：注：通过输入各个功能对应的操作码，可以快速进入对应功能。
➢例如输入“5”，直接进入设置阻尼功能。
➢例如输入“8”，直接进入设置输出特性。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1kPa，量程为0～100kPa为例2.空心显示的数字、字母、符号，表示当前是闪烁显示。
假设原来的量程下限为0，新输入的量程下限为－40kPa2.5.设置阻尼2.7.设置输出特性2.8.零点迁移与量程迁移[调零和调满]2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。
在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。
方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。
更改显示变量过程中，左下角功能码显示“30”。
例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。
步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。
目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。
打开的仪器内部能接触到的器件上的电压足以威胁人的生命。
若需检修，需要返回厂家。
只有厂家专业人员才能在带电情况下打开仪器。
当相应的保护失效时，请停止操作。
出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后11 技术参数22安装说明①31、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。
2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。
3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。
4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图43 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。
5673.3 仪器接线功能图84 按键和界面说明Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮94.2 界面说明4.2.1 测量界面入码自动清零，请操作人员重新输入。
