箱变二次回路介绍

低压配电二次回路讲解
一、低压配电二次回路基本概念
低压配电二次回路是指在低压配电系统中，从配电柜（箱）出线端至用电设备端的一系列电气连接。

它是电力系统的重要组成部分，负责电能的传输和分配。

二、低压配电二次回路组成部分
1.配电柜（箱）：主要用于接收、分配和控制电力系统中的电能。

2.断路器：用于保护电路，防止过载、短路等故障。

3.接触器：用于控制电路的通断，实现远程控制。

4.继电器：用于实现自动控制和保护功能。

5.电能表：用于监测电能消耗，合理收取电费。

6.配电线路：连接各元件，形成完整的电路。

三、低压配电二次回路工作原理
低压配电二次回路在正常工作时，电源通过配电柜（箱）向用电设备提供电能。

当电路出现异常（如过载、短路等）时，断路器、继电器等保护装置立即动作，切断电源，以确保用电设备安全。

四、低压配电二次回路接线注意事项
1.接线前，确保电源已切断，避免触电事故。

2.按照电路图和施工图纸进行接线，确保接线正确无误。

3.接线时，使用相同规格和类型的导线，避免造成电路故障。

4.接线完成后，进行检查，确保电路连接牢固、无短路、漏电等现象。

五、低压配电二次回路维护与故障处理
1.定期检查电路元件的工作状态，如发现损坏或故障，及时更换或维修。

2.定期清理电路灰尘，防止火灾事故。

3.对配电柜（箱）进行维护，保证其正常运行。

4.发生故障时，根据故障现象，迅速切断电源，找出故障原因，并进行修复。

通过以上介绍，我们对低压配电二次回路有了更深入的了解。

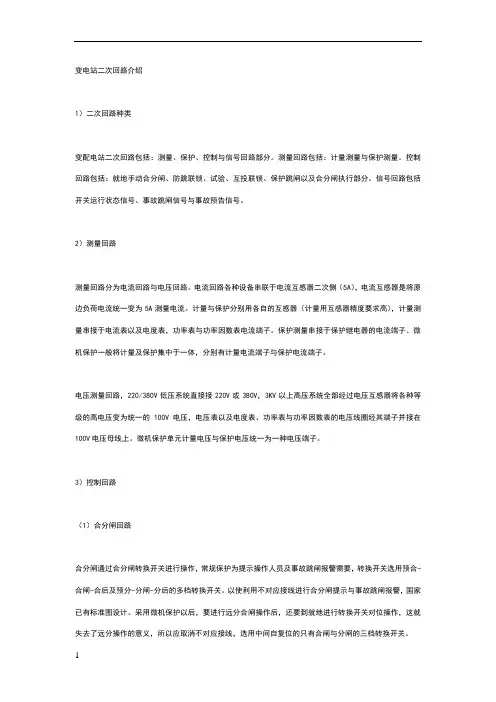

变电站二次回路介绍1）二次回路种类变配电站二次回路包括：测量、保护、控制与信号回路部分。

测量回路包括：计量测量与保护测量。

控制回路包括：就地手动合分闸、防跳联锁、试验、互投联锁、保护跳闸以及合分闸执行部分。

信号回路包括开关运行状态信号、事故跳闸信号与事故预告信号。

2）测量回路测量回路分为电流回路与电压回路。

电流回路各种设备串联于电流互感器二次侧（5A），电流互感器是将原边负荷电流统一变为5A测量电流。

计量与保护分别用各自的互感器（计量用互感器精度要求高），计量测量串接于电流表以及电度表，功率表与功率因数表电流端子。

保护测量串接于保护继电器的电流端子。

微机保护一般将计量及保护集中于一体，分别有计量电流端子与保护电流端子。

电压测量回路，220/380V低压系统直接接220V或380V，3KV以上高压系统全部经过电压互感器将各种等级的高电压变为统一的100V电压，电压表以及电度表、功率表与功率因数表的电压线圈经其端子并接在100V电压母线上。

微机保护单元计量电压与保护电压统一为一种电压端子。

3）控制回路（1）合分闸回路合分闸通过合分闸转换开关进行操作，常规保护为提示操作人员及事故跳闸报警需要，转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关。

以使利用不对应接线进行合分闸提示与事故跳闸报警，国家已有标准图设计。

采用微机保护以后，要进行远分合闸操作后，还要到就地进行转换开关对位操作，这就失去了远分操作的意义，所以应取消不对应接线，选用中间自复位的只有合闸与分闸的三档转换开关。

（2）防跳回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

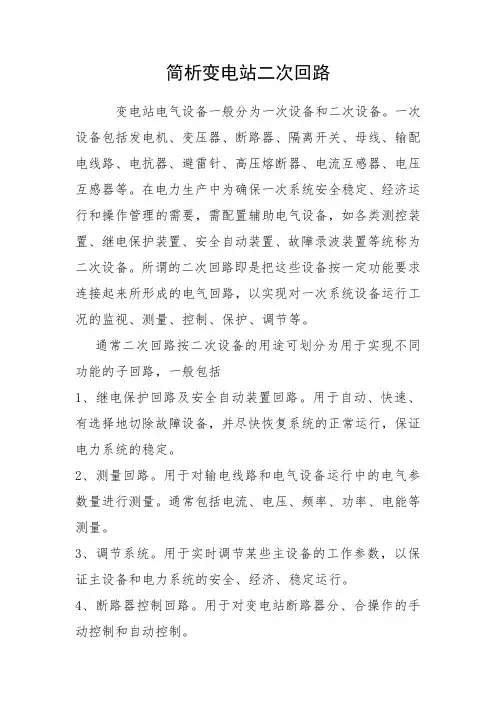

简析变电站二次回路变电站电气设备一般分为一次设备和二次设备。

一次设备包括发电机、变压器、断路器、隔离开关、母线、输配电线路、电抗器、避雷针、高压熔断器、电流互感器、电压互感器等。

在电力生产中为确保一次系统安全稳定、经济运行和操作管理的需要，需配置辅助电气设备，如各类测控装置、继电保护装置、安全自动装置、故障录波装置等统称为二次设备。

所谓的二次回路即是把这些设备按一定功能要求连接起来所形成的电气回路，以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等。

通常二次回路按二次设备的用途可划分为用于实现不同功能的子回路，一般包括1、继电保护回路及安全自动装置回路。

用于自动、快速、有选择地切除故障设备，并尽快恢复系统的正常运行，保证电力系统的稳定。

2、测量回路。

用于对输电线路和电气设备运行中的电气参数量进行测量。

通常包括电流、电压、频率、功率、电能等测量。

3、调节系统。

用于实时调节某些主设备的工作参数，以保证主设备和电力系统的安全、经济、稳定运行。

4、断路器控制回路。

用于对变电站断路器分、合操作的手动控制和自动控制。

5、隔离开关操作及闭锁回路。

用于隔离开关操作的手动控制和自动控制。

实现隔离开关和断路器之间防止带负荷拉合隔离开关的闭锁、隔离开关与接地开关之间防止带地线合闸的闭锁等。

6、信号回路。

用于指示一次设备的运行状态，为运行人员提供操作、调节和处理故障的可靠依据。

7、同期回路。

在需要经常解列、并列的变电站，用于电力系统的并列。

8、直流电源回路。

用于对上述二次系统以及事故照明装置进行供电。

上述回路为了实现各自的功能，一般都需要接入提供一次设备运行状态的状态量和保证二次设备工作的控制电源或操作电源等。

因此按供电电源的性质，二次回路可简单划分为交流回路和直流回路两大部分。

交流回路是由电流互感器和电压互感器供电的全部回路，其作用是为二次设备采集相关一次设备的运行参数量(电流、电压等交流信号)，以实现对一次系统设备的监视、测量、控制、保护、调节等功能。

二次回路基本知识一、二次回路的有关概念1、一次设备一次设备是指直接参与电能的发、输、配的电气设备，如发电机、变压器、电力电缆、输电线路、断路器、隔离开关、电流互感器、电压互感器、避雷器等。

2、一次接线由一次设备连接在一起构成的电路称为一次接线，又叫主接线。

3、二次设备二次设备是指对一次设备的工况进行监测、控制、调节和保护，为运行人员提供运行工况或生产指挥信号所需要的设备，如测量仪表、继电保护、控制及信号设备、自动装置等。

4、二次回路由二次设备按一定要求连接在一起，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线。

5、二次回路图描述二次回路的图纸称为二次回路图或二次接线图，按其不同的绘制方法可分为原理图、展开图、安装接线图三大类。

二、二次回路的分类1、按交、直流来分可分为交流电压回路、交流电流回路和直流逻辑回路。

2、按电路功能来分可分为控制回路、继电保护和自动装置回路、测量回路、信号回路和操作电源系统等。

1）控制回路由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。

其作用是对一次设备进行合、分闸操作。

2）继电保护和自动装置回路是由测量回路、比较部分、逻辑部分和执行部分等组成。

其作用是根据一次设备和系统的运行状态，判断其发生故障或异常时，自动发出跳闸命令，有选择性地切除故障，并发出相应的信号。

当故障或异常消失后，快速投入有关断路器（重合闸及备用电源自动投入装置），恢复系统的正常运行。

3）测量回路由各种测量仪表及其相关回路组成。

其作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况，同时也是分析电能质量、计算经济指标、了解系统潮流及主设备运行工况的主要依据。

4）信号回路由信号发送机构和信号继电器等构成。

其作用是反映一、二次设备的工作状态。

5）操作电源系统由电源设备和供电网络组成，它包括直流电源系统和交流电源系统。

其作用主要是给控制、保护、信号等设备提供工作电源与操作电源。

图文并茂变电站重点二次回路变电站重点二次回路变电站二次回路是电力系统中的重要组成部分，主要用于变电站的保护、控制与自动化系统，是保障电力系统正常运行和安全稳定的关键设施。

本文将介绍变电站二次回路的基本概念、组成和应用。

一、基本概念变电站二次回路是指从变压器二次侧开始，与一次回路隔离的、专门用于保护、控制与自动化的电路。

根据其用途和功能的不同，二次回路可以分为保护回路、控制回路、自动化回路等。

在二次回路中，电流和电压通常较小，在保护回路中一般不超过5A，而在控制和自动化回路中一般不超过0.5A。

二、组成结构变电站二次回路由综合电缆、电流互感器、电压互感器、保护继电器、控制器等组成。

其中，电缆是二次回路的主要传输介质，负责将变电站中的电信号从不同的设备传递到终端。

电流互感器和电压互感器用于将高压线路的电流和电压降低至可测量的二次侧电流和电压，通过保护继电器实现对电力系统的监控和控制。

控制器则负责实现对变电站设备的控制和监测，对异常信号进行处理，判断电力系统的状态，防止电力系统事故的发生。

三、应用在变电站中，二次回路扮演着重要的角色。

它们在保护、控制和自动化方面发挥着关键的作用，保障着电力系统的正常运行和安全稳定。

1、保护回路保护回路在变电站中占据着非常重要的位置。

它主要负责电力系统的保护，当电力系统发生故障时，保护回路能够迅速实现对故障元件进行保护，并防止故障进一步扩大。

常见的保护回路包括过电流保护、零序保护、地闸保护、差动保护等。

2、控制回路控制回路主要用来实现对电力系统设备的控制。

它通过监测电力系统的状态和参数，对设备进行控制和调节，保证电力系统的运行安全和稳定。

常见的控制回路包括电压控制、频率控制、功率因数控制等。

3、自动化回路自动化回路主要用来实现对电力系统的自动化控制。

它通过对电力系统的各种状态和参数的监测，实现对电力系统设备的自动控制和自动调节，提高电力系统的运行效率和安全性。

常见的自动化回路包括自动切换、远动控制、事故自动闭合等。

二次回路的基本知识二次回路是电力系统中必不可少的一部分，它起到了很重要的作用。

本文将介绍二次回路的基本知识，包括其定义、组成、类型、应用等内容。

一、二次回路的定义二次回路是指由二次绕组组成的回路。

它是变压器保护和测量的重要部分，用来将变压器的量信息传递到保护、自动化或计量仪表中。

二次回路的主要作用是：将在主回路中的电流、电压等量信息转换成二次回路中的与之成比例的电信号，然后将其传输到保护装置、自动化或计量仪表中，以实现保护、控制、监测和计量等功能。

二次回路一般由二次绕组、导线、连接件、二次互感器、板式继电器、数字化测量装置等组成。

二、二次回路的组成1.二次绕组二次绕组是二次回路的核心部分，根据不同的应用需要，二次绕组可以制成不同类型的形式，如环形（八字形）、长形（纵横形）、独立式、多圈式、电源式等。

2.导线和连接件导线和连接件负责将二次绕组与互连器、板式继电器、数字化测量装置等连接起来，传输电信号和电能。

3.二次互感器二次互感器是用来将电流或电压信号进行再次转换的元件，一般由铁心和绕组组成，常用的有电流互感器和电压互感器两种。

4.板式继电器板式继电器是保护装置的重要组成部分，它负责对传来的信号进行判断和处理，从而实现保护和控制的功能，如过电流继电器、微机继电器等。

5.数字化测量装置数字化测量装置是对电能进行准确测量的元件，能够将经过二次回路传输过来的信号进行数字化处理，计算出所需要的电能参数，如电压、电流、功率因数等。

三、二次回路的类型二次回路根据其应用不同可分为以下几种类型。

1.保护回路保护回路是指用于传送变压器保护信息的二次回路，它的主要作用是：将主回路中供电设备出现故障时所产生的电流、电压信号转换成二次回路中的电信号，然后将其传输到保护装置中，以实现对设备进行及时的保护。

2.测量回路测量回路是指用于测量变压器中电能参数的二次回路，它主要用于对变压器中的电能进行计量和监测，并提供给电力部门进行收费。

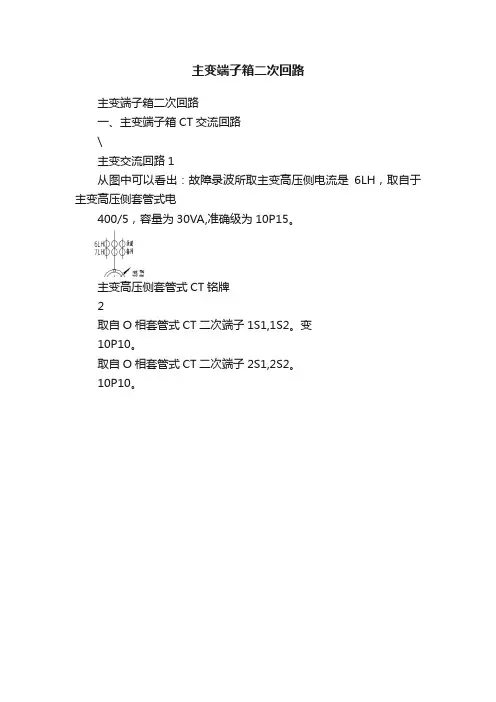

主变端子箱二次回路
主变端子箱二次回路
一、主变端子箱CT交流回路
\
主变交流回路1
从图中可以看出：故障录波所取主变高压侧电流是6LH，取自于主变高压侧套管式电
400/5，容量为30VA,准确级为10P15。

主变高压侧套管式CT铭牌
2
取自O相套管式CT二次端子1S1,1S2。

变
10P10。

取自O相套管式CT二次端子2S1,2S2。

10P10。

713为公共端，739为温度高跳闸（80度），714为主变有载重瓦斯跳闸，752
为主变本体重瓦斯跳闸，724为主变压力释放跳闸。

3、温度显示回路：
从图中可以看出733为1号温度计公共端，731、732均为温度显示；763为2号温度计公共端，761、762均为温度显示。

三、380V交流回路：
站用电1号馈线柜
站用电2号馈线柜主变端子箱DK空开
主变本体端子箱
2号主变风机控制箱
1号主变风机控制箱
中性点隔刀机构箱。

箱式变电站二次控制回路原理(一)箱式变电站二次控制回路简介什么是箱式变电站二次控制回路？箱式变电站二次控制回路是箱式变电站的重要组成部分，用于对电力系统进行监测、保护和控制。

它是将变电站的主要设备（如变压器、断路器、隔离开关等）进行组合和安装的一个封闭式设备。

箱式变电站二次控制回路的作用1.监测：箱式变电站二次控制回路通过各种传感器和监测装置，实时监测电力系统的运行参数，如电流、电压、频率等。

通过监测数据，我们可以了解电力系统的运行状态，及时发现故障并采取措施排除。

2.保护：箱式变电站二次控制回路根据设计规定的保护逻辑，对电力系统进行保护。

当发生故障时，它能够判断故障的位置，并迅速切除故障区域，保护电力设备以避免进一步损坏。

3.控制：箱式变电站二次控制回路可以对电力系统进行远程控制。

通过接收上级控制中心的指令，它可以实现开关设备的合闸和分闸，调节电流和电压等操作。

箱式变电站二次控制回路的原理1.信号采集：箱式变电站二次控制回路通过各种传感器采集电力系统的运行参数。

传感器将实时的电流、电压等信号转化为模拟信号，并传输给箱式变电站二次控制回路。

2.信号处理：箱式变电站二次控制回路对传感器采集到的模拟信号进行处理。

它会对信号进行滤波、放大、线性化等处理，以确保信号的准确性和可靠性。

3.保护逻辑：箱式变电站二次控制回路内置了一套保护逻辑，根据不同的保护需求进行设置。

当故障发生时，箱式变电站二次控制回路会根据保护逻辑判断故障的类型和位置，并发出相应的保护信号。

4.控制指令：箱式变电站二次控制回路通过与上级控制中心或其他设备的通讯接口，接收控制指令。

根据指令内容，箱式变电站二次控制回路对电力系统进行远程控制，实现开关设备的操作，实现对电力系统的控制。

箱式变电站二次控制回路的发展趋势随着信息技术的不断发展，箱式变电站二次控制回路也在不断演进。

未来，可以预见的一些发展趋势有：1.智能化：箱式变电站二次控制回路将越来越智能化，通过引入人工智能等技术，能够更好地分析和判断电力系统的运行情况，实现更高效的监测、保护和控制。

简述二次回路的内容一、二次回路的概念二次回路是指在电力系统中负责电能计量和保护的一种回路。

其设计原则是在一次回路之外再增加一级回路，实现对一次回路的监测和保护。

二、二次回路的组成二次回路由计量变压器、保护装置、监控装置、控制装置等设备组成。

1. 计量变压器计量变压器是二次回路中最为重要的组成部分之一。

它的作用是将一次回路中的电压和电流信号通过变比转换成一定的二次信号，以供计量、保护和监测。

2. 保护装置保护装置是二次回路中用于监测一次回路中电气设备工作状态的设备。

当一次回路中的电气设备出现故障时，保护装置能够及时发现并切断故障电路，保护电力系统的安全运行。

3. 监控装置监控装置是二次回路中用于监测电气设备的运行状态的设备。

它能够记录电气设备的运行参数，并在设备出现异常时及时报警，以便保障电力系统的安全运行。

4. 控制装置控制装置是二次回路中用于控制电气设备运行状态的设备。

它能够根据监测装置反馈的信息，对电气设备进行调节和控制，保障电力系统的正常运行。

三、二次回路的作用二次回路在电力系统中扮演着非常重要的角色，其主要作用如下：1. 电能计量：通过计量变压器将电量信号转化成二次电信号，实现对电能的计量；2. 电气设备保护：通过保护装置对一次回路中电气设备进行监测和保护，确保电力系统的安全运行；3. 电气设备监测：通过监测装置对电气设备的运行状态进行监测和记录，及时发现故障并进行维修；4. 电气设备控制：通过控制装置对电气设备进行调节和控制，确保电力系统的正常运行。

总之，二次回路是电力系统中不可或缺的一部分，为电力系统的稳定运行提供了保障。

二次回路基础知识1.二次回路的概念 (1)2.继电保护的概念 (1)继电保护的基本任务 (1)常见的保护： (2)带时限过流保护 (2)电流速断保护 (2)瓦斯保护 (3)变压器的常见故障及不正常状态 (3)变压器的保护 (3)3.常见的电器 (3)4.二次图 (4)二次图的分类： (4)看二次图的技巧： (4)二次图 (5)自保持功能的实现 (5)互锁功能的实现 (5)中间继电器 (6)热继电器 (6)1.二次回路的概念一次回路：由电力变压器、各种开关电器及配电线路，按一定顺序连接而成的表示电能输送和分配路线的电路。

二次回路：对一次回路的运行进行控制、监测、指示和保护的电路。

常用的二次设备有：测量仪表、控制及信号装置、继电保护装置、电网安全自动装置、远动装置、操作电源等。

二次设备通常由互感器二次绕组的出线和控制信号回路，按照设计要求进行连接。

2.继电保护的概念继电保护是一种能反映电力系统故障和不正常状态，并及时动作于断路器跳闸或发出信号的自动化设备。

继电保护回路包括测量部分、定值调整部分、逻辑部分和执行部分。

测量部分就是把能反映故障或不正常运行的特征的物理量检测出来。

并与保护的整定值进行比较，当其值达到整定动作值时，逻辑部分将根据被测量物理量的大小、性质、出现的顺序或它们的组合，是保护装置按一定的逻辑关系确定应有的动作，执行部分立即或延时发出报警信号或跳闸信号。

继电保护的基本任务供电系统发生短路故障或异常运行状态是不可能完全避免的。

继电保护的基本任务在于：1）有选择性地将故障元件从供电系统中快速、自动切除，使其损坏程度减至最轻，并保证最大限度地迅速恢复无故障部分的正常运行。

2）反应电气元件的异常运行状态，根据运行维护的具体条件和设备的承受能力，发出警报信号、减负荷或跳闸。

对继电保护系统的要求1）选择性：指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

变电所二次回路,知多少？
主要内容
1.二次回路的基本概念
2.二次回路的作用和组成
3.二次接线图
4.二次回路的标号原则及方法
5.断路器的控制、信号回路
6.控制回路的故障处理方法
1.二次回路的基本概念
在发电厂、变电所中，直接生产、输送和分配电能的设备称为一次设备。

而对一次设备进行控制、监视、保护测量及远动的设备称为二次设备。

将二次设备按规则连接成的电路称为二次回路。

如图：红色部分即为二次回路及设备。

其作用是通过对一次回路的监视、测量来反应一次回路状态并控制一次系统。

当其发生故障时能迅速切除故障、发出信号、以保证一次系统的安全、可靠、经济、合理地运行。

二次回路的设备为低压设备。

2.二次回路的组成及作用
3.二次接线图
分为：原理接线图、展开接线图和安装接线图
原理接线图：是和一次电路画在一起.所有仪表、电器以整体形式表示。

可直接显示出它们之间的相互联系。

当在复杂电路中阅读不便，一般不用。

箱变二次回路介绍35KV箱变二次回路介绍及保护定值整定箱变型号：S11-M-1600KVA 35+2*2.5%/0.69KV （无载调压方式）S-指三相变压器；11指性能水平代号；M-指全封闭接线形式△-Yn111、一次示意图：(1)高压侧:组成：DL高压真空负荷开关;DX高压熔断器DX1、DX2高压带电显示器JD接地刀闸 FZ1避雷器（2)低压侧：组成：QF；万能式低压断路器型号：NA1-2000M/3P In=2000A FB1-FB3：避雷器TA1-TA3：电流互感器 1500/5AQS:熔断器（刀溶开关）50A (维护时有的更换为40A) BK:控制变压器 690/220V控制变压器下面带总开关QF1(32A)---QF2-DF8(6A)二、低压侧二次回路1、电流测量回路：电流互感器--电流表PA1-PA3电流变送器BS1(输出4-20mA)说明：电流变送器BS1的输出送到端子排2XT:27-32，但没有引出线（没有作用）。

2、电压测量回路：低压侧断路器QF的下口每相引接有一个熔断器（保险）FU1-FU3(6A),三块电压表经熔断器接入，用于测量箱变低压侧的相间电压。

3、低压侧断路器二次回路控制电源：交流220V(QF5）（1）合闸回路：通过合闸按钮HA直接进行合闸操作(就地操作）（2）跳闸回路：①就地手动跳闸-TA按钮②保护跳闸：2ZJ-重瓦斯保护3ZJ-“超高温”4ZJ-压力释放保护箱变（变压器）本体配置的保护1、变压器重瓦斯保护WSJ-12、变压器轻瓦斯:KG(发信号）3、压力释放保护 :YSF4、变压器“超高温”保护WTJ-15、变压器“超温”保护KPT(发信号）6、说明：①图纸中变压器本体保护瓦斯继电器用“QJ”表示，但控制图中重瓦斯及轻瓦斯分别用“WSJ-1”、“KG”表示。

②图纸中变压器本体温度保护用“OTC”表示，但其输出接点分别用“WTJ-1”、“KPT”表示。

*变压器油温遥测温控仪XM :输出W01\W02(4-20mA),该回路没有使用。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要,发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等。

根据所起作用的不同，可将电气设备分为一次设备和二次设备。

1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：(1)、进行电能生产和转换的设备,如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要，电动机将电能转换为机械能.(2）、用于正常或事故时，接通和断开电路的开关设备,如断路器、隔离开关、熔断器、接触器等。

(3）、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

(4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5)、仪用互感器，如电流互感器和电压互感器,分别将电路中的大电流变成小电流、高电压变成低电压,供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全,前者为工作接地,后者为保护接地.2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备，称为二次设备，主要有以下几种：(1)、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2)、继电保护及自动装置.继电保护的作用是当发生故障时,作用于断路器跳闸，将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等.(3)、直流电源设备,如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等.（4）、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器,断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。
