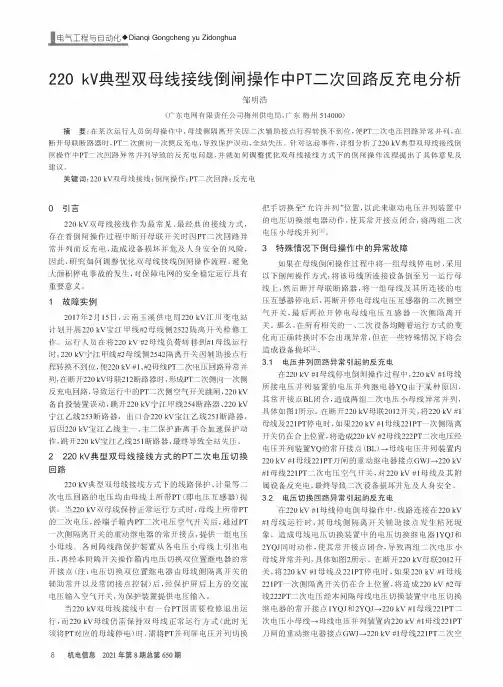

电气工程与自动化"Di/oqi Gongcheng yu Zidonghua220kV典型双母线接线倒闸操作中PT二次回路反充电分析邹明浩（广东电网有限责任公司梅州供电局，广东梅州514000）摘要:在某次运行人员倒母操作中，母线侧隔离开关因二次辅助接点行程转换不到位，使PT二次电压回路异常并列，在断开母联断路器时,PT二次侧向一次侧反充电,导致保护误动，全站失压。

针对这起事件，详细分析了220kV典型双母线接线倒 闸操作中PT二次回路异常并列导致的反充电问题，并双母线接线的倒闸操作流程了及建议。

关键词:220kV双母线接线;倒闸操作；PT二次回路;反充电0引言220k V双母线接线作为最常见、最经典的接线方式，存在着倒闸操作过程中断开母联开关时因PT二次回路异常并列反充电，并及人身安全的，因，双母线接线倒闸操作程，电事的，对保障电网的全运行具有1故障实例2017年2月15日，云南玉溪供电局220kV江川变电站计划开展220kV宝江甲线#2母线侧2522隔离开关：工作。

运行人员在将220kV#2母线转到#1母线运行时,220kV线#2母线侧2542隔离开关因辅助接点行程转换不到位，使220kV#1-#2母线PT二次电压回路异常并列,在断开220kV母联212断路器时，形成PT二次侧向一次侧反充电回路，导致运行中的PT二次侧开关闸,220kV 误动，开220kV线254断路器、220kV 线253断路器，220kV线251断路器，因220kV线一、二保护离保护动作，跳开220kV线251断路器，最导致全站失压。

2220kV典型双母线接线方式的PT二次电压切换回路220kV典型双母线接线方式下的线路保护、计量等二次电压回路的电压母线PT电压器）提供。

当220kV双母线保常运行方式时，母线上所带PT 的二次电压，PT二次电压开关，PT 一次侧隔离开关的动电器的常开接点，供一电压小母线。

隔线路保护电压小母线上引出电压，隔开关操作电压切换双位电器的常开接点（注：电压切换双位电器母线侧隔离开关的辅助常开以及常闭接点控制）后，经保护屏的交电压输入开关，为保护供电压输入。

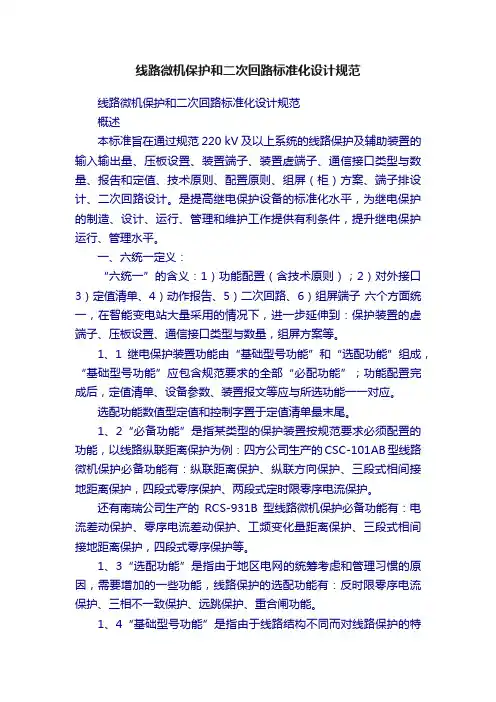

线路微机保护和二次回路标准化设计规范线路微机保护和二次回路标准化设计规范概述本标准旨在通过规范220 kV及以上系统的线路保护及辅助装置的输入输出量、压板设置、装置端子、装置虚端子、通信接口类型与数量、报吿和定值、技术原则、配置原则、组屏（柜）方案、端子排设计、二次回路设计。

是提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。

一、六统一定义：“六统一”的含义：1）功能配置（含技术原则）；2）对外接口3）定值清单、4）动作报告、5）二次回路、6）组屏端子六个方面统一，在智能变电站大量采用的情况下，进一步延伸到：保护装置的虚端子、压板设置、通信接口类型与数量，组屏方案等。

1、1继电保护装置功能由“基础型号功能”和“选配功能”组成，“基础型号功能”应包含规范要求的全部“必配功能”；功能配置完成后，定值清单、设备参数、装置报文等应与所选功能一一对应。

选配功能数值型定值和控制字置于定值清单最末尾。

1、2“必备功能”是指某类型的保护装置按规范要求必须配置的功能，以线路纵联距离保护为例：四方公司生产的CSC-101AB型线路微机保护必备功能有：纵联距离保护、纵联方向保护、三段式相间接地距离保护，四段式零序保护、两段式定时限零序电流保护。

还有南瑞公司生产的RCS-931B型线路微机保护必备功能有：电流差动保护、零序电流差动保护、工频变化量距离保护、三段式相间接地距离保护，四段式零序保护等。

1、3“选配功能”是指由于地区电网的统筹考虑和管理习惯的原因，需要增加的一些功能，线路保护的选配功能有：反时限零序电流保护、三相不一致保护、远跳保护、重合闸功能。

1、4“基础型号功能”是指由于线路结构不同而对线路保护的特殊功能要求；线路纵联差动保护的基础型号功能有：双光通道方式的串补电容的线路保护，双光通道方式的一般线路保护。

线路纵联距离保护的基础型号功能有：双光纤通道的纵联距离保护、光纤和载波通道同时接入的纵联距离保护、接点方式的纵联距离保护。

变电站220kV断路器本体三相不一致保护二次回路改进方法发布时间：2023-02-21T04:35:08.619Z 来源：《福光技术》2023年2期作者：廖湘凯[导读] 目前，除母联（分段）、主变压器、高压电抗器断路器选用的三相机械联动断路器外，220kV及以上电压等级的断路器多采用分相操作机构。

国网湖南省电力有限公司超高压变电公司湖南长沙 410004摘要：针对某些厂家220kV断路器人为误碰三相不一致中间继电器可能导致断路器本体三相不一致保护不正确动作的问题，利用断路器正常运行时常闭节点打开的情况，提出了断路器三相不一致保护二次回路改进方案。

经现场试验表明，所提出二次回路改进方法提高了断路器的运行可靠性，有效避免误碰造成事故。

关键词：断路器；三相不一致保护；误碰；二次回路改进1 引言目前，除母联（分段）、主变压器、高压电抗器断路器选用的三相机械联动断路器外，220kV及以上电压等级的断路器多采用分相操作机构。

线路单相故障断路器跳闸重合过程中，断路器本体机构原因造成分相跳闸后不能及时合上，线路非全相运行会产生零序和负序电流，持续一定时间后可能因此越级跳闸，影响系统安全稳定运行。

由于运行或检修人员操作不当误碰中间继电器、交串直、继电器元件可靠性降低等原因，造成断路器本体三相不一致保护误动的情况时有发生。

针对山东泰开ZF16-252型三相不一致回路的具体情况，对其二次回路进行改进，可以起到避免误碰造成断路器误动的作用。

2 山东泰开ZF16-252三相不一致保护回路隐患500kV望城变电站220kV望英线扩建采用山东泰开ZF16-252型成套GIS产品，三相不一致保护通过断路器机构本体实现，其跳闸启动回路采用先三相断路器常开节点并接后再串三相断路器常闭节点并接的方式。

在正常运行情况下，断路器三相合位，三相不一致跳闸启动压板1LP1及跳闸出口压板1LP2为投入状态，断路器常开节点闭合、常闭节点打开，回路直流电位如图1所示（红色表示正电位，棕色表示负电位）。

220kV变电站⼆次接线标准来源：螺丝⼑的故事本标准适⽤于南⽅电⽹220kV新建变电站10kV及以上电压等级电⽓⼆次回路的设计、施⼯、调试、验收⼯作。

运⾏变电站的扩建、改造⼯程，在确保施⼯安全和运⾏维护⽅便的基础上，可参照执⾏。

总体要求1、为防⽌主保护存在动作死区，两个相邻设备保护之间的保护范围应完全交叉；同时应避免当⼀套保护停⽤时，存在保护动作死区。

2、电流互感器的⼆次回路有且只能有⼀个接地点。

独⽴的、与其他互感器⼆次回路没有电的联系的电流互感器⼆次回路，宜在开关场实现⼀点接地。

由⼏组电流互感器⼆次绕组组成的和电流回路，应在第⼀级和电流处⼀点接地。

电流互感器的备⽤⼆次绕组，应在开关场短接并⼀点接地。

3、对于保护、安全⾃动装置、测量、计量等和电流回路，和电流之前的两个分⽀回路按各⾃电流互感器绕组独⽴标号，和电流之后还有串接设备的，其电流回路按边断路器的电流互感器绕组继续标号。

4、三相四线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤六线连接；三相三线接线的电能表，其计量专⽤的电流互感器⼆次绕组与电能表间应采⽤四线连接。

每相电流互感器的⼆次回路应相互独⽴，各相的中性线在接地点处并接。

5、电压互感器的⼆次回路只允许有⼀点接地。

经零相母线（N600）连通的⼏组电压互感器⼆次回路，应在继电器及通信室将N600⼀点接地，各电压互感器的中性线不得接有可能断开的断路器或熔断器等。

独⽴的、与其他互感器没有电⽓联系的电压互感器，其⼆次回路可以在开关场实现⼀点接地。

6、从开关场地到继电器室的电压互感器每组⼆次绕组的4根引⼊线及开⼝三⾓接线的剩余电压绕组的2根引⼊线均应使⽤相互独⽴的电缆，不得共⽤。

7、在任何情况下均不得并接第⼀组、第⼆组跳闸回路，避免形成寄⽣回路。

8、正负电源端⼦之间，跳、合闸引出端⼦与正电源端⼦之间应⾄少间隔1个空端⼦。

9、正常运⾏⽅式下，直流负载宜平均分配在两段直流母线上。

10、双重化配置的保护、安全⾃动装置、⾃动化设备、⽹络交换机设备所采⽤的直流电源应取⾃不同段直流母线，且两组直流电源回路之间不允许采⽤⾃动切换。

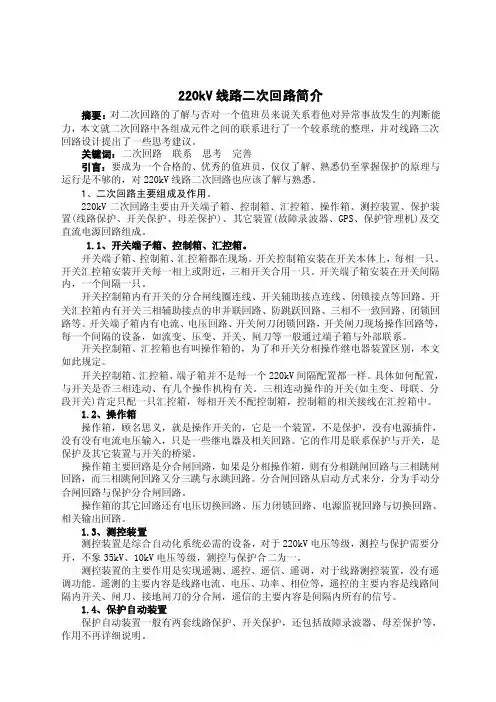

220kV线路二次回路简介摘要：对二次回路的了解与否对一个值班员来说关系着他对异常事故发生的判断能力，本文就二次回路中各组成元件之间的联系进行了一个较系统的整理，并对线路二次回路设计提出了一些思考建议。

关键词：二次回路联系思考完善引言：要成为一个合格的、优秀的值班员，仅仅了解、熟悉仍至掌握保护的原理与运行是不够的，对220kV线路二次回路也应该了解与熟悉。

1、二次回路主要组成及作用。

220kV二次回路主要由开关端子箱、控制箱、汇控箱、操作箱、测控装置、保护装置(线路保护、开关保护、母差保护)、其它装置(故障录波器、GPS、保护管理机)及交直流电源回路组成。

1.1、开关端子箱、控制箱、汇控箱。

开关端子箱、控制箱、汇控箱都在现场。

开关控制箱安装在开关本体上，每相一只。

开关汇控箱安装开关每一相上或附近，三相开关合用一只。

开关端子箱安装在开关间隔内，一个间隔一只。

开关控制箱内有开关的分合闸线圈连线、开关辅助接点连线、闭锁接点等回路。

开关汇控箱内有开关三相辅助接点的串并联回路、防跳跃回路、三相不一致回路、闭锁回路等。

开关端子箱内有电流、电压回路、开关闸刀闭锁回路，开关闸刀现场操作回路等，每一个间隔的设备，如流变、压变、开关、闸刀等一般通过端子箱与外部联系。

开关控制箱、汇控箱也有叫操作箱的，为了和开关分相操作继电器装置区别，本文如此规定。

开关控制箱、汇控箱、端子箱并不是每一个220kV间隔配置都一样。

具体如何配置，与开关是否三相连动、有几个操作机构有关。

三相连动操作的开关(如主变、母联、分段开关)肯定只配一只汇控箱，每相开关不配控制箱，控制箱的相关接线在汇控箱中。

1.2、操作箱操作箱，顾名思义，就是操作开关的，它是一个装置，不是保护，没有电源插件，没有没有电流电压输入，只是一些继电器及相关回路。

它的作用是联系保护与开关，是保护及其它装置与开关的桥梁。

操作箱主要回路是分合闸回路，如果是分相操作箱，则有分相跳闸回路与三相跳闸回路，而三相跳闸回路又分三跳与永跳回路。

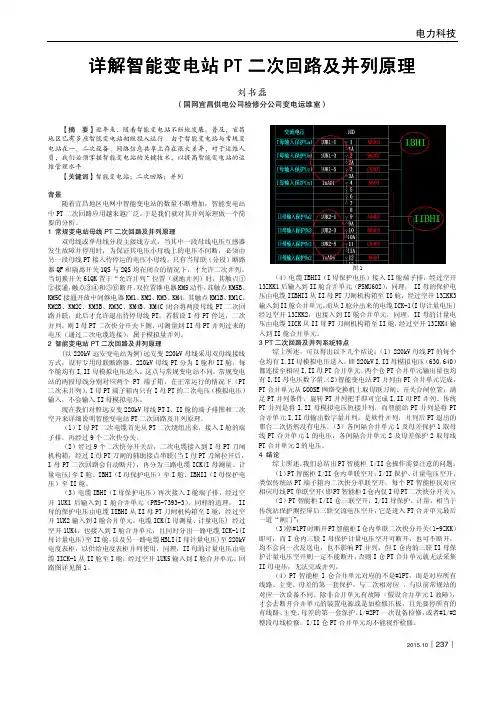

电力科技2015.10︱237︱详解智能变电站PT 二次回路及并列原理二次回路及并列原理刘书磊（国网宜昌供电公司检修分公司变电运维室）【摘 要】近年来，随着智能变电站不断地发展、普及，宜昌地区已有多座智能变电站相继投入运行。

由于智能变电站与常规变电站在一、二次设备、网络信息共享上存在很大差异，对于运维人员，我们必须掌握智能变电站的关键技术，以提高智能变电站的运维管理水平。

【关键词】智能变电站；二次回路；并列 背景随着宜昌地区电网中智能变电站的数量不断增加，智能变电站中PT 二次回路应用越来越广泛，于是我们就对其并列原理做一个简要的分析。

1 常规变电站母线PT 二次回路及并列原理双母线或单母线分段主接线方式，当其中一段母线电压互感器发生故障并停用时，为保证其电压小母线上的电压不间断，必须由另一段母线PT 接入待停运的电压小母线。

只有当母联（分段）断路器QF 和隔离开关1QS 与2QS 均在闭合的情况下，才允许二次并列。

当切换开关61QK 置于“允许并列”位置（就地并列）时，其触点①②接通，触点③④和⑤⑥断开，双位置继电器KM5动作，其触点KM5B、KM5C 接通开放中间继电器KM1、KM2、KM3、KM4，其触点KM1B、KM1C、KM2B、KM2C、KM3B、KM3C、KM4B、KM4C 闭合将两段母线PT 二次回路并联，此后才允许退出待停母线PT。

若假设I 母PT 停运，二次并列，则I 母PT 二次快分开关下侧，可测量到II 母PT 并列过来的电压（通过二次电缆连接），属于模拟量并列。

2 智能变电站PT 二次回路及并列原理(以220kV 远安变电站为例)远安变220kV 母线采用双母线接线方式，设有专用母联断路器。

220kV 母线PT 分为I 舱和II 舱，每个舱均有I,II 母模拟电压送入，这点与常规变电站不同。

常规变电站的两段母线分别对应两个PT 端子箱，在正常运行的情况下（PT 二次未并列），I 母PT 端子箱内只有I 母PT 的二次电压（模拟电压）输入，不会输入II 母模拟电压。

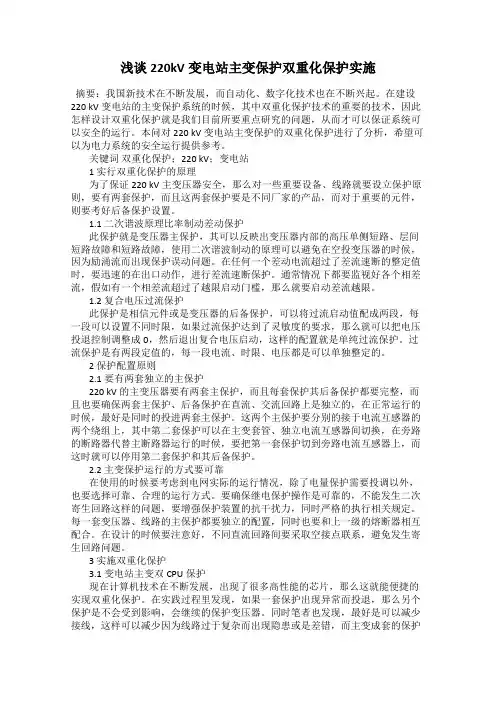

浅谈220kV变电站主变保护双重化保护实施摘要：我国新技术在不断发展，而自动化、数字化技术也在不断兴起。

在建设220 kV变电站的主变保护系统的时候，其中双重化保护技术的重要的技术，因此怎样设计双重化保护就是我们目前所要重点研究的问题，从而才可以保证系统可以安全的运行。

本问对220 kV变电站主变保护的双重化保护进行了分析，希望可以为电力系统的安全运行提供参考。

关键词双重化保护；220 kV；变电站1 实行双重化保护的原理为了保证220 kV主变压器安全，那么对一些重要设备、线路就要设立保护原则，要有两套保护，而且这两套保护要是不同厂家的产品，而对于重要的元件，则要考好后备保护设置。

1.1 二次谐波原理比率制动差动保护此保护就是变压器主保护，其可以反映出变压器内部的高压单侧短路、层间短路故障和短路故障，使用二次谐波制动的原理可以避免在空投变压器的时候，因为励涌流而出现保护误动问题。

在任何一个差动电流超过了差流速断的整定值时，要迅速的在出口动作，进行差流速断保护。

通常情况下都要监视好各个相差流，假如有一个相差流超过了越限启动门槛，那么就要启动差流越限。

1.2 复合电压过流保护此保护是相信元件或是变压器的后备保护，可以将过流启动值配成两段，每一段可以设置不同时限，如果过流保护达到了灵敏度的要求，那么就可以把电压投退控制调整成0，然后退出复合电压启动，这样的配置就是单纯过流保护。

过流保护是有两段定值的，每一段电流、时限、电压都是可以单独整定的。

2 保护配置原则2.1 要有两套独立的主保护220 kV的主变压器要有两套主保护，而且每套保护其后备保护都要完整，而且也要确保两套主保护、后备保护在直流、交流回路上是独立的，在正常运行的时候，最好是同时的投进两套主保护。

这两个主保护要分别的接于电流互感器的两个绕组上，其中第二套保护可以在主变套管、独立电流互感器间切换，在旁路的断路器代替主断路器运行的时候，要把第一套保护切到旁路电流互感器上，而这时就可以停用第二套保护和其后备保护。

南方电网kV变电站二次接线标准————————————————————————————————作者：————————————————————————————————日期：南方电网系统〔2012〕60号附件ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准Q/CSG11102001-2012 南方电网220kV变电站二次接线标准Technical specification for 220kV substation'ssecondary connection of CSG2012-12-25 发布2013-01-01 实施中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (3)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (4)6.1 总体原则 (4)6.2 直流回路 (4)6.3 信号及其它回路 (5)6.4 交流电流回路 (6)6.5 交流电压回路 (6)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 220kV线路二次回路原理图集； (8)A.2 220kV主变压器二次回路原理图集； (8)A.3 220kV母线保护二次回路原理图集； (8)A.4 220kV母联及分段二次回路原理图集； (8)A.5 110kV线路二次回路原理图集； (8)A.6 110kV母线保护二次回路图集； (8)A.7 110kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。

(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
