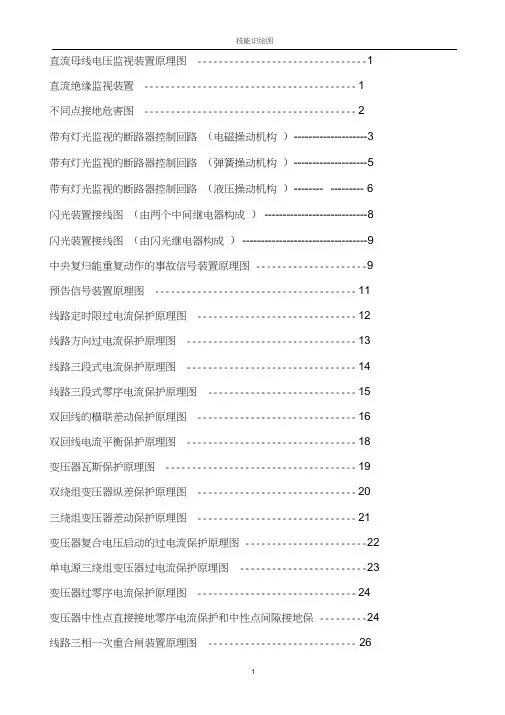

直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。

直流母线电压监视装置原理图 -------------------------------- 1直流绝缘监视装置 ---------------------------------------- 1不同点接地危害图 ---------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）-------------------- 3带有灯光监视的断路器控制回路（弹簧操动机构）-------------------- 5带有灯光监视的断路器控制回路（液压操动机构）-------- --------- 6闪光装置接线图（由两个中间继电器构成） ---------------------------- 8闪光装置接线图（由闪光继电器构成） ---------------------------------- 9中央复归能重复动作的事故信号装置原理图--------------------- 9预告信号装置原理图 -------------------------------------- 11线路定时限过电流保护原理图 ------------------------------ 12线路方向过电流保护原理图 -------------------------------- 13线路三段式电流保护原理图 -------------------------------- 14线路三段式零序电流保护原理图 ---------------------------- 15双回线的横联差动保护原理图 ------------------------------ 16双回线电流平衡保护原理图 -------------------------------- 18变压器瓦斯保护原理图 ------------------------------------ 19双绕组变压器纵差保护原理图 ------------------------------ 20三绕组变压器差动保护原理图 ------------------------------ 21变压器复合电压启动的过电流保护原理图 ----------------------- 22单电源三绕组变压器过电流保护原理图 ------------------------ 23变压器过零序电流保护原理图 ------------------------------ 24变压器中性点直接接地零序电流保护和中性点间隙接地保--------- 24线路三相一次重合闸装置原理图 ---------------------------- 26自动按频率减负荷装置（LALF）原理图-------------------- 29储能电容器组接线图 -------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 --------------------- 29变压器强油循环风冷却器工作和备用电源自动切换回路图--------- 30变电站事故照明原理接线图 -------------------------------- 31开关事故跳闸音响回路原理接线图 -------------------------- 31二次回路展开图说明（10KV 线路保护原理图）---------------------- 32直流回路展开图说明 -------------------------------------- 331、图E-103 为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。

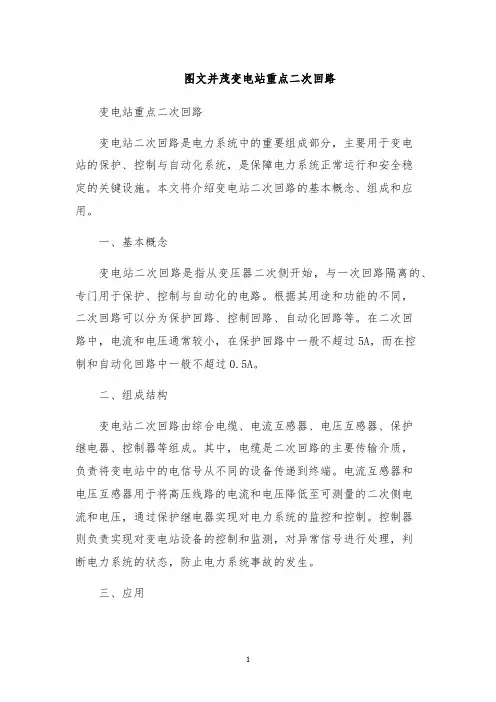

图文并茂变电站重点二次回路变电站重点二次回路变电站二次回路是电力系统中的重要组成部分，主要用于变电站的保护、控制与自动化系统，是保障电力系统正常运行和安全稳定的关键设施。

本文将介绍变电站二次回路的基本概念、组成和应用。

一、基本概念变电站二次回路是指从变压器二次侧开始，与一次回路隔离的、专门用于保护、控制与自动化的电路。

根据其用途和功能的不同，二次回路可以分为保护回路、控制回路、自动化回路等。

在二次回路中，电流和电压通常较小，在保护回路中一般不超过5A，而在控制和自动化回路中一般不超过0.5A。

二、组成结构变电站二次回路由综合电缆、电流互感器、电压互感器、保护继电器、控制器等组成。

其中，电缆是二次回路的主要传输介质，负责将变电站中的电信号从不同的设备传递到终端。

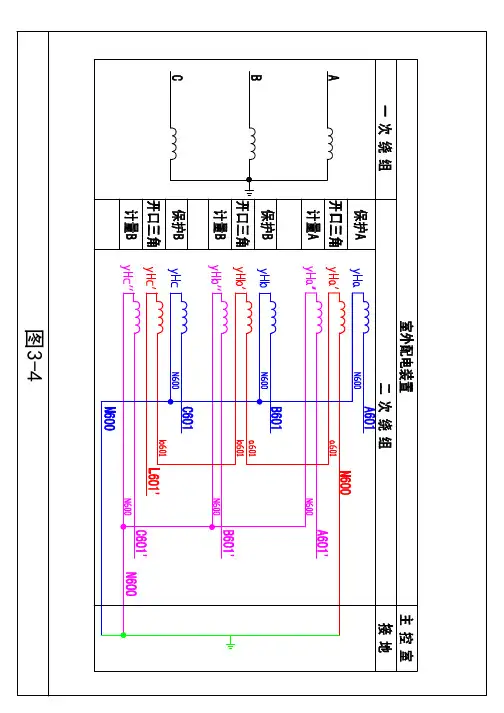

电流互感器和电压互感器用于将高压线路的电流和电压降低至可测量的二次侧电流和电压，通过保护继电器实现对电力系统的监控和控制。

控制器则负责实现对变电站设备的控制和监测，对异常信号进行处理，判断电力系统的状态，防止电力系统事故的发生。

三、应用在变电站中，二次回路扮演着重要的角色。

它们在保护、控制和自动化方面发挥着关键的作用，保障着电力系统的正常运行和安全稳定。

1、保护回路保护回路在变电站中占据着非常重要的位置。

它主要负责电力系统的保护，当电力系统发生故障时，保护回路能够迅速实现对故障元件进行保护，并防止故障进一步扩大。

常见的保护回路包括过电流保护、零序保护、地闸保护、差动保护等。

2、控制回路控制回路主要用来实现对电力系统设备的控制。

它通过监测电力系统的状态和参数，对设备进行控制和调节，保证电力系统的运行安全和稳定。

常见的控制回路包括电压控制、频率控制、功率因数控制等。

3、自动化回路自动化回路主要用来实现对电力系统的自动化控制。

它通过对电力系统的各种状态和参数的监测，实现对电力系统设备的自动控制和自动调节，提高电力系统的运行效率和安全性。

常见的自动化回路包括自动切换、远动控制、事故自动闭合等。

图5-2
图5-3
1
2
3
4
图5-4-1
图5-4-2
对任何一个微机操作箱，我们都可以用“4个点”、“6个点”、“8个点”、“9个点”这四种方法来分析，以完成接线，并搞清楚回路走向。

4个点：1（正电源，空开下端）、2（负电源，空开下端）、7（操作箱合闸回路出口端）、7（操作箱跳闸回路出口端）； 6个点：在4个点的基础上，增加3（手动合闸输入端）、33（手动跳闸输入端）； 8个点：在6个点的基础上，增加6（红灯）、36（绿灯）； 9个点：在8个点的基础上，增加R133（外部保护跳闸输入端）。

这一点留待后文再详细讲解。

我们可以随便找一套110kV 线路保护或者变压器保护的二次图纸，看一下操作回路相关的原理图和端子排图，找一找从微机保护屏外引的是不是这8个点，这8个点中是否1、3、33、6、36与微机测控屏相联系，1、2、7、37与断路器机构箱相联系。

补记：这其实也是看二次图纸的一个好方法，首先确定这个回路涉及到哪几个设备，原理图中这些设备之间的联系必然通过控制电缆完成，那么端子排的接线也就明了了。

7.2.4.2隔离开关电动机构控制回路
图7-7中下半部分就是CSI-200E 中针对隔离开关电动机构的控
制接点。

就控制回路整体而言，隔离开关与断路器的最大区别就是：隔离开关的控制回路没有操作箱。

5
7-
图
I1I3I2I4I5I4I3
图8-2
I2I1
图8-10
①图
8-12
②
图9-1
①②③④
图9-2-2。

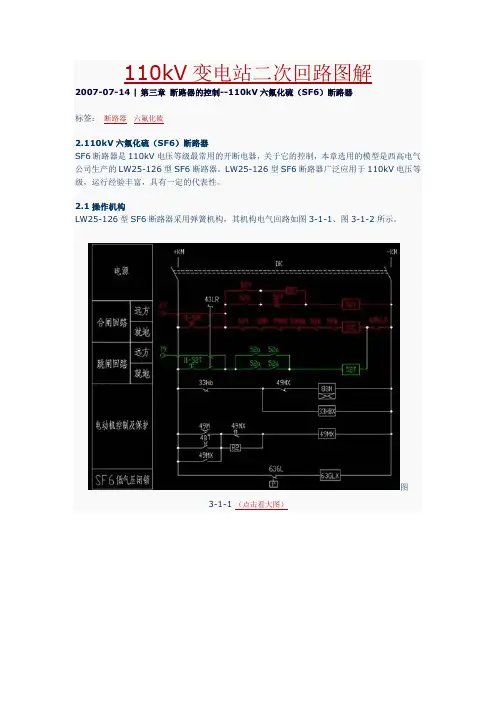

110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。

LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。

2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。

图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。

图3-1-2所示为弹簧储能电机的电源回路。

主要部件的符号与名称对应关系如表3-1所示。

表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。

“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。

正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。

《变电站典型二次回路图解》二次接线与继电保护作为两个专业分开。

虽然两者有着千丝万缕的联系，但是在教学上应该予以更大程度的独立化，进行二次接线的学习，或者说尽快的学会看二次图纸，不涉及较深的继电保护原理。

在微机保护时代，一般技术人员已经很少参与保护装置的研发工作，所以，对于微机保护在继电保护原理方面的工作方式，我们当中的大多数人不需要进行太深入的学习。

很多知识点，我们只要简单的了解或者记住结论就可以了。

“二次回路复杂吗？难学吗？”事实上，我认为，只要你明白一个“干电池、开关、灯泡”组成的照明回路是如何工作的，那么你就算是入门了。

为什么这么说呢？针对二次回路分析的文章有很多，从各个方面对绘图、识图等方面进行了阐述。

实事求是的讲，作为入门的一种学习途径，我认为大家恰恰忽略了最为简单的方法：从纯粹电路学的角度来看二次回路。

二次回路是什么？它的本质就是一个两端电压为220V 的直流回路罢了。

从电路学的角度来看二次回路，也正符合了我最初“尽量抛开继电保护原理”学习二次回路的思路。

第一章微机型二次设备的工作方式一般来说，我们将变电站内所有的微机型二次设备统称为“微机保护”，实际上这个叫法是很不确切的。

从功能上讲，我们可以将变电站自动化系统中的微机型二次设备设备分为微机保护、微机测控、操作箱（目前一般与微机保护整合为一台装置内，以往多为独立装置）、自动装置、远动设备等。

按照这种分类方法，可以将二次回路的分析更加详细，易于理解。

现简单介绍一下各类设备的主要功能：微机保护采集电流量、电压量及相关状态量数据，按照不同的算法实现对电力设备的保护功能，根据计算结果做出判断并发出针对断路器的相应操作指令。

微机测控的主要功能是测量及控制，可以采集电流量、电压量及状态量并能发出针对断路器及其它电动机构的操作指令，取代的是常规变电站中的测量仪表（电流表、电压表、功率表）、就地及远传信号系统和控制回路。

操作箱用于执行各种针对断路器的操作指令，这类指令分为合闸、分闸、闭锁三种，可能来自多个方面，例如本间隔微机保护、微机测控、强电手操装置、外部微机保护、自动装置、本间隔断路器机构等。

《变电站典型二次回路图解》二次接线与继电保护作为两个专业分开。

虽然两者有着千丝万缕的联系，但是在教学上应该予以更大程度的独立化，进行二次接线的学习，或者说尽快的学会看二次图纸，不涉及较深的继电保护原理。

在微机保护时代，一般技术人员已经很少参与保护装置的研发工作，所以，对于微机保护在继电保护原理方面的工作方式，我们当中的大多数人不需要进行太深入的学习。

很多知识点，我们只要简单的了解或者记住结论就可以了。

“二次回路复杂吗？难学吗？”事实上，我认为，只要你明白一个“干电池、开关、灯泡”组成的照明回路是如何工作的，那么你就算是入门了。

为什么这么说呢？针对二次回路分析的文章有很多，从各个方面对绘图、识图等方面进行了阐述。

实事求是的讲，作为入门的一种学习途径，我认为大家恰恰忽略了最为简单的方法：从纯粹电路学的角度来看二次回路。

二次回路是什么？它的本质就是一个两端电压为220V 的直流回路罢了。

从电路学的角度来看二次回路，也正符合了我最初“尽量抛开继电保护原理”学习二次回路的思路。

第一章微机型二次设备的工作方式一般来说，我们将变电站内所有的微机型二次设备统称为“微机保护”，实际上这个叫法是很不确切的。

从功能上讲，我们可以将变电站自动化系统中的微机型二次设备设备分为微机保护、微机测控、操作箱（目前一般与微机保护整合为一台装置内，以往多为独立装置）、自动装置、远动设备等。

按照这种分类方法，可以将二次回路的分析更加详细，易于理解。

现简单介绍一下各类设备的主要功能：微机保护采集电流量、电压量及相关状态量数据，按照不同的算法实现对电力设备的保护功能，根据计算结果做出判断并发出针对断路器的相应操作指令。

微机测控的主要功能是测量及控制，可以采集电流量、电压量及状态量并能发出针对断路器及其它电动机构的操作指令，取代的是常规变电站中的测量仪表（电流表、电压表、功率表）、就地及远传信号系统和控制回路。

操作箱用于执行各种针对断路器的操作指令，这类指令分为合闸、分闸、闭锁三种，可能来自多个方面，例如本间隔微机保护、微机测控、强电手操装置、外部微机保护、自动装置、本间隔断路器机构等。
