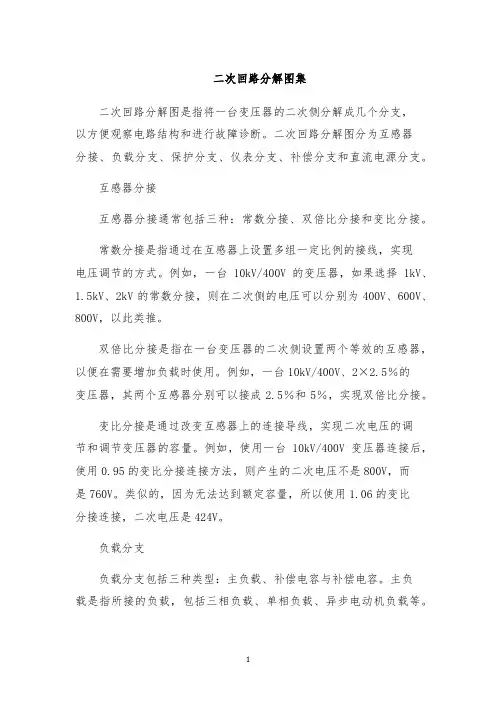

二次回路分解图集二次回路分解图是指将一台变压器的二次侧分解成几个分支，以方便观察电路结构和进行故障诊断。

二次回路分解图分为互感器分接、负载分支、保护分支、仪表分支、补偿分支和直流电源分支。

互感器分接互感器分接通常包括三种：常数分接、双倍比分接和变比分接。

常数分接是指通过在互感器上设置多组一定比例的接线，实现电压调节的方式。

例如，一台10kV/400V的变压器，如果选择1kV、1.5kV、2kV的常数分接，则在二次侧的电压可以分别为400V、600V、800V，以此类推。

双倍比分接是指在一台变压器的二次侧设置两个等效的互感器，以便在需要增加负载时使用。

例如，一台10kV/400V、2×2.5％的变压器，其两个互感器分别可以接成2.5％和5％，实现双倍比分接。

变比分接是通过改变互感器上的连接导线，实现二次电压的调节和调节变压器的容量。

例如，使用一台10kV/400V变压器连接后，使用0.95的变比分接连接方法，则产生的二次电压不是800V，而是760V。

类似的，因为无法达到额定容量，所以使用1.06的变比分接连接，二次电压是424V。

负载分支负载分支包括三种类型：主负载、补偿电容与补偿电容。

主负载是指所接的负载，包括三相负载、单相负载、异步电动机负载等。

补偿电容是指串联在电路中的电容器，用于提高电路的功率因数；补偿电感则是用于提高电路的阻抗。

保护分支保护分支用于对电气设备进行过电流、过电压和接地等方面的保护。

通常包括过载保护、短路保护、地 fault 保护和跳闸器保护。

仪表分支仪表分支一般包括电流互感器、电压表和电流表等，用于测量电路中的电流、电压等参数。

电流互感器通常接在短路保护器，电流表则通常接在变电站的控制仪器。

补偿分支补偿分支用于提高电路的功率因数，通常包括浪涉补偿、并联补偿和定值补偿三种方式。

其中，浪涉补偿通常用在系统中未恰当的负载造成功率因数低的情况下；并联补偿通常用于将大小匹配的电容器进行并联，以达到提高功率因数的目的；定值补偿则是用特定容量的电容器和1：1的自耦变压器连接，在无负载情况下以其固有频率谐振，并形成定值补偿。

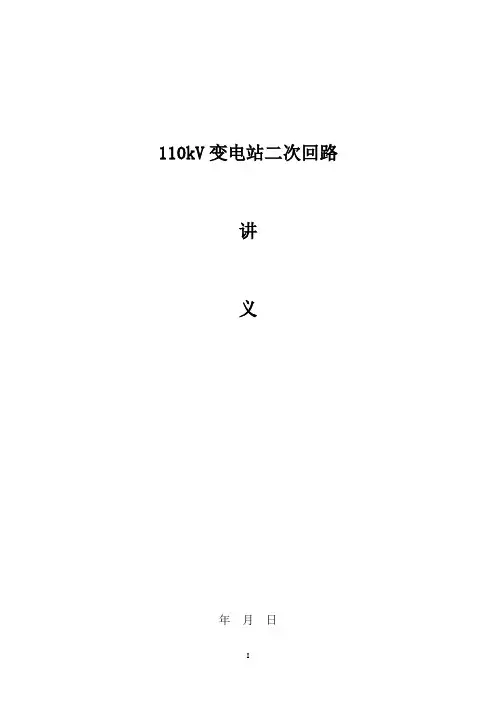

110kV变电站二次回路讲义年月日目录前言 (1)第一章微机保护的工作方式 (1)1.继电保护技术的发展 (1)2.微机保护的工作方式 (1)2.1开入 (1)2.2开出 (1)3.微机保护、测控与操作箱 (2)第二章电流互感器和电压互感器 (3)1.电流互感器1.1 5A还是1A? (3)1.2 10P10、0.5还是0.2S？ (3)1.3 星形还是三角形？ (3)1.4 A、C还是A、B、C？ (3)1.5 接地还是不接地？ (4)2.电压互感器 (4)2.1 V-V、星形还是开口三角? (4)2.2 开关场还是主控室？ (5)2.3 重动还是并列? (6)第三章断路器的控制--综述 (8)2.110kV六氟化硫（SF6）断路器 (8)2.1操作机构 (8)2.2合闸回路 (10)2.3跳闸回路 (12)2.4辅助回路 (12)3.LFP-941A的操作箱 (12)3.1合闸回路 (14)3.2跳闸回路 (15)3.3“防跳”回路 (15)3.4断路器操作闭锁回路 (16)4.35kV真空/六氟化硫断路器 (17)4.1ZW30-40.5真空断路器 (17)第四章110kV线路保护二次接线--综述 (22)1.综述 (22)1.1RCS-941A (22)1.2CSI-200E (22)2.RCS-941A (22)2.2电源回路 (22)2.3电流回路 (23)2.4电压回路 (23)2.6出口回路 (24)2.7操作回路 (26)3.CSI-200E (26)3.2主要技术指标 (26)3.3电流电压回路 (26)3.4控制回路 (27)第五章110kV主变保护二次接线--综述 (29)2.RCS-9671 (29)2.2电流回路 (30)2.3出口回路 (31)3.RCS-9681＆RCS-9682 (32)3.2电流回路 (32)3.3出口回路 (33)3.3出口回路 (34)4.RCS-9661 (35)4.2非电量保护起动回路 (35)第六章备自投装置二次接线 (37)1.综述 (37)2.CSB-21A (37)2.2输入与输出 (37)2.3动作分析 (39)第七章110kV外桥的保护配置 (41)1.综述 (41)2.系统接线 (42)3.保护配置 (43)4.110kV外桥线路保护 (43)第八章10kV开关柜专题--10kV出线柜 (49)1、综述 (49)2、10kV电缆出线中置柜的二次接线 (49)2.1继电器室 (50)2.2断路器室 (50)2.3 RCS-9611A (53)2.4 KZN1-12-04开关柜 (55)3、XGN开关柜的二次接线 (60)第九章电气联锁回路 (61)1、联锁的概念 (61)2、10kV分段断路器与主变10kV进线断路器的联锁 (61)3、GIS电动机构的联锁 (62)4、闭锁的概念 (64)第十章220kV线路保护二次回路--综述 (66)1.分相操作： (66)2.两个跳闸回路： (66)3.操作回路分析 (67)第十一章插补3--备自投装置二次接线 (70)1、概述 (70)2、PT重动 (70)3、电压并列 (71)4、内桥接线的备自投 (72)4.1进线备自投 (72)4.2桥备自投 (72)5、电压接线出现的问题 (73)第十二章插补4---TWJ接线对“控制信号回路断线”的影响 (76)前言目前，在针对电力系统电力专业的培训教材中，关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。

直流母线电压监视装置原理图 -------------------------------- 1直流绝缘监视装置 ---------------------------------------- 1不同点接地危害图 ---------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）-------------------- 3带有灯光监视的断路器控制回路（弹簧操动机构）-------------------- 5带有灯光监视的断路器控制回路（液压操动机构）-------- --------- 6闪光装置接线图（由两个中间继电器构成） ---------------------------- 8闪光装置接线图（由闪光继电器构成） ---------------------------------- 9中央复归能重复动作的事故信号装置原理图--------------------- 9预告信号装置原理图 -------------------------------------- 11线路定时限过电流保护原理图 ------------------------------ 12线路方向过电流保护原理图 -------------------------------- 13线路三段式电流保护原理图 -------------------------------- 14线路三段式零序电流保护原理图 ---------------------------- 15双回线的横联差动保护原理图 ------------------------------ 16双回线电流平衡保护原理图 -------------------------------- 18变压器瓦斯保护原理图 ------------------------------------ 19双绕组变压器纵差保护原理图 ------------------------------ 20三绕组变压器差动保护原理图 ------------------------------ 21变压器复合电压启动的过电流保护原理图 ----------------------- 22单电源三绕组变压器过电流保护原理图 ------------------------ 23变压器过零序电流保护原理图 ------------------------------ 24变压器中性点直接接地零序电流保护和中性点间隙接地保--------- 24线路三相一次重合闸装置原理图 ---------------------------- 26自动按频率减负荷装置（LALF）原理图-------------------- 29储能电容器组接线图 -------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 --------------------- 29变压器强油循环风冷却器工作和备用电源自动切换回路图--------- 30变电站事故照明原理接线图 -------------------------------- 31开关事故跳闸音响回路原理接线图 -------------------------- 31二次回路展开图说明（10KV 线路保护原理图）---------------------- 32直流回路展开图说明 -------------------------------------- 331、图E-103 为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。

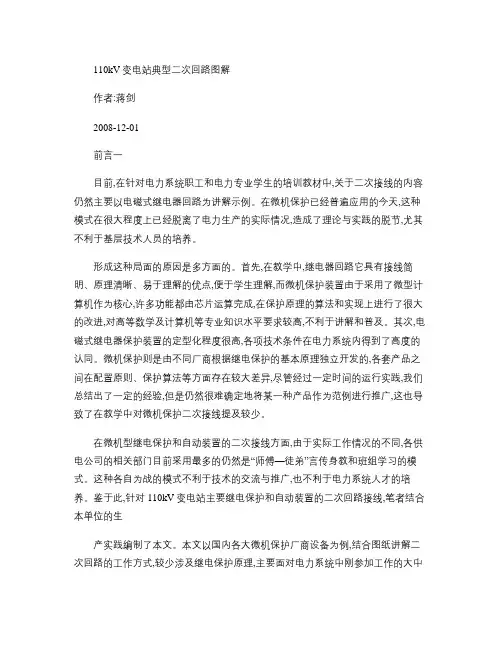

110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。

在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。

形成这种局面的原因是多方面的。

首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。

其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。

微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。

在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。

这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。

鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。

本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。

前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。

虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。

搜狐博客> 左路传中> 日志> 110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。

LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。

2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。

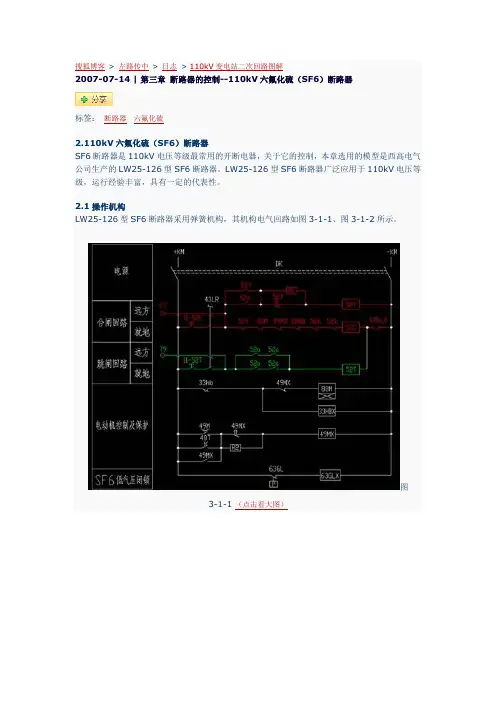

图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。

图3-1-2所示为弹簧储能电机的电源回路。

主要部件的符号与名称对应关系如表3-1所示。

表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。

“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。

正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。

图5-2
图5-3
1
2
3
4
图5-4-1
图5-4-2
对任何一个微机操作箱，我们都可以用“4个点”、“6个点”、“8个点”、“9个点”这四种方法来分析，以完成接线，并搞清楚回路走向。

4个点：1（正电源，空开下端）、2（负电源，空开下端）、7（操作箱合闸回路出口端）、7（操作箱跳闸回路出口端）； 6个点：在4个点的基础上，增加3（手动合闸输入端）、33（手动跳闸输入端）； 8个点：在6个点的基础上，增加6（红灯）、36（绿灯）； 9个点：在8个点的基础上，增加R133（外部保护跳闸输入端）。

这一点留待后文再详细讲解。

我们可以随便找一套110kV 线路保护或者变压器保护的二次图纸，看一下操作回路相关的原理图和端子排图，找一找从微机保护屏外引的是不是这8个点，这8个点中是否1、3、33、6、36与微机测控屏相联系，1、2、7、37与断路器机构箱相联系。

补记：这其实也是看二次图纸的一个好方法，首先确定这个回路涉及到哪几个设备，原理图中这些设备之间的联系必然通过控制电缆完成，那么端子排的接线也就明了了。

7.2.4.2隔离开关电动机构控制回路
图7-7中下半部分就是CSI-200E 中针对隔离开关电动机构的控
制接点。

就控制回路整体而言，隔离开关与断路器的最大区别就是：隔离开关的控制回路没有操作箱。

5
7-
图
I1I3I2I4I5I4I3
图8-2
I2I1
图8-10
①图
8-12
②
图9-1
①②③④
图9-2-2。

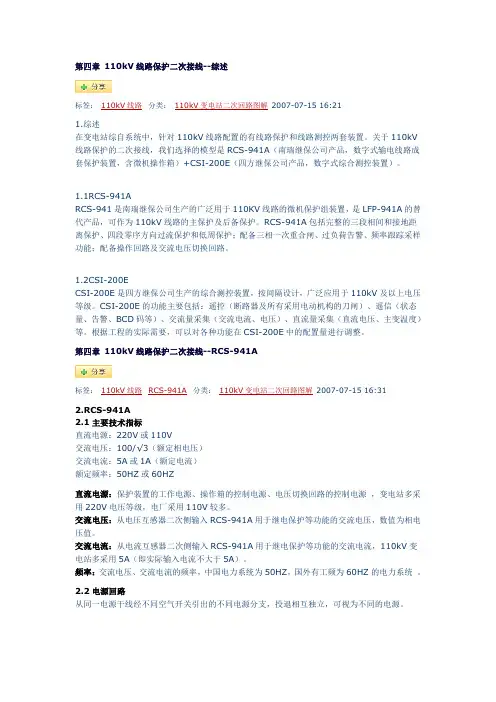

第四章110kV线路保护二次接线--综述标签：110kV线路分类：110kV变电站二次回路图解2007-07-15 16:211.综述在变电站综自系统中，针对110kV线路配置的有线路保护和线路测控两套装置。

关于110kV 线路保护的二次接线，我们选择的模型是RCS-941A（南瑞继保公司产品，数字式输电线路成套保护装置，含微机操作箱）+CSI-200E（四方继保公司产品，数字式综合测控装置）。

1.1RCS-941ARCS-941是南瑞继保公司生产的广泛用于110KV线路的微机保护组装置，是LFP-941A的替代产品，可作为110kV线路的主保护及后备保护。

RCS-941A包括完整的三段相间和接地距离保护、四段零序方向过流保护和低周保护；配备三相一次重合闸、过负荷告警、频率跟踪采样功能；配备操作回路及交流电压切换回路。

1.2CSI-200ECSI-200E是四方继保公司生产的综合测控装置，按间隔设计，广泛应用于110kV及以上电压等级。

CSI-200E的功能主要包括：遥控（断路器及所有采用电动机构的刀闸）、遥信（状态量、告警、BCD码等）、交流量采集（交流电流、电压）、直流量采集（直流电压、主变温度）等。

根据工程的实际需要，可以对各种功能在CSI-200E中的配置量进行调整。

第四章110kV线路保护二次接线--RCS-941A标签：110kV线路RCS-941A分类：110kV变电站二次回路图解2007-07-15 16:312.RCS-941A2.1主要技术指标直流电源：220V或110V交流电压：100/√3（额定相电压）交流电流：5A或1A（额定电流）额定频率：50HZ或60HZ直流电源：保护装置的工作电源、操作箱的控制电源、电压切换回路的控制电源，变电站多采用220V电压等级，电厂采用110V较多。

交流电压：从电压互感器二次侧输入RCS-941A用于继电保护等功能的交流电压，数值为相电压值。

《变电站典型二次回路图解》二次接线与继电保护作为两个专业分开。

虽然两者有着千丝万缕的联系，但是在教学上应该予以更大程度的独立化，进行二次接线的学习，或者说尽快的学会看二次图纸，不涉及较深的继电保护原理。

在微机保护时代，一般技术人员已经很少参与保护装置的研发工作，所以，对于微机保护在继电保护原理方面的工作方式，我们当中的大多数人不需要进行太深入的学习。

很多知识点，我们只要简单的了解或者记住结论就可以了。

“二次回路复杂吗？难学吗？”事实上，我认为，只要你明白一个“干电池、开关、灯泡”组成的照明回路是如何工作的，那么你就算是入门了。

为什么这么说呢？针对二次回路分析的文章有很多，从各个方面对绘图、识图等方面进行了阐述。

实事求是的讲，作为入门的一种学习途径，我认为大家恰恰忽略了最为简单的方法：从纯粹电路学的角度来看二次回路。

二次回路是什么？它的本质就是一个两端电压为220V 的直流回路罢了。

从电路学的角度来看二次回路，也正符合了我最初“尽量抛开继电保护原理”学习二次回路的思路。

第一章微机型二次设备的工作方式一般来说，我们将变电站内所有的微机型二次设备统称为“微机保护”，实际上这个叫法是很不确切的。

从功能上讲，我们可以将变电站自动化系统中的微机型二次设备设备分为微机保护、微机测控、操作箱（目前一般与微机保护整合为一台装置内，以往多为独立装置）、自动装置、远动设备等。

按照这种分类方法，可以将二次回路的分析更加详细，易于理解。

现简单介绍一下各类设备的主要功能：微机保护采集电流量、电压量及相关状态量数据，按照不同的算法实现对电力设备的保护功能，根据计算结果做出判断并发出针对断路器的相应操作指令。

微机测控的主要功能是测量及控制，可以采集电流量、电压量及状态量并能发出针对断路器及其它电动机构的操作指令，取代的是常规变电站中的测量仪表（电流表、电压表、功率表）、就地及远传信号系统和控制回路。

操作箱用于执行各种针对断路器的操作指令，这类指令分为合闸、分闸、闭锁三种，可能来自多个方面，例如本间隔微机保护、微机测控、强电手操装置、外部微机保护、自动装置、本间隔断路器机构等。

第一章概述第一节110KV变电所电气二次设备概述变电所二次部分是电力系统安全运行不可缺少的一个重要组成部分，它的主要作用是预防事故或缩小事故范围，提高系统运行的可靠性，最大限度地保证向用户安全连续供电。

它包括电流继电器、电压继电器、功率方向继电器、阻抗继电器、频率继电器、中间继电器、时间继电器和信号继电器等。

为使继电保护装置（特别是动作于跳闸的保护装置）能更好地完成它在电力系统中所担负的任务，应满足以下四个基本要求：1）选择性：当系统发生故障时，要求保护装置只将故障设备切除，保证无故障设备继续运行，从而尽量缩小停电范围。

2）速动性：保护装置应能尽快地切除短路故障。

3）灵敏性：在事先规定的保护范围内故障时，不论短路点的位置、短路的类型及系统运行方式如何，要求保护装置都能灵敏反应。

4）可靠性：在保护装置的保护范围内发生属于它动作的故障时，应可靠动作，即不应拒动；而发生不属于它应动作的情况时，则应可靠不动，即不应误动。

第二节110KV变电所电气二次回路及其接线一、电气工程图（二次部分）示例电气工程图按功能可分为：1）概略图；2）电路图；3）功能图；4）接线图； 5）布置图等几个大类。

1．概略图概略图表示系统、分系统、装置、部件、设备、软件中各项目之间的主要关系和连接的相对简单的简图，通常用单线表示法。

如图1-1所示。

2．电路图电路图表示系统、分系统、装置、部件、设备、软件等实际电路的简图，采用按功能排列的图形符号来表示各元件和连接关系，以表示功能而不需考虑项目的实体尺寸、形状或位置。

图1-2所示为用分开表示法表示的电路图4．接线图接线图是表示或列出一个装置或设备的连接关系的简图有：1）单元接线图、2）互连接线图、3）端子接线图。

图1-4为时间继电器和保护出口继电器的单元接线图示例。

图1-5为端子接线图示例。

端子排是实现屏内设备与屏外设备相连负电源应在屏内设备间形成环路，环的两端应接至端子排。

端子排的上、下两端应装终端端子，且在每一安装单位端子排的最后留2—5个端子作为备用。

110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。

在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。

形成这种局面的原因是多方面的。

首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。

其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。

微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。

在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。

这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。

鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。

本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。

前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。

虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。

直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。

第五章110kV主变保护二次接线--综述标签：110kV主变保护分类：110kV变电站二次回路图解2007-07-15 16:431.综述电力变压器是电力系统重要的供电元件，它的故障将对供电可靠性和系统的正常运行带来严重的影响，因此必须根据变压器的容量和重要程度装设可靠的继电保护装置。

对变压器的保护可以分为本体保护和电气保护两类。

变压器的本体保护也称为非电量保护，它反映的是变压器内部故障，主要有：瓦斯继电器动作、油位异常、油温异常等，这些现象可能是变压器构造故障（如变压器漏油）造成，也有可能是电气原因（如匝间短路导致油膨胀产生气体并起动瓦斯继电器）造成。

变压器的电气保护依靠采集相关电流量、电压量完成。

电气保护主要包括：纵差动保护、电流速断保护、过负荷保护等。

电气保护反映变压器内部（含套管和引出线）的短路故障及接地故障、变压器外部短路故障引起的变压器过电流等。

本章选用的主变模型是SZ10-40000/110±8×1.25％/10.5kV，其含义为：主变容量为40000kVA，两绕组，电压等级为110/10kV、自冷、有载调压。

微机保护模型是南瑞继保公司产品：RCS-9671（差动保护）+RCS-9681（高压侧后备保护）+RCS-9682（低压侧后备保护）+RCS-9661（非电量保护）+RCS-9603（主变测控及有载调压），以上装置和相应切换开关、复归按钮等组成一面主变保护屏。

RCS-9000系列A型变压器保护测控装置主要技术指标直流电源：220V、110V交流电压：100/√3、100V交流电流：5A、1A额定频率：50HZ第五章110kV主变保护二次接线--RCS-9671标签：RCS-9671分类：110kV变电站二次回路图解2007-07-15 16:492.RCS-96712.1功能概述RCS-9671为由多微机实现的变压器差动保护，适用于110KV及以下电压等级的双圈、三圈变压器，满足四侧差动的要求。

第一章概述第一节110KV变电所电气二次设备概述变电所二次部分是电力系统安全运行不可缺少的一个重要组成部分，它的主要作用是预防事故或缩小事故范围，提高系统运行的可靠性，最大限度地保证向用户安全连续供电。

它包括电流继电器、电压继电器、功率方向继电器、阻抗继电器、频率继电器、中间继电器、时间继电器和信号继电器等。

为使继电保护装置（特别是动作于跳闸的保护装置）能更好地完成它在电力系统中所担负的任务，应满足以下四个基本要求：1）选择性：当系统发生故障时，要求保护装置只将故障设备切除，保证无故障设备继续运行，从而尽量缩小停电范围。

2）速动性：保护装置应能尽快地切除短路故障。

3）灵敏性：在事先规定的保护范围内故障时，不论短路点的位置、短路的类型及系统运行方式如何，要求保护装置都能灵敏反应。

4）可靠性：在保护装置的保护范围内发生属于它动作的故障时，应可靠动作，即不应拒动；而发生不属于它应动作的情况时，则应可靠不动，即不应误动。

第二节110KV变电所电气二次回路及其接线一、电气工程图（二次部分）示例电气工程图按功能可分为：1）概略图；2）电路图；3）功能图；4）接线图； 5）布置图等几个大类。

1．概略图概略图表示系统、分系统、装置、部件、设备、软件中各项目之间的主要关系和连接的相对简单的简图，通常用单线表示法。

如图1-1所示。

2．电路图电路图表示系统、分系统、装置、部件、设备、软件等实际电路的简图，采用按功能排列的图形符号来表示各元件和连接关系，以表示功能而不需考虑项目的实体尺寸、形状或位置。

图1-2所示为用分开表示法表示的电路图4．接线图接线图是表示或列出一个装置或设备的连接关系的简图有：1）单元接线图、2）互连接线图、3）端子接线图。

图1-4为时间继电器和保护出口继电器的单元接线图示例。

图1-5为端子接线图示例。

端子排是实现屏内设备与屏外设备相连负电源应在屏内设备间形成环路，环的两端应接至端子排。

端子排的上、下两端应装终端端子，且在每一安装单位端子排的最后留2—5个端子作为备用。

第 11章外桥与内桥二次接线的比较桥形接线是在变电站只有两条线路和两台主变时经常采用的主接线形式,分为内桥和外桥两种,都是由三台断路器(进线断路器 DL1和 DL2、桥断路器 DL3组成的。

外桥和内桥两种接线形式具体如图 11-1所示。

内桥接线时,桥断路器 DL3在DL1、 DL2和两台主变之间;外桥接线时,桥断路器 DL3在 DL1、 DL2和两条110kV 线路之间。

我们在城区最常见到 110kV 桥形接线变电站多为内桥, 这种变电站一般作为110kV 电压等级的终端变电站使用,以 10kV 电压等级向城区用户输出电能。

两条110kV 线路互为备用,无 110kV 穿越功率, 不配置 110kV 线路保护, 按照进线备自投方式配置高压侧备自投。

外桥变电站多作为 110kV 电压等级环网中的联络变电站使用, 在外桥断路器处配置双向线路保护,站内不配置高压侧备自投。

11.1 两种桥型接线的特点关于内桥和外桥的优缺点以及适用原则 , 事实上各种说法并没有统一,我们仅根据图 11-2做一些表面现象的分析。

图 11-2-①:内桥,无 110kV 穿越功率。

控制 DL3即可控制 #2主变的投退 , 对 #1主变没有影响 ; #2主变保护跳闸不会影响 #1主变运行。

停运 #1主变会造成 #2主变失压; #1主变保护跳闸会造成 #2主变失压。

图 11-2-②:内桥,有 110kV 穿越功率。

内桥接线时并不是绝对不能考虑功率送出,在这种运行状态下 , 控制 DL2即可控制是否通过 #2线路对外输出电能,不影响 #2主变的运行 , 适用于 110kV 线路需要经常操作的情况 ; #2线路故障导致的 DL2跳闸不会影响 #2主变的运行。

停运 #1或 #2主变时都会造成无法通过 #2线路输出电能, 即联络线中断; #1或 #2主变保护跳闸都会造成联络线中断。

图 11-2-③:外桥,无 110kV 穿越功率。

两台主变运行而外桥断路器不投入的情况 , 其实就是两套线路变压器组接线,两台主变相互之间没有任何影响。
