变电站继电保护二次回路的调试研究

论220kV线路保护二次重点回路的接线要点及其具体检验措施研究摘要：当前，随着社会的进步，带动了电网的快速发展，关于核心设备的继电保护动作精确度有了越来越高的要求。

本文首先指出了220kv线路保护二次回路中存在的问题及其措施，其次，制定了重点回路验收检验方法。

关键词：220kv线路保护电流回路0.、引言当前，随着电网改造力度的进一步加大以及综合自动化变电站的相继出现，使得二次回路较传统二次回路有了很大的变化，我们应尽快的适应这一新系统，提升二次回路精确度，以确保二次回路能够为一次系统良好的服务。

将综合自动化系统具有的优势淋漓尽致的发挥，从而推动电力系统持续稳定的运行。

1.、220kv线路保护二次回路中存在的问题及其措施1.1交流回路问题首先，交流电流回路；其实际设计过程存在的问题是：由于220kv 线路的配置属于双主双后备式，主要采用光纤分相差动保护与允许式或者闭锁式纵联保护两种，然而，因相关设计者实际中未对光纤分相差动保护与闭锁式纵联保护怎样进行ct二次绕组的选用加以全面的考虑，所以，选用过程中有着明显的随意性。

其次，交流电压回路；其问题具体体现在由于220kv线路保护的两套装置中存在的交流电压都是出自于相同的pt二次绕组，所以，完全背离了设计规范。

对于上述问题，应采取以下措施：首先是交流电流回路；关于双母线接线的断路器失灵保护，应通过母线保护中的失灵电流判别功能。

由于光纤分相差动保护在故障的反应方面有着较快的速度，所以，该保护比较适用具有较大保护范围的绕组。

其次是交流电压回路；按照反措与相关设计规范，涵盖在两套保护装置中的交流电压应科学合理的使用pt二次不同绕组，同时，要具备两套切换装置，一套切换装置属于操作箱范畴，另一套切换装置在其中的一套保护装置内。

1.2控制回路一，防跳回路；现阶段，断路器本体与相关操作箱均具备防跳继电器，如果两个防跳继电器并行，那么，势必会导致断路器的位置监视功能出现混乱情况，加大了维修人员的检修操作困难性。

关于220KV变电站继电保护的调试问题研究摘要随着社会的不断的进步，全国各地的电网系统逐渐得到改造。

为了满足供电需求大部分省份实行了电网改造，而变电站作为电力系统中的重要的组成部分，主要负责完成对电力资源自动化的调度。

电力系统中的保护控制装置主要是继电保护装置，在运营之前必须对继电保护装置进行调试，通过调试工作发现变电站的安装和设计中存在的问题，保证各种装置运行正常和通信顺畅。

220kV变电站继电保护的调试流程必须明确，有助于调试人员的分工合作，有助于提高调试工作效率和质量，对220kV变电站继电保护调试工作的标准化、规范化、科学化起到促进作用。

本文将对220KV变电站继电保护的调试的相关技术和理论进行研究，对调试中各阶段，不同的手段进行总结和分析，供相关人员参考和学习。

关键字220KV变电站继电保护调试变电站的主要功能是调试电压的变化、电能的接受和分配、电力的流向控制及电压的调整。

这些调试都是变电站通过电力系统而发挥的作用。

其他的功能还有通过变电站的变压器与各级电网进行连接。

利用电流控制继电保护装置，防雷保护装置，调度通信装置等设备。

继电保护的作用第一，保证设备安全，提升性能。

继电保护技术的抗干扰的特性使得能避免设备被破坏和信息安全。

随着技术的越来越进步，继电保护装置和设备更加的复杂和先进，为未来的继电技术的发展奠定了基础。

第二，成本较低。

继电保护装置所起到的作用主要有材料优越性，降低电力系统空间。

快速的故障诊断技术，安装的便捷使得总体的成本偏低。

第三，故障的检测和防范。

继电保护装置在店里系统出现故障是报警，相关人员进行快速的处理，保证了电力系统的安全性。

起到预防的作用。

调试的前期准备工作包括组建专门负责调试的项目小组，准备各种仪器设备和工具，组织相关的调试人员对相关的制度进行学习，增强安全技术，熟悉变电站的二次回路设计图纸。

220KV变电站继电保护调试的范围涉及二次回路的安装接线，各个测控装置与各线路，电容器和主变机电保护装置的调试，故障录波装置的调试，计量回路的检验，1.1二次回路的安装接线的调试依据端子图的线路分布，和电源，电压，控制，保护，计量等回路进行对比，如果发现错接线应该及时改正。

《变电站二次设备调试方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。

二次设备是变电站实现自动化控制、保护和监测的关键部分，对其进行准确、高效的调试是确保变电站可靠运行的重要环节。

本次项目涉及对某新建变电站的二次设备进行调试，以满足电网的运行要求。

二、施工步骤1. 准备阶段（1）熟悉施工图纸和技术规范，了解二次设备的功能、原理和接线方式。

（2）准备调试所需的仪器仪表，如继电保护测试仪、示波器、万用表等，并确保其在有效期内且精度满足要求。

（3）制定调试计划，明确调试的项目、顺序和时间安排。

（4）对调试人员进行技术培训，使其掌握调试方法和注意事项。

2. 外观检查（1）检查二次设备的外观是否完好，有无损坏、变形等情况。

（2）检查设备的铭牌、标识是否清晰、准确。

（3）检查设备的接线是否牢固、整齐，有无松动、断线等情况。

3. 绝缘测试（1）使用兆欧表对二次设备的绝缘电阻进行测试，测试电压应符合设备的技术要求。

（2）测试时，应将设备的电源断开，并将与设备相连的外部回路断开，以确保测试结果的准确性。

（3）测试结果应符合设备的技术规范要求，否则应查明原因并进行处理。

4. 功能测试（1）继电保护装置测试①按照继电保护装置的调试大纲，对装置的各项保护功能进行测试，如过流保护、过压保护、欠压保护等。

②测试时，应模拟各种故障情况，检查保护装置的动作是否正确、可靠。

③对保护装置的定值进行校验，确保定值设置准确无误。

（2）测控装置测试①对测控装置的遥测、遥信、遥控功能进行测试，检查数据的准确性和可靠性。

②测试时，应模拟各种运行状态，检查测控装置的响应是否及时、准确。

③对测控装置的通信功能进行测试，确保与后台监控系统的通信正常。

（3）自动装置测试①对自动装置的功能进行测试，如备用电源自动投入装置、自动重合闸装置等。

②测试时，应模拟各种故障情况，检查自动装置的动作是否正确、可靠。

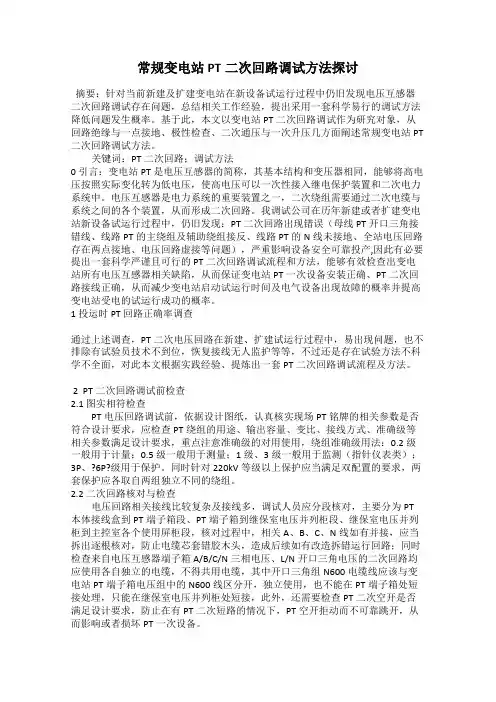

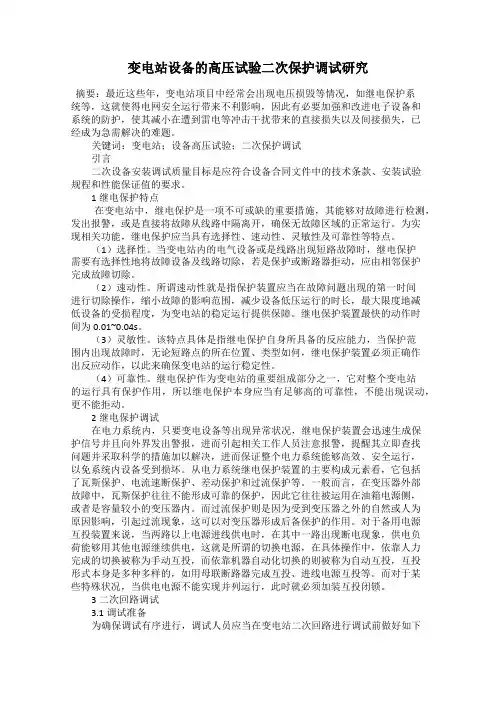

变电站设备的高压试验二次保护调试研究摘要：最近这些年，变电站项目中经常会出现电压损毁等情况，如继电保护系统等，这就使得电网安全运行带来不利影响，因此有必要加强和改进电子设备和系统的防护，使其减小在遭到雷电等冲击干扰带来的直接损失以及间接损失，已经成为急需解决的难题。

关键词：变电站；设备高压试验；二次保护调试引言二次设备安装调试质量目标是应符合设备合同文件中的技术条款、安装试验规程和性能保证值的要求。

1继电保护特点在变电站中，继电保护是一项不可或缺的重要措施，其能够对故障进行检测，发出报警，或是直接将故障从线路中隔离开，确保无故障区域的正常运行。

为实现相关功能，继电保护应当具有选择性、速动性、灵敏性及可靠性等特点。

（1）选择性。

当变电站内的电气设备或是线路出现短路故障时，继电保护需要有选择性地将故障设备及线路切除，若是保护或断路器拒动，应由相邻保护完成故障切除。

（2）速动性。

所谓速动性就是指保护装置应当在故障问题出现的第一时间进行切除操作，缩小故障的影响范围，减少设备低压运行的时长，最大限度地减低设备的受损程度，为变电站的稳定运行提供保障。

继电保护装置最快的动作时间为0.01~0.04s。

（3）灵敏性。

该特点具体是指继电保护自身所具备的反应能力，当保护范围内出现故障时，无论短路点的所在位置、类型如何，继电保护装置必须正确作出反应动作，以此来确保变电站的运行稳定性。

（4）可靠性。

继电保护作为变电站的重要组成部分之一，它对整个变电站的运行具有保护作用，所以继电保护本身应当有足够高的可靠性，不能出现误动，更不能拒动。

2继电保护调试在电力系统内，只要变电设备等出现异常状况，继电保护装置会迅速生成保护信号并且向外界发出警报，进而引起相关工作人员注意报警，提醒其立即查找问题并采取科学的措施加以解决，进而保证整个电力系统能够高效、安全运行，以免系统内设备受到损坏。

从电力系统继电保护装置的主要构成元素看，它包括了瓦斯保护、电流速断保护、差动保护和过流保护等。

变电所二次调试方案二次调试是指在变电所建设完成后，对变电设备进行检测、调整和试验，确保变电所各项设备的正常运行，保证变电所的安全、稳定和可靠运行。

下面是一个关于变电所二次调试的方案，详细介绍了方案的步骤和内容。

一、调试准备工作1.变电所各项设备材料齐全，检查设备安装是否符合设计要求，是否有损坏或安装错误的情况。

2.电气部分回路接线正确，检查接地、短路、过载等保护装置是否正确连接。

3.检查设备的运行环境，如温度、湿度、气候等是否符合要求，是否有影响设备安全运行的因素。

4.调试人员熟悉设备的工作原理和操作要求，具备相应的专业知识和经验。

5.制定调试计划，明确各个设备的调试顺序和步骤，确保工作有条不紊进行。

二、二次调试步骤1.动力系统调试1.1调试主变压器：检查主变压器的接线是否正确，对主变压器的绝缘电阻进行测量和记录，检查油位、油质和绝缘油的密封性。

然后按照设备的出厂指导书进行开机试运行。

1.2调试高压母线：检查母线的接线和接地是否正确，对母线的压降和接触电阻进行测量和记录。

然后按照设备的要求进行开机试运行。

1.3调试断路器：检查断路器的接线和接地是否正确，对断路器的机械特性和电气特性进行测试和记录。

然后按照设备的要求进行开机试运行。

2.配电系统调试2.1调试变压器：检查变压器的接线和接地是否正确，对变压器的绝缘电阻进行测量和记录，检查油位、油质和绝缘油的密封性。

然后按照设备的要求进行开机试运行。

2.2调试中压电缆：检查电缆的接线和接地是否正确，对电缆的绝缘电阻进行测量和记录，检查电缆的电气特性和接头的质量。

然后按照设备的要求进行开机试运行。

2.3调试配电盘：检查配电盘的接线和接地是否正确，对配电盘的电气特性进行测试和记录，检查配电盘的保护装置的动作性能。

然后按照设备的要求进行开机试运行。

3.控制系统调试3.1调试继电保护装置：检查继电保护装置的接线和接地是否正确，对保护装置进行测试和调整，确保保护装置能够正常工作，保证变电设备的安全运行。

变电所继电保护的配置及二次回路的设计XXX毕业设计（论文）开题报告及文献综述论文题目变电所继电保护的配置及二次回路的设计一、背景和意义：电力系统由发电厂、变电所、线路和用户组成。

变电所是联系发电厂和用户的中间环节，起着变换和分配电能的作用。

其中变压器是普遍使用的重要电气设备之一，它的安全运行直接关系到电力系统供电和稳定的运行。

特别是大容量变压器，一旦因故障而损坏造成的损失就更大。

因此必须针对变压器的故障和异常工作情况，装设动作可靠、性能良好的继电保护装置，因此对电力变压器保护配置的实时性提出了更高的要求。

而我就是针对变电所继电保护的配置加以设计的。

随着电力技术的发展，特别是自动化技术的发展，变电所二次部分的设计越来越“自动化”了，传统的手动控制正逐渐在被自动控制所替代，大量的保护装置采用微机型装置，传统的声光信号也逐渐被数字信号所取代，控制屏、信号屏的数量也越来越少了，这样也对二次回路的设计提出了更高的要求。

如何用全新的设计理念，新型的设计标准是我们未来研究的方向。

本次毕业设计就是在于巩固自己的专业知识来加以研究的的，这样可以提高自己的专业技术水平，为将来工作中进行保护配置的设计打下了一定的基础。

二、课题关键问题及难点：本课题的枢纽是掌握最大运行体式格局、最小运行体式格局以及双母线接线的概念。

还有电气主接线图切实其实定，要考虑变电站变压器的台数，一般宜装设两台，当一台变压器因故障停止事情时，另一台变压器应能保证供给变电站最大负荷的70%。

难点是对115kv、35kv、10kv主变压器举行保护选型和整定计较。

其次，掌握Protel软件的使用。

三、文献综述（或方案论证）：1、电力变压器继电保护装置的配置原则一般要求(1)针对变压器内部的各类短路及油面降落应装设瓦斯保护，其中轻瓦斯瞬时动作于信号，重瓦斯瞬时动作于断开各侧短路器。

(2)应装设反应变压器绕组和引出线的多相短路及绕组匝间短路的纵联差动保护或电流速断保护作为主保护，瞬时动作于断开各侧短路器。

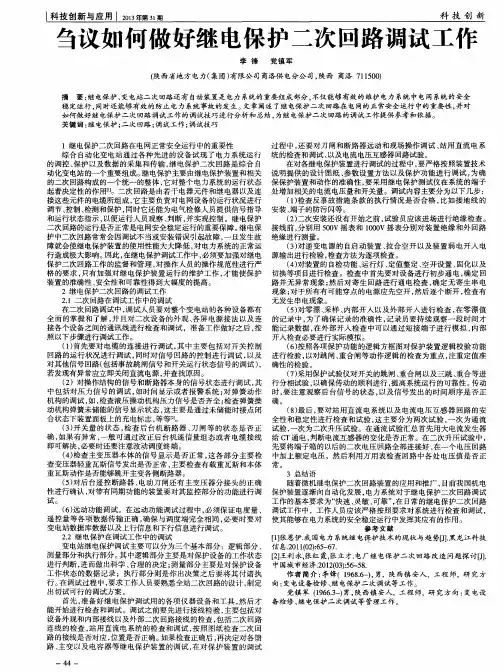

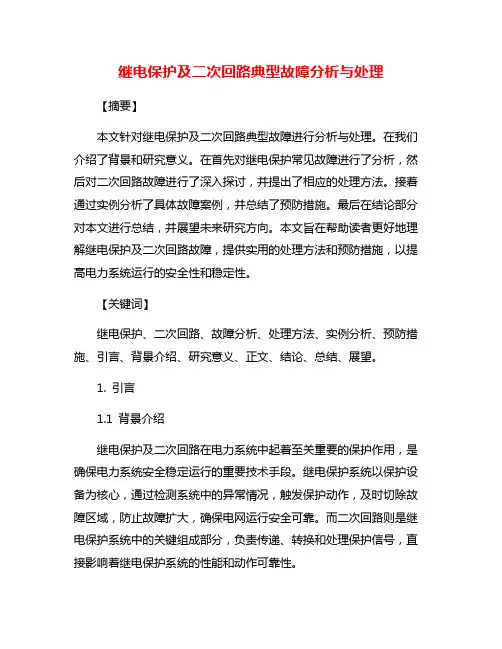

继电保护及二次回路典型故障分析与处理【摘要】本文针对继电保护及二次回路典型故障进行分析与处理。

在我们介绍了背景和研究意义。

在首先对继电保护常见故障进行了分析，然后对二次回路故障进行了深入探讨，并提出了相应的处理方法。

接着通过实例分析了具体故障案例，并总结了预防措施。

最后在结论部分对本文进行总结，并展望未来研究方向。

本文旨在帮助读者更好地理解继电保护及二次回路故障，提供实用的处理方法和预防措施，以提高电力系统运行的安全性和稳定性。

【关键词】继电保护、二次回路、故障分析、处理方法、实例分析、预防措施、引言、背景介绍、研究意义、正文、结论、总结、展望。

1. 引言1.1 背景介绍继电保护及二次回路在电力系统中起着至关重要的保护作用，是确保电力系统安全稳定运行的重要技术手段。

继电保护系统以保护设备为核心，通过检测系统中的异常情况，触发保护动作，及时切除故障区域，防止故障扩大，确保电网运行安全可靠。

而二次回路则是继电保护系统中的关键组成部分，负责传递、转换和处理保护信号，直接影响着继电保护系统的性能和动作可靠性。

在电力系统运行中，继电保护及二次回路也可能出现各种故障问题，对保护动作产生影响甚至导致误动作，给电网安全稳定运行带来隐患。

进行继电保护及二次回路的故障分析与处理，对于提高系统运行可靠性、减少故障发生频率具有重要意义。

通过深入研究继电保护常见故障以及二次回路故障分析，探讨处理方法和实例分析，以及总结预防措施，可以有效提升电力系统的保护水平，保障电网运行安全稳定。

1.2 研究意义继电保护及二次回路在电力系统中起着至关重要的作用，它们可以有效保护电力设备免受过电流、过电压等故障的损害，确保电力系统的安全稳定运行。

由于继电保护及二次回路本身具有复杂性和高精度要求，一旦发生故障可能会对整个电力系统造成严重影响，因此对于继电保护及二次回路的故障分析与处理具有重要的研究意义。

通过对继电保护及二次回路常见故障进行深入分析，可以帮助工程师更好地了解故障发生的原因和特点，提高故障诊断的准确性和效率。

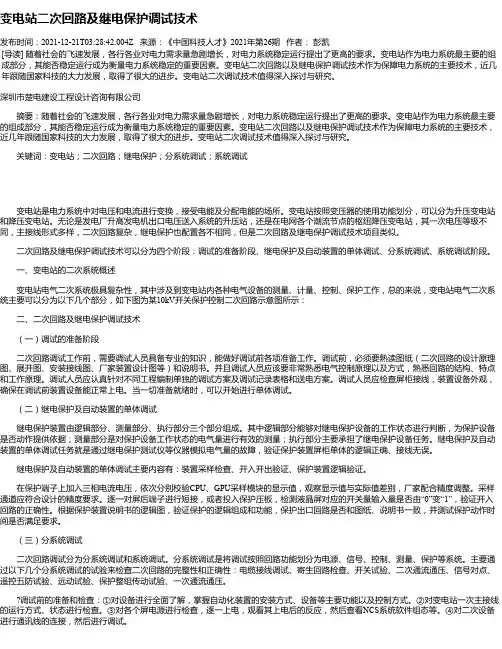

变电站二次回路及继电保护调试技术发布时间：2021-12-21T03:28:42.004Z 来源：《中国科技人才》2021年第26期作者：彭凯[导读] 随着社会的飞速发展，各行各业对电力需求量急剧增长，对电力系统稳定运行提出了更高的要求。

变电站作为电力系统最主要的组成部分，其能否稳定运行成为衡量电力系统稳定的重要因素。

变电站二次回路以及继电保护调试技术作为保障电力系统的主要技术，近几年跟随国家科技的大力发展，取得了很大的进步。

变电站二次调试技术值得深入探讨与研究。

深圳市楚电建设工程设计咨询有限公司摘要：随着社会的飞速发展，各行各业对电力需求量急剧增长，对电力系统稳定运行提出了更高的要求。

变电站作为电力系统最主要的组成部分，其能否稳定运行成为衡量电力系统稳定的重要因素。

变电站二次回路以及继电保护调试技术作为保障电力系统的主要技术，近几年跟随国家科技的大力发展，取得了很大的进步。

变电站二次调试技术值得深入探讨与研究。

关键词：变电站；二次回路；继电保护；分系统调试；系统调试变电站是电力系统中对电压和电流进行变换，接受电能及分配电能的场所。

变电站按照变压器的使用功能划分，可以分为升压变电站和降压变电站。

无论是发电厂升高发电机出口电压送入系统的升压站，还是在电网各个潮流节点的枢纽降压变电站，其一次电压等级不同，主接线形式多样，二次回路复杂，继电保护也配置各不相同，但是二次回路及继电保护调试技术项目类似。

二次回路及继电保护调试技术可以分为四个阶段：调试的准备阶段、继电保护及自动装置的单体调试、分系统调试、系统调试阶段。

一、变电站的二次系统概述变电站电气二次系统极具复杂性，其中涉及到变电站内各种电气设备的测量、计量、控制、保护工作，总的来说，变电站电气二次系统主要可以分为以下几个部分，如下图为某10kV开关保护控制二次回路示意图所示：二、二次回路及继电保护调试技术（一）调试的准备阶段二次回路调试工作前，需要调试人员具备专业的知识，能做好调试前各项准备工作。

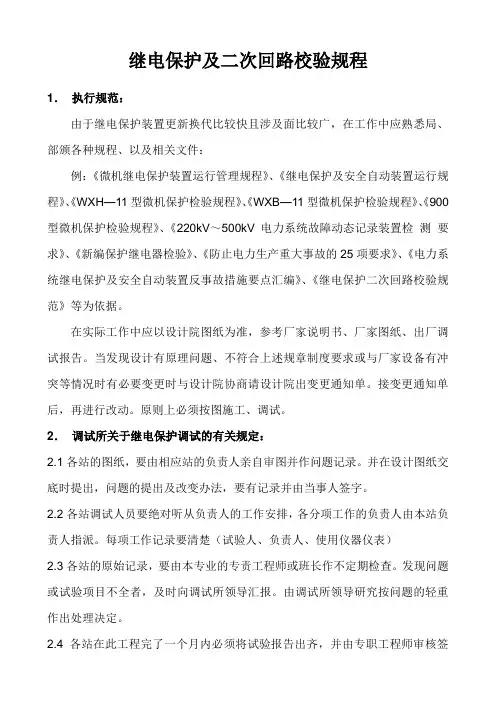

继电保护及二次回路校验规程1．执行规范：由于继电保护装置更新换代比较快且涉及面比较广，在工作中应熟悉局、部颁各种规程、以及相关文件：例：《微机继电保护装置运行管理规程》、《继电保护及安全自动装置运行规程》、《WXH—11型微机保护检验规程》、《WXB—11型微机保护检验规程》、《900型微机保护检验规程》、《220kV～500kV电力系统故障动态记录装置检测要求》、《新编保护继电器检验》、《防止电力生产重大事故的25项要求》、《电力系统继电保护及安全自动装置反事故措施要点汇编》、《继电保护二次回路校验规范》等为依据。

在实际工作中应以设计院图纸为准，参考厂家说明书、厂家图纸、出厂调试报告。

当发现设计有原理问题、不符合上述规章制度要求或与厂家设备有冲突等情况时有必要变更时与设计院协商请设计院出变更通知单。

接变更通知单后，再进行改动。

原则上必须按图施工、调试。

2．调试所关于继电保护调试的有关规定：2.1各站的图纸，要由相应站的负责人亲自审图并作问题记录。

并在设计图纸交底时提出，问题的提出及改变办法，要有记录并由当事人签字。

2.2各站调试人员要绝对听从负责人的工作安排，各分项工作的负责人由本站负责人指派。

每项工作记录要清楚（试验人、负责人、使用仪器仪表）2.3各站的原始记录，要由本专业的专责工程师或班长作不定期检查。

发现问题或试验项目不全者，及时向调试所领导汇报。

由调试所领导研究按问题的轻重作出处理决定。

2.4各站在此工程完了一个月内必须将试验报告出齐，并由专职工程师审核签字。

2.5各站安全问题要由各站负责人每周开一次安全会。

根据当时站内情况，说明各项注意事项，并要有安全记录。

3．施工准备：各站在进入现场前，本站负责人以本站设计图纸为依据，编制整体调试计划、进度安排、人员安排并根据本站的实际设备情况，提出本站所使用设备的仪器仪表清单，经本专业专工或班长审核后批准，在调试工作中严格按计划执行。

施工过程中认证填写“负责人工作程序”，特别对计划外因素、所遇各种问题及其解决方案作好详尽纪录。
