移位寄存器及计数器

实验8移位寄存器逻辑功能测试及应用一、实验目的1.了解移位寄存器的基本原理及逻辑功能。

2.掌握移位寄存器的逻辑功能测试方法。

3.学会使用移位寄存器进行逻辑功能的实际应用。

二、实验器材数字逻辑实验箱、示波器、连接线。

三、实验原理移位寄存器是一种能够存储和移动数据的逻辑电路。

它由多个触发器组成，每个触发器都与相邻的触发器连接，形成环形结构。

移位寄存器中的数据可以通过输入口输入，通过时钟信号控制触发器的状态变化，从而实现数据的移动。

移位寄存器有三种基本的逻辑功能：1.移动功能：数据可以向左或向右移动一个位置。

2.并行转移功能：数据可以从一个移位寄存器转移到另一个移位寄存器。

3.并行加载功能：可以将数据同时加载到多个触发器中。

四、实验步骤1.按照实验电路图连接实验电路。

将四个LED灯分别连接到74LS194寄存器的Q0、Q1、Q2、Q3输出端，将四个开关分别连接到74LS194寄存器的A、B、C、D输入端。

将实验箱提供的方波电压输入到74LS194寄存器的CP时钟输入端。

2.打开示波器，并将示波器的探头连接到74LS194寄存器的CP时钟输入端。

3.调整示波器的时间基准，使波形在示波器的显示屏上能够清晰可见。

调整示波器的垂直放大倍数，使波形的幅度适中。

4.分别将开关1、2、3、4打开或关闭，观察LED灯的亮灭情况，并观察示波器上的波形变化。

五、实验结果分析根据实验步骤中的操作，可以得到如下运行结果：1.当开关1打开时，移位寄存器内的数据向右移动一个位置，即Q3→Q2→Q1→Q0→Q3、LED灯的亮灭情况和示波器上的波形变化均符合预期，实验成功。

2.当开关2打开时，移位寄存器内的数据向左移动一个位置，即Q0→Q3→Q2→Q1→Q0。

LED灯的亮灭情况和示波器上的波形变化均符合预期，实验成功。

3.当开关3打开时，移位寄存器内的数据从最右端向左移动一个位置，即Q3→Q3→Q2→Q1→Q0。

LED灯的亮灭情况和示波器上的波形变化均符合预期，实验成功。

时序逻辑电路的分类时序逻辑电路是一种能够在特定的时间序列下执行特定操作的电路。

它通常由组合逻辑电路和存储器组成，可以实现复杂的计算和控制功能。

时序逻辑电路按照其实现功能的不同，可以分为以下几类。

一、触发器触发器是最基本的时序逻辑电路之一，它可以存储一个比特位，并且在时钟信号到来时根据输入信号的状态改变输出状态。

常见的触发器有SR触发器、D触发器、JK触发器和T触发器等。

二、计数器计数器是一种能够在特定条件下对输入信号进行计数并输出结果的电路。

它通常由若干个触发器组成，每个触发器都表示一个二进制位。

常见的计数器有同步计数器和异步计数器等。

三、移位寄存器移位寄存器是一种能够将输入信号从一个位置移动到另一个位置并输出结果的电路。

它通常由若干个触发器组成，每个触发器都表示一个二进制位。

常见的移位寄存器有串行入并行出移位寄存器、并行入串行出移位寄存器和并行入并行出移位寄存器等。

四、状态机状态机是一种能够根据输入信号的状态和时钟信号的变化改变输出状态的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的控制功能。

常见的状态机有Moore状态机和Mealy状态机等。

五、定时器定时器是一种能够在特定时间间隔内产生一个脉冲信号或者计数信号的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的定时功能。

常见的定时器有单稳态定时器和多稳态定时器等。

六、脉冲生成器脉冲生成器是一种能够在特定条件下产生一个脉冲信号的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的脉冲生成功能。

常见的脉冲生成器有单稳态脉冲生成器、多稳态脉冲生成器和斯奈德-哈特脉冲生成器等。

七、序列检测电路序列检测电路是一种能够在输入序列中检测出指定模式并输出相应结果的电路。

它通常由若干个触发器和组合逻辑电路组成，可以实现复杂的序列检测功能。

常见的序列检测电路有Moore序列检测器和Mealy序列检测器等。

八、时钟同步电路时钟同步电路是一种能够将异步输入信号转换为同步输出信号的电路。

一、实验目的本次实验的主要目的是通过搭建移位寄存器实验电路，验证移位寄存器的逻辑功能，并了解其在数字系统中的应用。

实验内容包括：移位寄存器的基本原理、实验电路搭建、实验现象观察和结果分析。

二、实验原理移位寄存器是一种具有移位功能的寄存器，它可以实现数据的串行输入和串行输出。

在时钟脉冲的作用下，移位寄存器中的数据可以依次左移或右移。

根据移位寄存器存取信息的方式不同，可分为串入串出、串入并出、并入串出、并入并出四种形式。

本实验选用的是4位双向通用移位寄存器，型号为74LS194或CC40194。

74LS194具有5种不同操作模式：即并行送数寄存、右移、左移、保持及清零。

其逻辑符号及引脚排列如图1所示。

图1 74LS194的逻辑符号及其引脚排列三、实验电路搭建1. 电路元件准备：74LS194芯片、电阻、电容、二极管、连接线等。

2. 电路搭建：按照图1所示，将74LS194芯片的引脚与电阻、电容、二极管等元件连接，形成移位寄存器实验电路。

3. 电源连接：将电源正负极分别连接到电路板上的VCC和GND端。

四、实验现象观察1. 实验现象一：串行输入，并行输出。

（1）将74LS194的SR端接地，SL端接高电平，S1、S0端接高电平，CR端接地。

（2）使用串行输入端输入数据，观察并行输出端的数据变化。

（3）实验现象：当输入串行数据时，并行输出端依次输出对应的数据。

2. 实验现象二：并行输入，串行输出。

（1）将74LS194的SR端接地，SL端接高电平，S1、S0端接低电平，CR端接地。

（2）使用并行输入端输入数据，观察串行输出端的数据变化。

（3）实验现象：当输入并行数据时，串行输出端依次输出对应的数据。

3. 实验现象三：左移、右移操作。

（1）将74LS194的SR端接地，SL端接高电平，S1、S0端分别接高电平和低电平，CR端接地。

（2）观察移位寄存器中的数据在时钟脉冲的作用下左移或右移。

（3）实验现象：在时钟脉冲的作用下，移位寄存器中的数据依次左移或右移。

移位寄存器实验报告移位寄存器和计数器的设计实验室：实验台号：日期：专业班级：姓名：学号：一、实验目的1. 了解二进制加法计数器的工作过程。

2. 掌握任意进制计数器的设计方法。

二、实验内容（一）用D触发器设计左移移位寄存器（二）利用74LS161和74LS00设计实现任意进制的计数器设计要求：以实验台号的个位数作为所设计的任意进制计数器（0、1、2任选）。

三、实验原理图1.由4个D触发器改成的4位异步二进制加法计数器（输入二进制：11110000）2.测试74LS161的功能3.熟悉用74LS161设计十进制计数器的方法。

①利用置位端实现十进制计数器。

②利用复位端实现十进制计数器。

四、实验结果及数据处理1.左移寄存器实验数据记录表要求：输入二进制：111100002.画出你所设计的任意进制计数器的线路图（计数器从零开始计数），并简述设计思路。

8进制利用复位法实现8进制计数器，8=1000B，将A端同与非门相连，当A端=1时，使复位端获得信号，复位，从而实现8进制。

五、思考题1. 74LS161是同步还是异步，加法还是减法计数器?答：在上图电路中74LS161是异步加法计数器。

2. 设计十进制计数器时将如何去掉后6个计数状态的?答：通过置位端实现时，将Q0、Q3 接到与非门上，输出连接到置位控制端。

当Q3=1，Q2=0，Q1=0，Q0=1，即十进制为9时，与非门输入端Q0、Q3同时为高电平，位控制端为低电位，等到下一个CP上升沿到来时，完成置数，全部置为0。

3. 谈谈电子实验的心得体会，希望同学们提出宝贵意见。

答：通过这学期的电子实验，我对电子电路有了更加深入地了解。

初步了解了触发器、寄存器、计数器等电子元件的使用。

将理论与实践相结合，更加深入的了解了电子技术，学到了很多，对这学期的电子实验十分满意。

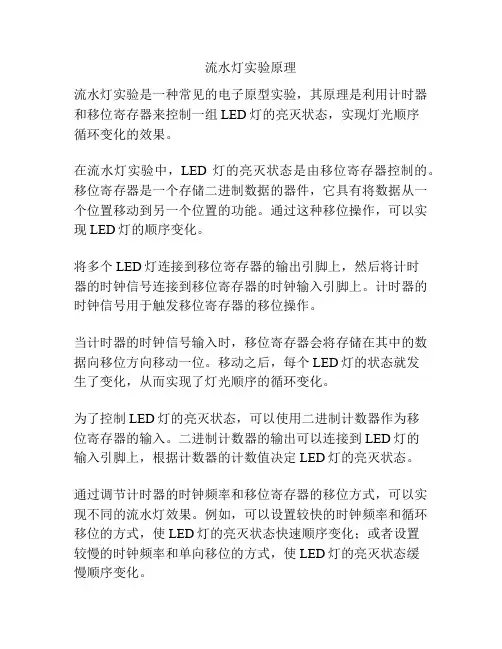

流水灯实验原理
流水灯实验是一种常见的电子原型实验，其原理是利用计时器和移位寄存器来控制一组LED灯的亮灭状态，实现灯光顺序
循环变化的效果。

在流水灯实验中，LED灯的亮灭状态是由移位寄存器控制的。

移位寄存器是一个存储二进制数据的器件，它具有将数据从一个位置移动到另一个位置的功能。

通过这种移位操作，可以实现LED灯的顺序变化。

将多个LED灯连接到移位寄存器的输出引脚上，然后将计时
器的时钟信号连接到移位寄存器的时钟输入引脚上。

计时器的时钟信号用于触发移位寄存器的移位操作。

当计时器的时钟信号输入时，移位寄存器会将存储在其中的数据向移位方向移动一位。

移动之后，每个LED灯的状态就发
生了变化，从而实现了灯光顺序的循环变化。

为了控制LED灯的亮灭状态，可以使用二进制计数器作为移
位寄存器的输入。

二进制计数器的输出可以连接到LED灯的
输入引脚上，根据计数器的计数值决定LED灯的亮灭状态。

通过调节计时器的时钟频率和移位寄存器的移位方式，可以实现不同的流水灯效果。

例如，可以设置较快的时钟频率和循环移位的方式，使LED灯的亮灭状态快速顺序变化；或者设置
较慢的时钟频率和单向移位的方式，使LED灯的亮灭状态缓
慢顺序变化。

通过流水灯实验，可以更好地理解计时器、移位寄存器和LED灯的工作原理，同时也能够培养学生的实验操作能力和创新思维。

寄存器实验实验报告一. 引言寄存器是计算机中重要的数据存储器件之一，用于存储和传输数据。

通过对寄存器进行实验，我们可以更好地理解寄存器的工作原理和应用。

本实验旨在通过设计和测试不同类型的寄存器，深入掌握寄存器的各种功能和操作。

二. 实验设计本实验设计了两个寄存器的实验，分别为移位寄存器和计数器寄存器。

1. 移位寄存器实验移位寄存器是一种特殊的串行寄存器，它能够实现对数据位的移位操作。

本实验设计了一个4位的移位寄存器，分别使用D触发器和JK触发器实现。

实验步骤如下：1) 首先，根据设计要求将4个D或JK触发器连接成移位寄存器电路。

2) 确定输入和输出端口，将输入数据连接到移位寄存器的输入端口。

3) 设计测试用例，输入测试数据并观察输出结果。

4) 分析实验结果，比较不同触发器类型的移位寄存器的性能差异。

2. 计数器寄存器实验计数器寄存器是一种能够实现计数功能的寄存器。

本实验设计了一个二进制计数器，使用T触发器实现。

实验步骤如下：1) 根据设计要求将多个T触发器连接成二进制计数器电路。

2) 设计测试用例，输入计数开始值，并观察输出结果。

3) 测试计数的溢出和循环功能，观察计数器的行为。

4) 分析实验结果，比较不同计数器位数的性能差异。

三. 实验结果与分析在实验过程中，我们完成了移位寄存器和计数器寄存器的设计和测试。

通过观察实验结果，可以得出以下结论：1. 移位寄存器实验中，无论是使用D触发器还是JK触发器，移位寄存器都能够正确地实现数据位的移位操作。

而使用JK触发器的移位寄存器在性能上更加优越，能够实现更复杂的数据操作。

2. 计数器寄存器实验中，二进制计数器能够准确地实现计数功能。

通过设计不同位数的计数器，我们发现位数越多，计数范围越大。

综上所述，寄存器是计算机中重要的存储器件，通过实验我们深入了解了寄存器的工作原理和应用。

移位寄存器和计数器寄存器都具有广泛的应用领域，在数字电路设计和计算机系统中起到了重要作用。

移位寄存器实验心得(精品5篇)移位寄存器实验心得篇1以下是一篇移位寄存器实验心得：移位寄存器实验心得移位寄存器是数字电路中的一个基本组件，它可以在一个有限位的寄存器中存储数据，并可以通过移位操作将数据向左或向右移动。

在本次实验中，我们通过使用移位寄存器来实现一个简单的计数器，并通过对移位寄存器的操作来实现其他功能。

在实验中，我们首先使用了一个4位二进制移位寄存器来实现计数器。

我们通过输入不同的数值，并使用移位操作来控制计数器的计数方式。

通过观察实验结果，我们发现计数器的计数方式与我们所输入的数值和移位操作有关。

接着，我们使用移位寄存器来实现了一个简单的LED显示电路。

我们将移位寄存器中的数据通过一个数码管显示出来，从而实现了LED显示的功能。

在这个实验中，我们学习了如何将数字转换成二进制码，并将其存储在移位寄存器中，然后通过数码管将数据显示出来。

最后，我们使用移位寄存器来实现了一个简单的电子琴电路。

我们将移位寄存器中的数据通过一个电子琴模拟出来，从而实现了电子琴的功能。

在这个实验中，我们学习了如何将数字转换成二进制码，并将其存储在移位寄存器中，然后通过电子琴将数据模拟出来。

通过这次实验，我们不仅学习了移位寄存器的基本原理和操作方法，还加深了对数字电路的理解和认识。

同时，我们也学会了如何将理论知识与实际操作相结合，提高了我们的动手能力和解决问题的能力。

移位寄存器实验心得篇2在进行移位寄存器实验的过程中，我不仅对移位寄存器有了更深入的理解，还掌握了一些实际操作技巧。

以下是我对这次实验的心得体会。

首先，实验开始前，我对于移位寄存器的工作原理感到困惑。

但是在实验过程中，我逐渐明晰了其工作机制。

移位寄存器是一种具有存储功能的电子元件，可以将数据从高位移至低位或低位移至高位，从而实现数据的传递和存储。

这一过程让我对电子元件的工作原理有了更深入的了解。

在实验过程中，我遇到了一些问题，例如在编程时出现了错误。

但是，通过查阅相关资料和反复试验，我逐渐找到了解决问题的方法。

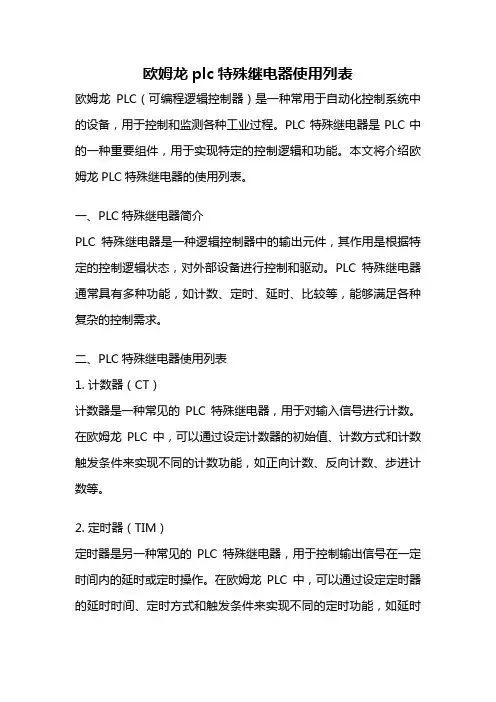

欧姆龙plc特殊继电器使用列表欧姆龙PLC（可编程逻辑控制器）是一种常用于自动化控制系统中的设备，用于控制和监测各种工业过程。

PLC特殊继电器是PLC中的一种重要组件，用于实现特定的控制逻辑和功能。

本文将介绍欧姆龙PLC特殊继电器的使用列表。

一、PLC特殊继电器简介PLC特殊继电器是一种逻辑控制器中的输出元件，其作用是根据特定的控制逻辑状态，对外部设备进行控制和驱动。

PLC特殊继电器通常具有多种功能，如计数、定时、延时、比较等，能够满足各种复杂的控制需求。

二、PLC特殊继电器使用列表1. 计数器（CT）计数器是一种常见的PLC特殊继电器，用于对输入信号进行计数。

在欧姆龙PLC中，可以通过设定计数器的初始值、计数方式和计数触发条件来实现不同的计数功能，如正向计数、反向计数、步进计数等。

2. 定时器（TIM）定时器是另一种常见的PLC特殊继电器，用于控制输出信号在一定时间内的延时或定时操作。

在欧姆龙PLC中，可以通过设定定时器的延时时间、定时方式和触发条件来实现不同的定时功能，如延时触发、周期定时、单次定时等。

3. 比较器（CMP）比较器是一种用于比较输入信号与设定值之间关系的PLC特殊继电器。

在欧姆龙PLC中，可以通过设定比较器的输入信号和设定值，并选择比较方式（大于、等于、小于）来实现不同的比较功能，如温度比较、压力比较等。

4. 移位寄存器（MOV）移位寄存器是一种用于对二进制数进行移位操作的PLC特殊继电器。

在欧姆龙PLC中，可以通过设定移位寄存器的输入信号、移位方向和移位位数来实现不同的移位功能，如数据传输、数据清零等。

5. 累加器（ACC）累加器是一种用于对输入信号进行累加操作的PLC特殊继电器。

在欧姆龙PLC中，可以通过设定累加器的初始值、累加方式和触发条件来实现不同的累加功能，如累加求和、累加平均值等。

6. 条件继电器（CND）条件继电器是一种根据特定条件执行控制逻辑的PLC特殊继电器。

数字电子技术基础实验实验项目：移位寄存器班级：电气1804姓名：学号：0121811350304上课时间：2020年6月13日一、本项目的实验目的：1.掌握4位双向移位寄存器的逻辑功能和使用方法；2.熟悉用移位寄存器和计数器的应用.二、实验内容及步骤：1.7位串行/左移并行转换电路图：用2个移位寄存器（74LS194）和门电路（不限制）实现出7位串行/左移转换电路，其中用连续脉冲触发，选用合适的频率。

1）设计电路图：2）分析电路的工作原理：如图，设从左到右74LS194的输入端分别为D0-D7，对应输出端为Q0-Q7，D0-D6接“1”，D7接“0”，对应为11111110。

两S1接“1”，Q0和Q1相与再非运算，接入两S0。

左边SL接Q4，将两个74LS194级联起来，右边SL接输入，即串行输入。

开始时，由于Q0和Q1为“0”，经过变换向两S0输入“1”，又S1为“1”，Q0-Q7被置数为11111110，其中Q0和Q1相与后作为一个信号输出，即并行输出实际为1111110，7个信号。

下一个上升沿到来时，已有Q0和Q1的输出经运算向两S0输入“0”，即S1=1，S0=0，输出开始左移，设右边的输入一直是SL=1,那么输出变成1111101。

接下来一直左移，直到第一个“0”信号移到Q1，这时，输出是0111111，Q0=1，Q1=0,向两S0输入1，又S1=1，电路重新置数为1111110。

以上为一个循环，一个循环经过7个时钟脉冲，有7个输出状态，并且输出信号左移，也实现了串行输入，并行输出，所以该电路是7位串行/左移并行转换电路。

3）清零后观察输出状态，记录输出结果填入表中。

CP Q0Q1Q2Q3Q4Q5Q6Q7功能000000000清零111111110置数211111101送数311111011411110111511101111611011111710111111801111111911111110置数2.四位环形计数器：用一片移位寄存器（74LS194）及门电路（不限制）设计具有自启动功能的、有效状态分别为1000，0100，0010，0001（Q0Q1Q2Q3）的四位右移环形计数器，其中用连续脉冲触发，选用合适的频率。

常用的时序逻辑电路时序逻辑电路是数字电路中一类重要的电路，它根据输入信号的顺序和时序关系，产生对应的输出信号。

时序逻辑电路主要应用于计时、控制、存储等领域。

本文将介绍几种常用的时序逻辑电路。

一、触发器触发器是一种常见的时序逻辑电路，它具有两个稳态，即SET和RESET。

触发器接受输入信号，并根据输入信号的变化产生对应的输出。

触发器有很多种类型，常见的有SR触发器、D触发器、JK 触发器等。

触发器在存储、计数、控制等方面有广泛的应用。

二、时序计数器时序计数器是一种能按照一定顺序计数的电路，它根据时钟信号和控制信号进行计数。

时序计数器的输出通常是一个二进制数，用于驱动其他电路的工作。

时序计数器有很多种类型，包括二进制计数器、BCD计数器、进位计数器等。

时序计数器在计时、频率分频、序列生成等方面有广泛的应用。

三、时序比较器时序比较器是一种能够比较两个信号的大小关系的电路。

它接受两个输入信号，并根据输入信号的大小关系产生对应的输出信号。

时序比较器通常用于判断两个信号的相等性、大小关系等。

常见的时序比较器有两位比较器、四位比较器等。

四、时序多路选择器时序多路选择器是一种能够根据控制信号选择不同输入信号的电路。

它接受多个输入信号和一个控制信号，并根据控制信号的不同选择对应的输入信号作为输出。

时序多路选择器常用于多路数据选择、时序控制等方面。

五、时序移位寄存器时序移位寄存器是一种能够将数据按照一定规律进行移位的电路。

它接受输入信号和时钟信号，并根据时钟信号的变化将输入信号进行移位。

时序移位寄存器常用于数据存储、数据传输等方面。

常见的时序移位寄存器有移位寄存器、移位计数器等。

六、状态机状态机是一种能够根据输入信号和当前状态产生下一个状态的电路。

它由状态寄存器和状态转移逻辑电路组成，能够实现复杂的状态转移和控制。

状态机常用于序列识别、控制逻辑等方面。

以上是几种常用的时序逻辑电路，它们在数字电路设计中起着重要的作用。

数字电路中的计数器和移位寄存器在数字电路中，计数器和移位寄存器是两个常用的元件，用于实现不同的功能。

计数器可以用于计算输入信号的频率、计数场合和控制电路等。

移位寄存器则用于数据的移位和存储。

本文将详细介绍计数器和移位寄存器的原理、应用以及设计注意事项。

一、计数器计数器是一种重要的数字电路元件，广泛应用于各种电子设备中。

计数器按照工作原理的不同，可以分为同步计数器和异步计数器。

1. 同步计数器同步计数器是一种在时钟信号的控制下进行计数的计数器。

它使用时钟信号来同步所有的触发器，保证在时钟边沿进行计数操作。

同步计数器的输入信号可以是来自外部的信号，也可以是内部产生的。

同步计数器通常由触发器级联构成，每一个触发器代表计数器中的一个位。

当所有的触发器都到达最大计数值时，计数器就会归零重新开始计数。

2. 异步计数器异步计数器是一种不需要时钟信号进行计数的计数器。

它的计数操作是以输入信号的变化边沿触发的。

异步计数器通常由触发器和门电路组成，输入信号的变化会通过门电路产生控制信号，触发器根据控制信号进行计数操作。

异步计数器在工作时需要特别注意输入信号的稳定性和时序关系，以确保计数的准确性。

二、移位寄存器移位寄存器是一种可以实现数据的移位和存储的元件。

移位寄存器可以分为串行移位寄存器和并行移位寄存器两种。

1. 串行移位寄存器串行移位寄存器是一种将数据逐位进行移位操作的寄存器。

它可以将输入数据从一个端口输入，并从另一个端口输出。

串行移位寄存器通常由触发器和移位电路组成，触发器用于存储数据，移位电路用于实现数据的移位操作。

串行移位寄存器的移位操作可以是向左移位或向右移位。

2. 并行移位寄存器并行移位寄存器是一种同时对多个数据位进行移位操作的寄存器。

它可以将输入数据从一个端口输入，并从另一个端口输出。

并行移位寄存器通常由多个触发器构成，每个触发器用于存储一个数据位。

通过控制信号，可以将输入数据同时存储到各个触发器中，并且可以同时从各个触发器中读取数据。

实验六项目名称：移位寄存器及其应用一、实验目的1、掌握中规模4位双向移位寄存器逻辑功能及使用方法。

2、熟悉移位寄存器的应用—实现数据的串行、并行转换和构成环形计数器。

二、实验设备1、数字电子技术实验箱2、CC40194×2（74LS194）三、实验内容及步骤1 、测试CC40194（或74LS194）的逻辑功能按图6－5接线，R C、S1、S0、S L、S R、D0、D1、D2、D3分别接至逻辑开关的输出插口；Q0、Q1、Q2、Q3接至逻辑电平显示输入插口。

CP端接单次脉冲源。

按图6－5 CC40194逻辑功能测试(1)清除：令R C＝0，其它输入均为任意态，这时寄存器输出Q0、Q1、Q2、Q3应均为0。

清除后，置R C＝1 。

(2)送数：令R C＝S1＝S0＝1 ，送入4位二进制数，如令：D0D1D2D3＝1001，加CP脉冲，此时Q0、Q1、Q2、Q3输出状态为：1001 。

(3)右移：令R C＝1，S1＝0，S0＝1，然后右移输入端S R送入二进制数码如0，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0100 ；紧接着，右移输入端S R送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：1010 ；紧接着，右移输入端S R送入二进制数码如0，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0101 ；紧接着，右移输入端S R送入二进制数码如0，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0010 。

(4) 左移：先令R C＝0进行清零，再令R C＝1，S1＝1，S0＝0，然后左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0001 ；紧接着，左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0011 ；紧接着，左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：0111 ；紧接着，左移输入端S L送入二进制数码如1，加CP脉冲,此时Q0、Q1、Q2、Q3显示为：1111 。

计数器与移位寄存器计数器和移位寄存器是数字电路中常用的两种重要组件。

它们在现代电子设备中起到了至关重要的作用。

本文将分别介绍计数器和移位寄存器的基本概念、工作原理及应用。

一、计数器计数器是一种能够记录和累加输入脉冲信号的电子器件。

它通常可以按照规定的时钟信号进行递增或递减操作，并能够实现各种计数模式。

1.1 基本概念计数器由若干个触发器和逻辑门构成。

触发器用于存储并传递数据，逻辑门用于产生控制信号。

计数器的位数决定了能够表示的计数范围，常见的位数有4位、8位、16位等。

1.2 工作原理计数器的工作原理基于二进制数制。

当计数器接收到时钟信号时，触发器根据当前的状态进行状态转移，并输出新的计数值。

计数器的时钟信号可以是连续的，也可以是根据特定条件产生的。

1.3 应用领域计数器广泛应用于各种计数场景中。

在数字电路中，它可以用于频率分割、时序控制等；在计算机中，它可以用于指令计数、内存地址生成等；在工业自动化中，它可以用于计量和控制等。

二、移位寄存器移位寄存器是一种能够在内部存储和移动数据的电子器件。

它可以实现数据的左移、右移、循环移位等操作，常用于数据的串行传输和处理。

2.1 基本概念移位寄存器由若干个触发器和逻辑门组成。

触发器用于存储数据位，逻辑门用于控制数据的传输和移位操作。

移位寄存器的位数决定了能够存储和处理的数据位数，常见的位数有4位、8位、16位等。

2.2 工作原理移位寄存器的工作原理基于串行数据传输的概念。

数据从输入端依次进入移位寄存器，根据控制信号进行移位操作后，最终从输出端读取。

移位寄存器可以实现左移、右移、循环移位等功能，根据应用需求选择不同的操作模式。

2.3 应用领域移位寄存器在各个领域都有重要应用。

在通信领域中，它可以用于串行数据传输、解调调制等；在图像处理领域中，它可以用于像素处理、图像滤波等；在存储器设计中，它可以用于数据缓存、地址生成等。

结语计数器和移位寄存器作为数字电路中重要的组件，为现代电子设备提供了强大的功能支持。

单片机移位寄存器1. 什么是单片机移位寄存器单片机移位寄存器（Shift Register）是一种具有移位功能的寄存器，在数字电子电路中被广泛应用。

它由一组触发器（Flip-Flop）组成，可以将数据按照特定的方式进行移位操作。

2. 移位寄存器的工作原理移位寄存器通常由串行输入、串行输出、并行输入和并行输出四个主要部分组成。

其工作原理如下：•串行输入：数据输入信号逐位地经过寄存器，通过串行输入端口输入。

每当输入一个新的数据位时，原有的数据位将向左移位，腾出位置存放新的数据位。

•串行输出：从移位寄存器的串行输出端口输出数据。

当整个移位寄存器被移位后，最右边的数据位将从串行输出端口输出，同时，原有数据位向右移位填充空出的位置。

•并行输入：通过并行输入端口将整个数据一次性输入到移位寄存器中，不进行移位操作。

•并行输出：通过并行输出端口将整个移位寄存器的内容一次性输出。

3. 移位寄存器的应用场景移位寄存器在数字电子电路中具有广泛的应用，例如：3.1. 数据传输与存储移位寄存器可以用于将数据从一个地方传输到另一个地方，实现数据的序列化和反序列化。

在通信系统中，可以使用移位寄存器将并行数据转换为串行数据进行传输，或者将串行数据转换为并行数据进行处理。

3.2. 并行输入/输出扩展通过移位寄存器，可以将单片机的并行输入/输出引脚扩展为更多的输入/输出引脚。

通过将多个移位寄存器级联，可以实现更多的输入/输出引脚扩展。

3.3. 状态存储移位寄存器可以用于存储状态信息，例如程序计数器（Program Counter）和状态寄存器（Status Register）等。

4. 移位寄存器的类型根据移位寄存器的工作方式和结构特点，常见的移位寄存器包括以下几种类型：4.1. 并行入/串行出移位寄存器（PISO）并行入/串行出移位寄存器有多个并行输入引脚和一个串行输出引脚。

多个并行输入信号可以一次性并行输入到寄存器中，然后按位进行移位，输出到串行输出引脚上。

数字电路的器件构成数字电路是由数字电路器件构成的，数字电路器件是数字电路的基础，它们能够接受数字信号，进行特定的逻辑运算，并输出结果。

数字电路器件可以分为逻辑门、触发器、计数器、移位寄存器、存储器等多种类型。

1. 逻辑门逻辑门是数字电路中最基本的器件之一，它们能够根据输入的逻辑信号进行逻辑运算，输出相应的逻辑结果。

逻辑门包括与门、或门、非门、异或门、与非门、或非门等多种类型。

每种类型的逻辑门都有特定的符号和真值表，可以根据真值表设计数字电路。

2. 触发器触发器是数字电路中常用的存储器件，它们能够存储一个二进制位的信息，并将存储的信息输出给其他电路。

常见的触发器包括RS 触发器、D触发器、JK触发器、T触发器等。

不同类型的触发器有不同的功能和工作方式，可以选择适合的触发器来实现数字电路。

3. 计数器计数器是数字电路中常用的计数器件，它们能够对输入的脉冲信号进行计数，并输出计数结果。

常见的计数器包括二进制计数器、BCD计数器、分频器等。

不同类型的计数器有不同的计数范围和计数方式，可以根据需要选择适合的计数器。

4. 移位寄存器移位寄存器是数字电路中常用的存储器件，它们能够将输入的二进制位序列移位，并将移位后的数据输出。

常见的移位寄存器包括移位寄存器、平行输入串行输出移位寄存器、串行输入平行输出移位寄存器等。

不同类型的移位寄存器有不同的移位方式和移位速度，可以根据需要选择适合的移位寄存器。

5. 存储器存储器是数字电路中最重要的器件之一，它们能够存储大量的二进制信息，并能够随时读出存储的信息。

常见的存储器包括静态随机存储器（SRAM）、动态随机存储器（DRAM）、只读存储器（ROM）等。

不同类型的存储器有不同的存储容量和读写速度，可以根据需要选择适合的存储器。

6. 其他器件除了以上几种器件，数字电路中还有多种其他器件，如比较器、多路选择器、译码器等。

这些器件在数字电路中也有着重要的作用，可以根据需要选择适合的器件来组成数字电路。

74LS194左右移位寄存器一、移位寄存器在数字电路中，用来存放二进制数据或代码的电路称为寄存器。

按功能可分为：基本寄存器和移位寄存器。

移位寄存器中的数据可以在移位脉冲作用下一次逐位右移或左移，数据既可以并行输入、并行输出，也可以串行输入、串行输出，还可以并行输入、串行输出，串行输入、并行输出，十分灵活，用途也很广。

二、74LS194双向移位寄存器目前常用的集成移位寄存器种类很多，其中74LS194为四位双向移存器。

图一74LS194移位寄存器的引脚图以上为74LS194的引脚图，其中D0~D3：并行输入端；Q0~Q3：并行输出端；S0、S1：操作模式控制端；：为直接无条件清零端；SR：右移串行输入端SL：xx串行输入端；CP：时钟脉冲输入端；表一74LS194的模式控制和状态输出表三、移位寄存器型计数器利用移位寄存器可构成环形和扭环形计数器。

可先使S0=S1=1，并行输入预置数值，再改变S0和S1的电平，实现左移或右移状态。

若把移位寄存器的输出以一定方式反馈到串行输入DSR端或DSL端，就可以构成移位寄存器型计数器。

例如，将74LS194的Q3接到DSR端，可得到模4的环形计数器（不可自启动）；将Q3端通过一个非门接到DSR端，则可得到模8的扭环形计数器（不可自启动）。

用一片74LS194及门电路构成一个课实现7分频或8分频器。

7分频器的分频信号由Q2输出，同时将Q2、Q3输出通过与非门后接入DSR端，S0S1=10。

8分频器的分频信号由Q3取非后输出，同时将该信号送入D SR端，S0S1=10。
