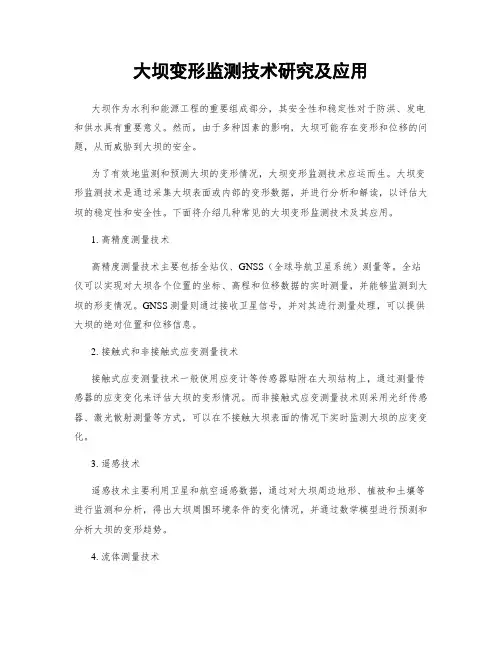

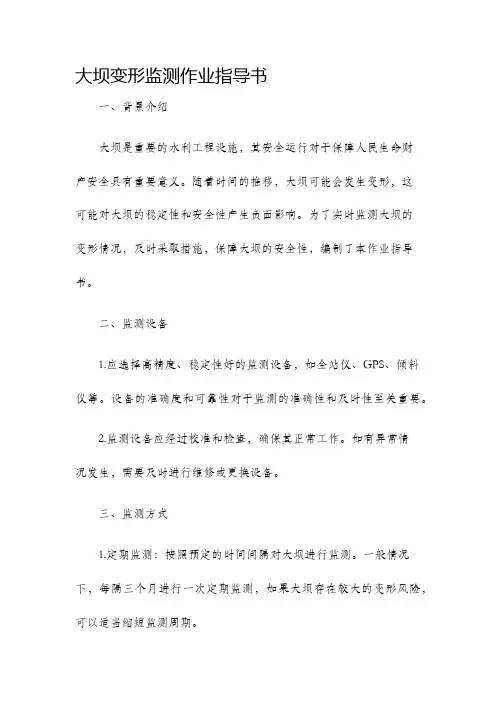

大坝变形监测技术研究及应用大坝作为水利和能源工程的重要组成部分，其安全性和稳定性对于防洪、发电和供水具有重要意义。

然而，由于多种因素的影响，大坝可能存在变形和位移的问题，从而威胁到大坝的安全。

为了有效地监测和预测大坝的变形情况，大坝变形监测技术应运而生。

大坝变形监测技术是通过采集大坝表面或内部的变形数据，并进行分析和解读，以评估大坝的稳定性和安全性。

下面将介绍几种常见的大坝变形监测技术及其应用。

1. 高精度测量技术高精度测量技术主要包括全站仪、GNSS（全球导航卫星系统）测量等。

全站仪可以实现对大坝各个位置的坐标、高程和位移数据的实时测量，并能够监测到大坝的形变情况。

GNSS测量则通过接收卫星信号，并对其进行测量处理，可以提供大坝的绝对位置和位移信息。

2. 接触式和非接触式应变测量技术接触式应变测量技术一般使用应变计等传感器贴附在大坝结构上，通过测量传感器的应变变化来评估大坝的变形情况。

而非接触式应变测量技术则采用光纤传感器、激光散射测量等方式，可以在不接触大坝表面的情况下实时监测大坝的应变变化。

3. 遥感技术遥感技术主要利用卫星和航空遥感数据，通过对大坝周边地形、植被和土壤等进行监测和分析，得出大坝周围环境条件的变化情况，并通过数学模型进行预测和分析大坝的变形趋势。

4. 流体测量技术流体测量技术主要通过测量水流和水压力等参数来评估大坝的变形情况。

如针对水电站大坝，可以通过安装流速计和水位计等设备，实时监测水流的速度和水位的高度，从而预测大坝的水力压力和变形情况。

上述大坝变形监测技术在实际应用中有着广泛的需求和应用前景。

大坝变形监测技术可以有效地提高大坝的安全性和稳定性，为大坝工程的运行和维护提供科学依据和预警措施。

例如，在地震等自然灾害前，通过大坝变形监测技术可以实时获取大坝的变形数据，及时采取预警和安全措施，以最大程度地减少灾害的发生和损失。

此外，大坝变形监测技术还可以在大坝的建设和设计过程中发挥重要作用。

大坝变形监测技术综述大坝是人类用于蓄水、发电、灌溉等目的的重要水利工程。

随着大坝的运行和使用年限的增加，大坝的变形监测逐渐成为确保大坝安全运行的关键任务。

本文将综述目前常用的大坝变形监测技术，包括测量原理、监测方法、优缺点以及应用案例等内容。

1. 测量原理大坝的变形监测通过测量大坝的形变变化来判断其安全性。

常用的测量原理包括全站仪测量、GPS测量、激光雷达测量、振动传感器监测等。

全站仪利用现代光学技术测量地面的三维坐标，可以测量大坝的形变位移。

GPS技术通过卫星信号测定接收器的三维坐标变化，精度较高。

激光雷达利用激光束扫描目标，通过测量反射回来的激光信号来计算目标物体的位置和形状。

振动传感器则通过测量大坝的振动，来判断其变形情况。

2. 监测方法大坝变形监测方法多种多样，可以分为定点测量和连续监测两种方式。

定点测量通常采用全站仪、GPS等测量仪器，在不同的时间点对大坝进行测量。

这种方法适合对局部区域或特定地点的变形进行测量。

连续监测则是采用激光雷达、振动传感器等设备，可以实时地监测大坝的变形情况。

这种方法适合对大坝整体的变形进行长期监测。

3. 优缺点不同的大坝变形监测技术有各自的优点和缺点。

全站仪测量方法精度较高，但需要专业人员操作，且测量时间较长。

GPS技术可以实时监测大坝的变形，但精度受到卫星定位精度的限制。

激光雷达测量方法速度较快，但在大坝表面有遮挡物时会影响测量结果。

振动传感器能够实时监测大坝的振动情况，但只能监测到振动造成的变形，无法测量其他形变。

4. 应用案例大坝变形监测技术在实际工程中得到广泛应用。

例如，中国的三峡大坝项目采用了全站仪、GPS和振动传感器等多种监测技术，对大坝的变形进行定期检测。

根据监测数据，可以及时发现大坝的异常变形，采取相应的维护和保护措施。

在国外，美国的背水坝坝体变形监测系统可以实时监测大坝的变形情况，并通过无线传输技术将数据传输到远程维护中心。

结论:大坝变形监测技术的发展与进步为大坝的安全运行提供了重要的保障。

（一）大坝变形监测施工与观测方法及要求1.技术标准和规范：承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测，应严格执行现行国家行业技术标准和规范，以及设计文件、承包合同要求。

应执行的现行国家行业技术标准和规范主要有（但不限于）：（1）《混凝土大坝安全监测技术规范》（SDJ336—89）（2）《土石坝安全监测技术规范》（SL60—94）（3）《国家一、二等水准测量规范》（GB12897—91）（4）《国家三角测量规范》（GB/T17942-2000）（5）《水利水电工程测量规范》（SL197—97）（6）《水利水电工程施工测量规范》（SL52—93）2.变形监测仪器设备购置、加工：变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。

仪器设备购置、加工前应向监理工程师报送：（1）仪器设备购置、加工计划：（2）仪器设备检验、率定计划。

仪器设备运抵施工现场后，应会同监理工程师开箱检查验收，应向仪器设备供应方索取仪器设备出厂合格证，计量检测证。

仪器、设备检验合格后应妥善保管。

3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装：倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。

按照设计坐标、高程进行钻孔孔位定位、放样。

钻机就位，应认真进行校正。

经校正安装固定的钻机，主轴必须严格垂直，钻孔孔位定位精度须满足设计要求。

钻孔施工过程中应每进尺1 m～2m，采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测，以控制钻孔质量，进而指导调整钻孔施工。

倒垂孔钻孔垂直度应满足保护管安装埋设完成后，其保护管有效孔径必须在大于100mm。

钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。

钻孔进尺满足设计要求后，应通知设计、地质、监理工程师，参加钻孔终孔验收，并进行单项工程阶段性验收签证。

终孔验收后，及时进行倒垂孔保护管、钢管标、钢、铝管双金属标安装埋设。

各类金属管材、材质型号、加工均应满足设计要求。

变形监测（外观部分）1 一般规定1.1变形观测是针对工业与民用建筑物、构筑物、建筑场地、地基基础、大（中、小）型水坝等进行观测，评价风险，保证安全。

1.2 大型或重要工程建筑物、构筑物，在工程设计时，应对变形监测统筹安排。

施工开始时，即应进行变形监测。

1.3 变形监测首先建立变形监测控制网，其具有高精度性和相对独立性的特点。

其作用在于依靠控制网提供的基准点的准确数据，利用观测值计算出变形观测点的坐标、高程；并验证工作基点相关数据的准确性和可靠性，如工作基点发生损毁或位移时，可依据变形监测控制网补建或纠正工作基点。

当变形监测控制点损毁或发生位移亦可通过其他稳固的网内控制点进行修复。

变形监测控制网是变形观测的基础，它为监测工作提供可靠的观测起算数据，并验证和检测工作基点的可靠性。

使不同时期的观测数据建立在一个相同的观测基础上，从而具有可比性。

同时，变形监测控制网是各工作基点修正、恢复的依据，保障变形观测系统的可靠安全运行。

1.4变形监测点，宜分为基准点、工作基点和变形观测点。

其布设应符合下列要求：一、每个工程至少应有3个稳固可靠的点作为基准点；二、工作基点应选在比较稳定的位置。

对通视条件较好或观测项目较少的工程，可不设立工作基点，在基准点上直接测定变形观测点；三、变形观测点应设立在变形体上能反映变形特征的位置。

1.5 变形测量的等级划分及精度要求，应符合表1.4的规定。

坡监测等注：①变形点的高程中误差和点位中误差，系相对于最近基准点而言；②当水平位移变形测量用坐标向量表示时，向量中误差为表中相应等级点位中误差的1/；③垂直位移的测量，可视需要按变形点的高程中误差或相邻变形点高差中误差确定测量等级。

1.6变形测量的观测周期，应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑。

观测过程中，根据变形量的变化情况，应适当调整。

1.7 每次变形观测时，宜符合下列要求：一、采用相同的图形（观测路线）和观测方法；二、使用同一仪器和设备；三、固定观测人员；四、在基本相同的环境和条件下工作。

大坝变形监测方案1. 简介大坝是人类工程中保护水源、调节水量的重要设施之一。

由于大坝长期承受水压和地质运动的力量，随着时间的推移，大坝可能会发生变形。

为了保障大坝的安全性，需要进行定期的变形监测。

本文档将介绍一种大坝变形监测方案，帮助工程师进行科学有效的大坝变形监测。

2. 监测目标大坝变形监测的主要目标是提前发现大坝的变形情况，以防止严重事故的发生。

监测的主要内容包括以下几个方面：•大坝的水平位移变形：主要指大坝在水平方向上的位移情况，通过测量水平位移来判断大坝是否存在下滑或滑坡的风险。

•大坝的竖向位移变形：主要指大坝在垂直方向上的位移情况，通过测量垂直位移来判断大坝是否存在沉降的风险。

•大坝表面的裂缝情况：通过监测大坝表面的裂缝情况，可以了解大坝是否存在结构破裂或渗漏的风险。

3. 监测方法3.1 测量仪器选择为了进行大坝变形的定量测量，需要选择合适的测量仪器。

以下是一些常见的大坝变形监测仪器：•GPS测量仪：可用于测量大坝的水平位移变形，具有高精度、实时性强的特点。

•倾斜仪：可用于测量大坝的竖向位移变形，一般采用水平方向和垂直方向两个方向的倾斜角度进行测量。

•应变计：可用于测量大坝表面的应变情况，一般通过电阻、电容或光纤等方式进行测量。

3.2 监测方案设计根据大坝的具体情况，制定相应的监测方案。

以下是一个常见的大坝变形监测方案设计示例：1.确定监测点位：根据大坝的结构和地质条件，确定监测点位，包括水平位移监测点和竖向位移监测点。

2.布设测量仪器：根据监测点位，布设相应的测量仪器。

GPS测量仪可以布设在大坝上不同位置进行水平位移监测，倾斜仪可以布设在大坝表面进行竖向位移监测，应变计可以布设在大坝表面的关键部位进行应变监测。

3.数据采集与处理：定期采集测量仪器的数据，并进行数据处理。

可以使用专业的监测设备自带的软件对数据进行分析和展示，也可以使用MATLAB或Excel等软件进行数据处理。

4.结果分析与报告：对监测数据进行分析，判断大坝的变形情况，并及时生成监测报告。

大坝变形监测数据分析与处理研究引言：大坝是一种重要的水利工程结构，它承担着调节水流、防洪、发电等多种功能，对于社会、经济和环境的稳定发展具有重要作用。

然而，由于大坝的使用时间长、工作环境复杂等原因，大坝会出现各种问题，如变形现象。

因此，对大坝的变形进行监测十分必要，而对监测数据进行分析与处理则能为大坝的安全运行提供有效保障。

一、大坝变形监测数据概述大坝的变形监测数据通常包括水平位移、竖向位移、沉降位移等方面的数据。

这些数据的采集可以通过传感器进行实时监测，也可以通过定期测量的方式获取。

在获取这些监测数据之后，需要对其进行分析与处理，以便及时发现大坝变形的异常情况，并采取相应的措施。

二、大坝变形监测数据分析方法1. 统计分析方法：统计分析方法是对大量监测数据进行整体分析的一种方法。

通过对监测数据进行统计，我们可以获得大坝变形的一些基本统计量，如平均值、标准差、极差等，从而判断大坝的稳定性。

此外，还可以通过统计分析来探索大坝变形与其他因素的相关性，如年龄、水位变化、降雨量等。

2. 趋势分析方法：趋势分析方法是利用大坝变形数据的变化趋势来判断其稳定性的一种方法。

通过对一段时间内的数据进行趋势分析，我们可以判断大坝的变形是否呈现出增长或减小的趋势，并根据趋势预测未来可能出现的问题。

常见的趋势分析方法包括线性回归分析、指数平滑法等。

3. 频谱分析方法：频谱分析方法是利用大坝变形数据的频谱信息来判断其稳定性的一种方法。

频谱分析可以将时域的变形数据转化为频域数据，从而揭示出变形数据中的主要频率成分。

通过对频谱进行分析，我们可以识别出大坝变形的周期性变化，并判断其是否处于危险状态。

三、大坝变形监测数据处理方法1. 数据清洗：数据清洗是指对采集到的监测数据进行预处理的过程。

在数据清洗中，我们需要检查数据的完整性、准确性和一致性，并对异常数据进行处理。

同时，还需要对数据进行去噪处理，以消除测量误差和干扰。

2. 数据可视化：数据可视化是将监测数据以图表、曲线等形式展示出来的过程。

大坝变形监测技术与数据分析大坝是水力工程中重要的建筑物，用于蓄水、防洪和发电等目的。

然而，由于长期受到水压和土体的作用，大坝可能会发生变形，导致其结构稳定性和安全性受到威胁。

因此，大坝变形监测技术和数据分析在保障大坝的安全运行方面起到了至关重要的作用。

一、大坝变形监测技术1. GPS技术：GPS（全球定位系统）是一种通过卫星定位测量的技术，可用于测量大坝的位移变形。

通过安装在大坝上的GPS接收器，可以精确测量大坝的坐标变化，并实时监测其变形情况。

通过GPS技术，可以及时发现大坝的变形趋势，为进一步的分析和预测提供数据支持。

2. 建筑物振动监测技术：震动传感器和振动检测设备可用于监测大坝的振动情况。

通过安装在大坝上的传感器，可以实时测量大坝的振动频率、振幅和振动模态等参数，从而判断大坝的结构变形情况。

这些数据可以帮助工程师监测大坝的状况，并进行相应的结构分析和评估。

3. 应变监测技术：应变测量传感器可用于测量大坝结构的应变情况。

通过在大坝表面安装应变测量设备，可以获取到大坝不同部位的变形情况。

这些数据对于分析大坝的结构稳定性和安全性非常重要，可以帮助工程师判断大坝是否存在变形问题，并采取相应的措施进行修复。

二、大坝变形数据分析1. 数据处理与分析：收集到的大坝变形数据需要进行处理和分析。

首先，需要对原始数据进行筛选和去噪，排除异常值和干扰因素。

然后，将数据进行整理和归类，建立适当的数据库。

接下来，可以利用统计学和数据分析方法来分析大坝的变形趋势、变形速率等参数，以及变形与其他因素的关系，如降雨量、温度等。

2. 变形预警与预测：通过对大坝变形数据的分析，可以建立变形的预警模型。

根据大坝的历史数据和相关参数，可以进行变形预测，及时发现潜在的变形趋势，并采取必要的措施进行修复和加固。

预测模型的准确性将直接影响到大坝的安全性和可靠性。

3. 结构健康评估：通过大坝变形数据的分析，可以对大坝进行结构健康评估。

大坝变形监测系统的设计与应用一、引言随着大坝建设的不断推进，大坝的安全性和稳定性越来越受到人们的关注。

大坝变形是一个重要的监测指标，因为它能够反映大坝的稳定性和安全情况。

本文将介绍大坝变形监测系统的设计与应用。

二、系统设计1. 系统结构大坝变形监测系统主要包括传感器、数据采集设备、数据传输设备和数据处理与显示设备。

2. 传感器选择在大坝变形监测系统中，常用的传感器有测斜仪、应变计和水准仪。

测斜仪用于测量大坝的倾角变化，应变计用于测量大坝的应力变化，水准仪用于测量大坝的高程变化。

3. 数据采集设备数据采集设备的主要作用是将传感器采集到的数据进行处理和存储。

根据实际需求，可以选择单片机、嵌入式系统或者计算机作为数据采集设备。

4. 数据传输设备数据传输设备用于将数据从数据采集设备传输到数据处理与显示设备。

常用的数据传输方式有有线传输和无线传输两种。

有线传输通常使用以太网、RS485等协议，无线传输可以选择蓝牙、Wi-Fi、GPRS等协议。

5. 数据处理与显示设备数据处理与显示设备主要用于存储、处理和展示监测数据。

可以使用计算机、云服务器或者移动终端等设备进行数据处理与显示。

三、系统应用大坝变形监测系统在实际应用中具有重要意义，主要体现在以下几个方面：1. 大坝安全性评估通过对大坝变形的监测，可以了解大坝在不同时间段的变形情况，进而对其安全性进行评估。

一旦发现大坝变形超过安全范围，及时采取措施进行修复，以确保大坝的安全稳定运行。

2. 施工监控在大坝建设过程中，变形监测系统可以实时监测施工过程中的变形情况，及时发现并处理施工中的问题，减少施工风险，保证施工的顺利进行。

3. 运行监测大坝建成后，随着时间的推移，可能会出现一些隐患，如渗漏、沉降等问题。

通过大坝变形监测系统，可以对大坝的运行情况进行实时监测，及时发现问题并进行预防性维修，延长大坝的使用寿命。

4. 灾害预警大坝作为重要的防洪设施，其灾害风险十分重大。

水库大坝变形监测的测绘技术与数据处理方法解析水库大坝是人类在水利工程中常见的建筑物，它的安全性对于人们的生命财产安全至关重要。

随着时间的推移，大坝可能会发生变形，因此对大坝的及时监测变得尤为重要。

本文将分析水库大坝变形监测的测绘技术与数据处理方法。

一、测绘技术的选择在测绘水库大坝变形时，我们可以采用多种技术，包括全站仪、GPS、激光雷达等。

全站仪是一种常用的测量工具，它可以测量水平角、垂直角和斜距，可以获得较为准确的坐标数据。

GPS则可以提供更精确的位置信息，能够实时监测大坝位置的变化。

激光雷达则可以扫描大坝的表面，获取其形状和尺寸的数据。

二、数据采集与处理在进行测量之前，我们需要进行数据采集的准备工作。

首先，我们需要选择测量的位置，考虑到大坝的结构和地理条件，选取合适的测量点非常重要。

其次，我们需要选择适当的时间进行测量，通常选择在早晨或晚上，避免阳光直射和大气折射等因素的干扰。

在数据采集过程中，要确保测量仪器的准确性和稳定性。

全站仪和GPS的测量结果需要进行校正，根据测量误差进行数据修正和过滤，以提高测量结果的精度。

在数据处理方面，我们可以利用测量得到的数据，绘制出大坝的示意图。

通过对比不同时间点的测量数据，我们可以分析大坝的变形情况。

同时，我们也可以利用数学建模的方法，对数据进行分析和预测，以便及时发现大坝变形的趋势和异常情况。

三、监测结果的分析与应用通过对大坝的变形监测，我们可以得到大坝结构的变形程度和变形趋势。

这些监测结果对于判断大坝是否存在安全隐患非常重要，并为及时采取相应的维修和加固措施提供了依据。

在监测结果的分析中，我们可以采用统计学的方法，对不同测点的数据进行分析，计算出均值、标准差等指标，以了解大坝变形的整体情况。

同时，我们也可以采用时序分析的方法，利用时间序列数据进行趋势预测和异常检测，提前发现潜在的安全问题。

监测结果的应用还可以辅助工程师制定大坝的日常维护计划。

通过长期的监测数据，我们可以在大坝变形逐渐加剧之前，提前预警，采取相应的预防措施，以延长大坝的寿命。
