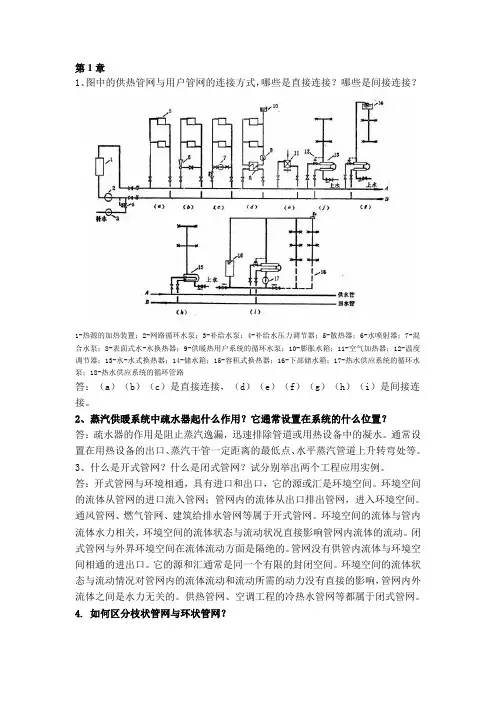

第1章1、图中的供热管网与用户管网的连接方式,哪些是直接连接?哪些是间接连接?1-热源的加热装置;2-网路循环水泵;3-补给水泵;4-补给水压力调节器;5-散热器;6-水喷射器;7-混合水泵;8-表面式水-水换热器;9-供暖热用户系统的循环水泵;10-膨胀水箱;11-空气加热器;12-温度调节器;13-水-水式换热器;14-储水箱;15-容积式换热器;16-下部储水箱;17-热水供应系统的循环水泵;18-热水供应系统的循环管路答:(a)(b)(c)是直接连接,(d)(e)(f)(g)(h)(i)是间接连接。
2、蒸汽供暖系统中疏水器起什么作用?它通常设置在系统的什么位置?答:疏水器的作用是阻止蒸汽逸漏,迅速排除管道或用热设备中的凝水。
通常设置在用热设备的出口、蒸汽干管一定距离的最低点、水平蒸汽管道上升转弯处等。
3、什么是开式管网?什么是闭式管网?试分别举出两个工程应用实例。
答:开式管网与环境相通,具有进口和出口,它的源或汇是环境空间。
环境空间的流体从管网的进口流入管网;管网内的流体从出口排出管网,进入环境空间。
通风管网、燃气管网、建筑给排水管网等属于开式管网。
环境空间的流体与管内流体水力相关,环境空间的流体状态与流动状况直接影响管网内流体的流动。
闭式管网与外界环境空间在流体流动方面是隔绝的。
管网没有供管内流体与环境空间相通的进出口。
它的源和汇通常是同一个有限的封闭空间。
环境空间的流体状态与流动情况对管网内的流体流动和流动所需的动力没有直接的影响,管网内外流体之间是水力无关的。
供热管网、空调工程的冷热水管网等都属于闭式管网。
4. 如何区分枝状管网与环状管网?答:枝状管网与环状管网应根据管网中流动路径的确定性进行区分。
管网的任一管段的流向都是确定的,唯一的,该管网属于枝状管网。
若管网中有的管段的流动方向是不确定的,存在两种可能,该管网属于环状管网。
5. 为什么要对燃气管网按照输气压力进行分级?答:燃气管道漏气可能导致火灾、爆炸、中毒及其它安全事故。

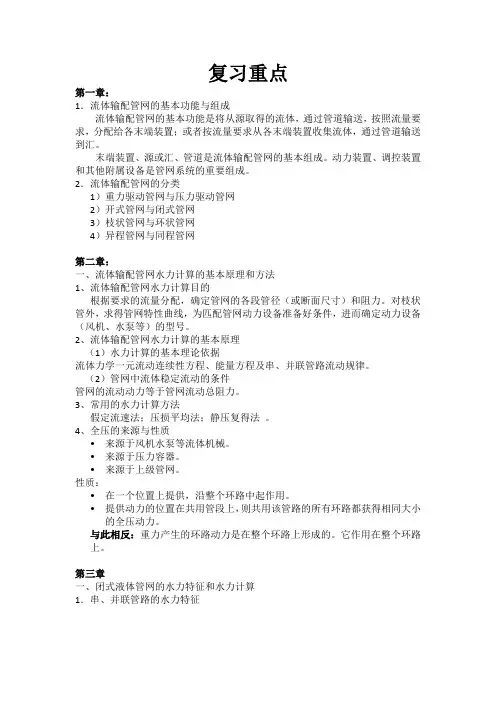

复习重点第一章:1.流体输配管网的基本功能与组成流体输配管网的基本功能是将从源取得的流体,通过管道输送,按照流量要求,分配给各末端装置;或者按流量要求从各末端装置收集流体,通过管道输送到汇。
末端装置、源或汇、管道是流体输配管网的基本组成。
动力装置、调控装置和其他附属设备是管网系统的重要组成。
2.流体输配管网的分类1)重力驱动管网与压力驱动管网2)开式管网与闭式管网3)枝状管网与环状管网4)异程管网与同程管网第二章:一、流体输配管网水力计算的基本原理和方法1、流体输配管网水力计算目的根据要求的流量分配,确定管网的各段管径(或断面尺寸)和阻力。
对枝状管外,求得管网特性曲线,为匹配管网动力设备准备好条件,进而确定动力设备(风机、水泵等)的型号。
2、流体输配管网水力计算的基本原理(1)水力计算的基本理论依据流体力学一元流动连续性方程、能量方程及串、并联管路流动规律。
(2)管网中流体稳定流动的条件管网的流动动力等于管网流动总阻力。
3、常用的水力计算方法假定流速法;压损平均法;静压复得法。
4、全压的来源与性质•来源于风机水泵等流体机械。
•来源于压力容器。
•来源于上级管网。
性质:•在一个位置上提供,沿整个环路中起作用。
•提供动力的位置在共用管段上,则共用该管路的所有环路都获得相同大小的全压动力。
与此相反:重力产生的环路动力是在整个环路上形成的。
它作用在整个环路上。
第三章一、闭式液体管网的水力特征和水力计算1.串、并联管路的水力特征第五章1.离心式泵与风机的工作原理2.离心式泵与风机的性能参数3.离心式泵与风机的基本方程—欧拉方程(基本假定、分析、修正、物理意义)4.泵与风机的功率与效率5.叶形对泵与风机性能的影响6.相似率与比转数第六章1.泵、风机在管网系统中的工作状态点2.泵、风机的工况调节第七章1. 液体管网压力分布图----水压图2.水力失调度(概念、计算公式)3.管网的水力工况分析(计算)。

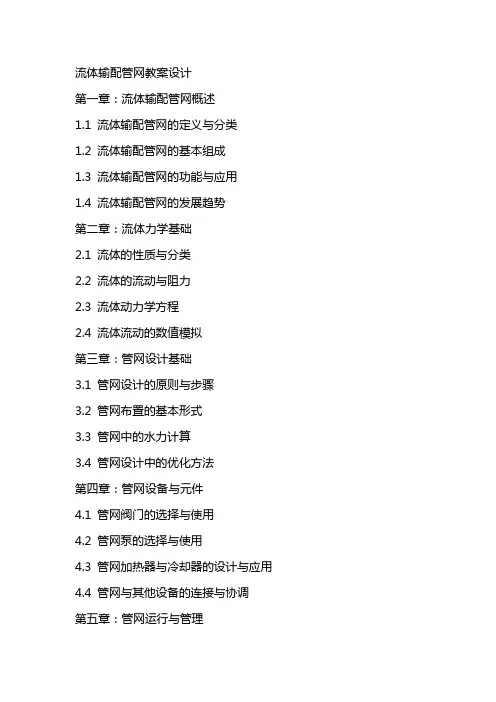

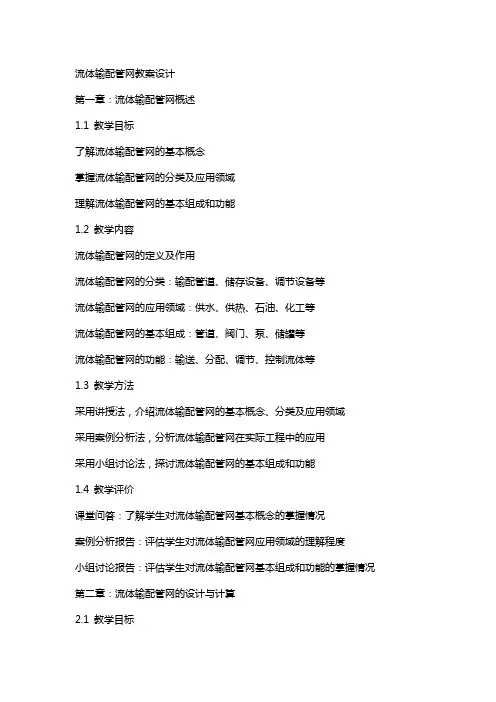

流体输配管网教案设计第一章:流体输配管网概述1.1 流体输配管网的定义与分类1.2 流体输配管网的基本组成1.3 流体输配管网的功能与应用1.4 流体输配管网的发展趋势第二章:流体力学基础2.1 流体的性质与分类2.2 流体的流动与阻力2.3 流体动力学方程2.4 流体流动的数值模拟第三章:管网设计基础3.1 管网设计的原则与步骤3.2 管网布置的基本形式3.3 管网中的水力计算3.4 管网设计中的优化方法第四章:管网设备与元件4.1 管网阀门的选择与使用4.2 管网泵的选择与使用4.3 管网加热器与冷却器的设计与应用4.4 管网与其他设备的连接与协调第五章:管网运行与管理5.1 管网的运行原理与操作5.2 管网的故障分析与处理5.3 管网的维护与检修5.4 管网的安全性与经济性评估第六章:流体输配管网的水力计算6.1 管道摩擦损失的计算6.2 局部损失的计算6.3 管网压力损失的合成6.4 管网的水力平衡与优化第七章:管网的稳定性与控制7.1 管网的压力控制与调节7.2 管网的流量控制与调节7.3 管网的波动与振动控制7.4 管网的自动化控制技术第八章:流体输配管网的优化设计8.1 管网设计的目标与约束条件8.2 管网优化设计的方法与算法8.3 管网经济性分析与评价8.4 管网优化设计的案例分析第九章:特殊类型的流体输配管网9.1 高温高压管网的设计与运行9.2 天然气管网的设计与运行9.3 腐蚀性流体管网的设计与运行9.4 非常规流体管网的设计与运行第十章:流体输配管网的环保与安全10.1 管网环境影响的评估与控制10.2 管网的安全设计与应急处理10.3 管网的节能减排技术10.4 管网的可持续发展策略第十一章:流体输配管网的模拟与仿真11.1 管网模拟与仿真的基本概念11.2 管网模拟与仿真的数学模型11.3 管网模拟与仿真的计算机实现11.4 管网模拟与仿真在工程中的应用案例第十二章:流体输配管网的现代化技术12.1 管网自动控制技术的发展12.2 管网信息化管理与监控12.3 管网智能优化与决策支持系统12.4 管网现代技术在提高运行效率中的应用第十三章:流体输配管网的案例分析13.1 城市供水管网案例分析13.2 天然气输配管网案例分析13.3 石油化工管网案例分析13.4 供热管网案例分析第十四章:流体输配管网的实验与实践14.1 管网实验的目的与意义14.2 管网实验设备与方法14.3 管网实验的操作步骤与注意事项14.4 管网实验结果的分析与讨论第十五章:流体输配管网的前沿话题15.1 管网设计的最新发展趋势15.2 管网材料与技术的创新15.3 管网环境保护与能源节约的新策略15.4 管网行业的未来挑战与机遇重点和难点解析第一章至第五章:重点:流体输配管网的定义、分类、功能、组成及发展趋势;流体流动的力学基础;管网设计原则、步骤、布置形式、水力计算及优化方法。
学前教育中的手工教育学前教育是儿童教育的重要阶段,手工教育作为其中的一项重要内容,对儿童的综合能力培养有着积极的影响。
本文将探讨学前教育中的手工教育的重要性以及如何有效地进行手工教育。
一、手工教育的重要性手工教育是指通过动手实际操作,让儿童亲自参与到各种手工活动中,培养他们的动手能力、创造力和想象力。
手工教育在学前阶段具有以下重要性:1. 促进儿童身心发展:手工活动需要儿童动手实际操作,培养他们的精细动作和手眼协调能力。
这对儿童的身体发育和脑力发育都非常有益。
2. 激发儿童的创造力和想象力:手工活动充满了思维和创造的乐趣,儿童可以自由地发挥想象力,创造各种作品。
在这个过程中,他们不仅锻炼了自己的创造力,还培养了解决问题的能力。
3. 提高儿童的自信心:通过手工活动,儿童可以亲手制作出精美的作品,这种成就感会增强他们的自信心。
他们会发现自己可以通过努力获得成功,这对他们的成长非常重要。
4. 培养儿童的社交能力:在手工活动中,儿童通常需要与他人合作完成任务。
通过与他人的合作,他们学会了倾听他人的意见,与他人进行有效的沟通,培养了自己的社交能力。
二、有效进行手工教育的方法在进行手工教育时,需要注意以下几个方面,以确保教育的效果:1. 给予儿童充分的自主性:手工活动是儿童自我实现的过程,教育者应该尊重儿童的选择权,给予他们充分的自主性。
可以提供一些材料和工具供他们选择,并鼓励他们根据自己的兴趣和创造力进行操作。
2. 提供适当的指导和辅助:尽管儿童需要自主性,但他们在手工活动中仍需要一定的指导和辅助。
教育者可以在活动开始前给予简单明了的示范,提供适当的技巧和方法,并在活动中给予必要的帮助和支持。
3. 创设积极的学习环境:为了让儿童能够专注于手工活动,教育者需要创设积极的学习环境。
可以提供安静、整洁、宽敞的场所,提供丰富的材料和工具供儿童选择,并通过布置环境激发他们的学习兴趣。
4. 引导儿童进行反思和分享:在手工活动结束后,教育者可以引导儿童进行反思和分享。

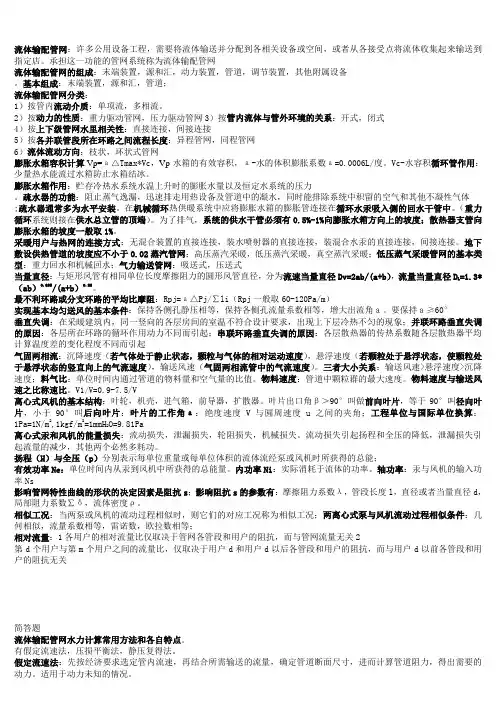

流体输配管网:许多公用设备工程,需要将流体输送并分配到各相关设备或空间,或者从各接受点将流体收集起来输送到指定店。
承担这一功能的管网系统称为流体输配管网流体输配管网的组成:末端装置,源和汇,动力装置,管道,调节装置,其他附属设备。
基本组成:末端装置,源和汇,管道;流体输配管网分类:1)按管内流动介质:单项流,多相流。
2)按动力的性质:重力驱动管网,压力驱动管网3)按管内流体与管外环境的关系:开式,闭式4)按上下级管网水里相关性:直接连接,间接连接5)按各并联管段所在环路之间流程长度:异程管网,同程管网6)流体流动方向:枝状,环状式管网膨胀水箱容积计算Vp=а△Tmax*Vc,Vp-水箱的有效容积,а-水的体积膨胀系数а=0.0006L/度。
Vc-水容积循环管作用:少量热水能流过水箱防止水箱结冰。
膨胀水箱作用:贮存冷热水系统水温上升时的膨胀水量以及恒定水系统的压力。
疏水器的功能:阻止蒸气逸漏,迅速排走用热设备及管道中的凝水,同时能排除系统中积留的空气和其他不凝性气体;疏水器通常多为水平安装。
在机械循环热供暖系统中应将膨胀水箱的膨胀管连接在循环水汞吸入侧的回水干管中。
(重力循环系统则接在供水总立管的顶端)。
为了排气,系统的供水干管必须有0.5%-1%向膨胀水箱方向上的坡度;散热器支管向膨胀水箱的坡度一般取1%。
采暖用户与热网的连接方式:无混合装置的直接连接,装水喷射器的直接连接,装混合水汞的直接连接,间接连接。
地下敷设供热管道的坡度应不小于0.02蒸汽管网:高压蒸汽采暖,低压蒸汽采暖,真空蒸汽采暖;低压蒸气采暖管网的基本类型:重力回水和机械回水;气力输送管网:吸送式,压送式当量直径:与矩形风管有相同单位长度摩擦阻力的圆形风管直径,分为流速当量直径Dv=2ab/(a+b),流量当量直径D L=1.3*(ab)0.625/(a+b)0.25。
最不利环路或分支环路的平均比摩阻:Rpj=а△Pj/∑li(Rpj一般取60-120Pa/m)实现基本均匀送风的基本条件:保持各侧孔静压相等,保持各侧孔流量系数相等,增大出流角a。

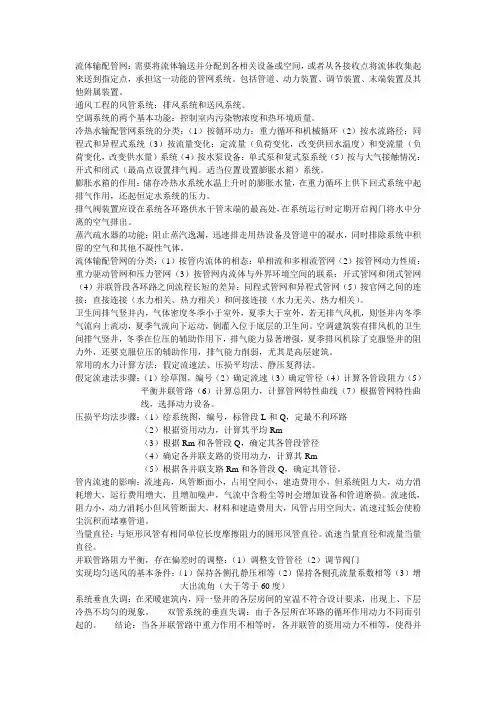

流体输配管网:需要将流体输送并分配到各相关设备或空间,或者从各接收点将流体收集起来送到指定点,承担这一功能的管网系统。
包括管道、动力装置、调节装置、末端装置及其他附属装置。
通风工程的风管系统:排风系统和送风系统。
空调系统的两个基本功能:控制室内污染物浓度和热环境质量。
冷热水输配管网系统的分类:(1)按循环动力:重力循环和机械循环(2)按水流路径:同程式和异程式系统(3)按流量变化:定流量(负荷变化,改变供回水温度)和变流量(负荷变化,改变供水量)系统(4)按水泵设备:单式泵和复式泵系统(5)按与大气接触情况:开式和闭式(最高点设置排气阀。
适当位置设置膨胀水箱)系统。
膨胀水箱的作用:储存冷热水系统水温上升时的膨胀水量,在重力循环上供下回式系统中起排气作用,还起恒定水系统的压力。
排气阀装置应设在系统各环路供水干管末端的最高处,在系统运行时定期开启阀门将水中分离的空气排出。
蒸汽疏水器的功能:阻止蒸汽逸漏,迅速排走用热设备及管道中的凝水,同时排除系统中积留的空气和其他不凝性气体。
流体输配管网的分类:(1)按管内流体的相态:单相流和多相流管网(2)按管网动力性质:重力驱动管网和压力管网(3)按管网内流体与外界环境空间的联系:开式管网和闭式管网(4)并联管段各环路之间流程长短的差异:同程式管网和异程式管网(5)按官网之间的连接:直接连接(水力相关、热力相关)和间接连接(水力无关、热力相关)。
卫生间排气竖井内,气体密度冬季小于室外,夏季大于室外,若无排气风机,则竖井内冬季气流向上流动,夏季气流向下运动,倒灌入位于底层的卫生间。
空调建筑装有排风机的卫生间排气竖井,冬季在位压的辅助作用下,排气能力显著增强,夏季排风机除了克服竖井的阻力外,还要克服位压的辅助作用,排气能力削弱,尤其是高层建筑。
常用的水力计算方法:假定流速法、压损平均法、静压复得法。
假定流速法步骤:(1)绘草图,编号(2)确定流速(3)确定管径(4)计算各管段阻力(5)平衡并联管路(6)计算总阻力,计算管网特性曲线(7)根据管网特性曲线,选择动力设备。
(一)流体输配管网承担将流体输送并分配到各相关设备和空间,或者从各接受点将流体收集起来输送到指定点这一功能的管网系统。
它包括管道、动力装置、调节装置、末端装置及保证管网正常工作的其他附属装置。
基本功能:将从源取得的流体,通过管道输送,按照流量要求,分配给各末端装置;或者按流量要求从各末端装置收集流体,通过管道输送到汇基本组成:1、源或汇:源向管道中输送流体,汇从管道接受流体。
2、管道:它是源或汇合末端装置间输送和分配流体的通道3、末端装置:按要求从管道获取一定量的流体或将一定量的流体送入管道。
通风工程的主要任务是控制室内空气污染物,保证良好的室内空气品质,保护大气环境。
通风工程的风管系统分为两类:排风系统和送风系统空气输配管网的装置及管件有风机、风阀、风口、三通、弯头、变径管等,还有空气处理设备。
燃气输配管网由分配管道、用户引入管和室内管道三部分组成。
调压站功能:一是将输气管网的压力调节到下一级管网或用户需要的压力;二是保持调节后的压力稳定组成:调压器、阀门、过滤器、安全装置、旁通管、测量仪表。
液体输配管网类型:1.按循环动力可分为重力(自然)循环系统和机械循环系统2.按水流路径可分为同程式和异程式系统3.按流量变化可分为定流量和变流量系统4.按水泵设置可分为单式泵和复式泵系统5.按与大气接触情况可分为开式和闭式系统高层建筑给水管网竖向分区。
原因:为克服低层管道中静水压力过大的弊病。
基本形式:串联式、减压式、并列式、室外高低压给水管网直接供水。
蒸汽管网特点:蒸汽状态参数变化大,往往伴随相变。
分类:供气的表压力高于70kpa是,称为高压蒸汽采暖供气的表压力等于或低于70kpa时,称为低压蒸汽采暖系统中的压力低于大气压力时,称为真空蒸汽采暖蒸汽疏水器功能:阻止蒸汽逸漏,迅速排走用热设备及管道中的凝水,同时能排除系统中积留的空气和其他不凝性气体设置位置:水平安装建筑排水管网分类:1、生活排水管网2、工业废水排水管网3、屋面雨水排除管网气力输送管网是一种利用气流输送固体物料的输送方式,按其装置的形式各工作特点可分为吸送式、压送式、混合式、循环式。
动介质:单项流,多相流。
2)按动力的性质:重力驱动管网,压力驱动管网3)按管内流体与管外环境的关系:开式,闭式4)按上下级管网水里相关性:直接连接,间接连接5)按各并联管段所在环路之间流程长度:异程管网,同程管网6)流体流动方向:枝状,环状式管网 膨胀水箱容积计算Vp=а△Tmax*Vc ,Vp-水箱的有效容积,а-水的体积膨胀系数а=0.0006L/度。
Vc-水容积循环管作用:少量热水能流过水箱防止水箱结冰。
膨胀水箱作用:贮存冷热水系统水温上升时的膨胀水量以及恒定水系统的压力。
疏水器的功能:阻止蒸气逸漏,迅速排走用热设备及管道中的凝水,同时能排除系统中积留的空气和其他不凝性气体;疏水器通常多为水平安装。
在机械循环热供暖系统中应将膨胀水箱的膨胀管连接在循环水汞吸入侧的回水干管中。
(重力循环系统则接在供水总立管的顶端)。
为了排气,系统的供水干管必须有0.5%-1%向膨胀水箱方向上的坡度;散热器支管向膨胀水箱的坡度一般取1%。
采暖用户与热网的连接方式:无混合装置的直接连接,装水喷射器的直接连接,装混合水汞的直接连接,间接连接。
地下敷设供热管道的坡度应不小于0.02蒸汽管网:高压蒸汽采暖,低压蒸汽采暖,真空蒸汽采暖;低压蒸气采暖管网的基本类型:重力回水和机械回水;气力输送管网:吸送式,压送式 当量直径:与矩形风管有相同单位长度摩擦阻力的圆形风管直径,分为流速当量直径Dv=2ab/(a+b ),流量当量直径D L =1.3*(ab )0.625/(a+b )0.25。
最不利环路或分支环路的平均比摩阻:Rpj=а△Pj/∑li (Rpj 一般取60-120Pa/m ) 实现基本均匀送风的基本条件:保持各侧孔静压相等,保持各侧孔流量系数相等,增大出流角a。
要保持a≥60° 垂直失调:在采暖建筑内,同一竖向的各层房间的室温不符合设计要求,出现上下层冷热不匀的现象;并联环路垂直失调的原因:各层所在环路的循环作用动力不同而引起;串联环路垂直失调的原因:各层散热器的传热系数随各层散热器平均计算温度差的变化程度不同而引起 气固两相流:沉降速度(若气体处于静止状态,颗粒与气体的相对运动速度),悬浮速度(若颗粒处于悬浮状态,使颗粒处于悬浮状态的竖直向上的气流速度),输送风速(气固两相流管中的气流速度)。
1流体输配管网有哪些基本组成部分?各有什么作用?答:流体输配管网的基本组成部分及各自作用如下表:组成管道动力装置调节装置末端装置附属设备作用为流体流动提供流动空间,为流体流动提供需要的动力,调节流量,开启/关闭管段内流体的流动直接使用流体,是流体输配管网内流体介质的服务对象为管网正常、安全、高效地工作提供服2 比较开式管网与闭式管网、枝状管网与环状管网的不同点。
答:开式管网:管网内流动的流体介质直接与大气相接触,开式液体管网水泵需要克服高度引起的静水压头,耗能较多。
开式液体管网内因与大气直接接触,氧化腐蚀性比闭式管网严重。
闭式管网:管网内流动的流体介质不直接与大气相通,闭式液体管网水泵一般不需要考虑高度引起的静水压头,比同规模的开式管网耗能少。
闭式液体管网内因与大气隔离,腐蚀性主要是结垢,氧化腐蚀比开式管网轻微。
枝状管网:管网内任意管段内流体介质的流向都是唯一确定的;管网结构比较简单,初投资比较节省;但管网某处发生故障而停运检修时,该点以后所有用户都将停运而受影响。
环状管网:管网某管段内流体介质的流向不确定,可能根据实际工况发生改变;管网结构比较复杂,初投资较节枝状管网大;但当管网某处发生故障停运检修时,该点以后用户可通过令一方向供应流体,因而事故影响范围小,管网可靠性比枝状管网高。
3流体输配管网水力计算的目的是什么?答:水力计算的目的包括设计和校核两类。
一是根据要求的流量分配,计算确定管网各管段管径(或断面尺寸),确定各管段阻力,求得管网特性曲线,为匹配管网动力设备准备好条件,进而确定动力设备(风机、耗(设计计算)或者是根据已定的动力设备,确定保证流量分配要求的管网尺寸规格(校核计算);或者是根据已定的动力情况和已定的管网尺寸,校核各管段流量是否满足需要的流量要求(校核计算水泵等)的型号和动力消。
4水力计算的基本原理是什么?流体输配管网水力计算大都利用各种图表进行,这些图表为什么不统一?答:水力计算的基本原理是流体一元流动连续性方程和能量方程,以及管段串联、并联的流动规律。
1 流体输配管网有哪些基本组成部分?各有什么作用?答:流体输配管网的基本组成部分及各自作用如下表:组成管道动力装置调节装置末端装置附属设备作用为流体流动提供流动空间,为流体流动提供需要的动力,调节流量,开启/关闭管段内流体的流动直接使用流体,是流体输配管网内流体介质的服务对象为管网正常、安全、高效地工作提供服2 比较开式管网与闭式管网、枝状管网与环状管网的不同点。
答:开式管网:管网内流动的流体介质直接与大气相接触,开式液体管网水泵需要克服高度引起的静水压头,耗能较多。
开式液体管网内因与大气直接接触,氧化腐蚀性比闭式管网严重。
闭式管网:管网内流动的流体介质不直接与大气相通,闭式液体管网水泵一般不需要考虑高度引起的静水压头,比同规模的开式管网耗能少。
闭式液体管网内因与大气隔离,腐蚀性主要是结垢,氧化腐蚀比开式管网轻微。
枝状管网:管网内任意管段内流体介质的流向都是唯一确定的;管网结构比较简单,初投资比较节省;但管网某处发生故障而停运检修时,该点以后所有用户都将停运而受影响。
环状管网:管网某管段内流体介质的流向不确定,可能根据实际工况发生改变;管网结构比较复杂,初投资较节枝状管网大;但当管网某处发生故障停运检修时,该点以后用户可通过令一方向供应流体,因而事故影响范围小,管网可靠性比枝状管网高。
3 流体输配管网水力计算的目的是什么?答:水力计算的目的包括设计和校核两类。
一是根据要求的流量分配,计算确定管网各管段管径(或断面尺寸),确定各管段阻力,求得管网特性曲线,为匹配管网动力设备准备好条件,进而确定动力设备(风机、耗(设计计算);或者是根据已定的动力设备,确定保证流量分配要求的管网尺寸规格(校核计算);或者是根据已定的动力情况和已定的管网尺寸,校核各管段流量是否满足需要的流量要求(校核计算水泵等)的型号和动力消。
4 水力计算的基本原理是什么?流体输配管网水力计算大都利用各种图表进行,这些图表为什么不统一?答:水力计算的基本原理是流体一元流动连续性方程和能量方程,以及管段串联、并联的流动规律。
