流体输配管网知识点整理一、管网基本组成:P1①+P40①流体的源和汇、动力装置、调控装置、末端装置、其他附属设备1、从“源”取得流体，通过管道输送，按照要求将流量分配给用户的末端装置；2、从末端装置处按照要求收集流体，通过管道，将其输送到“汇”。

二、环状和支状管网:P42④三、重力管网和机械管网:P41②四、同程和异程管网:P43⑥五、开式和闭式管网:P42③六、定流量和变流量系统:P11③定流量：水系统中循环水量保持定值，负荷变化时，改变供回水温度调节优点：系统简单，操作方便，不需复杂的自控设备变流量：水系统中供回水温度保持定值，负荷变化时，改变供水量调节优点：其输送能耗随负荷减少而降低，水泵容量和电耗小缺点：系统需配备一定的自控装置七、单相流和多相流管网:P41①八、直接连接和间接连接:P43⑦直接连接的上下级管网是水力相关的，间接连接则水力无关。

九、高层建筑给水管网特点：P26—P28建筑高度超过24m的公共建筑或工业建筑均为高层10层及10层以上的住宅(包括首层设置商业服务网点的住宅)为高层住宅建筑。

整幢高层建筑若采用同一给水系统供水，则垂直方向管线过长，下层管道中的静水压力很大特点：集中式各区热水配水循环管网自成系统，加热设备、循环水泵集中设在底层或地下设备层，各区加热设备的冷水分别来自各区冷水水源。

其优点是：各区供水自成系统，互不影响，供水安全、可靠；设备集中设置，便于维修、管理。

其缺点是高区水加热器需承受高压，耗钢量较多，制作要求和费用较高分散式备区热水配水循环管网自成系统，但各区的加热设备和循环水泵分散设置在各区的设备层中。

其优点是：供水安全可靠，且加热设备承压均衡，耗钢量少，费用低。

其缺点是：设备分散设置不但要占用一定的建筑面积，维修管理也不方便，且热媒管线较长(1)对于裙房和塔楼组成的高层建筑，将裙房划为下区、塔楼划为上区。

为上、下区服务的冷热源、水泵等主要设备都集中布置在裙房屋顶上，分别与上、下区管道组成相互独立的管网。

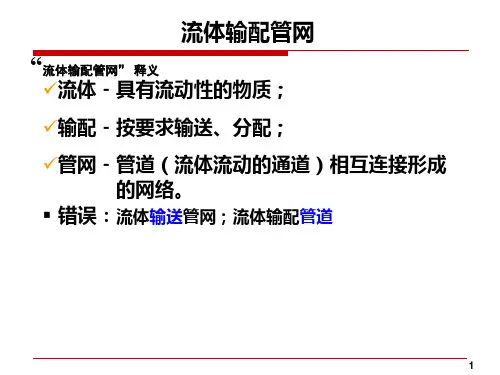

流体输配管网：许多公用设备工程，需要将流体输送并分配到各相关设备或空间，或者从各接受点将流体收集起来输送到指定店。

承担这一功能的管网系统称为流体输配管网流体输配管网的组成：末端装置，源和汇，动力装置，管道，调节装置，其他附属设备。

基本组成：末端装置，源和汇，管道；流体输配管网分类：1）按管内流动介质：单项流，多相流。

2）按动力的性质：重力驱动管网，压力驱动管网3）按管内流体与管外环境的关系：开式，闭式4）按上下级管网水里相关性：直接连接，间接连接5）按各并联管段所在环路之间流程长度：异程管网，同程管网6）流体流动方向：枝状，环状式管网膨胀水箱容积计算Vp=а△Tmax*Vc，Vp-水箱的有效容积，а-水的体积膨胀系数а=0.0006L/度。

Vc-水容积循环管作用：少量热水能流过水箱防止水箱结冰。

膨胀水箱作用：贮存冷热水系统水温上升时的膨胀水量以及恒定水系统的压力。

疏水器的功能：阻止蒸气逸漏，迅速排走用热设备及管道中的凝水，同时能排除系统中积留的空气和其他不凝性气体;疏水器通常多为水平安装。

在机械循环热供暖系统中应将膨胀水箱的膨胀管连接在循环水汞吸入侧的回水干管中。

（重力循环系统则接在供水总立管的顶端）。

为了排气，系统的供水干管必须有0.5%-1%向膨胀水箱方向上的坡度；散热器支管向膨胀水箱的坡度一般取1%。

采暖用户与热网的连接方式：无混合装置的直接连接，装水喷射器的直接连接，装混合水汞的直接连接，间接连接。

地下敷设供热管道的坡度应不小于0.02蒸汽管网：高压蒸汽采暖，低压蒸汽采暖，真空蒸汽采暖；低压蒸气采暖管网的基本类型：重力回水和机械回水；气力输送管网：吸送式，压送式当量直径：与矩形风管有相同单位长度摩擦阻力的圆形风管直径，分为流速当量直径Dv=2ab/(a+b），流量当量直径D L=1.3*（ab）0.625/(a+b）0.25。

最不利环路或分支环路的平均比摩阻：Rpj=а△Pj/∑li（Rpj一般取60-120Pa/m）实现基本均匀送风的基本条件：保持各侧孔静压相等，保持各侧孔流量系数相等，增大出流角ａ。

流体输配管网：需要将流体输送并分配到各相关设备或空间，或者从各接收点将流体收集起来送到指定点，承担这一功能的管网系统。

包括管道、动力装置、调节装置、末端装置及其他附属装置。

通风工程的风管系统：排风系统和送风系统。

空调系统的两个基本功能：控制室内污染物浓度和热环境质量。

冷热水输配管网系统的分类：（1）按循环动力：重力循环和机械循环（2）按水流路径：同程式和异程式系统（3）按流量变化：定流量（负荷变化，改变供回水温度）和变流量（负荷变化，改变供水量）系统（4）按水泵设备：单式泵和复式泵系统（5）按与大气接触情况：开式和闭式（最高点设置排气阀。

适当位置设置膨胀水箱）系统。

膨胀水箱的作用：储存冷热水系统水温上升时的膨胀水量，在重力循环上供下回式系统中起排气作用，还起恒定水系统的压力。

排气阀装置应设在系统各环路供水干管末端的最高处，在系统运行时定期开启阀门将水中分离的空气排出。

蒸汽疏水器的功能：阻止蒸汽逸漏，迅速排走用热设备及管道中的凝水，同时排除系统中积留的空气和其他不凝性气体。

流体输配管网的分类：（1）按管内流体的相态：单相流和多相流管网（2）按管网动力性质：重力驱动管网和压力管网（3）按管网内流体与外界环境空间的联系：开式管网和闭式管网（4）并联管段各环路之间流程长短的差异：同程式管网和异程式管网（5）按官网之间的连接：直接连接（水力相关、热力相关）和间接连接（水力无关、热力相关）。

卫生间排气竖井内，气体密度冬季小于室外，夏季大于室外，若无排气风机，则竖井内冬季气流向上流动，夏季气流向下运动，倒灌入位于底层的卫生间。

空调建筑装有排风机的卫生间排气竖井，冬季在位压的辅助作用下，排气能力显著增强，夏季排风机除了克服竖井的阻力外，还要克服位压的辅助作用，排气能力削弱，尤其是高层建筑。

常用的水力计算方法：假定流速法、压损平均法、静压复得法。

假定流速法步骤：（1）绘草图，编号（2）确定流速（3）确定管径（4）计算各管段阻力（5）平衡并联管路（6）计算总阻力，计算管网特性曲线（7）根据管网特性曲线，选择动力设备。

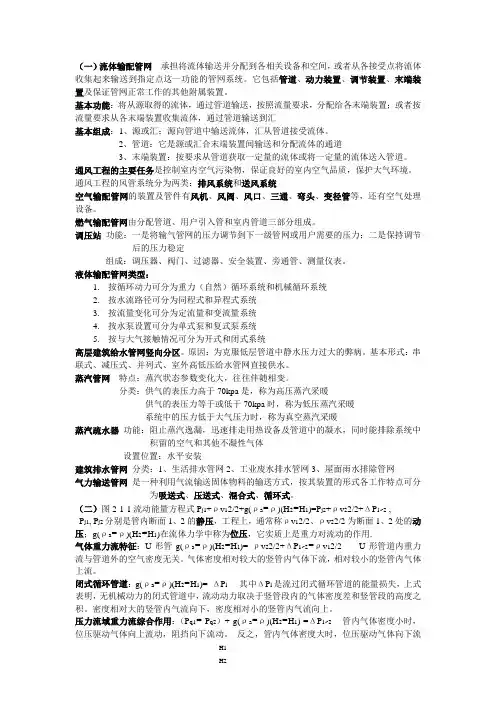

（一）流体输配管网承担将流体输送并分配到各相关设备和空间，或者从各接受点将流体收集起来输送到指定点这一功能的管网系统。

它包括管道、动力装置、调节装置、末端装置及保证管网正常工作的其他附属装置。

基本功能：将从源取得的流体，通过管道输送，按照流量要求，分配给各末端装置；或者按流量要求从各末端装置收集流体，通过管道输送到汇基本组成：1、源或汇：源向管道中输送流体，汇从管道接受流体。

2、管道：它是源或汇合末端装置间输送和分配流体的通道3、末端装置：按要求从管道获取一定量的流体或将一定量的流体送入管道。

通风工程的主要任务是控制室内空气污染物，保证良好的室内空气品质，保护大气环境。

通风工程的风管系统分为两类：排风系统和送风系统空气输配管网的装置及管件有风机、风阀、风口、三通、弯头、变径管等，还有空气处理设备。

燃气输配管网由分配管道、用户引入管和室内管道三部分组成。

调压站功能：一是将输气管网的压力调节到下一级管网或用户需要的压力；二是保持调节后的压力稳定组成：调压器、阀门、过滤器、安全装置、旁通管、测量仪表。

液体输配管网类型：1.按循环动力可分为重力（自然）循环系统和机械循环系统2.按水流路径可分为同程式和异程式系统3.按流量变化可分为定流量和变流量系统4.按水泵设置可分为单式泵和复式泵系统5.按与大气接触情况可分为开式和闭式系统高层建筑给水管网竖向分区。

原因：为克服低层管道中静水压力过大的弊病。

基本形式：串联式、减压式、并列式、室外高低压给水管网直接供水。

蒸汽管网特点：蒸汽状态参数变化大，往往伴随相变。

分类：供气的表压力高于70kpa是，称为高压蒸汽采暖供气的表压力等于或低于70kpa时，称为低压蒸汽采暖系统中的压力低于大气压力时，称为真空蒸汽采暖蒸汽疏水器功能：阻止蒸汽逸漏，迅速排走用热设备及管道中的凝水，同时能排除系统中积留的空气和其他不凝性气体设置位置：水平安装建筑排水管网分类：1、生活排水管网2、工业废水排水管网3、屋面雨水排除管网气力输送管网是一种利用气流输送固体物料的输送方式，按其装置的形式各工作特点可分为吸送式、压送式、混合式、循环式。

1流体输配管网有哪些基本组成部分？各有什么作用?答：流体输配管网的基本组成部分及各自作用如下表：组成管道动力装置调节装置末端装置附属设备作用为流体流动提供流动空间，为流体流动提供需要的动力，调节流量，开启/关闭管段内流体的流动直接使用流体，是流体输配管网内流体介质的服务对象为管网正常、安全、高效地工作提供服2 比较开式管网与闭式管网、枝状管网与环状管网的不同点。

答：开式管网：管网内流动的流体介质直接与大气相接触，开式液体管网水泵需要克服高度引起的静水压头，耗能较多。

开式液体管网内因与大气直接接触，氧化腐蚀性比闭式管网严重。

闭式管网：管网内流动的流体介质不直接与大气相通，闭式液体管网水泵一般不需要考虑高度引起的静水压头，比同规模的开式管网耗能少。

闭式液体管网内因与大气隔离，腐蚀性主要是结垢，氧化腐蚀比开式管网轻微。

枝状管网：管网内任意管段内流体介质的流向都是唯一确定的；管网结构比较简单，初投资比较节省；但管网某处发生故障而停运检修时，该点以后所有用户都将停运而受影响。

环状管网：管网某管段内流体介质的流向不确定，可能根据实际工况发生改变；管网结构比较复杂，初投资较节枝状管网大；但当管网某处发生故障停运检修时，该点以后用户可通过令一方向供应流体，因而事故影响范围小，管网可靠性比枝状管网高。

3流体输配管网水力计算的目的是什么？答：水力计算的目的包括设计和校核两类。

一是根据要求的流量分配，计算确定管网各管段管径（或断面尺寸），确定各管段阻力，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备（风机、耗（设计计算）或者是根据已定的动力设备，确定保证流量分配要求的管网尺寸规格（校核计算）；或者是根据已定的动力情况和已定的管网尺寸，校核各管段流量是否满足需要的流量要求（校核计算水泵等）的型号和动力消。

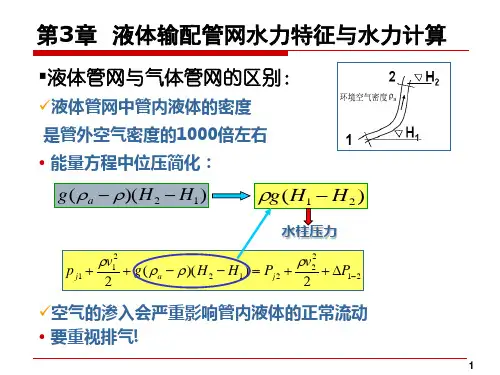

4水力计算的基本原理是什么？流体输配管网水力计算大都利用各种图表进行，这些图表为什么不统一？答：水力计算的基本原理是流体一元流动连续性方程和能量方程，以及管段串联、并联的流动规律。
