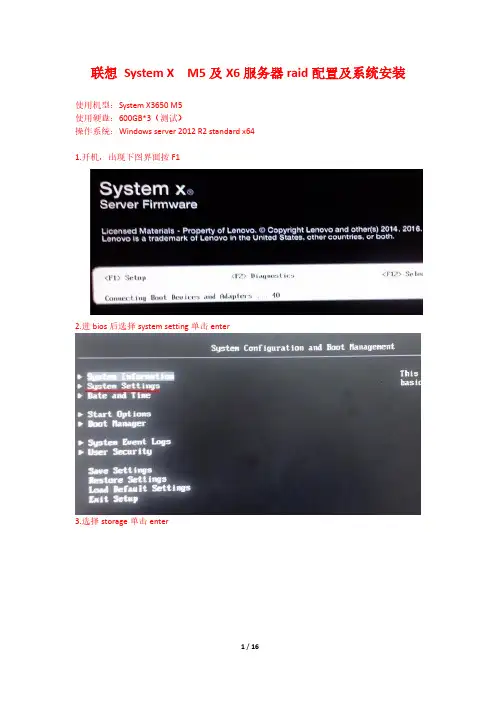

联想System X M5及X6服务器raid配置及系统安装使用机型：System X3650 M5使用硬盘：600GB*3（测试）操作系统：Windows server 2012 R2 standard x641.开机，出现下图界面按F12.进bios后选择system setting单击enter3.选择storage单击enter4.可以看到阵列卡为M5210单击enter5.选择main menu单击enter6.选择configuration management单击enter7.因为已有raid配置信息，首先选择clear configuration单击enter（新机器跳过这步）8.选择“【】”单击空格键（新机器跳过这步）9.选择yes单击enter（新机器跳过这步）10.选择ok单击enter（新机器跳过这步）11.此时多出create项，选择create virtual drive单击enter（若选择ok后仍然只能看到view 和clear两项，可以exit到上一级菜单然后重新进入configuration management）12.选择raid级别（RAID0,RAID1,RAID5）13.选择raid5后单击enter（如2块盘选择RAID1）14.选择select drivers单击enter15.选择check all单击enter16.选择apply changes单击enter17.选择save configuration单击enter保存配置后多次按esc退出18.添加USB启动项及从U盘启动或CD/DVD安装系统选择Boot Manager选择Add Boot Option选择第一个选项选择USB Storage 然后回车enter返回到bios初始界面选择SAVE 保存更改19.配置完raid和添加usb启动后接下来是系统安装选择Start Option选择USB Storage （u盘）或CD/DVD（光盘）20.选择系统版本windows server 2012 R2 standard（带GUI的服务器）x6421.选择自定义安装22.磁盘分区23.等待安装24.设置密码25.登陆系统26.由于未安装驱动，设备管理器出现问题设备，右击选择更新驱动程序（基本设备是主板芯片驱动，，其他的浏览选择U盘2012 X 64）27.选择浏览从U盘查找驱动程序28.点击下一步，安装成功。

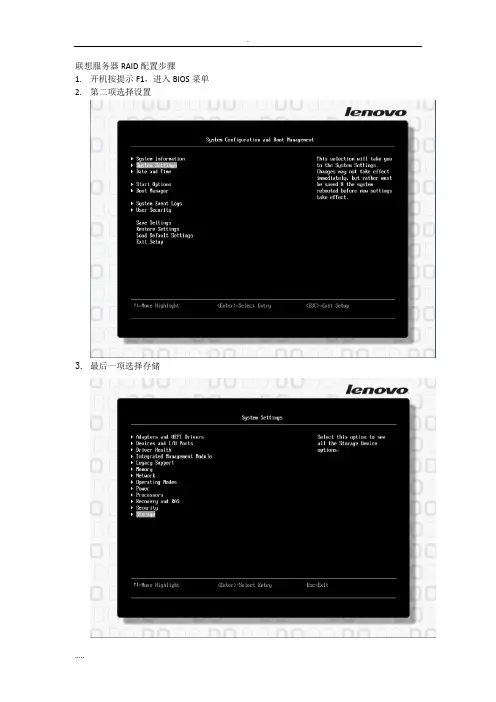

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

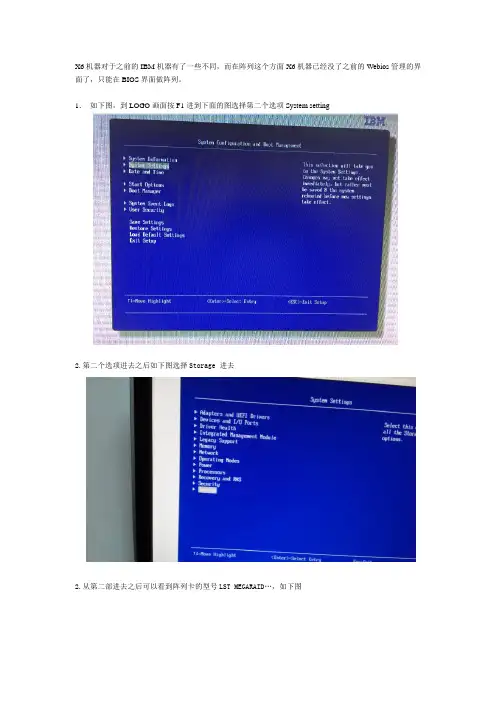

X6机器对于之前的IBM机器有了一些不同，而在阵列这个方面X6机器已经没了之前的Webios管理的界面了，只能在BIOS界面做阵列。
1．如下图，到LOGO画面按F1进到下面的图选择第二个选项System setting2.第二个选项进去之后如下图选择Storage 进去2.从第二部进去之后可以看到阵列卡的型号LST MEGARAID…，如下图4.然后继续下步，选择configuration management如下图5选第一项Enter进去如下图，选择你要做的阵列select RAID Level（此次配置要做R10阵列，共6个1T的硬盘），RAID10。
（下图是已经分好3个）6.选择要做的阵列后，要选择做阵列的硬盘，在Span1选项下面，选择Select Drives进去，进去后到大括号里按空格键打 X 选择两个硬盘。
(R10阵列，6个1T的硬盘配置是SPAN1(1+1), SPAN2(1+1), SPAN3(1+1))如下图7.选择两个硬盘[X],选择APPLY CHANGES.8.回到CREATE VIRTUAL DRIVE-ADVANCED,ADD MORE SPANS,添加SPAN2,选择Selcect drives，进去选项选择两个硬盘打X，保存；返回，添加Span3，Select Drives，进去选项选择两个硬盘打X。
此时总共是3个Span。
9．此时R10阵列，6个1T的硬盘分为3个盘组配置完毕，选择Save Configuration，Confirm打X，选Yes保存。
10.创建后阵列回去到阵列卡配置界面可以看到选项View Drives Group Properties11.进去选项后看到R10阵列，6个1T的硬盘配置是3个备份，3个使用，合计2791GB的可用空间。
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置精品文档，你值得期待
22.完成配置，退出菜单即可
X。
BIOS中配置RAID阵列卡一．进入RAID配置界面 (3)二．配置RAID0/RAID1/RAID5 (5)三．配置RAID10 (9)四．添加热备盘 (14)五．硬盘误插拔解决方案 (16)六．查看或配置RAID卡缓存大小 (22)七．设置阵列卡缓存工作模式（读写策略） (24)八．配置硬盘为JBOD模式 (27)一．进入RAID配置界面1.在开机自检时按F1进入UEFI配置界面2.选择System Setting->Storage3.选择阵列卡按回车，选择Main Menu（部分机型无此选项）进入raid配置界面二．配置RAID0/RAID1/RAID51.在主菜单中选择Configuration Management->Create Virtual Drive2.选择Select RAID Level，选择需要配置的阵列级别3.选择Select Drives4.用空格选中需要做RADI的磁盘，完成后选择Apply Changes5.最后选择Save Configuration进行保存6.用空格选中Confirm后，选Yes确定，最后选择OK完成创建7.在RAID配置主菜单的Virtual Drive Management中可以查看配置完成阵列的状态，正常状态为Optimal三．配置RAID101.同配置RAID0/1/5第一步2.选择RAID级别为RAID103.在Span1中选择Select Drives4.用空格选中两块磁盘，然后选择Apply Changes5.用空格选中Confirm，选Yes确定，然后选择OK6.回到RAID配置界面后，选中Add More Span7.在Span2中选择Select Drives，重复步骤4-5，最后选择Save Configuration进行保存四．添加热备盘注：当需要更换硬盘时，可将新硬盘执行此操作，执行后数据会自动同步1.在主界面选择Drive Management2.光标选中做热备的硬盘后按回车，硬盘应为Uncofigured Good状态3.在硬盘设置页面的Select operation中选择Assign Global Hot Spare Drive4.设置好后选择Go确认五．硬盘误插拔解决方案1.在RAID配置主界面选择Drive Management2.选中掉线的磁盘3.选中Select Operation，在下拉菜单中选择Make Unconfigured Good4.点击Go5.回到raid配置主界面，选择Configuration Management6.选择Manage Foreign Configuration7.选择Previw Foreign Configuration8.此时检查阵列状态是否为Optimal或Rebuilding，若不是则无法导入成功9.选择Import Foreign Configuration执行导入操作注意:阵列信息的导入操作存在风险，有可能造成数据丢失，请谨慎操作10.用空格，用空壳选中Confirm后，选Yes确定执行操作11.如果成功导入，在Virtual Drive Management中课查看阵列信息六．查看或配置RAID卡缓存大小1.在RAID配置主界面选择Controller Management2.找到最后一个选项Advaced Controller Properties3.选择Cache and Memory’4.在Configured Cache Size中可配置和查看缓存大小七．设置阵列卡缓存工作模式（读写策略）1.在RAID配置界面选Virtual Drive Management2.选择您要修改模式的磁盘阵列3.选择Advanced选项4.Current Write Cache Policy显示了当前的缓存工作模式，其中Write Back是启动写缓存，在大多数情况下可以提升性能，是建议的方式，Write Through是启用写缓存。
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
x3850X6服务器安装部署vMware vSphere2016年12月变更控制目录变更控制 (1)1 登录IMM (3)配置地址 (3)添加例外 (3)登录管理平台 (4)2 配置RAID (4)配置目录 (4)添加阵列 (5)配置阵列 (6)3 挂载镜像 (8)远程登录 (8)登录控制台 (9)选择镜像 (9)4 安装ESXi (12)安装加载 (12)部署路径 (13)配置口令 (15)5 系统配置 (17)1 登录IMM配置地址对笔记本IP地址进行配置，令笔记本IP地址与在同一网段并能PING通，打开浏览器访问。
添加例外浏览器中点击添加例外，并确认获取证书。
登录管理平台输入x3850X6服务器默认用户名以及密码（User name：USERID Passord：PASSW0RD）。
2 配置RAID配置目录选择Server Management（服务管理器）中的Local Starage（本地存储）。
点击Storage RAID Configuration（存储磁盘阵列的配置）选中磁盘阵列，点击Create Volume。
选中选项以后点击Next。
首先选择RAID1方式部署磁盘阵列。
再将两个磁盘Drive0以及Drive1添加进去。
点击Next即可建立新的磁盘阵列，并修改为相应命名。
选中选项以后点击Next。
点击Finish以后完成配置。
3 挂载镜像远程登录选择Server Management（服务管理器）中的Remote Control（远程控制）进入服务器系统进行VMware安装。
选择Start remote control in single-user mode（单用户模式下启动远程控制）。
登录控制台通过JAVA打开控制台。
选择镜像选择Virtual Media（虚拟媒体）目录中的Activate（激活）按钮进行激活。
选择目录下的Select Devices to Mount（选择设备安装）并将挂载镜像所在的硬盘打开，找到VMware镜像进行安装。
联想服务器RAID配置步伐之老阳三干创作
1.
创作时间：二零二一年六月三十日
2.开机按提示F1, 进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式, 需要先初始化硬盘, 否则直接进行第9
步
按ESC返回
空格键选中“confirm”才华选择“yes”保管
13.设置卷年夜小, 默认全部容量, 超越2TB建议修改, 然后再创立一个卷（第二个卷可以不考虑容量年夜小）, 如图150GB, 是准备装置系统的分区, 选择“Save Configuration”保管
14.继续创立RAID组的第二个卷, 同样选择RAID5, “Select Drives from”选项要改成“Free Capacity”, 因为之前已经选择了硬盘组做RAID, 只分了150GB做第一个卷, 还有剩余空间, 此把持是利用该组剩余空间创立第二个卷
16.此时, 已有一个磁盘组, 选中, 保管
17.保管,
18.返回到此菜单, 选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘, 回车
21.点“Go”执行, 完成热备盘设置
22.完成配置, 退出菜单即可
创作时间：二零二一年六月三十日。
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器RAID配置步骤
1.
欧阳光明（2021.03.07）
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9
步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
Lenovo System x3850 X6（6241）Lenovo Press产品指南Lenovo System x3850 X6服务器（机器型号为6241）是一款四路4U机架式服务器，它采用的是第六代Enterprise X-Architecture。
它提供快速的应用性能，基于灵活的系统设计，并且是关键任务数据库、企业应用和虚拟化环境所需的极具弹性的平台。
x3850 X6在一个高密度、4U机架优化无盖包装中组合了众多容错和高可用性特性，可帮助节省支持大量网络计算操作所需的空间并简化维修。
x3850 X6最多支持四个Intel Xeon E7 v3和v2高性能处理器以及最高6 TB的内存。
建议用途：关键任务可扩展数据库、业务分析、虚拟化、企业应用和云应用。
下图显示了Lenovo System x3850 X6。
图1：Lenovo System x3850 X6（机器型号为6241）相关信息x3850 X6服务器采用无盖设计，所有可维修组件均可从前端和后端打开。
此外，每个主要的子系统均以模块化“书本式”设计的形式实施，例如计算模块（Compute Book）和I/O模块（I/O Book）。
采用这种配置便于升级和维修组件，进而帮助延长用户应用的无故障运行时间。
x3850 X6提供了企业可扩展性和高级RAS特性，可支持需要全天候运行、要求最严苛的关键任务应用。
Click here to check for updates主要特性由于需要满足社交、移动和大数据的要求，企业对于云计算和分析工作负载的需求不断增长，这刺激它们进行创新来寻求构建信息系统的新方法。
客户需要成本优化的适用型IT解决方案来管理大量数据，轻松扩展性能并提供企业级可靠性。
依托几十年来的创新，联想推出了第六代Enterprise X-Architecture技术——Lenovo X6服务器。
Lenovo X6服务器快速、灵活而且极具弹性：●快速的应用性能意味着可以即时访问可付诸行动的信息。
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器RAID配置步骤RAID（Redundant Array of Independent Disks，磁盘冗余阵列）是一种将多个硬盘组合起来，以提高容量和数据冗余性的技术。
在联想服务器中，RAID被广泛应用于提供数据保护和系统性能的提升。
本文将为您介绍联想服务器RAID配置的步骤。
一、了解RAID级别RAID有多个级别可供选择，每个级别都有其特定的优势和限制。
在配置RAID之前，您应该了解各个级别并选择最适合您需求的级别。
常见的RAID级别包括RAID 0、RAID 1、RAID 5、RAID 6和RAID 10。
二、检查硬件要求在进行RAID配置之前，确保您的联想服务器满足相应的硬件要求。
这包括主板的RAID控制器、硬盘插槽等。
三、进入服务器BIOS设置界面要配置RAID，您需要进入服务器的BIOS设置界面。
通常情况下，您可以在开机过程中按下特定的按键（例如F2或Delete键）来进入BIOS。
四、找到RAID设置选项一旦进入BIOS设置界面，您需要找到RAID设置选项。
不同的服务器可能会在不同的菜单下，您可以查找"Advanced"、“Storage”或“RAID”等选项。
五、创建RAID卷在RAID设置选项中，您可以创建一个新的RAID卷。
选择该选项后，您将看到一个RAID配置向导或类似的界面。
按照向导的指示来创建RAID卷，并选择所需的RAID级别。
六、配置RAID参数一旦创建了RAID卷，您可以配置一些RAID参数，以满足您的需求。
这些参数可能包括条带大小、读写缓存、校验方法等。
根据您的具体情况进行相应的配置。
七、确认并保存配置在完成RAID参数的配置后，您需要确认并保存配置。
在确认配置之前，系统会提示您数据可能会被删除或格式化，请确保您的数据已经备份。
八、重启服务器完成所有配置并保存后，您需要重启服务器以使配置生效。
在重启过程中，服务器将重新识别新的RAID卷并启动。
联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
联想服务器X3850 X6配置RAID5阵列图文方法【来源：4遍云计算】4遍云，免费12个月主机套餐，只为建站而生。
实验环境：1、服务器型号联想System X3850 X62、四块300G SAS硬盘实验目的: 配置RAID 5，搭建公司重要文件共享服务器使用。
标注：本教程四块硬盘全做RAID 5,如果有一块硬盘损坏及时更换数据恢复是没问题，如果有两块或两块以上硬盘损坏就会发生灾难性数据损坏，建议有可靠的外置备份服务器可以全做RAID 5。
1、开机---按F1 键进入BIOS ---选择System SettingsOptions► SU&tm Evmrt Logs►U MT amwrttySettings Load ItaiffMilt Sattlw*2、选择Storage3、选择阵列卡4、选择Main Menu5、选择Virtual Drive Management 查看是否有配置RAIDqwiii►Help PROPERTIES Status Backp1ane BBUEnc InsureI>rlue3Dr ive Groups Virtual Drives ► Uiew Server ProrileACTIOMS► Configure> Set Factory DefaultsA Update Flrm«are Silence filarmBACKGROUND OPERATIONS Virtual Drive Operations in <OptiMal> fl] <No> [0] MJ [1J m6、显示没有配置任何RAID7、选择 Configuration Management8、选择Create Virtual Dirve9、选择 Select RAID Level -----选择 RAID 510、选择 Select Drives FromiueWDOe RAI DIO0Md A<Urite<DlrBetDRIVEPAEAMETKRSDrLue CacheDisable Backvmnd Inttlaliza^tan tefMMlt Initialixatto" E HU I-** ton Tup®Q&ufe Cop'f'lfiurat 1口匕OAUe'-onl igur^t j O11Select MID Lev.1Secure Uirtual Dri ProtectUirtual D. Select Drives Fnm Select BrluesCfflFlGURE VIRTUAL Uirtu&l Drive Virtual DriveUirtual Drtue Strip SB ZB 1hM4 Policy 而 Ittlicu I/O fol icyPol levd虺M J MTsjl TFKBoa ath11.选择 Select DrivesSaueConfiguration Select RAIDLevel Secure Uirtual briue Protect Uirtual Driue S 1r ■TjTff Pro.Uirtual Drlue Nue UirtualDrive Size <RAIP5> I 1 I 1<Unconfigrured Capac ity>Strip Size Read Policy UrIte Policy I/O Policy Access Policy Driue Cache Disable Background Initialization Default Initialization EMulation TypeA S AMC Configurationthrive笑普巴中皿ation Jelect RftIDLevel /c?，e Uirtual Drl ve 5?；巴t'ggl DE®工艺 16c ; Drives Pnm a SelectDr LuesCONFIGURE UJ RTUAL BRI UE Uirtiial Driue Ham Ulrtual Drive Size Ulrtual Drive Size Unit Str Ip Size Read Rolicy Write Policy I/O Pblley Access Ptillcg Driue Cache Didfible Background Inlilallz-aitlon Default Initial E MU lat Lon Type > Saue Configuration( 1PARArtETEFS r <Urita Back> <0tract><Re*d/4lrlte> <Dlsabie> <No><fto><DefAult>Uir±ual Drive Size Unit <GB> .I;..— :二:, —..CDHFLGURE UIRTUfiL DRIUE PARAMETERS:<256 KB><Read Aheftd> <Urite BacJc> <Dlrect> <fead/Ur ite> <DidAble><No><No><Default>12、选中四个硬盘-----选择Apply Changes<HPD> <Both> <Both>"2P Ply Changes Select Media Type ^elect Interface Type Logical Sector SizeCHOOSE UNCONFIGURED DRIUES ： ®rlue Port ° - 3：ei ：0O ： HDD, ys,27B.464GB. UnconHffured £gd. Protection-Type 2, (512B). ftriue Port 0 - 3:01:81： HDD. [ SAS ，278.464GB« UnconfiguredLGood. Protect 1 on-Type 2尊(512B) _Drive Port e - 3:81:02: HDD.\SAS. 27B.4646B. Unconfigured LGood. Protection Type 2. (5128) _ Briue Port 0 - 3:91:03: HDD, SAS, 278.464GB ，Unconfigured Good. Protection-Type 2.(512KA ii13、选择OKSuccess£2® operation has been perrorwed successfully.14、选择 Save Configuration16、选择OK17、选择Virtual Drive ManagementMa I n Nei18、选择已经创建好的RAID 519、选择Operation ---- 选择Fast Initialization （快速初始化）Operatl 口喻"心IC PROPERTIES ： M MW R&id Leuct Status 3l» ► Ulow ftssoci«ted Dr lues ► ftduanced....Mil tiuil Drjve Erase SeJect Ojirirttion St-Ai ( Loca t e- 3七op L OCA I I Debete Uir 4 M 1 Drive 他辞a 门甲n ，F IbTuN IHdv 承调亩£hr 1 4 it..: Qptnji o C^k G?目月1百£自白，） 聚—t Inti I« I Im S low^EnAt Ml isr^t Jon 20、选择Go （执行）BASIC PROPERTIES ； Nam Raid Lmml Status Size ► Vlow ftsaocfated Drives ►Ateancsd . + . <Fast Xnj tiA 1 izat jont><MUD5> K95394 GB 21、选择Yes。
联想服务器RAID配置步骤时间：2021.03.08 创作：欧阳与
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则
直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可
时间：2021.03.08 创作：欧阳与
欧阳与创编 2021.03.08 欧阳与创编 2021.03.08。
联想服务器RAID配置步骤
1.
时间2021.03.10 创作：欧阳治
2.开机按提示F1，进入BIOS菜
单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否
则直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
欧阳治创编 2021.03.10
欧阳治创编 2021.03.10
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可
欧阳治创编 2021.03.10
欧阳治创编 2021.03.10。
一、进入阵列卡配置界面并查看硬盘状态开机看到Lenovo System x Logo的时候按F1键进入BIOS配置界面依次进入System Settings / 系统设置Storage / 存储然后进入阵列卡，一般配备的是ServeRAID M5210或者M1215阵列卡进入Main Menu / 主菜单此界面即阵列卡配置主界面，然后进入Drive Management / 磁盘管理查看硬盘状态注意硬盘的状态，只有Unconfigured Good状态的硬盘才能配置RAID，Online状态表示该盘已在某个阵列中，JBOD状态表示该盘为单盘直通模式，Unconfigured Good状态与JBOD状态的相互转换请看下文“设置JBOD模式”二、创建RAID 0/1/5阵列进入阵列卡配置主界面，进入Configuration Management / 配置管理再进入Create Virtual Drive，创建一个阵列RAID Level / RAID级别选择RAID 0、RAID 1或者RAID 5。
本节只介绍创建RAID 5阵列的操作步骤，创建RAID 0或者RAID 1阵列参照本节操作执行注意：RAID 5等RAID级别需要阵列卡硬件支持或者激活相应功能，亦需要可配置硬盘数量满足最低要求，否则不会出现相应RAID级别或者该RAID级别为灰色不可选（如本机虽然已激活RAID 5/50功能，但不满足创建RAID 50硬盘数量最低要求：6块，所以RAID 50选项未出现）选择好RAID级别后进入Select Drives / 选取硬盘在将要加入阵列的硬盘上按空格或者回车键，然后Apply Changes / 应用更改。
注意：1、不同RAID级别有不同的硬盘数量要求，如RAID 5至少需要3块硬盘，RAID 1只能有2块硬盘，RAID 0无限制。
2、如果使用SSD / 固态硬盘配置阵列，需要将Select Media Type选项改为SSD。
告知操作已顺利执行，OK继续。
确认Virtual Drive Size / 虚拟磁盘尺寸是否已正确显示出大小，如果选择的磁盘数量与RAID级别不匹配，则这里不会有数字；如需给阵列分卷，则在这里按回车键并输入所需大小，见“创建RAID 10阵列并分卷”一节Strip Size / 条带尺寸一般保持默认，若阵列做存储用途可以调大，若做数据库类用途可以调小，调整此项可能会影响阵列性能，此项不可事后修改。
Read Policy / 读取策略一般保持默认，若由HDD / 机械硬盘组成阵列则选择Read Ahead / 预读模式，若由SSD组成阵列则选择No Read Ahead / 不预读模式Write Policy / 写入策略，当阵列卡具备缓存及备份单元（闪存+超级电容）时，默认为Write Back / 回写模式，该模式会提升阵列性能，否则为Write Through / 直写模式；另有Always Write Back / 强制回写模式，即只要有缓存不管是否有备份单元都开启回写模式，此模式在服务器遇到意外停电时有较大数据丢失风险，请谨慎选用；写入策略等阵列参数可以在阵列创建完毕后再修改，见“修改阵列缓存策略等参数”一节。
首次配置阵列或者已删除原阵列重新配置，建议将Default Initialization / 默认初始化选项改为Fast / 快速，用以快速检测硬盘状况并抹除数据；如果是阵列误删除后重建，则本项保持None / 不初始化；如果未在创建阵列时选择执行初始化，也可以在创建好阵列后再执行，见“重新初始化阵列”一节。
阵列配置完成后，默认会在空闲时对阵列进行Background Initialization / 后台初始化，后台初始化会静默执行，不会抹除任何数据，但可能会影响阵列性能，如果不希望执行后台初始化，需要将Disable Background Initialization选项改为Yes。
其他选项建议保持默认，然后Save Configuration / 保存设置。
出现提示，在Confirm / 确认上按空格或者回车键，再选择Yes继续。
提示操作已顺利执行，OK完成。
此时可能会返回创建阵列的界面，返回到阵列卡配置主界面，再进入Virtual Drive Management / 虚拟磁盘管理，确认刚刚创建的阵列已正常显示为Optimal状态，RAID 5阵列创建完毕。
如果BIOS设置为Legacy模式引导，还需注意Controller Management中Select Boot Device选项是否为此RAID 5，如果不需要阵列作为引导项，则可设置为None。
注：此选项立即生效，没有确认步骤。
三、 创建RAID 10阵列并分卷请先阅读上一节“创建RAID 5阵列”，本节只介绍与上一节有区别的部分RAID级别选择RAID 10RAID 10要求至少4块硬盘组成，若可用硬盘数量不满足要求则RAID 10选项不可选。
RAID 10可以视为由2组以上的RAID 1再组成的RAID 0，所以要将硬盘两两分组，首先选取Span 1的硬盘，先选择2块硬盘，并Apply Changes。
再Add More Spans，新建一组span，接着选取Span 2的硬盘，个Span选择2个硬盘。
给阵列分卷，就是在Virtual Drive Size中输入一个小于阵列最大容量的数字，比如这里输入101，然后回车键注意下一行的Virtual Drive Size Unit / 虚拟磁盘容量单位，此项可能是GB或者TB，当需要分卷时可能需要调整此项按需修改其他选项或者保持默认，然后保存配置并确认。
由于有未配置的空间，所以会返回创建阵列的界面。
先在Select Drives From选项中选择Free Capacity，然后进入Select Drive Groups选择之前创建RAID 10的剩余部分，Apply Changes并确认。
的大小，最后保存配置并确认。
分卷，创建完毕。
选项是否设置为用于引导的分卷。
四、 设置热备盘及手动替换已故障的硬盘重建阵列本操作当阵列状态正常时为设置热备盘，当阵列处于降级状态时为手动重建阵列。
在阵列卡配置主界面进入Drive Management，选择1块状态为Unconfigured Good 状态的硬盘。
在Operation / 操作选项中选择Assign Global Hot Spare Drive / 设置全局热备盘或者Assign Dedicated Hot Spare Disk / 设置专用热备盘，全局热备是指此阵列卡上有任何阵列降级时该盘都会进行重建，专用热备会将该盘分配给特定的阵列，只有特定阵列降级时该盘才会进行重建。
后在下一行出现的Go上按回车键。
若设置为专用热备，则会要求选择用于热备的阵列，按OK继续若设置为全局热备，则会提示可能会有不兼容的情况，确认后继续告知操作顺利完成，OK继续。
返回阵列卡配置主界面再进入Drive Management即可看到该盘已经是Hot Spare / 热备状态了，如果分配到处于Degrade / 降级状态的阵列，则该盘会进行Rebuild / 重建。
如果要去除热备盘，先选中热备盘，在Operation中选择Unassign Hot Spare Drive /移除热备在下一行出现的Go上按回车键，会提示确认移除热备盘，在Confirm处按空格或者回车键后选Yes，然后会提示操作顺利完成，OK继续五、 重新初始化阵列如果在创建阵列时没有选择执行初始化操作，或者保持已有阵列但需要清空其中的数据，都可以在阵列卡配置主界面Virtual Drive Management里对阵列进行初始化选择要执行初始化的阵列在Operation选项中选择Fast Initialization执行快速初始化Slow Initialization / 慢速初始化，或者创建阵列时设置Default Initialization 为Full / 完全初始化，二者效果相同，都是用特定数据覆写整个阵列完全初始化会彻底检测硬盘状况并抹除全部数据，故耗时较长，在此过程中可能无法正常使用阵列，一般只在阵列或者硬盘出现异常时使用然后在下一行出现的Go上按回车键化可能需要数小时才能完成，会在Virtual Drive Management界面显示操作进度。
六、 修改阵列缓存策略等参数当给ServeRAID M5210阵列卡添加缓存模块或者闪存+超级电容套件后，可以在Virtual Drive Management中修改阵列缓存策略等参数以提升性能。
选择要修改缓存策略的阵列进入Advanced / 高级页面缓存策略及其他参数的说明，见“创建RAID 0/1/5阵列”一节在此页面也可以修改其他参数，部分参数如Segment Size / 条带尺寸无法修改然后选择Apply Changes并确认Current Write Cache Policy为当前缓存策略，缓存策略变更可能需要重启服务器才生效七、 设置JBOD模式如果不希望配置阵列，直接独立使用硬盘，可以在ServeRAID M1215及未配备缓存的ServeRAID M5210阵列卡上设置硬盘为JBOD，即单盘直通模式。
首先确认当前阵列卡是否支持JBOD模式，在阵列卡配置主界面进入Controller Management，再进入Advanced Controller Properties，查看JBOD Mode项目的状态，如果是Enabled状态则表示支持。
配有缓存的ServeRAID M5210阵列卡此项为Disabled，且无法更改，故不支持JBOD模式，需要移除阵列卡上的缓存模块后才能开启。
界面中选中Unconfigured Good状态的硬盘，在Operation中选择Make JBOD，然后在下一行出现的Go上按回车键，再确认即可。
选取该盘设置从该盘为引导后，Drive Management中该盘会新增Bootable状态。
Make Unconfigured Good，然后在下一行出现的Go上按回车键，确认即可。
硬盘Unconfigured Good状态和JBOD状态的相互转换也可以在Configuration Management界面中操作，分别有Make Unconfigured Good和Make JBOD选项，可以一次批量转换多个硬盘，操作与创建阵列时选取硬盘的步骤类似，在此不再赘述。
八、 删除阵列在Virtual Drive Management中选择要删除的阵列，并在Operation中选择DeleteVirtual Drive / 删除阵列，然后在下一行出现的Go上按回车键。
