联想ThinkServer rd640服务器raid卡设置教程-LSI9260-8i raid卡设置教程

万全服务器板载RAID（集成LSI MEGA RAID ）配置方法适用于以下机型的板载sata RAID 配置：T168/468 G2 T220/270 G5 TR350 G6B R510 G5T168/468 G3 T220 G5B TR350 G6C R510 G6T168/468 G4 T220 G5X TR350 G6D R520 G6T168/468 G5 T260/T262 TR350 G6X R520 G6T150 T260 G2 TR350 G7 R520 G6XR150 T260 G3TR280TR280 G2TR280 G3在系统POST（自检）过程中，当出现“Press Ctrl-M to run LSI Logic Embedded SATA RAID Setup Utility”时按Ctrl＋M（部分机型为Ctrl＋E）进入SATA RAID管理工具界面注: 如果自检时没有该提示，可以在进bios下main 或boot 菜单中的找到quiet boot，将其设置为disabled，禁用开机lenovo logo 查看。

Configure-（配置阵列）注意：对阵列以及硬盘操作可能会导致数据丢失，请在做任何操作之前，确认您的数据已经妥善备份！new configuration.(新建配置)-：选此项创建阵列时，将删除原先存在的阵列信息，配置时可以选择阵列级别、容量和条带大小view/add Configuration（查看或添加阵列）：显示、调整已有阵列配置，或增加阵列。

clear configuration（清除阵列）：清除现存阵列Specify Boot Drive（选择阵列启动顺序）：设置阵列的引导顺序这里我们推荐使用view/add Configuration，选择此项按回车键后出现以下配置界面，这里，我们以创建raid 1为例：选择两块显示为ready 硬盘，分别敲击空格后，可以看到两块ready的硬盘已经变成ONLIN 的状态，见下图：接下来连续敲击两下回车键，弹出跨度选择的对话框：敲击一下空格，出现span-1按f10弹出raid配置选择菜单此时光标处已经为RAID= 1，如果要创建其他raid级别，可以在此处敲击回车选择，在RAID菜单的下面, Size 为阵列容量选择项，默认为最大值。

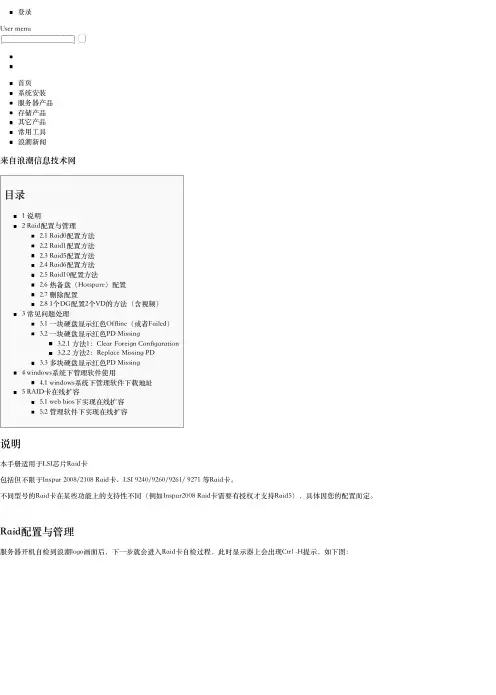

LSI系列芯⽚Raid卡配置⽅法、管理⼿册说明本⼿册适⽤于LSI芯⽚Raid卡包括但不限于Inspur 2008/2108 Raid卡、LSI 9240/9260/9261/ 9271 等Raid卡。

不同型号的Raid卡在某些功能上的⽀持性不同（例如Inspur2008 Raid卡需要有授权才⽀持Raid5），具体因您的配置⽽定。

Raid配置与管理服务器开机⾃检到浪潮logo画⾯后，下⼀步就会进⼊Raid卡⾃检过程，此时显⽰器上会出现Ctrl -H提⽰，如下图：按下Ctrl -H组合键后，⾃检完成就会进⼊Raid卡配置界⾯，如下图。

在这⾥可以看到Raid卡的型号和Firmware固件版本，点击【Start】按钮进⼊Raid 卡主页。

Raid卡⾸页叫作WebBIOS，如下图。

左侧是功能菜单，右侧可以看到所有物理磁盘，本例安装了4块500G硬盘，后⾯所有的配置都可以在这⾥完成！Raid0配置⽅法Raid0的配置过程与Raid1⼤致相同，唯⼀不同是在选择Raid级别这⼀步选择Raid0即可。

具体步骤请参考下⼀节友情提⽰：Raid0虽然可以⼤幅提⾼读写性能，但是有数据丢失风险，请您慎重考虑！Raid1配置⽅法在WebBIOS主页点击【Configuration Wizard】，打开配置向导选择【Add Configuration】，点击【Next】下⼀步选择【Manual Configuration】，点击【Next】下⼀步左侧⽅框内可以看到所有未使⽤的硬盘。

因为要做Raid1，我们选择前两块，然后点击下⽅的【Add to Array】将其加⼊到右侧⽅框内。

点击【Accept DG】，创建磁盘组点击【Next】下⼀步点击【Add to SPAN】，将刚才创建好的磁盘组加⼊到右侧⽅框内点击【Next】下⼀步阵列参数配置：第⼀个参数”Raid Level”选择Raid1，其余保持默认最后⼀个参数”Select Size”输⼊阵列容量⼤⼩，最⼤值可参考右侧绿字提⽰（其中R0代表做Raid0最⼤容量，R1代表做Raid1最⼤容量），完成后点击【Accept】弹出的任何提⽰均选择【yes】回到配置页⾯，点击【Next】下⼀步点击【Accept】配置完成！提⽰保存，选择【yes】（依Raid卡型号不同，有些可能没有此功能，如没有请跳过此步）提⽰SSD缓存，选择【Cancel】提⽰初始化，选择【yes】正在初始化，能看到百分⽐进度条（速度较快，可能⼀闪⽽过）初始化完成！点击【Home】返回⾸页阵列配置完成！Raid1状态显⽰”Optimal”表⽰正常，Drives显⽰两块硬盘绿⾊Online正常，如果还有其它未使⽤的硬盘，会在unconfigured Drives下⾯蓝⾊显⽰。

一、RAI‎D信息显‎示‎raid‎三种状态：‎ opt‎i mal（‎正常）‎ deg‎r ade（‎脱机）‎‎d ead（‎损害）‎系‎统启动时，‎S ATA ‎R AID ‎B IOS ‎初始化后，‎在屏幕上显‎示适配器的‎B IOS版‎本和磁盘阵‎列状态和当‎前的磁盘阵‎列配置。

其‎中阵列状态‎“stat‎u s”中包‎括了两种可‎能出现的情‎形：正常状‎态(Opt‎i mal)‎、脱机状态‎(Degr‎a de)。

‎１、‎正常状态(‎O ptim‎a l)‎出现这一‎状态时，表‎明硬盘阵列‎工作正常。

‎２、‎脱机状态(‎D egra‎d e)‎表明镜像‎阵列中有一‎个以上的硬‎盘出错或断‎开。

当硬盘‎阵列为脱机‎状态(De‎g rade‎)时，用户‎必须替换出‎错硬盘，然‎后rebu‎i ld从备‎份文件中恢‎复数据。

‎3、损‎坏状态（D‎e ad）‎表明阵‎列损坏，并‎且不能通过‎r ebui‎l d恢复，‎用户需重新‎创建阵列。

‎唯‎实厦门数据‎恢复公司‎‎二、运行‎S ATA ‎R AID ‎B IOS设‎置程序‎在主板P‎O ST的过‎程中，当出‎现“Pre‎s s fo‎r Ada‎p tec ‎R AID ‎C onfi‎g urat‎i on ‎U tili‎t y！”提‎示时，同时‎按下键和键‎就能进入S‎A TA R‎A ID控制‎器的BIO‎S设置界面‎，此时，用‎户可根据菜‎单提示进行‎R AID配‎置或其它操‎作。

‎三、菜单操‎作说明‎当设置菜‎单时，系统‎提供了一些‎基本的操作‎方法：方向‎键用来高亮‎选择； [‎E nter‎]键用于选‎中一个选项‎；[ESC‎]键用来中‎断或退出当‎前菜单。

‎进入B‎I OS设置‎界面后，显‎示如下配置‎窗口界面：‎Arra‎y Con‎f igur‎a tion‎Util‎i ty：创‎建，删除，‎初始化Ra‎i d主菜单‎Di‎s k Ut‎i liti‎e s：硬盘‎信息显示及‎硬盘格式化‎等操作。

服务器RAID配置流程一、双击桌面MegaRAID Storage Manager StartupUI二、点击IISPCenterServer.三、打开管理软件,弹出登陆界面,输入名称和密码(名称和密码是本机的用户名和密码)四、进入管理软件后点Logical菜单,右键RAID卡,选创建RAID(Create Virtual Drive).五、选Advanced,点Next..六、先选择RAID Level(RAID 级别),再Select unconfigured driverl 里添加硬盘(点Add 添加), 点Create Drive Group.七、要是做磁盘热备,点上剩余硬盘和作的RAID 组,点Add Hot Spare(添加热备盘),没有热备就省略这步,点Next.(12)Virtual drive name(卷的名称) : 默认Capacity(容量)Initialization state(初始化状态): Full Initialization(全部初始化)Stripe size(条纹大小): 64KB Read Policy(读策略): Adaptive Read Ahead(自适应读策略) Write Policy(写策略): Always Write Back(总是回写)I/O Policy(I/O策略): Cached IO(IO缓存) Access Policy(访问策略): Read Write(读写) Disk cache Policy(磁盘高速缓存策略): Disabled(关闭)点Create Virtual Drive.八、弹出对话框,点Yes..十、查看RAID 进度,点Manage 菜单里的Show Progress.完成好了，在我的电脑-管理-磁盘管理，格式化磁盘就可以使用了。

联想服务器RAID配置步骤
时间：2021.01.01 创作：欧阳美
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第
9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可
时间：2021.01.01 创作：欧阳美。

BIOS中配置RAID阵列卡一．进入RAID配置界面 (3)二．配置RAID0/RAID1/RAID5 (5)三．配置RAID10 (9)四．添加热备盘 (14)五．硬盘误插拔解决方案 (16)六．查看或配置RAID卡缓存大小 (22)七．设置阵列卡缓存工作模式（读写策略） (24)八．配置硬盘为JBOD模式 (27)一．进入RAID配置界面1.在开机自检时按F1进入UEFI配置界面2.选择System Setting->Storage3.选择阵列卡按回车，选择Main Menu（部分机型无此选项）进入raid配置界面二．配置RAID0/RAID1/RAID51.在主菜单中选择Configuration Management->Create Virtual Drive2.选择Select RAID Level，选择需要配置的阵列级别3.选择Select Drives4.用空格选中需要做RADI的磁盘，完成后选择Apply Changes5.最后选择Save Configuration进行保存6.用空格选中Confirm后，选Yes确定，最后选择OK完成创建7.在RAID配置主菜单的Virtual Drive Management中可以查看配置完成阵列的状态，正常状态为Optimal三．配置RAID101.同配置RAID0/1/5第一步2.选择RAID级别为RAID103.在Span1中选择Select Drives4.用空格选中两块磁盘，然后选择Apply Changes5.用空格选中Confirm，选Yes确定，然后选择OK6.回到RAID配置界面后，选中Add More Span7.在Span2中选择Select Drives，重复步骤4-5，最后选择Save Configuration进行保存四．添加热备盘注：当需要更换硬盘时，可将新硬盘执行此操作，执行后数据会自动同步1.在主界面选择Drive Management2.光标选中做热备的硬盘后按回车，硬盘应为Uncofigured Good状态3.在硬盘设置页面的Select operation中选择Assign Global Hot Spare Drive4.设置好后选择Go确认五．硬盘误插拔解决方案1.在RAID配置主界面选择Drive Management2.选中掉线的磁盘3.选中Select Operation，在下拉菜单中选择Make Unconfigured Good4.点击Go5.回到raid配置主界面，选择Configuration Management6.选择Manage Foreign Configuration7.选择Previw Foreign Configuration8.此时检查阵列状态是否为Optimal或Rebuilding，若不是则无法导入成功9.选择Import Foreign Configuration执行导入操作注意:阵列信息的导入操作存在风险，有可能造成数据丢失，请谨慎操作10.用空格，用空壳选中Confirm后，选Yes确定执行操作11.如果成功导入，在Virtual Drive Management中课查看阵列信息六．查看或配置RAID卡缓存大小1.在RAID配置主界面选择Controller Management2.找到最后一个选项Advaced Controller Properties3.选择Cache and Memory’4.在Configured Cache Size中可配置和查看缓存大小七．设置阵列卡缓存工作模式（读写策略）1.在RAID配置界面选Virtual Drive Management2.选择您要修改模式的磁盘阵列3.选择Advanced选项4.Current Write Cache Policy显示了当前的缓存工作模式，其中Write Back是启动写缓存，在大多数情况下可以提升性能，是建议的方式，Write Through是启用写缓存。

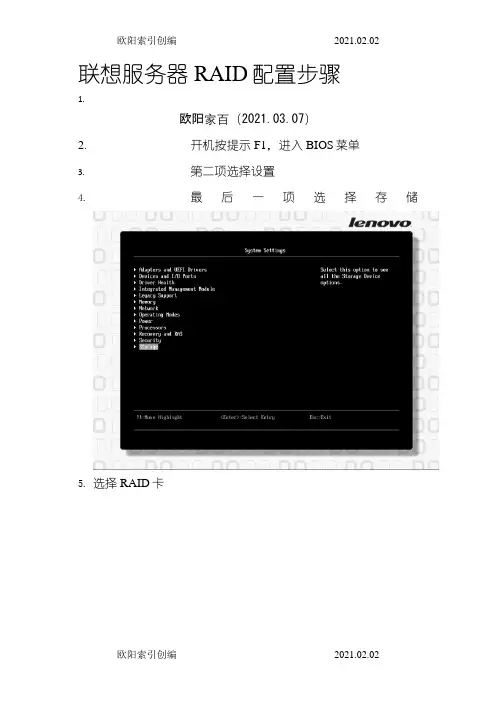

联想服务器RAID配置步骤
1.
欧阳家百（2021.03.07）
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行
第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

联想服务器RAID配置步骤
1.
欧阳光明（2021.03.07）
2.开机按提示F1，进入BIOS菜单
3.第二项选择设置
4.最后一项选择存储
5.选择RAID卡
6.第一项选择主菜单
7.第一项选择配置
8.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9
步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save Configuration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select Drives from”选项要改成“Free Capacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回
9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。
