联想服务器的raid配置及Server2012操作系统的安装

联想System X M5及X6服务器raid配置及系统安装使用机型：System X3650 M5使用硬盘：600GB*3（测试）操作系统：Windows server 2012 R2 standard x641.开机，出现下图界面按F12.进bios后选择system setting单击enter3.选择storage单击enter4.可以看到阵列卡为M5210单击enter5.选择main menu单击enter6.选择configuration management单击enter7.因为已有raid配置信息，首先选择clear configuration单击enter（新机器跳过这步）8.选择“【】”单击空格键（新机器跳过这步）9.选择yes单击enter（新机器跳过这步）10.选择ok单击enter（新机器跳过这步）11.此时多出create项，选择create virtual drive单击enter（若选择ok后仍然只能看到view 和clear两项，可以exit到上一级菜单然后重新进入configuration management）12.选择raid级别（RAID0,RAID1,RAID5）13.选择raid5后单击enter（如2块盘选择RAID1）14.选择select drivers单击enter15.选择check all单击enter16.选择apply changes单击enter17.选择save configuration单击enter保存配置后多次按esc退出18.添加USB启动项及从U盘启动或CD/DVD安装系统选择Boot Manager选择Add Boot Option选择第一个选项选择USB Storage 然后回车enter返回到bios初始界面选择SAVE 保存更改19.配置完raid和添加usb启动后接下来是系统安装选择Start Option选择USB Storage （u盘）或CD/DVD（光盘）20.选择系统版本windows server 2012 R2 standard（带GUI的服务器）x6421.选择自定义安装22.磁盘分区23.等待安装24.设置密码25.登陆系统26.由于未安装驱动，设备管理器出现问题设备，右击选择更新驱动程序（基本设备是主板芯片驱动，，其他的浏览选择U盘2012 X 64）27.选择浏览从U盘查找驱动程序28.点击下一步，安装成功。

IBM服务器_RAID配置和系统安装IBM服务器RAID配置和系统安装将服务器的连接线连接好，等服务器自检完成后开机。

会出现如图界面：按Ctrl+H键进入RAID卡信息界面：选择Start进入RAID配置界面我这里是用了四块硬盘（选择：Configuration Wizard）下面是三个选择（Clear Configuration清晰的配置）、（NewC onfiguration新的配置）、（Add C onfiguration添加配置）。

我们在这里选择默认的选择Add C onfiguration点击NEXT进行下一步。

这里有两个选择：（manual Configuration手动配置）（automaticconfiguration自动配置），我这里选择的是manual Configuration 手动配置点击NEXT进行下一步。

把Drives区里的硬盘按住Ctrl键用鼠标全部选择上，点击(Add To Array添加到数组)添加到Drives Grooups区内如图：点击NEXT进行下一步。

选择阵列卡的模式，点击Add to SPAN，添加到Span内如图：点击NEXT进行下一步。

这里是RAID模式的选择RAID 0 、RAID 1、RAID 5，我怎里选择的是RAID 5。

点击(Accept接受)点击NEXT进行下一步。

这里选择Yes完成之后会出现这个界面，注意这是一个虚拟驱动器，直接点击Next就可以，点击NEXT进行下一步。

点击Yes，保存这个配置点击Yes完成后会出现以下几个选择：（fast initialize快速初始化）、（slow initialize缓慢的初始化）、（check consistency检查一致性）、（properties内容任意）、（set boot drive (current=NCNE) 设置启动驱动）这里我选择的是：fast initialize快速初始化，点击Go。

软件简介：SQL Server是专为数据库而建立的操作命令集，是一种功能齐全的数据库语言。

在使用它时，只需要发出“做什么”的命令，“怎么做”是不用使用者考虑的。

SQL 功能强大、简单易学、使用方便，已经成为了数据库操作的基础，并且现在几乎所有的数据库均支持SQL。

安装教程1. 根据系统相对应电脑系统位数下载软件安装包并且解压2.打开解压后的文件夹。

双击“setup.exe”文件3.界面所示点击“安装”4.点击“全新SQL Server独立安装或向现有安装添加功能”5.等待进度条走完，点击“确定”6.选择“输入产品密钥”，输入以下密钥。

密钥输入第一个不行就试试第二个。

再点击“下一步FH666-Y346V-7XFQ3-V69JM-RHW28YFC4R-BRRWB-TVP9Y-6WJQ9-MCJQ77.选择“我接受许可条款”和“将功能使用情况........”点击“下一步”8.点击“下一步”9.等待状态出现“已完成”。

会自动进入下一个页面10.等待进度条走完。

点击“下一步”11.选择“SQL Server功能安装”。

点击“下一步”12.点击“全选”。

软件安装路径建议安装于C盘外。

然后点击“下一步”13.等待进度条走完。

点击“下一步”14.选择“默认安装”。

建议把SQL Server软件实例根目录安装到除C盘以外的磁盘，我安装到G盘，所以只需要把字母C改为G即可。

点击“下一步”15.点击“下一步”16.账户名选择“NT Server\SQLSERVE...”点击“下一步”17.选择“windows 身份验证模式”。

点击“添加当前用户”。

再点击“下一步”18.选择“多维和数据挖掘模式”，点击“添加当前用户”。

再点击“下一步”19.选择“安装和配置”。

再选择“仅安装”。

点击“下一步”20.点击“添加当前用户”。

再点击“下一步”21.建议把SQL Server软件工作目录和结果目录安装到除C盘以外的磁盘，我这里安装到G盘，所以只需要把字母C改为G即可。

在windowsserver2012安装软raid2013-01-01阅读16408评论15在windows server 2012的⽂件和存储服务中，除了ISCSI、重复数据删除以外，我还发现有⼀项功能叫存储池，那么这个存储池到底是什么东东，有什么作⽤呢？利⽤元旦的时间，我也⼩⼩的体验了⼀把，我发现存储池也是建⽴在⼀定数量的物理磁盘的基础之上的，将⼀定数量未使⽤的物理磁盘（physical disk）添加到存储池（storage pool）中，形成⼀定数量的虚拟磁盘（virtual disk），然后针对虚拟磁盘进⾏新建卷（简单卷、镜像卷等)的操作。

这样说可能⽐较抽象，不太容易理解，其实我觉得这个有点类似于linux下的LVM逻辑卷管理功能，懂linux的⼈应该明⽩我的意思。

下⾯我通过⼀个实例来看看windows server 2012下的存储池到底是个什么东西。

我将分别添加⼀块、两块、三块磁盘到存储池中，看看有什么不同。

我⾸先来添加⼀块10GB的存储磁盘，如图。

然后我来利⽤新的服务器管理器将这块磁盘添加到存储池中。

⾸先我切换到存储池界⾯，可以看到现在有可⽤的磁盘可以添加到池中，如图。

我选择上图管理界⾯右侧的“任务”—“新建存储池”，打开新建存储池向导，为存储池输⼊⼀个名称，然后选择“下⼀步“，如图。

选择要添加到存储池的物理磁盘，如图。

添加成功，如图。

然后在新添加的存储空间上右击，选择“新建虚拟磁盘”，如图。

进⼊新建虚拟磁盘向导，如图。

选择存储池，如图。

为虚拟磁盘指定名称，如图。

因为我的存储空间⾥⽬前只有⼀块磁盘，所以我们在建⽴虚拟磁盘的时候只能选择创建simple卷。

如果选择mirror或者parity，会报错误并且⽆法下⼀步，因为建⽴mirror要求2块磁盘，建⽴parity则需要三块以上磁盘。

如图。

我选择simple，然后下⼀步。

如图。

在设置界⾯，选择”精简“模式，在该模式下，卷会根据需要来使⽤存储池中的空间，如图。

联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

一、RAI‎D信息显‎示‎raid‎三种状态：‎ opt‎i mal（‎正常）‎ deg‎r ade（‎脱机）‎‎d ead（‎损害）‎系‎统启动时，‎S ATA ‎R AID ‎B IOS ‎初始化后，‎在屏幕上显‎示适配器的‎B IOS版‎本和磁盘阵‎列状态和当‎前的磁盘阵‎列配置。

其‎中阵列状态‎“stat‎u s”中包‎括了两种可‎能出现的情‎形：正常状‎态(Opt‎i mal)‎、脱机状态‎(Degr‎a de)。

‎１、‎正常状态(‎O ptim‎a l)‎出现这一‎状态时，表‎明硬盘阵列‎工作正常。

‎２、‎脱机状态(‎D egra‎d e)‎表明镜像‎阵列中有一‎个以上的硬‎盘出错或断‎开。

当硬盘‎阵列为脱机‎状态(De‎g rade‎)时，用户‎必须替换出‎错硬盘，然‎后rebu‎i ld从备‎份文件中恢‎复数据。

‎3、损‎坏状态（D‎e ad）‎表明阵‎列损坏，并‎且不能通过‎r ebui‎l d恢复，‎用户需重新‎创建阵列。

‎唯‎实厦门数据‎恢复公司‎‎二、运行‎S ATA ‎R AID ‎B IOS设‎置程序‎在主板P‎O ST的过‎程中，当出‎现“Pre‎s s fo‎r Ada‎p tec ‎R AID ‎C onfi‎g urat‎i on ‎U tili‎t y！”提‎示时，同时‎按下键和键‎就能进入S‎A TA R‎A ID控制‎器的BIO‎S设置界面‎，此时，用‎户可根据菜‎单提示进行‎R AID配‎置或其它操‎作。

‎三、菜单操‎作说明‎当设置菜‎单时，系统‎提供了一些‎基本的操作‎方法：方向‎键用来高亮‎选择； [‎E nter‎]键用于选‎中一个选项‎；[ESC‎]键用来中‎断或退出当‎前菜单。

‎进入B‎I OS设置‎界面后，显‎示如下配置‎窗口界面：‎Arra‎y Con‎f igur‎a tion‎Util‎i ty：创‎建，删除，‎初始化Ra‎i d主菜单‎Di‎s k Ut‎i liti‎e s：硬盘‎信息显示及‎硬盘格式化‎等操作。

图解安装Windowsserver2012操作系统Windows server 2012是基于Windows 8的界面，作为一款服务器的操作系统是一款不错的选择。

安装该系统的最低配置要求：处理器：1.4GHz 64位RAM：512MB磁盘空间：32GB其他要求DVD 驱动器超级VGA (800 x 600) 或更高分辨率的显示器键盘和鼠标（或其他兼容的指点设备）Internet 访问下面介绍如何安装Windows server 2012操作系统。

1.将Windows server 2012 安装介质文件放入光驱，或者使用将写入了Windows serve 2012安装文件U盘插入电脑，并开始启动安装程序。

出现下面的安装界面，这里安装简体中文版本的Windows server 2012，选择默认设置2.点击'下一步'继续安装，出现下面的界面。

点击选择'现在安装'3.出现输入产品秘钥的界面，如果手上没有相关的秘钥，可以上网搜索一个。

这里输入标准版的秘钥。

点击'下一步'继续安装4.选择需要安装标准版的方式，这里需要安装带图形界面的WINDOWS SERVER 2012，选择带有GUI的服务器。

5.勾选'我接受许可条款'，点击'下一步'继续安装。

6.这里全新安装，选择自定义的方式进行安装7.选择需要安装的硬盘，点击'下一步'继续安装。

8.开始进行安装文件的复制，安装等，需要进行一段时间，耐心等待！9.设置管理员administrator的密码10.完成Windows server 2012操作系统的安装。

1、准备安装光盘，设置BIOS 从光盘启动。

2、系统从光盘启动，进入Windows server 2012 安装界面。

3、进入以下界面，分别对安装语言、时间和货币样式、键盘和输入法进行设置（一般默认设置），设置完毕，单击下一步。

4、第一次安装选择“现在安装”，如果系统破坏可以选择“修复计算机”选项，等待。

（5-10 秒）
5、选择安装的操作系统。

根据需求选择安装的操作系统版本。

6、选择“我接受许可条款”，（不接受就不能安装），单击下一步。

7、选择安装类型，选自“自定义”，（需要升级更高版本选择“升级”-例如：Windows server 2008 升级Windows server 2012 ）.
8、选择安装盘符，（在此可以对硬盘进行分区操作）
9.1 将硬盘分两个区。

（1）选中分区盘符号，选择“驱动器选项（高级）”，
（2）单击“新建”按钮
（3）、设置分区大小，单击“应用”按钮。

在弹出对话框中选择“确定”。

对剩下空间重复进行操作。

(4)、分区结束后，效果如下图。

10、选中安装的分区2，单击“下一步”。

11、进行文件拷贝，等待。

12、数据拷贝完后，单击“立即重启”，该步骤可省略。

13、重启动后，设置密码。

设置完毕单击“完成”按钮。

14、系统安装完毕。

15、登录系统，
16、系统界面，系统安装成功。

11。

如何安装Windows Server 2012 R2？关键信息项：1、安装准备硬件要求软件要求备份重要数据2、安装步骤启动安装程序选择安装类型输入产品密钥选择安装分区等待安装完成3、安装后的配置网络设置服务器角色配置安全设置系统更新11 安装准备111 硬件要求为了确保 Windows Server 2012 R2 能够稳定运行，您的计算机硬件应满足以下最低要求：处理器：14GHz 64 位处理器内存：512MB（对于服务器核心安装为 2GB，对于带有图形用户界面的服务器安装为 4GB）硬盘空间：32GB（对于服务器核心安装为 10GB，对于带有图形用户界面的服务器安装为 40GB）112 软件要求确保您拥有 Windows Server 2012 R2 的安装介质，如光盘或 USB 启动盘。

检查您的计算机 BIOS 设置，确保其支持从所选的安装介质启动。

113 备份重要数据在安装操作系统之前，强烈建议您备份计算机上的重要数据。

这可以防止在安装过程中意外丢失数据。

12 安装步骤121 启动安装程序将 Windows Server 2012 R2 安装介质插入计算机，并从相应的设备启动计算机。

安装程序将自动加载。

122 选择安装类型您将有以下安装类型选项：服务器核心安装：这是一种精简的安装选项，只包含基本的服务器功能，适合有经验的管理员和对资源要求较低的环境。

带有图形用户界面的服务器安装：提供完整的图形用户界面，更适合初次使用和需要直观操作界面的用户。

123 输入产品密钥在相应的字段中输入有效的 Windows Server 2012 R2 产品密钥。

124 选择安装分区选择要安装 Windows Server 2012 R2 的硬盘分区。

如果需要，您可以在此步骤中对硬盘进行分区和格式化操作。

125 等待安装完成安装过程将自动进行，期间计算机可能会多次重启。

请耐心等待，直到安装完成。

13 安装后的配置131 网络设置配置 IP 地址、子网掩码、网关和 DNS 服务器信息，以使服务器能够连接到网络。

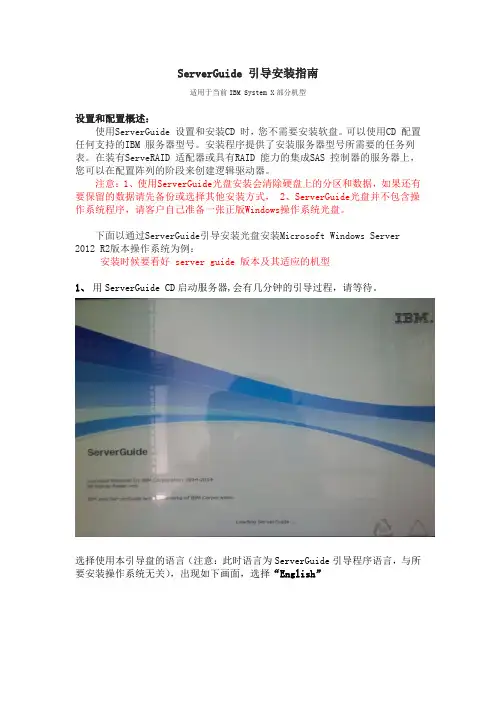

ServerGuide 引导安装指南适用于当前IBM System X部分机型设置和配置概述：使用ServerGuide 设置和安装CD 时，您不需要安装软盘。

可以使用CD 配置任何支持的IBM 服务器型号。

安装程序提供了安装服务器型号所需要的任务列表。

在装有ServeRAID 适配器或具有RAID 能力的集成SAS 控制器的服务器上，您可以在配置阵列的阶段来创建逻辑驱动器。

注意：1、使用ServerGuide光盘安装会清除硬盘上的分区和数据，如果还有要保留的数据请先备份或选择其他安装方式， 2、ServerGuide光盘并不包含操作系统程序，请客户自己准备一张正版Windows操作系统光盘。

下面以通过ServerGuide引导安装光盘安装Microsoft Windows Server 2012 R2版本操作系统为例：安装时候要看好 server guide 版本及其适应的机型1、用ServerGuide CD启动服务器,会有几分钟的引导过程，请等待。

选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择“English”2、选择键盘布局的画面，在这里选择“United States”，然后点击“NEXT”:3、出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：4、查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击“NEXT”继续：5、在这里可以选择您要安装的操作系统，选择后点击“NEXT”6、设置正确的日期和时间后点击“NEXT”：7、此时进入阵列配置阶段：（1）阵列配置如下图所示：在Current Configurations中可以看到目前的阵列级别，图例中是现在没有阵列配置。

在中线右边的上半部分会显示出阵列卡、硬盘数量和当前阵列的信息。

在阵列卡支持及硬盘数量足够的情况下，在Select RAID Level的选项下会有一些可以配置的阵列级别可选。
