混凝土结构施工图平面整体表示方法

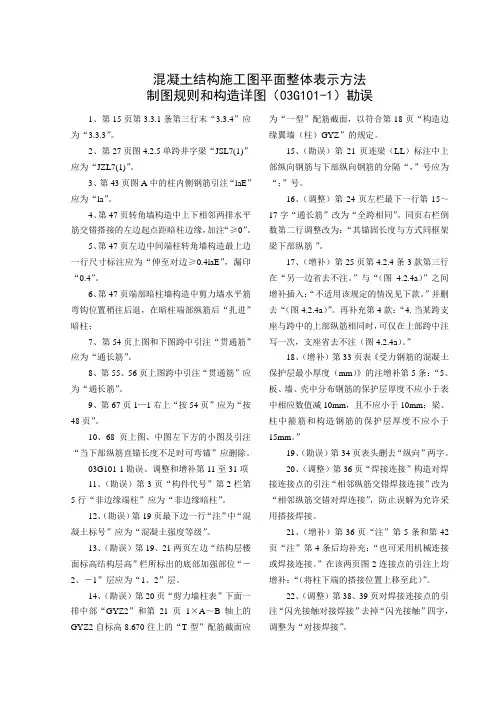

混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）勘误1、第15页第3.3.1条第三行末“3.3.4”应为“3.3.3”。

2、第27页图4.2.5单跨井字梁“JSL7(1)”应为“JZL7(1)”。

3、第43页图A中的柱内侧钢筋引注“laE”应为“la”。

4、第47页转角墙构造中上下相邻两排水平筋交错搭接的左边起点距暗柱边缘，加注“≥0”。

5、第47页左边中间端柱转角墙构造最上边一行尺寸标注应为“伸至对边≥0.4laE”，漏印“0.4”。

6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱；7、第54页上图和下图跨中引注“贯通筋”应为“通长筋”。

8、第55、56页上图跨中引注“贯通筋”应为“通长筋”。

9、第67页1—1右上“按54页”应为“按48页”。

10、68页上图、中图左下方的小图及引注“当下部纵筋直锚长度不足时可弯锚”应删除。

03G101-1勘误、调整和增补第11至31项11、（勘误）第3页“构件代号”第2栏第5行“非边缘端柱”应为“非边缘暗柱”。

12、（勘误）第19页最下边一行“注”中“混凝土标号”应为“混凝土强度等级”。

13、（勘误）第19、21两页左边“结构层楼面标高结构层高”栏所标出的底部加强部位“－2、－1”层应为“1、2”层。

14、（勘误）第20页“剪力墙柱表”下面一排中部“GYZ2”和第21页1×A～B轴上的GYZ2自标高8.670往上的“T型”配筋截面应为“一型”配筋截面，以符合第18页“构造边缘翼墙（柱）GYZ”的规定。

15、（勘误）第21页连梁（LL）标注中上部纵向钢筋与下部纵向钢筋的分隔“，”号应为“；”号。

16、（调整）第24页左栏最下一行第15～17字“通长筋”改为“全跨相同”。

同页右栏倒数第二行调整改为：“其锚固长度与方式同框架梁下部纵筋”。

17、（增补）第25页第4.2.4条3款第三行在“另一边省去不注。

混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）勘误1、第15页第3.3.1条第三行末“3.3.4”应为“3.3.3”。

2、第27页图4.2.5单跨井字梁“JSL7(1)”应为“JZL7(1)”。

3、第43页图A中的柱内侧钢筋引注“laE”应为“la”。

4、第47页转角墙构造中上下相邻两排水平筋交错搭接的左边起点距暗柱边缘，加注“≥0”。

5、第47页左边中间端柱转角墙构造最上边一行尺寸标注应为“伸至对边≥0.4laE”，漏印“0.4”。

6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱；7、第54页上图和下图跨中引注“贯通筋”应为“通长筋”。

8、第55、56页上图跨中引注“贯通筋”应为“通长筋”。

9、第67页1—1右上“按54页”应为“按48页”。

10、68页上图、中图左下方的小图及引注“当下部纵筋直锚长度不足时可弯锚”应删除。

03G101-1勘误、调整和增补第11至31项11、（勘误）第3页“构件代号”第2栏第5行“非边缘端柱”应为“非边缘暗柱”。

12、（勘误）第19页最下边一行“注”中“混凝土标号”应为“混凝土强度等级”。

13、（勘误）第19、21两页左边“结构层楼面标高结构层高”栏所标出的底部加强部位“－2、－1”层应为“1、2”层。

14、（勘误）第20页“剪力墙柱表”下面一排中部“GYZ2”和第21页1×A～B轴上的GYZ2自标高8.670往上的“T型”配筋截面应为“一型”配筋截面，以符合第18页“构造边缘翼墙（柱）GYZ”的规定。

15、（勘误）第21页连梁（LL）标注中上部纵向钢筋与下部纵向钢筋的分隔“，”号应为“；”号。

16、（调整）第24页左栏最下一行第15～17字“通长筋”改为“全跨相同”。

同页右栏倒数第二行调整改为：“其锚固长度与方式同框架梁下部纵筋”。

17、（增补）第25页第4.2.4条3款第三行在“另一边省去不注。

混凝土结构工程施工图平面整体表示方法在框架梁中，取消了原来纵向钢筋中的弯起钢筋，增加了加密箍筋，增加了文字注解，配合具有通用标准构造详图，减少钢筋的结构立面图及其截面图，提高了效率。

平面整体表示方法制图规则，可以用在钢筋混凝土结构的各种构件中，有“集中标注”和“原位标注”两种表示方式。

梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。

集中标注：1、梁编号。

2、梁截面尺寸。

3、箍筋：钢筋级别、直径、加密区及非加密区、肢数。

4、梁上下通长筋和架立筋。

5、梁侧面纵筋：构造腰筋及抗扭腰筋。

6、梁顶面标高高差（选注）。

梁钢筋的标注方法原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁支座上、下部纵筋。

2、吊筋、附加箍筋。

根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。

在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。

通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋，加密箍筋间距为100mmm，非加密箍距为200mm，通长区箍筋均为双肢箍。

第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。

通长筋是沿梁的全长布置的。

梁的左、右两端上方所标标注的4∮16，里边包括了2∮16通长筋。

剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。

梁下部中间的4∮16是承受梁中下部的正弯矩的（抗拉作用)，钢筋贯通全梁。

如图铅垂线及其右侧注的几行字就是“集中标注”。

假设给出的框架结构F三级抗震设防，混凝土的强度等级采用C30。

柱距为6000mm，柱宽400mm，査《三、四级抗震等级楼层框架梁KL 》部分。

--------------------------------------------------------------------------------混凝土结构施工图平面整体表示方法平面整体表示法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。

平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。

一、平法制图的适用范围与表达方法平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。

在平面布置图上，表示各构件尺寸和配筋的方式分为：平面注写方式、列表注写方式、截面注写方式三类。

针对现浇混凝土结构中柱、剪力墙和梁构件，分别有: 柱平法施工图、剪力墙平法施工图、梁平法施工图三类。

三、梁平法施工图制图规则梁平法施工图是将梁按照一定规律写代号，并将各种代号的梁的配筋直径、数量、位置和代号写在梁平面布置图上。

表达方法有平面注写方式和截面注写方式表达。

(一)平面注写方式平面注写方式系在梁平面布置图上, 分别在不同编号的梁中各选一根梁, 在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

平面注写包括集中标注与原位标注。

集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。

当集中标注中的某数值不适用于梁的某部位时, 则将该项数值原位标注, 施工时,原位标注取值优先。

1.集中标注（1)梁编号：类型代号、序号、跨数、有无悬挑代号。

参考下表(2)梁截面尺寸。

当为等截面梁时, 用b×h表示；当为加腋梁时，用b×h Y CI ×C2 表示, 其中C1为腋长, C2为腋高(见下左图)；当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2(见下右图)。

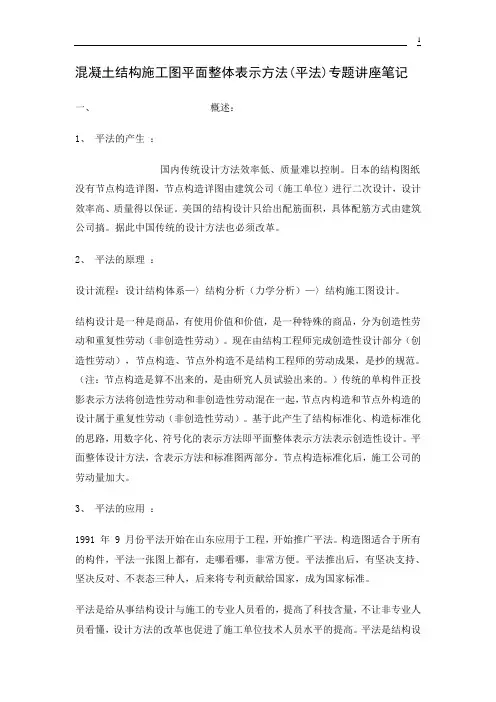

混凝土结构施工图平面整体表示方法(平法)专题讲座笔记一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。

日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。

美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。

据此中国传统的设计方法也必须改革。

2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。

结构设计是一种是商品，有使用价值和价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。

现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。

（注：节点构造是算不出来的，是由研究人员试验出来的。

）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。

基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。

平面整体设计方法，含表示方法和标准图两部分。

节点构造标准化后，施工公司的劳动量加大。

3、平法的应用：1991 年 9 月份平法开始在山东应用于工程，开始推广平法。

构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。

平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。

平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。

平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。

现在， 3 个建筑师配 1 个结构师。

二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。

嵌固部位以下箍筋也划归到基础结构部位，不归本图集。

（2）柱钢筋总截面为柱截面面积 b × h ，梁钢筋总截面为梁有效截面面积 b × h0 ， h0 为梁高扣单排钢筋 35mm 、双排钢筋 60mm 后的数值。

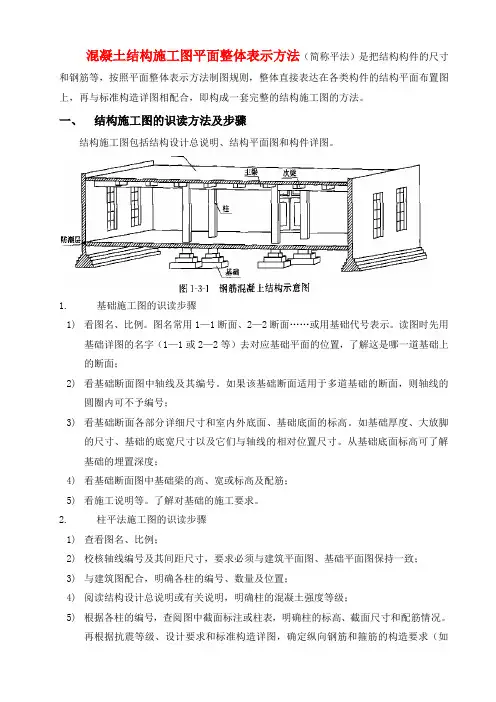

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。

1.基础施工图的识读步骤1)看图名、比例。

图名常用1—1断面、2—2断面……或用基础代号表示。

读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。

如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。

如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。

从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。

了解对基础的施工要求。

2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。

再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。

3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。

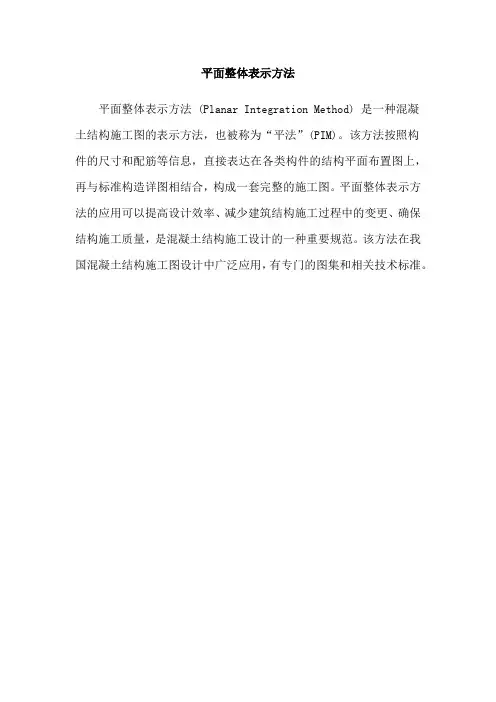

平面整体表示方法
平面整体表示方法 (Planar Integration Method) 是一种混凝
土结构施工图的表示方法，也被称为“平法”(PIM)。

该方法按照构
件的尺寸和配筋等信息，直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，构成一套完整的施工图。

平面整体表示方法的应用可以提高设计效率、减少建筑结构施工过程中的变更、确保结构施工质量，是混凝土结构施工设计的一种重要规范。

该方法在我国混凝土结构施工图设计中广泛应用，有专门的图集和相关技术标准。

混凝土结构施工图平面整体表示方法制图规则和构造详图混凝土结构施工图是工程设计的重要一环，它直接关系到施工的质量和效率。

在混凝土结构施工图中，平面整体表示方法和构造详图的制图规则是非常重要的，它们直接关系到施工图的准确性和可读性。

下面将详细介绍混凝土结构施工图平面整体表示方法制图规则和构造详图的相关内容。

首先，混凝土结构施工图的平面整体表示方法制图规则包括建筑平面图、结构平面图和设备平面图。

建筑平面图是指建筑物在水平方向上的布置平面图，它包括建筑物的外形尺寸、内部空间布置、墙体、柱、梁等构件的位置和尺寸等内容。

结构平面图是指建筑物结构在水平方向上的布置平面图，它包括结构柱、梁、板、墙等构件的位置和尺寸，以及构件之间的连接方式等内容。

设备平面图是指建筑物内部设备在水平方向上的布置平面图，它包括各种设备的位置、尺寸和管道、电气线路等的布置情况。

其次，混凝土结构施工图的构造详图是对结构平面图的详细展开，包括结构柱、梁、板、墙等构件的详细尺寸、钢筋布置、配筋要求等内容。

构造详图的制图规则包括图幅比例、标注方式、尺寸标注、钢筋标注、构件标记等方面。

在制作构造详图时，需要按照相关标准和规范进行，保证图纸的准确性和规范性。

在混凝土结构施工图的制作过程中，需要严格按照相关规范和标准进行，保证图纸的准确性和可读性。

在平面整体表示方法中，需要清晰表达建筑物的布置和结构的分布，保证各个平面图之间的一致性和协调性。

在构造详图的制作中，需要注重细节，保证图纸中的尺寸、标注、标记等内容的准确性和规范性。

总之，混凝土结构施工图的平面整体表示方法制图规则和构造详图是施工图中的重要内容，它们直接关系到施工的质量和效率。

在实际制图过程中，需要严格按照相关规范和标准进行，保证图纸的准确性和规范性。

只有如此，才能保证混凝土结构施工图的质量和可靠性，为工程施工提供可靠的依据。
