平面整体表示方法(平法)专题讲座笔记

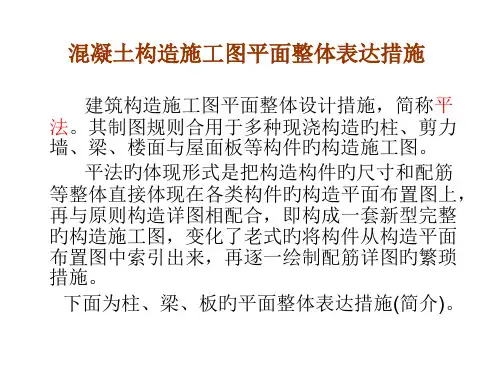

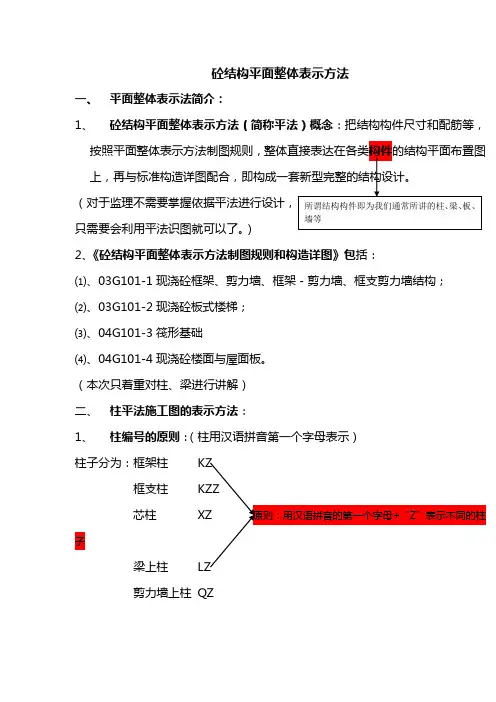

砼结构平面整体表示方法一、平面整体表示法简介：1、砼结构平面整体表示方法（简称平法）概念：把结构构件尺寸和配筋等，只需要会利用平法识图就可以了。

）2、《砼结构平面整体表示方法制图规则和构造详图》包括：⑴、03G101-1现浇砼框架、剪力墙、框架－剪力墙、框支剪力墙结构；⑵、03G101-2现浇砼板式楼梯；⑶、04G101-3筏形基础⑷、04G101-4现浇砼楼面与屋面板。

（本次只着重对柱、梁进行讲解）二、柱平法施工图的表示方法：1、柱编号的原则：（柱用汉语拼音第一个字母表示）柱子分为：框架柱 KZ框支柱 KZZ芯柱 XZ 原则：用汉语拼音的第一个字母+“Z”表示不同的柱子梁上柱 LZ剪力墙上柱 QZ列表注写方式：见图2.2.4所示2、柱平法施工图的表示方法分类：截面注写方式：见图2.3.4所示⑴、列表注写方式：以图2.2.4中KZ1（-0.03－19.47）为例注：①、如果用非对称配筋，需在柱表中增加相应栏目分别表示各边的中部筋；②、抗震箍筋设臵的原则：对纵筋至少隔一拉一；③、箍筋的分类：箍筋分为七种不同类型，见图2.2.4所示。

KZ1----0.03-19.47 (24φ25) (图-1)KZL--- -0.03－19.47 箍筋表示型式（2）、截面注写方式：同一类型的柱子只挑选一根，将其具体的尺寸、布筋的形式都注写在图上，除非其截面尺寸及钢筋根数直径有变化，以后不再重复标注。

平面注写方式：见图4.2.7二、梁平法施工图的表示方法：截面注写方式：见图4.3.5 （在具体讲解之前，须要了解梁编号的有关规定，见表4.2.2。

A表示一端有悬挑，B表示两端有悬挑。

Ⅰ、平面注写方式：1、概念：在梁平面布臵图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

集中标注：表示通用值2、分类：施工时原位标注优先原位标注：表示特殊值⑴、集中标注：图4.2.7①、集中标注中梁的必注值：ⅰ、梁的编号：例如KL、KZL等；ⅱ、梁的截面尺寸：B*H（宽*高）ⅲ、梁的箍筋：例如：φ8@100(4)/150(2)表示：箍筋为Ⅰ级钢筋，直径为φ8，加密区间距100，4肢箍；非加密区间距150，2肢箍。

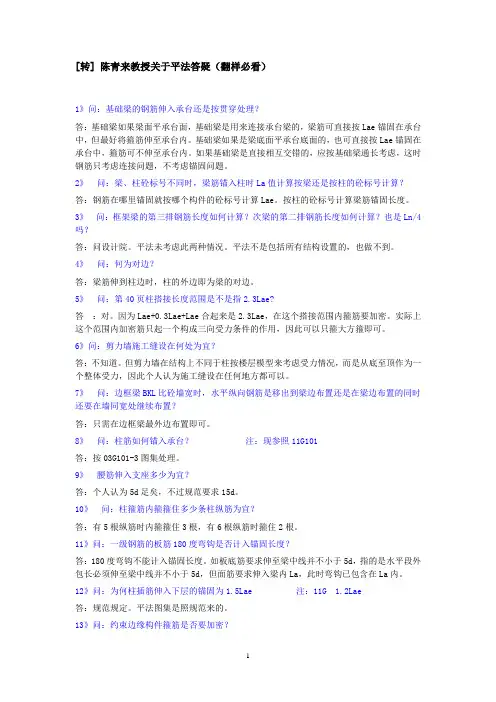

[转] 陈青来教授关于平法答疑（翻样必看）1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。

基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。

如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。

2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。

按柱的砼标号计算梁筋锚固长度。

3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。

平法未考虑此两种情况。

平法不是包括所有结构设置的，也做不到。

4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。

5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。

因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。

实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。

6》问：剪力墙施工缝设在何处为宜？答：不知道。

但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。

7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。

8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。

9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。

10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。

11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。

如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。

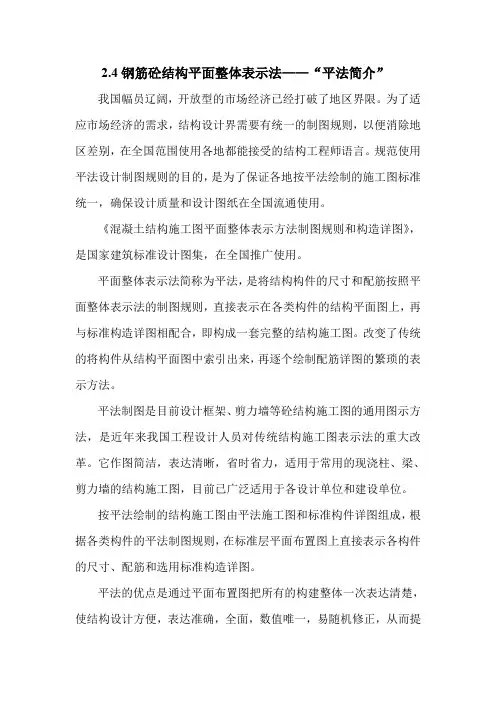

2.4钢筋砼结构平面整体表示法——“平法简介”
我国幅员辽阔，开放型的市场经济已经打破了地区界限。

为了适应市场经济的需求，结构设计界需要有统一的制图规则，以便消除地区差别，在全国范围使用各地都能接受的结构工程师语言。

规范使用平法设计制图规则的目的，是为了保证各地按平法绘制的施工图标准统一，确保设计质量和设计图纸在全国流通使用。

《混凝土结构施工图平面整体表示方法制图规则和构造详图》，是国家建筑标准设计图集，在全国推广使用。

平面整体表示法简称为平法，是将结构构件的尺寸和配筋按照平面整体表示法的制图规则，直接表示在各类构件的结构平面图上，再与标准构造详图相配合，即构成一套完整的结构施工图。

改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐的表示方法。

平法制图是目前设计框架、剪力墙等砼结构施工图的通用图示方法，是近年来我国工程设计人员对传统结构施工图表示法的重大改革。

它作图简洁，表达清晰，省时省力，适用于常用的现浇柱、梁、剪力墙的结构施工图，目前已广泛适用于各设计单位和建设单位。

按平法绘制的结构施工图由平法施工图和标准构件详图组成，根据各类构件的平法制图规则，在标准层平面布置图上直接表示各构件的尺寸、配筋和选用标准构造详图。

平法的优点是通过平面布置图把所有的构建整体一次表达清楚，使结构设计方便，表达准确，全面，数值唯一，易随机修正，从而提
高设计效率；使施工看图、记忆、查找方便，表达顺序与施工一致，利于质检，利于编制预算、决算。

运用平法制图规则，通过施工人员的识图会审，对平法设计图纸全面熟悉、掌握，并对结构层面构件与标准构造部分翻样，为编制施工预算和施工组织设计提供依据与数据及加工大样。

建筑结构平法施工图的平面整体表示方法上海济光职业技术学院毕业实践报告（论文）建筑结构平法施工图的平面整体表示方法姓名：方利祥建筑结构平法施工图的平面整体表示方法、、-刖言图纸则是其重要的表达方式。

设计图纸的水平与质量的然而，设计只是纸面上的想象与构思，必须经过施工阶因此，要使建筑工程达到高水平，设计方与施工方互相协调、密切配合是关键。

要达到建筑工程的高水平，即建筑施工高速度、高质量、高效益和低消耗的要求，优秀、科学的设计施工图将会起到决定性的作用。

平法施工图是一种符合中国国情、技术先进、与国际接轨的优秀、科学的施工图。

采用平法施工图，可以实现设计方与施工方的识图同步，减少施工单位与设计单位在识图问题上的沟通，既节省时间提高效率, 又减少失误增加安全系数，施工企业可全面提高施工水平，取得可观的经济效益和社会效益。

本人在实习过程中多次进行梁、板、柱的配筋的核对工作，因此接触到大量的平法施工图，对梁、板、柱平法施工图的中各信息的表示有一定的认知；且后期进行梁、板、柱平法施工图的绘制，既在平法施工图上注写梁、板、柱的编号、尺寸、配筋等信息，对平法施工图中各种信息标注以及绘制规范有所领悟。

固查阅资料写下此篇报告，以总结本人在实习过程中对平法施工图中各信息的表示方法的学习成果。

设计是工程建设的核心与灵魂, 高低，直接关系到工程项目的优劣。

段才能真正地形成实际上的建筑物。

建筑结构平法施工图的平面整体表示方法目录前言一、平法施工图概述1.1 平法施工图表示方法的概念和产生1.2 平法施工图表示方法与传统表示方法的区别和发展历程1.3 平法施工图基本内容二、平法施工图中梁的平面表示法2.1 平面注写方式2.2 截面注写方式三、平法施工图中板的平面表示法3.1 有梁楼盖板的平面表示法3.2 无梁楼盖板的平面表示法四、平法施工图中柱的平面表示法4.1 列表注写方式4.2 截面注写方式五、心得体会谢词参考文献、平法施工图概述1.1平法施工图表示方法的概念和产生平法就是用平面来表达结构尺寸、标高、配筋、构造等的绘图方法，是用在建筑里面的结构施工图。

建筑结构施工图平面整体设计方法1平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。

1.1 平法识图概述1.1.1 平法及其产生1）什么是平法“平法”系指混凝土结构施工图平面整体表示方法，简称平法。

它是我国目前现行的具体工程结构施工图设计的主要方法。

为简化起见下面统以“平法”进行表述。

“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。

2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。

当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。

3）平法的重要意义和作用（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。

它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。

由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。

这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。

（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。

因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。

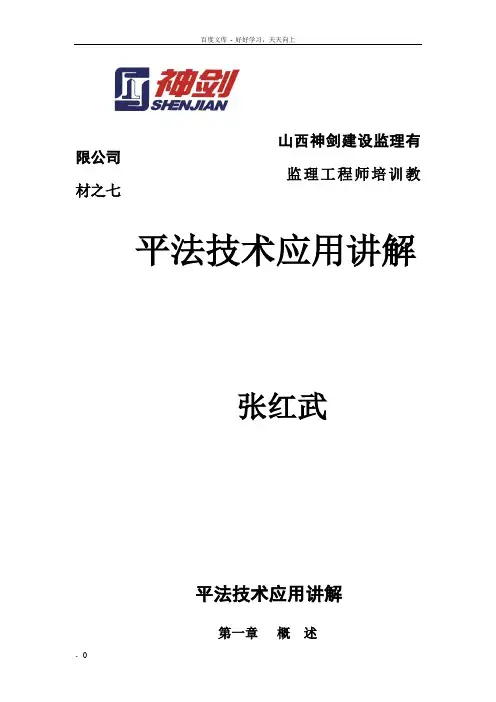

山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。

平面整体设计方法，概括来讲，是把结构构件的尺寸和配筋，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。

二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构，各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。

1.层次性：设计总说明基础及地下结构柱、墙梁楼板与楼梯，均为完整的子系统。

2.关联性：结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联；柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联；梁以柱（墙）为支座梁与柱（墙）关联；楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。

3.相对完整性：基础及地下结构自成体系，柱及墙自成体系，梁自成体系，板与楼梯自成体系。

4．功能性：（1）结构设计总说明——属于整个结构的纲领性文件，其功能是对结构进行整体介绍，并对各个部分作出相关规定的通用规定；（2）基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造，以及关联表达其所支承的柱或剪力墙的定位；（3）柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造，以及关联表达其所支承的梁或板的定位；（4）梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造，以及关联表达其所支承的楼板与楼梯的定位；（5）楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。

三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分。

两部分为对应互补关系，合并构成完整的结构设计；2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3.重复性设计内容部分：主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。

平面整体表示方法（平法）专题讲座笔记（一）一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。

日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。

美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。

据此中国传统的设计方法也必须改革。

2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。

结构设计是一种是商品，有使用价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。

现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。

（注：节点构造是算不出来的，是由研究人员试验出来的。

）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。

基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。

平面整体设计方法，含表示方法和标准图两部分。

节点构造标准化后，施工公司的劳动量加大。

3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。

构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。

平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。

平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。

平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。

现在，3个建筑师配1个结构师。

二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。

嵌固部位以下箍筋也划归到基础结构部位，不归本图集。

（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。

1.基础施工图的识读步骤1)看图名、比例。

图名常用1—1断面、2—2断面……或用基础代号表示。

读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。

如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。

如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。

从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。

了解对基础的施工要求。

2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。

再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。

3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。

钢筋安装中应注意的几个结构构造问题摘要：钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。

目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。

下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。

关键词：钢筋安装结构构造规范平法钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。

目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。

下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。

1 梁柱纵筋《平法》中对框支梁、框架梁、框架柱均有详细的配筋构造详图，可参照选用，这里须注意以下几个方面：（1）顶层端节点处是较容易出现问题的部位，应正确选择连接的构造详图，一种是柱纵筋伸入梁内(图1)，另一种是梁纵筋伸入柱内(图2)，前一种方式柱纵筋伸入梁内与梁上部纵筋搭接长度≥1.5LaE，且至少要保证有65%AS1（AS1-—柱外侧纵筋总面积）的柱纵筋伸入梁内，梁宽范围以外的柱纵筋可以伸入现浇板内。

当柱外侧纵筋配筋率＞1.2%时，还应分两次截断，两个断点相距20d，当采用后一种方式时，梁纵筋伸入柱内竖直段长度≥1.7L aE，当梁上部纵筋配筋率＞1.2%时，也应分两次截断，断点相距20d，究竟采用哪一种方式，视柱施工缝留设位置而定，通常柱施工缝留在梁底或梁底下100mm，多采用第一种方式，当采用第二种方式时，必须把柱的施工缝留在1.7LaE或1.7LaE +20d以下。

平法图集读书笔记
1、结构施工图平面整体设计方法，简称“平法”建筑识图技能的训练对于提升学生的识图能力具有极其重要的作用，有利于学生掌握一定的工作技巧，便于以后的工作展开。

以下是的平法实训。

2、“平法”就是混凝土结构施工图平面整体表示方法。

对于梁的平法施工图，它是系在梁平面布置图上采用平面注写方式或截面注写方式表达。

梁的平面注写方式包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

3、建筑结构如楼盖是由梁、板等水平方向的构件组成的水平承重结构体系，其基本作用是：
（1）、在竖向，直接承受楼盖中梁、板构件及装修面层的重量；承受施加在楼面、屋面上的使用荷载，并传给竖向结构。

（2）、在水平方向，把水平力传给竖向结构或分配给竖向结构构件，同时楼盖结构在房屋中起到水平隔板和连接竖向构件的作用，以保证与竖向结构构件空间工作和整体稳定。

上海济光职业技术学院毕业实践报告（论文）建筑结构平法施工图的平面整体表示方法姓名：方利祥建筑结构平法施工图的平面整体表示方法、 、-刖言 图纸则是其重要的表达方式。

设计图纸的水平与质量的 然而，设计只是纸面上的想象与构思， 必须经过施工阶因此，要使建筑工程达到高水平， 设计方与施工方互相 协调、密切配合是关键。

要达到建筑工程的高水平，即建筑施工高速度、高质量、高效益和低消耗的要求，优秀、科学的设计施工图将会起到决定性的作用。

平法施工图是一种符合中 国国情、技术先进、与国际接轨的优秀、科学的施工图。
