混凝土结构施工图平面整体表示法讲解

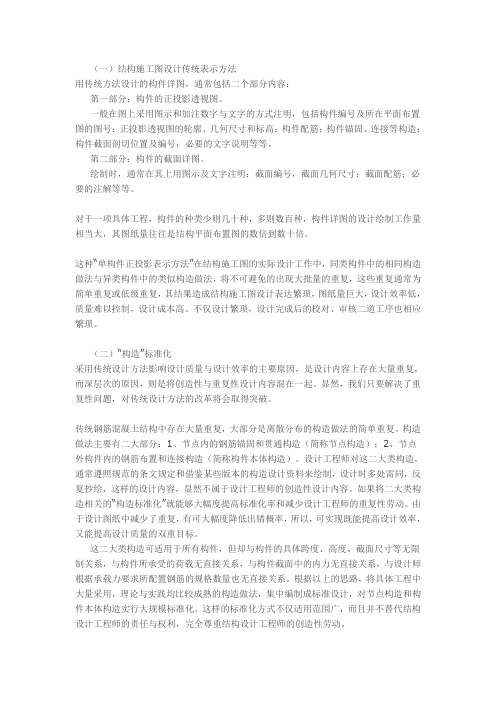

（一）结构施工图设计传统表示方法用传统方法设计的构件详图，通常包括二个部分内容：第一部分：构件的正投影透视图。

一般在图上采用图示和加注数字与文字的方式注明，包括构件编号及所在平面布置图的图号；正投影透视图的轮廓、几何尺寸和标高；构件配筋；构件锚固、连接等构造；构件截面剖切位置及编号；必要的文字说明等等。

第二部分：构件的截面详图。

绘制时，通常在其上用图示及文字注明：截面编号，截面几何尺寸；截面配筋；必要的注解等等。

对于一项具体工程，构件的种类少则几十种，多则数百种，构件详图的设计绘制工作量相当大，其图纸量往往是结构平面布置图的数倍到数十倍。

这种“单构件正投影表示方法”在结构施工图的实际设计工作中，同类构件中的相同构造做法与异类构件中的类似构造做法，将不可避免的出现大批量的重复，这些重复通常为简单重复或低级重复，其结果造成结构施工图设计表达繁琐，图纸量巨大，设计效率低，质量难以控制，设计成本高。

不仅设计繁琐，设计完成后的校对、审核二道工序也相应繁琐。

（二）“构造”标准化采用传统设计方法影响设计质量与设计效率的主要原因，是设计内容上存在大量重复，而深层次的原因，则是将创造性与重复性设计内容混在一起。

显然，我们只要解决了重复性问题，对传统设计方法的改革将会取得突破。

传统钢筋混凝土结构中存在大量重复，大部分是离散分布的构造做法的简单重复。

构造做法主要有二大部分：1、节点内的钢筋锚固和贯通构造（简称节点构造）；2、节点外构件内的钢筋布置和连接构造（简称构件本体构造）。

设计工程师对这二大类构造，通常遵照规范的条文规定和借鉴某些版本的构造设计资料来绘制，设计时多处雷同，反复抄绘，这样的设计内容，显然不属于设计工程师的创造性设计内容。

如果将二大类构造相关的“构造标准化”就能够大幅度提高标准化率和减少设计工程师的重复性劳动。

由于设计图纸中减少了重复，有可大幅度降低出错概率，所以，可实现既能提高设计效率，又能提高设计质量的双重目标。

砼结构平面整体表示方法一、平面整体表示法简介：1、砼结构平面整体表示方法（简称平法）概念：把结构构件尺寸和配筋等，只需要会利用平法识图就可以了。

）2、《砼结构平面整体表示方法制图规则和构造详图》包括：⑴、03G101-1现浇砼框架、剪力墙、框架－剪力墙、框支剪力墙结构；⑵、03G101-2现浇砼板式楼梯；⑶、04G101-3筏形基础⑷、04G101-4现浇砼楼面与屋面板。

（本次只着重对柱、梁进行讲解）二、柱平法施工图的表示方法：1、柱编号的原则：（柱用汉语拼音第一个字母表示）柱子分为：框架柱 KZ框支柱 KZZ芯柱 XZ 原则：用汉语拼音的第一个字母+“Z”表示不同的柱子梁上柱 LZ剪力墙上柱 QZ列表注写方式：见图2.2.4所示2、柱平法施工图的表示方法分类：截面注写方式：见图2.3.4所示⑴、列表注写方式：以图2.2.4中KZ1（-0.03－19.47）为例注：①、如果用非对称配筋，需在柱表中增加相应栏目分别表示各边的中部筋；②、抗震箍筋设臵的原则：对纵筋至少隔一拉一；③、箍筋的分类：箍筋分为七种不同类型，见图2.2.4所示。

KZ1----0.03-19.47 (24φ25) (图-1)KZL--- -0.03－19.47 箍筋表示型式（2）、截面注写方式：同一类型的柱子只挑选一根，将其具体的尺寸、布筋的形式都注写在图上，除非其截面尺寸及钢筋根数直径有变化，以后不再重复标注。

平面注写方式：见图4.2.7二、梁平法施工图的表示方法：截面注写方式：见图4.3.5 （在具体讲解之前，须要了解梁编号的有关规定，见表4.2.2。

A表示一端有悬挑，B表示两端有悬挑。

Ⅰ、平面注写方式：1、概念：在梁平面布臵图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

集中标注：表示通用值2、分类：施工时原位标注优先原位标注：表示特殊值⑴、集中标注：图4.2.7①、集中标注中梁的必注值：ⅰ、梁的编号：例如KL、KZL等；ⅱ、梁的截面尺寸：B*H（宽*高）ⅲ、梁的箍筋：例如：φ8@100(4)/150(2)表示：箍筋为Ⅰ级钢筋，直径为φ8，加密区间距100，4肢箍；非加密区间距150，2肢箍。

v1.0可编写可改正平法讲座########企业2014年 7月目录v1.0可编写可改正第一部分基本观点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二部分柱平面表示法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3一、注写⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、抗震 KZ 筋结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三、非抗震 KZ 筋结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8四、柱筋制作安装量通病⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第三部分梁平面表示法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10一、注写⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10二、抗震 KL、WKL向筋结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12三、梁配筋结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15四、非抗震 KL 同抗震 KL 的异同点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16五、梁筋制作安装量通病⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16第四部分剪力平面表示法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17一、柱⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17二、身⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20三、梁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22四、洞口平面表示法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24v1.0可编写可改正第一部分基本观点1、接头百分率（1）排扎接头连结区段长度为 1.3L ，区段内接头面积百分率梁板墙不宜＞25%，柱不宜＞ 50%，确有必需增添时梁不该＞50%，其余构件可放宽。

（2）机械连结及焊接接头连结区段为35d（d 为较大直径）且不小于500mm，凡接头中心点位于该区段内的接头均属于内一区段，区段内接头百分率，受拉区不宜＞50%，接头不宜设在抗震框架梁、柱端加密区。

混凝土结构施工图平面整体表示方法（简称平法）是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。

一、结构施工图的识读方法及步骤结构施工图包括结构设计总说明、结构平面图和构件详图。

1.基础施工图的识读步骤1)看图名、比例。

图名常用1—1断面、2—2断面……或用基础代号表示。

读图时先用基础详图的名字（1—1或2—2等）去对应基础平面的位置，了解这是哪一道基础上的断面；2)看基础断面图中轴线及其编号。

如果该基础断面适用于多道基础的断面，则轴线的圆圈内可不予编号；3)看基础断面各部分详细尺寸和室内外底面、基础底面的标高。

如基础厚度、大放脚的尺寸、基础的底宽尺寸以及它们与轴线的相对位置尺寸。

从基础底面标高可了解基础的埋置深度；4)看基础断面图中基础梁的高、宽或标高及配筋；5)看施工说明等。

了解对基础的施工要求。

2.柱平法施工图的识读步骤1)查看图名、比例；2)校核轴线编号及其间距尺寸，要求必须与建筑平面图、基础平面图保持一致；3)与建筑图配合，明确各柱的编号、数量及位置；4)阅读结构设计总说明或有关说明，明确柱的混凝土强度等级；5)根据各柱的编号，查阅图中截面标注或柱表，明确柱的标高、截面尺寸和配筋情况。

再根据抗震等级、设计要求和标准构造详图，确定纵向钢筋和箍筋的构造要求（如纵向钢筋连接的方式、位置和搭接长度、弯折要求、柱头锚固要求、箍筋加密区的范围）。

3.剪力墙平法施工图的识读步骤1)查看图名、比例；2)首先校核轴线编号及其间距尺寸，要求必须与建筑图、基础平面图保持一致；3)与建筑图配合，明确各段剪力墙的暗柱和端柱的编号、数量及位置、墙身的编号和长度、洞口的定位尺寸；4)阅读结构设计总说明或有关说明，明确剪力墙的混凝土强度等级；5)所有洞口的上方必须设置连梁，如剪力墙洞口编号，连梁的编号应与剪力墙洞口编号相对应。

混凝土结构工程施工图平面整体表示方法在框架梁中，取消了原来纵向钢筋中的弯起钢筋，增加了加密箍筋，增加了文字注解，配合具有通用标准构造详图，减少钢筋的结构立面图及其截面图，提高了效率。

平面整体表示方法制图规则，可以用在钢筋混凝土结构的各种构件中，有“集中标注”和“原位标注”两种表示方式。

梁的平面注写包括集中标注与原位标注集中标注表达梁的通用数值原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工中，原位标注优先于集中标注。

集中标注：1、梁编号。

2、梁截面尺寸。

3、箍筋：钢筋级别、直径、加密区及非加密区、肢数。

4、梁上下通长筋和架立筋。

5、梁侧面纵筋：构造腰筋及抗扭腰筋。

6、梁顶面标高高差（选注）。

梁钢筋的标注方法原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。

原位标注：1、梁支座上、下部纵筋。

2、吊筋、附加箍筋。

根据平法制图的规则计算梁中主筋的结构尺寸在图中标注的KL1框架梁的上边缘引出一条铅垂线。

在这条铅垂线的右侧标注有几行字:第一行KLI 框架梁)梁的截面尺寸为300mmx500mm。

通常第二行∮6@100/200(2)表示箍筋采用直径为6mm的HPB235级钢筋，加密箍筋间距为100mmm，非加密箍距为200mm，通长区箍筋均为双肢箍。

第三行2∮16表示采用两根直径为16mm的HRB335级梁的通长筋。

通长筋是沿梁的全长布置的。

梁的左、右两端上方所标标注的4∮16，里边包括了2∮16通长筋。

剩下的2∮16是两段直角形筋和2∮16通长筋,是承受梁端部的负弯矩的。

梁下部中间的4∮16是承受梁中下部的正弯矩的（抗拉作用)，钢筋贯通全梁。

如图铅垂线及其右侧注的几行字就是“集中标注”。

假设给出的框架结构F三级抗震设防，混凝土的强度等级采用C30。

柱距为6000mm，柱宽400mm，査《三、四级抗震等级楼层框架梁KL 》部分。
