边坡支护技术交底一、工程概况本次边坡支护工程位于_____地区，边坡长度约为_____米，高度在_____米至_____米之间。
边坡周边环境复杂，临近_____建筑物/道路等，因此对边坡的稳定性要求较高。
二、边坡支护设计方案1、土钉墙支护土钉采用_____规格的钢筋，长度为_____米，间距为_____米。
坡面铺设钢筋网，喷射混凝土强度等级为_____。
2、锚杆支护锚杆采用_____规格的钢筋/钢绞线，长度为_____米，间距为_____米。
锚固体采用_____材料，注浆压力为_____。
3、挡土墙支护挡土墙采用_____材料砌筑，墙高为_____米，基础埋深为_____米。
墙身设置排水孔，间距为_____米。
三、施工准备1、技术准备熟悉施工图纸和设计文件，进行技术交底。
对施工人员进行培训，使其掌握施工工艺和质量要求。
2、材料准备提前采购土钉、锚杆、钢筋、水泥、砂、石等材料，并进行检验和试验，确保材料质量符合要求。
3、机械设备准备准备钻孔机、注浆机、喷射机、电焊机等机械设备，并进行调试和维护，确保设备正常运行。
4、现场准备清理施工现场的障碍物，平整场地，设置排水系统，确保施工场地排水畅通。
四、施工工艺流程1、土钉墙施工工艺流程（1）边坡修整：采用人工或机械对边坡进行修整，使其坡度符合设计要求。
（2）钻孔：使用钻孔机按照设计间距和角度进行钻孔，孔径为_____。
（3）土钉安装：将土钉插入钻孔中，确保土钉居中。
（4）注浆：采用压力注浆法，将浆液注入孔中，直至浆液从孔口溢出。
（5）铺设钢筋网：在坡面上铺设钢筋网，钢筋网与土钉连接牢固。
（6）喷射混凝土：采用喷射机将混凝土喷射到坡面上，喷射厚度为_____。
2、锚杆施工工艺流程（1）钻孔：使用钻孔机按照设计间距和角度进行钻孔，孔径为_____，孔深应超过锚杆设计长度_____米。
（2）锚杆制作与安装：将锚杆制作好后，插入钻孔中，确保锚杆居中。
（3）注浆：采用压力注浆法，将浆液注入孔中，直至浆液从孔口溢出。
土钉墙支护施工安全技术交底一、工程概述在进行土钉墙支护施工前，首先需要对工程的基本情况有清晰的了解。
本次施工的项目位于_____，场地的地质条件较为复杂，周边环境存在一定的限制因素。
为了确保施工过程的安全与稳定，特进行本次安全技术交底。
二、施工准备1、技术准备施工前应熟悉施工图纸和地质勘察报告，了解土钉墙支护的设计要求和技术参数。
制定详细的施工方案，并经过技术负责人审批。
对施工人员进行技术交底，确保其掌握施工工艺和质量要求。
2、材料准备土钉：选用符合设计要求的钢筋，其质量应符合国家标准。
钢筋网：采用规格合适的钢筋，间距应符合设计要求。
喷射混凝土材料：包括水泥、砂、石子等，其质量和配合比应符合设计要求。
3、设备准备钻孔设备：根据地质条件选择合适的钻孔机，如洛阳铲、锚杆钻机等。
注浆设备：包括注浆泵、搅拌机等。
喷射混凝土设备：如混凝土喷射机、空压机等。
4、现场准备清理施工现场的障碍物，确保施工场地平整。
按照设计要求进行测量放线，确定土钉墙的位置和尺寸。
设置好排水系统，防止地表水和地下水对施工的影响。
三、施工工艺流程1、边坡修整采用人工或机械的方式对边坡进行修整，使其坡度符合设计要求。
清除坡面上的松动土石，确保坡面平整。
2、钻孔根据设计的土钉间距和角度进行钻孔。
钻孔过程中要控制好钻孔的深度和垂直度。
钻孔完成后，用压缩空气将孔内的残渣清理干净。
3、土钉制作与安装按照设计要求制作土钉，土钉的长度和直径应符合要求。
将土钉插入孔内，确保土钉的位置和角度正确。
4、注浆采用压力注浆的方式将浆液注入孔内。
注浆压力应符合设计要求，确保浆液充满孔内。
5、铺设钢筋网在坡面上铺设钢筋网，钢筋网的间距应符合设计要求。
钢筋网之间的连接应牢固，采用绑扎或焊接的方式。
6、喷射混凝土喷射混凝土前，应先对坡面进行湿润。
按照设计要求的配合比搅拌混凝土，然后通过喷射机将混凝土喷射到坡面上。
喷射混凝土的厚度应符合设计要求，分多次喷射，每次喷射厚度不宜过大。
土钉墙施工技术交底土钉墙是一种原位土体加筋技术。
将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层混凝土面层和土方边坡相结合的边坡加固型支护施工方法。
其构造为设置在坡体中的加筋杆件与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
一、施工方法土钉墙施工中采取一快一慢法。
施工中根据实际情况可以调整土钉参数（长度密度）特别是遇到管线时，必须采用洛阳铲人工成孔，调整孔位，避开管线，同时保证基坑安全。
1）一快：在开挖后8小时内必须把土钉安放完毕，在环境恶劣的情况下2小时内要完成土钉安放。
2）一慢：前层土钉完成注浆48小时以上，面层混凝土喷射完毕24小时以上方可进行下一层边坡面的开挖。
二、常见类型1钻孔注浆型先用钻机等机械设备在土体中钻孔，成孔后置入杆体（一般采用HRB335带肋钢筋制作），然后沿全长注水泥浆。
钻孔注浆钉几乎适用于各种土层，抗拔力较高，质量较可靠，造价较低，是最常用的土钉类型。
2直接打入型在土体中直接打入钢管、角钢等型钢、钢筋、毛竹、圆木等，不再注浆。
由于打入式土钉直径小，与土体间的粘结摩阻强度低，承载力低，钉长又受限制，所以布置较密，可用人力或振动冲击钻、液压锤等机具打入。
直接打入土钉的优点是不需预先钻孔，对原位土的扰动较小，施工速度快，但在坚硬粘性土中很难打入，不适用于服务年限大于2年的永久支护工程，杆体采用金属材料时造价稍高，国内应用很少。
3打入注浆型在钢管中部及尾部设置注浆孔成为钢花管，直接打入土中后压灌水泥浆形成土钉。
钢花管注浆土钉具有直接打入钉的优点且抗拔力较高，特别适合于成孔困难的淤泥、淤泥质土等软弱土层、各种填土及砂土，应用较为广泛，缺点是造价比钻孔注浆土钉略高，防腐性能较差不适用于永久性工程。
三、施工工艺放线——开挖——修坡——安放锚杆——注浆——编网喷混凝土——开挖下一层四、施工方法1周边放样根据土钉墙实际施工位置，进行放样复核，如有偏差应会同各方讨论解决。
建筑项目土钉墙支护施工技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称土钉墙支护施工技术交底交底提要修坡、钻孔、注浆、钢筋网片、面层喷涂交底内容：说明：由于基坑西侧边坡无支护，市政道路坡体已伸至本工程基础内且部分40#楼桩基位于斜坡上，为保证坡体稳定及桩基顺利施工。
根据西侧基坑开挖深度、放坡情况、使用期限及土质分布，现采用土钉支护的形式用于基坑西侧边坡支护。
1、施工准备1.1技术准备（1）了解现场的施工测量控制网的布设原则，对施工测量控制网的平面各控制点和标高控制点进行校测和复核；（2）对参与土方施工的技术人员、现场责任工程师及其他管理人员的责任进行明确分工；（3）对地下障碍物进行调查，需要业主方对我项目部区域范围内的地下各种管线及地下障碍物进行确认。
（4）根据地质勘察报告与水文地质报告，熟悉治理范围内的土质情况与地下水的埋深情况；（5）施工开挖前建立安全、质量管理体系，明确各责任人员及责任范围，并将有关规章制度进行落实。
1.2人员准备（1）根据施工进度计划，组织工人进场；（2）对施工人员进行入场教育和安全培训，核查特殊工种作业人员的上岗证。
签订安全生产责任书。
（3）对现场操作工人逐一进行岗前培训和技术、安全交底，并进行考核，合格后方可进行施工。
1.3机具准备（1）根据边坡治理的施工进度计划，编制施工机械进场计划（如挖掘机、锚杆钻机、喷锚机、注浆泵、电焊机、空压机等）。
（2）对进场设备的年检情况、安全装置进行检查，确保投入使用的机械正常运转。
（3）机械人员对设备的外观、尾气排放进行统一检查，确保环保。
1.4材料准备（1）根据边坡治理施工面积，计算出各种材料用量（如水泥、砂、钢筋等）；（2）根据物资进场计划，及时做好进场材料的复试和报验计划。
1.5作业条件（1）进场工人岗前培训和技术、安全交底均已完成；（2）实体材料均已提供产品合格证、实验报告且均已报验；（3）所有定位线及标高均已完成；（4）用电、用水接驳口等其他保障措施均已完成；2、主要施工方法（1）土钉支护设计参数1）土钉支护由密集的土钉群被加固的原位土体、喷钢筋混凝土面层和必要的防、排水系统组成。
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工工期：____________________5. 施工内容：锚杆土钉墙支护工程。
二、安全技术交底目的为确保锚杆土钉墙支护工程施工安全，降低施工风险，现将有关安全技术交底如下：三、安全技术交底内容1. 施工人员安全教育培训（1）所有施工人员必须接受安全技术培训，熟悉本岗位的操作规程和施工工艺。
（2）施工人员应了解施工现场的安全防护措施和应急预案。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，确保施工人员遵守安全操作规程。
（2）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。
（3）施工人员应佩戴安全帽、安全带等个人防护用品。
3. 锚杆土钉墙施工工艺（1）锚杆施工：1）钻孔：采用钻机进行钻孔，钻孔深度、孔径、倾角应符合设计要求。
2）锚杆安装：将锚杆插入孔内，固定在锚杆锚具上。
3）注浆：采用水泥砂浆进行注浆，确保注浆饱满。
4）锚杆张拉：按照设计要求进行锚杆张拉，确保锚杆预应力。
（2）土钉墙施工：1）基坑开挖：分层、分段开挖，确保边坡稳定。
2）土钉施工：将土钉打入边坡，确保土钉与土体紧密结合。
3）喷射混凝土：在土钉墙表面喷射混凝土，增强支护效果。
4. 施工安全注意事项（1）施工人员应遵守施工现场的安全规定，严禁酒后作业、违章作业。
（2）施工过程中，注意观察边坡稳定性，发现异常情况及时上报。
（3）施工机械操作人员应熟悉机械性能，确保机械运行安全。
（4）施工人员应掌握应急救援知识，提高应急处置能力。
四、安全技术交底责任1. 施工单位负责安全技术交底的组织和实施。
2. 施工现场管理人员负责安全技术交底的具体执行。
3. 施工人员应自觉遵守安全技术交底要求，确保施工安全。
五、安全技术交底记录1. 施工单位应将安全技术交底内容记录在案，并存档备查。
土钉墙护坡施工技术交底【范本一】施工单位：xxx公司项目名称：土钉墙护坡施工技术交底1. 技术要求1.1 技术原理详细描述土钉墙和护坡的工作原理，包括土钉墙的稳定性原理和护坡的抗滑原理。
1.2 材料要求罗列所使用的材料清单，并详细描述每种材料的规格、特性和功能。
1.3 设备要求说明施工过程中所需的设备和工具，并对其进行具体定位和安装要求。
2. 施工工艺2.1 现场准备工作包括现场布置、土壤的处理和基础的清理等工作的具体步骤和要求。
2.2 土钉墙的施工详细描述土钉墙的施工工艺，包括钻孔、安装土钉和锚固等步骤，并给出具体操作要求。
2.3 护坡的施工描述护坡的施工工艺，包括土方开挖、填筑与夯实等步骤，并给出具体操作要求。
2.4 监测与验收说明施工过程中的监测方法和验收标准，并详细描述监测数据的记录和评估要求。
3. 安全措施3.1 施工安全要求罗列施工过程中的安全要求，并对施工人员的安全教育和防护措施进行详细说明。
3.2 施工现场管理包括现场交通组织、现场安全警示标志的设置和应急预案的制定等内容的细化阐述。
3.3 施工风险及应对措施分析施工中可能出现的风险，并提出相应的应对措施和应急预案。
4. 不可预见情况处理描述施工过程中可能出现的不可预见情况，并详细列出相应的应对方案和责任分工。
【范本二】施工单位：xxx公司项目名称：土钉墙护坡施工技术交底1. 项目背景与需求1.1 项目背景对于土钉墙的定义、作用和适用范围进行详细介绍，说明本项目的背景与意义。
1.2 工程需求描述客户的具体需求，如土壤稳定性要求、护坡施工目标等，以及项目预算和时间限制等要求。
2. 施工方案与设计2.1 施工方案详细阐述土钉墙和护坡的施工方案，包括施工工艺、施工工序和施工进度计划等内容。
2.2 结构设计描述土钉墙和护坡的结构设计要求，包括土钉的数量和排布、墙体和护坡的尺寸等详细设计要求。
3. 材料与设备3.1 材料选用罗列所使用的材料清单，并对每种材料的性能指标和规格要求进行详细说明。

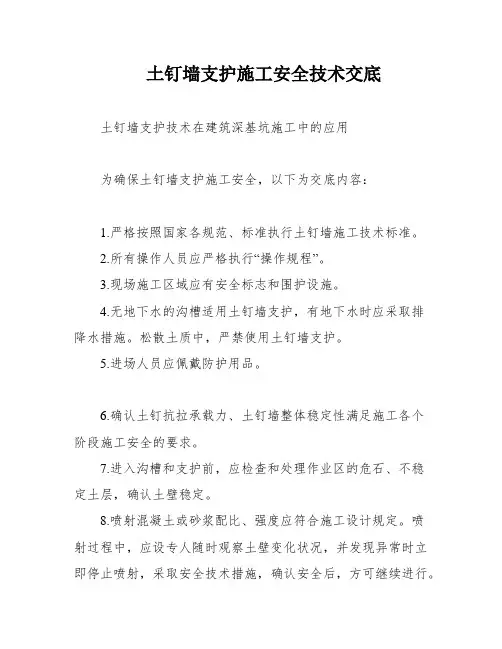

土钉墙支护施工安全技术交底土钉墙支护技术在建筑深基坑施工中的应用为确保土钉墙支护施工安全，以下为交底内容：1.严格按照国家各规范、标准执行土钉墙施工技术标准。
2.所有操作人员应严格执行“操作规程”。
3.现场施工区域应有安全标志和围护设施。
4.无地下水的沟槽适用土钉墙支护，有地下水时应采取排降水措施。
松散土质中，严禁使用土钉墙支护。
5.进场人员应佩戴防护用品。
6.确认土钉抗拉承载力、土钉墙整体稳定性满足施工各个阶段施工安全的要求。
7.进入沟槽和支护前，应检查和处理作业区的危石、不稳定土层，确认土壁稳定。
8.喷射混凝土或砂浆配比、强度应符合施工设计规定。
喷射过程中，应设专人随时观察土壁变化状况，并发现异常时立即停止喷射，采取安全技术措施，确认安全后，方可继续进行。
9.施工中应随时观测土体状况，发现墙体裂缝、有坍塌征兆时，必须立即将施工人员撒出基坑、沟槽的危险区，并及时处理，确认安全。
10.钻孔作业时，严禁人员触摸钻杆；搬运、安装土钉时，不得碰撞人、设备；土钉类型、间距、长度和排列方式应符合施工设计的规定。
11.钻孔完成后应及时注浆，并符合以下要求：作业和试验人员应按规定佩戴安全防护用品，严禁裸露身体作业。
作业中注浆罐内应保持一定数量的浆液，防止放空后浆液喷出伤人。
作业中遗洒的浆液和刷洗机具、器皿的废液，应及时清理，妥善处置。
注浆机械操作工人和浆液配制人员，必须经安全技术培训，考核合格方可上岗。
浆液原材料中有强酸、强碱等材料时，必须储存在专用库房内，设专人管理。
作业前应检查并确认球阀完好，泵内无干硬灰浆等物，各连接件紧固牢靠，安全阀已调到预定安全压力。
故障停机时，应先打开泄浆阀使压力下降，再排除故障。
灰浆泵压力未达到零时，不得拆卸空气室、安全阀和管道。
10.遇有不稳定的土体，应结合现场实际情况采取防塌措施，并加强现场观测，掌握土体变化情况，及时采取应急措施。
11.临时用电应由专业电工接电，非专业人员严禁接触开关箱电源。

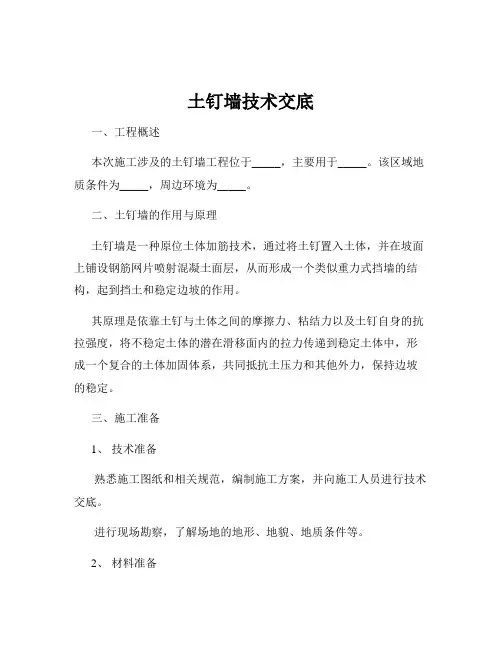

土钉墙技术交底一、工程概述本次施工涉及的土钉墙工程位于_____，主要用于_____。
该区域地质条件为_____，周边环境为_____。
二、土钉墙的作用与原理土钉墙是一种原位土体加筋技术，通过将土钉置入土体，并在坡面上铺设钢筋网片喷射混凝土面层，从而形成一个类似重力式挡墙的结构，起到挡土和稳定边坡的作用。
其原理是依靠土钉与土体之间的摩擦力、粘结力以及土钉自身的抗拉强度，将不稳定土体的潜在滑移面内的拉力传递到稳定土体中，形成一个复合的土体加固体系，共同抵抗土压力和其他外力，保持边坡的稳定。
三、施工准备1、技术准备熟悉施工图纸和相关规范，编制施工方案，并向施工人员进行技术交底。
进行现场勘察，了解场地的地形、地貌、地质条件等。
2、材料准备土钉：采用_____规格的钢筋，质量应符合国家标准。
钢筋网片：选用_____规格的钢筋，间距为_____。
喷射混凝土：水泥采用_____标号，砂为中砂，石子粒径为_____。
3、主要机具准备钻孔设备：如锚杆钻机、洛阳铲等。
注浆设备：包括注浆泵、搅拌桶等。
喷射混凝土设备：如混凝土喷射机。
4、作业条件准备清除施工区域内的障碍物，平整场地。
按照设计要求，设置好测量控制点和水准点。
四、施工工艺流程1、边坡修整采用人工或机械的方式，按照设计坡度对边坡进行修整，确保坡面平整。
2、土钉成孔根据设计要求的间距和角度，采用钻孔或洛阳铲成孔的方法。
成孔直径为_____，孔深应符合设计要求，并做好成孔记录。
3、土钉制作与安放土钉采用_____钢筋制作，每隔_____设置一个对中支架。
土钉安放时应确保其位于孔的中心位置，并保证土钉的外露长度符合设计要求。
4、注浆采用_____配比的水泥浆进行注浆，注浆压力为_____。
注浆应饱满，确保土钉与土体之间的粘结力。
5、铺设钢筋网片在坡面上铺设钢筋网片，钢筋网片之间的搭接长度应不小于_____，并采用扎丝绑扎牢固。
6、喷射混凝土面层采用_____强度等级的混凝土进行喷射，喷射厚度为_____。
土钉墙施工技术交底1.引言土钉墙是一种常用的边坡支护结构，它通过钢筋土钉与土体相互作用，承受和分散边坡土体的重力和水力荷载，提供稳定的支撑和保护。
本文将重点介绍土钉墙施工的技术要点和注意事项，以确保施工质量和安全性。
2.土钉墙施工前的准备工作在进行土钉墙施工前，必须进行详细的设计和计算，确保墙体满足设计要求。
同时，需要清理和平整施工现场，确保施工区域的清洁和安全。
还应确保施工材料的供应充足，并检查设备和工具的完好性。
3.土钉墙施工材料及设备3.1 材料土钉墙的关键材料是钢筋和混凝土，其中钢筋要求符合设计要求，并经过质量认证。
混凝土要使用优质的石子、沙子和水泥进行调配，以确保混凝土的强度和耐久性。
3.2 设备土钉墙施工所需的设备包括钻孔机、钻钢筋机、注浆泵等。
这些设备要确保操作灵活方便，能够满足施工的需求。
4.土钉墙施工步骤4.1 钻孔根据设计要求，使用钻孔机在边坡土体中钻孔，形成土钉孔洞。
要确保孔洞的直径和深度符合设计要求，并保持孔洞的垂直度和水平度。
4.2 安装土钉在钻孔完成后，将预先加工好的钢筋塞入孔洞中，并注入混凝土，形成土钉。
要注意钢筋的纵横向布置，确保钢筋的位置正确且牢固。
4.3 固化混凝土土钉浇筑完成后，需保持浇筑部位的湿度，促进混凝土的固化和强度的提高。
在夏季高温天气中，要适当采取降温措施，避免混凝土过早干燥和开裂。
4.4 施工记录在施工过程中，要详细记录土钉墙的施工情况，包括孔洞的数量、深度和直径，土钉的类型和数量，混凝土的配比和浇筑时间等。
这些记录对后期验收和维护非常重要。
5.土钉墙施工中的注意事项5.1 施工现场的安全土钉墙的施工现场应设置明显的安全标示，保证施工人员的安全。
同时，要进行周边环境的管控，确保施工现场的安全性。
5.2 材料和设备的质量要严格把关土钉、混凝土等材料的质量，选择正规的供应商，并严格按照设计要求进行施工。
设备的维护保养也要及时进行。
5.3 土钉墙的验收施工完成后，应进行土钉墙的验收，包括钢筋的连接是否牢固，混凝土的质量是否合格等。
一、交底目的为确保基坑土钉支护施工过程中的安全，提高施工质量，防止安全事故发生，现将基坑土钉支护安全技术进行交底。
二、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）工程规模：____________________2. 土钉支护设计要求（1）土钉墙支护设计应符合国家现行相关标准、规范要求。
（2）土钉墙墙面坡度不宜大于10°。
（3）土钉抗拉承载力、土钉墙整体稳定性应满足施工各个阶段荷载的要求。
（4）土钉钢筋宜采用HRB335级钢筋，钢筋直径为16mm～32mm，钻孔直径宜为70mm～120mm；土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1m～2m，与水平面夹角宜为5～20°。
3. 施工准备（1）施工前，应组织施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
（2）施工前，应进行现场勘查，了解地质条件、地下水情况等，确保施工方案合理。
（3）施工前，应准备好施工所需材料、设备、工具等。
4. 施工工艺（1）施工前，应根据设计图纸进行放样，确定土钉墙的位置、间距、深度等。
（2）钻孔：采用机械钻孔，钻孔直径应符合设计要求。
（3）插筋：将土钉钢筋插入孔内，确保钢筋与孔壁紧密接触。
（4）注浆：采用水泥砂浆注浆，注浆压力应符合设计要求。
（5）锚固：将土钉钢筋与面层有效连接，设置承压板或加强钢筋等构造措施。
（6）喷射混凝土：在土钉墙墙面喷射一层砂浆、素混凝土或挂网喷射混凝土。
5. 安全注意事项（1）施工过程中，应严格遵守操作规程，确保施工安全。
（2）施工人员应佩戴安全帽、安全带等防护用品。
（3）施工机械操作人员应经过培训，持证上岗。
（4）施工过程中，应加强现场安全管理，防止安全事故发生。
（5）施工过程中，应加强观测，掌握土体变化情况，及时采取应急措施。
6. 隐蔽工程验收（1）施工过程中，每一工序完成后，应进行隐蔽工程验收，确认合格并形成文件后，方可进入下一工序。
土钉墙安全技术交底一、引言土钉墙作为一种常见的土木工程结构，常用于山区、河岸等地形复杂的场所。
其设计和施工需要严格遵守相关安全技术规范，以确保土钉墙的安全性和稳定性。
本文将就土钉墙的安全技术进行详细交底，以保障施工人员的安全和工程质量。
二、土钉墙的基本原理土钉墙是一种抗滑护坡结构，其基本原理是利用土钉与土体之间的摩擦力和粘结力来增加土体的整体强度，进而增加护坡的稳定性。
土钉墙一般由土钉、锚固点和挡墙体三部分组成。
在施工过程中，需要严格控制土钉的埋设深度和间距、锚固点的选择和处理，以及挡墙体的材料与施工工艺等因素。
三、土钉墙施工前安全事项在进行土钉墙施工前，施工人员应严格遵守以下安全事项：1. 工作许可证：施工人员必须持有相关的工作许可证，严禁无证人员参与施工。
2. 安全设施：施工现场应配备完善的安全设施，例如安全帽、工作手套、工作鞋等。
3. 施工前培训：施工人员应接受相关的安全培训，了解土钉墙施工的安全规范和操作细节。
4. 现场勘测：在施工前应进行详细的现场勘测，确保施工地点的地质和地形条件符合设计要求。
5. 施工方案：编制详细的施工方案，包括施工工艺、材料选择、设备使用等内容。
四、土钉墙施工过程中的安全措施1. 土钉施工平台：施工过程中需要设置临时的土钉施工平台，确保施工人员的安全，防止意外坠落。
2. 土钉钻孔：在进行土钉钻孔时，施工人员需佩戴适当的防护设备，如护目镜、耳塞等。
同时，需要对作业区进行警示和封控，防止他人进入作业区域。
3. 土钉安装：在进行土钉安装时，施工人员需要掌握正确的操作技巧，确保土钉的正确安装深度和间距。
同时，需要对土钉进行质量检测，以保证其承重能力和可靠性。
4. 锚固点处理：锚固点是土钉墙的重要组成部分，施工人员需对锚固点进行合理处理，确保其稳定性。
同时，应配备专用的锚固设备和工具，保证锚固点的质量。
5. 挡墙体施工：挡墙体施工需要选择适当的材料，并按照施工方案进行施工。
一、工程名称：____________________________二、交底日期：____________________________三、施工单位：____________________________四、分项工程名称：支护土钉墙五、交底提要：为确保支护土钉墙施工过程中的安全，特制定以下安全技术交底，要求所有施工人员严格遵守。
六、交底内容：1. 施工前的准备工作：（1）熟悉工程图纸和施工方案，了解土钉墙的结构、设计参数和施工要求。
（2）对施工人员进行安全技术培训，确保其掌握相关操作规程和安全知识。
（3）检查施工设备、工具和材料，确保其符合安全要求。
2. 施工现场安全管理：（1）施工现场应设置明显的安全警示标志，并设置安全通道。
（2）施工区域应设有安全防护设施，如围栏、防护网等。
（3）施工人员应佩戴安全帽、安全带等个人防护用品。
3. 土钉墙施工操作要点：（1）土钉施工：a. 钻孔时，应保持钻孔垂直，孔径和孔深应符合设计要求。
b. 钻孔完成后，应及时进行土钉植入，并确保土钉与孔壁紧密贴合。
c. 土钉植入后，应进行拉拔试验，确保土钉抗拔承载力符合设计要求。
（2）面层施工：a. 面层材料应选用合格产品，并符合设计要求。
b. 面层施工前，应对基面进行处理，确保基面平整、干净。
c. 面层施工时，应确保喷射混凝土厚度均匀，无空洞、裂缝等缺陷。
4. 施工过程中注意事项：（1）施工过程中，应密切关注土钉墙的变形和位移情况，如发现异常，应及时采取措施进行处理。
（2）施工过程中，应确保施工设备、工具和材料的安全使用，避免发生事故。
（3）施工过程中，应避免施工区域周围人员进入，确保施工安全。
5. 施工完成后验收：（1）施工完成后，应对土钉墙进行验收，确保其符合设计要求。
（2）验收合格后，方可进行后续施工。
七、应急措施：（1）如发现土钉墙出现裂缝、变形等异常情况，应立即停止施工，并采取相应的加固措施。
（2）如发生安全事故，应立即启动应急预案，及时进行救援和处理。
技术交底记录编号工程名称2016 年10交底日期月施工单位分项工程名称交底纲要土钉墙施工工艺页数共 6 页交底内容：1技术准备（1）土钉： 1 20@1500L=9000 倾角 15 度成孔直径 110。
开挖出的边壁人工修整后，依据设计要求定出孔位，作出标志。
土钉孔直径 110mm，深度应大于设计长度 100mm。
（2）钢筋网片：Φ 6.5@250*250，固定网片筋： 1 14@1500 L=600。
（3）混凝土：强度等级为 C20，坡面厚度 100，立面厚度 80。
2现场准备（1）钢材应有出厂质量证明书或试验报告单，进场时应分批查验，并按现行国家相关标准的规定抽取试样进行复验，合格后方可使用。
使用前应调直、除锈、除油。
（2）水泥、砂石、商品混凝土的质量和技术性能应切合现行国家标准的规定和设计要求。
（3）使用速凝剂时，应做与水泥的相容性试验及水泥浆凝固成效试验。
3施工机械与设备序号设备名称型号规格单位数目备注1 汽车吊25T 台 1 吊装2 铲车ZL50G 台 2 土方平坦3 发掘机CAT320C 台8 土方平坦4 洛阳铲SR-250 台 6 灌输桩钻孔5 锚杆钻机XP-100 台8 锚索、止水帷幕、土钉墙6 锚喷机ZP-XI 台 4 锚索、止水帷幕、土钉墙7 空压机6m3 台 4 供压缩空气8 变频高压注浆泵GYB-55E 台 4 供浆9 高压搅拌机ZJ-400 台 3 配置水泥浆液10 全站仪STS-752 台 2 丈量放线11 水平仪DS3 台 2 丈量放线4施工工艺工艺流程：定位放线→基坑开挖→边坡办理→钻孔→插入土钉钢筋→注浆→铺钢筋网→发射面层混凝土→土钉现场测试→施工检测（1）定位放线采纳全站仪、水平仪及钢卷尺进行丈量，保证边坡地点及放坡坡度正确。
经监理及建设单位确认无误后再进行后续工序施工。
（ 2）基坑开挖① 基坑要按设计要求严格分层分段开挖，在达成上一层作业面土钉与发射混凝土面层达到设计强度的 70％从前，不得进行下一层土层的开挖。
土钉墙支护分项工程技术交底
一、工程概况：
2#楼基坑底总长为、宽为、坑深为，开挖面积为1050㎡，放坡系数为1：。
二、土钉墙支护具体布置：
1、土钉水平方向间距，垂直间距为。
第一排土钉距离地表。
共布置3排土钉。
以梅花型布设。
土钉长度~，土钉采用Φ18螺纹钢筋。
在地表下处安插长的挂网钢筋。
第一、二排设置1Φ16横拉筋。
三、锚孔灌注：
锚孔灌注M15砂浆。
锚杆设船形中心定位架，保证锚杆居中安装。
四、混凝土层面：
，保护层厚度不小于20mm。
喷射混凝土面层强度C20，喷射厚度不小于50～80mm，不得露筋、干裂、鼓胀。
网片搭接长度大于35d。
五、施工程序
1）施工前，要对原材料的型号、品种、规格、质量及生产厂家进行检查，必须由甲方认可后，并且满足设计要求方可采购，所采购的材料，符合设计和规范要求，并附有产品合格，不符合国家规范要求的材料，决不允许在施工中使用，清离现场。
2）机械土方开挖
基坑开挖深度为，分层开挖深度不超过。
每次允许在距周边3m的基坑中自由开挖，然后在坡面分层进行喷、锚网作业，多余的土方倒入自由开挖坑中。
另外，对于基坑口线严格按照基坑开挖图进行。
如遇特殊情况，可根据实际情况进行适当调整。
分层进行钻孔、注浆及挂网喷射混凝土作业顺序。
采用分层钻孔，粘性土层每2排孔喷一次混凝土作业的顺序。
如遇易塌土层每1排孔喷一次混凝土。
六、土钉施工
1）定位：锚孔施工前，严格按根据支护设计要求，定出孔位，做好标记。
2）成孔：为保证质量和降低成本，确保施工速度，本工程采用人工洛阳铲成孔，局部地段采用机械成孔。
成孔要求：锚孔要顺直、锚孔壁不可坍塌和松动；成孔时不得使用膨胀土循环泥浆护壁，以免影响摩阻力的发挥。
3）清孔：为确保和增大土钉的锚固力，进行清孔，以保证孔深不小于设计深度。
4）土钉的制作与安放：采用螺旋纹钢筋制成，土钉上设置定位器，定位器间距，顶端设置导向帽，以保证其顺利沉放并置于锚孔中央，螺纹钢一律用同心焊连接。
5）重力灌浆：灌浆材料采用M15水泥砂浆进行重力灌浆，灰砂比（重量）1：、水灰比~。
灌浆方法采用重力灌浆。
七、喷射砼面层施工：
1、铺设筋网：钢筋网所用钢筋采用?圆钢。
网格为200mm×200mm。
网格铺设时安装支承架，以控制钢筋网到支护边坡的距离。
钢筋之间的搭接采用焊接方法。
2、在锚杆施工完毕及面层铺设好钢筋网后即进行喷射砼作业，喷射砼设计强度C20,喷射砼面层80mm。
八、材料配比要求：
1）工程所用钢材，均要有出厂证明，并抽样进行复查合格经甲方同意后才能使用。
2）水泥采用普通硅酸盐水泥，要有出厂证明，并做好安定性及强度试验，合格后经甲方同意才能使用。
3）砂、石要符合规范规定要求，石子粒径为5~10mm。
4）注浆材料配合比：注浆水泥砂浆水灰比~、灰砂比：1：。
5）喷射砼配合比：砼强度为：C20以上；配合比为：水泥：砂：石体积比为1：：，水灰比：~。
速凝剂的掺重量视地质条件确定，通常为水泥重的2%~3%。
九、土钉墙质量保证措施
1）土钉支护按设计规定的分层开挖深度按作业顺序施工，在完成上层作业面的土钉与喷射混凝土以前，不进行下一层深度的开挖。
允许在距离四周边坡8~10m的基坑中部自由开挖。
2）当用机械进行土方作业时，严禁边壁出现超挖或造成边壁土体松动。
基坑边壁采用小型机具或铲锹进行削坡，保证边坡平整并符合设计规定的坡度。
3）为防止基坑边坡的裸露土体发生坍塌，对于易塌的土体采取以下措施：
a.对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再进行钻孔；
b.在作业面上先构筑钢筋网喷射混凝土面层，而后进行钻孔并设置土钉；
c.在水平方向上分小段间隔开挖；
d.先将作业深度上的边壁做成斜坡，待钻孔并设置土钉后再清坡；
e.在开挖前，沿开挖面垂直击入钢筋或钢管，或注浆加固土体。
4）土钉支护宜在排除地下水的条件下进行施工，采取恰当的排水措施包括地表排水，支护内部排水，以及基坑排水，以避免土体处于饱和状态并减轻作业于面层上的静水压力。
5）基坑四周支护范围内的地表进行修整，构筑排水沟和水泥砂浆或混凝土面层，防止地表降水向地下渗透。
6）土钉成孔前，按设计要求定出孔位并作出标记和编号。
孔位的允许偏差不大于150mm,钻孔的倾角误差不大于3度，孔径允许偏差-5mm20mm，孔深允许偏差为-50mm~200mm。
7）成孔过程中做好成孔记录，按土钉编号逐一记载取出的土体特征、成孔质量、事故处理等，以便及时修改土钉的设计参数。
8）钻孔后进行清孔检查，对孔中出事的局部渗水塌孔或掉落松土立即处理。
成孔后及时安设土钉钢筋并注浆。
9）土钉钢筋置入前，设置定位支架，保证钢筋处于钻孔的中心部位，支架沿钉长的间距为2m。
10）土钉钢筋置入后，采用重力方法注浆填孔。
重力注浆以满孔为止，在初凝前补浆1~2次。
11）向孔内注入浆体的充盈系数大于。
12）注浆用水泥砂浆的水灰比不超过~,浆体搅拌均匀并立即使用。
13）土钉端部通过其他形式的焊接件与面层相连，事先对焊接强度作出检验。
14）在喷射混凝土前，面层内的钢筋网片牢固固定在边壁上并符合规定的保护层厚度要求。
16）钢筋网片绑扎而成，网格允许偏差-10~+10mm，钢筋网铺设时每边的搭接长度不小于一个网格边长。
17）喷射混凝土配合比通过试验确定，粗骨料最大料径不大于12mm，水灰比不宜大于。
18）喷射混凝土的喷射顺序为自上而下，喷头与受喷面距离宜控制在~范围内，射流方向垂直指向喷射面，防止在钢筋背面出现空隙。
19）为保证施工时的喷射混凝土厚度达至规定值，可在边壁面上垂直打入短的钢筋段作为标志。
十、施工质量保证措施
1）平整坡面：采用人工铲平，误差小于±50mm。
2）放线：按照图纸要求采用钢尺及水准仪确定孔位以钢针做为标记，孔位误差小于5cm.
3)成孔：成孔采用人工洛阳铲成孔，局部地段采用机械成孔，严格控制成孔的位置和角度偏差，成孔倾角为150，偏差小于±20。
4）土钉加工与安放
为使锚订局中，每隔设置一个导正架。
成孔后将锚订下入孔内，锚订下入前清除孔内虚土。
5）灌注水泥砂浆
水泥砂浆强度不小于M15MPa,水灰比。
用沙浆搅拌机搅拌均匀后将注浆管插入局孔底不小于40mm，通过砂浆泵加压，灌入孔底后，缓慢拔出注浆管，直至砂浆饱满，稍后需补浆一～二次。
6）钢筋混凝土面层施工
土钉施工后，在修整后的坑壁上将编制好的钢筋网固定在锚钉上，然后喷射50～80mm厚的C20混凝土面层。
细石粒径在5～10mm之间。
7）混凝土面层施工的同时，在坡顶及坡脚采取必要的散、排水措施。
既坡顶做散水面，坡脚挖排水沟。
如发现异常情况及时通报设计方共同协商解决。
