恒温室设计方案

恒温恒湿实验室（一）设计要求（最全最新版）恒温恒湿实验室方案概述恒温恒湿实验室是将某一实验室通过某些专用设备和技术方法，使其室内温湿度符合某一调湿和试验用大气的要求。

恒温恒湿实验室是生产企业的产品质量检验与控制和流通领域里的商品质量检验把关的基础设施。

恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门，按照ISO和GB有关规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在大气条件下进行。

纺织品和纺织原料检验的大气按ISO139和GB6529规定，温度20±2 ℃，相对湿度65%±2%;纸张、纸品和纸箱类商品检验的大气按照ISO187和GB10739规定，温度23±1℃，相对湿度50%±2%。

除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。

我们可提供的恒温恒湿实验室：部分行业检测温湿度：恒温恒湿实验室方案设计要点实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。

•设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。

•总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。

•具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。

恒温恒湿实验室总体设计规划要点恒温恒湿实验室运行特点恒温恒湿实验室，采用直接蒸发式的恒温恒湿空调系统，具有系统简单、便于调节、操作管理方便、节能等优点。

在工程设计中，要根据实验室的温湿度精度要求合理选择系统，尽可能房间的负荷计算详细并选取匹配的恒温恒湿机组。

为了满足室内恒温恒湿精度的要求，恒温恒湿空调房间的换气次数大，根据经验，±2℃的恒温室，换气次数约10～15次/h；±1℃的恒温室，换气次数约15～20次/h；±0.5℃的恒温室，换气次数约>20次/h；±0.2℃的恒温室，换气次数约>30次/h；气流组织设计也是影响恒温室精度的主要因素之一，在高精度的恒温恒湿室内设计气流组织应考虑一下原则：合理的气流组织流程，充分发挥送风气流的冷却或加热作用；建立一个稳定均匀的温度场，以保证在气流到达工作区时，其平均温度与工作区的温度差不超过允许的温度波动值；气流到达工作区时，其流动速度在0.25m/s左右。

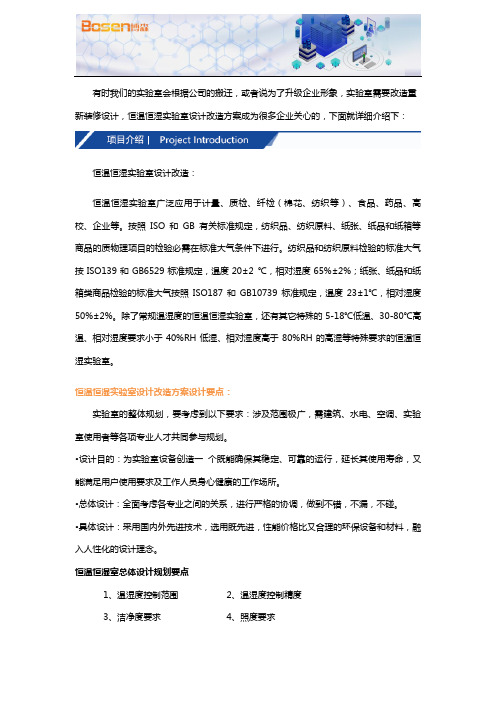

有时我们的实验室会根据公司的搬迁，或者说为了升级企业形象，实验室需要改造重新装修设计，恒温恒湿实验室设计改造方案成为很多企业关心的，下面就详细介绍下：恒温恒湿实验室设计改造：恒温恒湿实验室广泛应用于计量、质检、纤检（棉花、纺织等）、食品、药品、高校、企业等。

按照ISO和GB有关标准规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。

纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±2 ℃，相对湿度65%±2%；纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。

除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。

恒温恒湿实验室设计改造方案设计要点：实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。

•设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。

•总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。

•具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。

恒温恒湿室总体设计规划要点1、温湿度控制范围2、温湿度控制精度3、洁净度要求4、照度要求5、设备的热湿量范围6、空调送回风方式7、空压之平衡措施8、引入新风之必要性9、系统排气的必要性10、保温隔热的措施11、设施与动力之配置12、静电、振动及噪音13、设备空间与空调间14、进出通道及更衣缓冲区之安排15、足够维护保养空间16、室内净高与楼板载重17、公害、污染与防灾18、安装及运转成本之衡量19、美观性要求20、安装成本/工期控制21、运转成本22、维护性&弹性等因数实验室设计分类：常温实验室18 -28℃：1、普通恒温恒湿实验室：温度控制精度±2℃，相对湿度控制精度±5-10％RH2、精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±3-5％RH3、高精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±2％RH4、超高精密恒温恒湿实验室：温度控制精度±0.1-0.3℃，相对湿度控制精度±1.5-2％RH高温实验室30-80℃：1、低湿度要求，相对湿度﹤50％RH2、高湿度要求，相对湿度﹥80％RH低温实验室10-15℃：1、没有相对湿度要求2、有相对湿度要求，相对湿度控制范围30-50％实验室建设要求：1、恒温恒湿室技术要求a) 符合ISO、GB标准。

恒温恒湿实验室设计
方案设计要点：
实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。

设计目的：
为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。

总体设计：
全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。

具体设计：
采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。

恒温恒湿实验室总体设计规划要点。

1、温湿度控制范围。

2、温湿度控制精度。

3、洁净度要。

4、照度要求。

5、设备的热湿量范围。

6、空调送回风方式。

7、空压之平衡措施。

8、引入新风之必要性。

设计分类：
常温实验室18-28℃。

1、普通恒温恒湿实验室：温度控制精度±2℃，相对湿度控制精度±5-10％RH。

2、精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±3-5％RH。

3、高精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±2％RH。

4、超高精密恒温恒湿实验室：温度控制精度±0.1-0.3℃，相对湿度控制精度±1.5-2％RH高温实验室30-80℃。

恒温恒湿试验室工程方案一、引言恒温恒湿试验室是用于模拟不同环境条件下的试验，以评估材料、产品等在不同温度和湿度条件下的性能和稳定性。

在工程领域中，恒温恒湿试验室工程方案的设计与建设对于确保试验结果的准确性和可靠性至关重要。

因此，本方案将对恒温恒湿试验室的工程方案进行详细描述，包括设计原则、建设要求、设备选型等内容。

二、设计原则1. 满足试验需求：恒温恒湿试验室应能够满足不同试验的温度和湿度要求，包括低温、高温、湿度等试验条件。

2. 稳定性和精度：试验室设备应具有良好的温湿度稳定性和精度，以确保试验结果的准确性。

3. 安全性：试验室设备应具备良好的安全性能，包括防火、防爆、防漏等功能。

4. 高效能：试验室应具有高效能的设计，以降低能耗和维护成本。

5. 环保性：试验室设计应符合环保要求，包括减少耗能、减少废水废气排放等方面。

三、建设要求1. 建设场地：恒温恒湿试验室应建设在干燥、通风良好的室内场地，以确保试验环境的稳定性。

2. 建筑结构：试验室建筑结构应具备良好的保温性能，以减少外部环境对试验环境的影响。

3. 设备选型：试验室设备应选用具有良好性能和稳定性的设备，包括恒温恒湿试验箱、温湿度传感器、控制系统等。

4. 安全设施：试验室应配备灭火设施、通风设备、安全警示系统等安全设施。

5. 环保设施：试验室应安装废气处理设备、废水处理设备等环保设施，以确保试验过程中的环保要求。

四、设备选型1. 恒温恒湿试验箱：试验箱应具备良好的温湿度控制能力、均匀性和稳定性，以满足不同试验条件下的需求。

2. 温湿度传感器：应选用高精度的传感器，以确保试验箱内温湿度的准确监测。

3. 控制系统：控制系统应具备多种试验程序的设定和控制功能，以满足不同试验条件下的需求。

4. 通风设备：试验室内应安装通风设备，以确保试验环境的空气流通和新鲜。

5. 废气处理设备：应安装废气处理设备，以处理试验过程中产生的有害气体。

6. 废水处理设备：应安装废水处理设备，以处理试验过程中产生的废水。

恒温恒湿空调房间的设计恒温恒湿室是指在室内要维持某一基准温湿度，而又允许温湿度有一定波动范围的空气环境，例如计量室、光栅刻线室、精密仪器制造和装配车间等。

前两者都为小房间，空调精度(这里主要指温度)要求高；后两者为较大的生产车间，精度要求较低。

恒温恒湿室除了对温度提出较为严格的要求外，一般对空气的湿度、洁净度、设备的消声防振等也有一定程度的要求。

1．室内温湿度条件室内温湿度条件是指温湿度基数和相应的温湿度精度。

空调基数和精度主要由工艺生产要求确定。

下表所示为几种恒温恒湿室要求的参数。

在确定室内参数时，针对不同工艺要求，还应考虑如下因素：1)在精密机械加工和计量等场合，为了防止因热膨胀而引起的误差，必须使工件保持一定的温度。

工件温度的允许波动幅度应根据加工精度决定。

例如，在恒温室里对一根长500mm的标准尺刻线，工艺允许线间公差为2um，其中lum为尺温变化所引起的形变误差，另1um为加工与量测误差。

1um折合尺温变化量＝0.20C[a为尺线膨胀系数，取10／um ／(m·K)；l为尺长，m]，故工件温度变化需在：以内。

但由于工件测量仪器等都有一定的热惰性，空气温度的波动传人工件后，就要衰减。

在设计恒温系统时，一般总是以恒定环境空气温度为依据，故相应的环境温度精度可比工件允许的温度精度低一些。

因此，在确定恒温室参数和选择自动控制时，必须考虑工件、围护结构、空气处理设备和自控系统之间的动态特性。

2)由于工件或测试设备都有热容量，且其热容量大小不一，有热容量小的物体，也有象机械设备等热容量特别大的物体。

它们与室温变化速度并不相同，下图示出一测长仪的表面温度与内部温度随室温变化的滞后情况。

如果测试精度要求较高，为了减少因仪器变形而产生的误差，就需要全年保持室温恒定，而不能采取间歇空调的办法。

3)一般机械加工时，对湿度的要求不严格，但为了防止生锈、腐蚀、不发生结露等，相对湿度不应过高。

纺织工业对相对湿度要求较高，因为纤维保持恰当的湿度可减少断头，避免产生静电，提高加工质量。

恒温恒湿实验室就是采用智能化的控制模式，实现对机组制冷、除湿、加热、加湿等功能，从而达到对室内环境温、湿度的精确控制。

主要应用于纺织品检测系统、纸张检测、计量标定、涂料检测、包装检测、精密加工、三坐标检测、科研机构等。

一、恒温恒湿实验室构成1、实验室装修：要求严格的保温隔湿性能，建议实验室四个立面采用彩钢复合板（为了满足防火要求，一般采用岩棉彩钢板。

但是岩棉保温性能差，最好是在岩棉彩钢板外侧再加封一层酚醛铝箔保温板，增加外墙保温性能，能够有效的节能减耗），为了保证密闭性，顶面应采用彩钢板密封，在顶面再加封酚醛铝箔板保温，地面则采用酚醛保温板进行保温隔湿处理；对于透视窗，要求采用双层中空玻璃窗。

2、实验室空调：实验室空调是温湿度控制的心脏，要求精度高，故障率低。

所以必须要求空调能调节制冷量，目前有两种方式：一种是变频调节，另一种是冷冻水调节方式。

变频调节：实际上就是通过改变供电性质而改变压缩机的功率，让压缩机实现低负荷工作或者过负荷工作，同时调节制冷系统的节流量，所以必须添加非常多的繁琐的环节，而且各环节必须完美匹配，否则出现故障。

现实也的确如此，故障率非常高。

冷冻水型机组：采用7C左右的冷水作为冷源，通过电动阀开大或者关小来控制水流量，从而轻易控制制冷量，而电动阀结构象家用水龙头一样简单，所以故障率几乎为零，控制效果最为稳定。

通合理计算房间的热湿负荷和空气露点来匹配好风量、冷量、加热量、加湿量，在通过PLC控制各个部件的无级调控，在选择灵敏度高线性好的传感器，可以做到温度土0.5 C,湿度土2%。

此种方式需要通过每个实验室的实际面积和负荷来进行计算匹配，所以没有标准成型机组，都为定制加工型。

一般都用组合式空调箱组合配比来实现，所以缺点是占地面积较大，整个系统稳定性差，系统维护复杂，出现问题后修复困难。

3、通风方式通风方式经历过好几个历史阶，从最初的底出风，到上自然送风，到上散流器送风，到现在最先进的上风管+微孔天花送风，下地板回风方式，整个实验室送风柔和、均匀，温湿度控制非常稳定。

——您身边的实验室工程专家恒温房规划设计方案建设要求：1、恒温恒湿室技术要求a) 符合ISO、GB标准。

b) 根据甲方要求恒温恒湿实验室设置精度c) 风速0.25m/s。

2、建筑要求a) 建筑物周围无强磁场、震动、热源、异味、污染等。

b) 建筑物层高应在3.0m以上（梁下净空高度）。

3、恒温室建设要求a) 送风方式为孔板式，上送风，下回风。

b) 室内净空高度为2.35-2.70m。

c) 无窗，减少门的数量。

d) 新建实验室的恒温室内不设上下水、供暖管线设施。

改建实验室的恒温室内上下水、供暖管线设施应按规范作隔热防潮处理。

4、空调机房建设要求a) 应建在有外墙的位置。

b) 独立供电系统和接地系统。

c) 设有上下水，下水作防异味处理。

5、保温墙面要求λ=0.021～0.12Kcal/m·H·℃（λ=0.0244～0.1395w/m·k）范围内，吸水率不大于10%，热绝缘性能优，耐水性能好，难燃，绿色环保、尺寸稳定性能好的材料.6、保温材料导热系数λ=0.0267～0.0289w/m·k，满足要求。

恒温恒湿空调系统的任务，是将室内的温湿度及洁净度控制在一定的波动范围内，以满足工业生产、科学研究等特殊场合对室内环境的要求。

近年来，随着我国生产力的发展和科技——您身边的实验室工程专家水平的不断提高，恒温恒湿空调系统的应用场合越来越多，温湿度要求也不断提高。

在电子、医药、计量、纺织、光学仪器和农业育种等领域，恒温恒湿空调系统的精度和可靠性直接关系着产品的品质以及实验结果的准确性。

在系统的冷热源配置、空气热湿处理、气流组织和系统控制等方面均与舒适性空调系统存在较大差异。

结合近年来典型工程实践，讨论恒温恒湿系统设计中需要注意的若干问题。

1. 室内环境参数的确定恒温恒湿间室内环境参数的确定取决于产品、实验对像或实验设备的要求。

不同的精度和可靠性等要求，往往使恒温恒湿系统的复杂性大不相同，也极大地关系到系统的初投资和运行费用。

实验室恒温恒湿室建设工程设计方案一、工程概况：1. 本恒温恒湿建设工程位于省，系树脂项目实验楼实验室建设工程。

2. 本恒温恒湿建设工程位于实验室3楼，其2间独立的恒温恒湿室，面积均为40平方米。

不考虑洁净度或按30万级洁净级别设计。

二、设计依据：1. 业主提供的建筑平面图、其它技术文件；2.恒温恒湿室建筑设计规（JGJ 25－2000，J21－2000）；3.洁净厂房设计规（GB 50073-2001）；4.采暖通风与空调设计规(GBJ19-87)；5.洁净室施工及验收规（JGJ 71-1990）；6.通风与空调工程施工质量验收规（GB 50243-2002）；7.《建筑设计防火规》（GBJ16-87）。

8.《空气过滤器》（GB/T14295-93）三、空气参数：1、室外气象参数（区域：市）1.1、台站位置：北纬2308，海拔6.6m1.2、大气压力：夏季1.0045×105Pa，冬季1.0195×105Pa1.3、夏季计算温度：空调干球33.5℃，空调湿球27.7℃1.4、冬季计算温度：空调5℃，相对湿度70％2、室计算参数2.1、温度：23±2℃2.2、相对湿度：50±5%2.3、换气次数：20次/h ~25次/h2.4、相对室外压差：+10Pa2.5、噪声：≤60dB2.6、照度：≥300 lx四、平面规划说明：1．考虑到恒温恒湿室人员进出会引起室温、湿度强烈波动，恒温恒湿室动态环境（主要是温、湿度）平衡和稳定时间长，因此在甲方原有平面规划基础上增加了缓冲间，并在自控设计中设计了缓冲间门互锁功能，以保证恒温恒湿室的动态环境不会因工作人员进出而遭到破坏。

2. 考虑到保持恒温恒湿室环境不受外界影响和破坏，维持室一定的洁净度，我司在平面规划中取消了外墙活动窗户，改为固定采光窗，同时设定室压力+10Pa，以确保室外气流不能侵入室。

3. 建议在恒温恒湿室与走廊之间的隔断上安装物流传递窗，用于两个区域间物品的传递，以减少工作人员与物品进出恒温恒湿室的机率，保护室气流组织和动态环境。

恒温室设计方案一、概述恒温室是一种能够维持恒定温度的封闭空间，通常用于植物培育、实验室研究等领域。

本文将提供一个全面的恒温室设计方案，包括设计目标、材料选择、结构设计、设备选型等内容。

二、设计目标1. 维持恒定温度：恒温室的最基本要求是能够稳定地维持一定的温度范围，通常在18-30℃之间。

2. 确保光照充足：对于植物培育来说，光照是生长的关键因素之一，因此需要保证足够的自然光或人工光源。

3. 保证空气流通：为了避免二氧化碳浓度过高或氧气浓度过低，需要确保空气流通畅通。

4. 提供适宜湿度：不同植物对湿度有不同要求，因此需要根据具体情况提供适宜的湿度。

三、材料选择1. 墙体和屋顶采用双层玻璃或聚碳酸酯板材作为外层，内层采用隔热材料，如聚氨酯泡沫板等。

2. 地面采用地砖或防水木地板。

3. 门窗采用双层玻璃或聚碳酸酯板材，保证隔热效果和透光性。

4. 隔热材料选用聚氨酯泡沫板、岩棉板等。

四、结构设计1. 墙体和屋顶采用钢结构或铝合金框架，保证稳固性和耐久性。

2. 设计合理的通风系统，包括进风口、出风口和循环风机等。

进风口应位于低处，出风口应位于高处，以利于空气流通。

3. 考虑到植物培育需要光照，可在屋顶设置透明的天窗或光管等。

4. 设计合理的灌溉系统，包括自动喷灌系统和手动浇水系统。

自动喷灌系统可根据需要设定定时喷水或湿度感应喷水。

五、设备选型1. 恒温器：恒温室最关键的设备之一是恒温器。

根据实际需要选择合适的恒温器，如数字恒温器、智能恒温器等。

2. 循环风机：循环风机可以促进空气流通，保证空气均匀分布。

根据室内面积和需求选择合适的循环风机。

3. 光源：如果自然光不足，需要配置人工光源。

常见的人工光源包括白炽灯、荧光灯、LED灯等，根据植物需求选择合适的光源。

4. 湿度控制器：湿度控制器可以根据设定值调节湿度，保证植物生长所需的湿度范围。

六、安全考虑1. 考虑到恒温室内可能存在高温和高湿等危险因素，应设置警报系统和防火系统等安全设备。

恒温恒湿实验室方案设计行业应用：恒温恒湿实验室广泛应用于棉纺、毛纺、化纤、纸张、包装、烟草生产企业以及质检、纤检等部门，按照ISO和GB有关标准规定，纺织品、纺织原料、纸张、纸品和纸箱等商品的质物理项目的检验必需在标准大气条件下进行。

纺织品和纺织原料检验的标准大气按ISO139和GB6529标准规定，温度20±2 ℃，相对湿度65%±2%；纸张、纸品和纸箱类商品检验的标准大气按照ISO187和GB10739标准规定，温度23±1℃，相对湿度50%±2%。

除了常规温湿度的恒温恒湿实验室，还有其它特殊的5-18℃低温、30-80℃高温、相对湿度要求小于40%RH低湿、相对湿度高于80%RH的高湿等特殊要求的恒温恒湿实验室。

方案设计要点：实验室的整体规划，要考虑到以下要求：涉及范围极广，需建筑、水电、空调、实验室使用者等各项专业人才共同参与规划。

•设计目的：为实验室设备创造一个既能确保其稳定、可靠的运行，延长其使用寿命，又能满足用户使用要求及工作人员身心健康的工作场所。

•总体设计：全面考虑各专业之间的关系，进行严格的协调，做到不错，不漏，不碰。

•具体设计：采用国内外先进技术，选用既先进，性能价格比又合理的环保设备和材料，融入人性化的设计理念。

恒温恒湿室总体设计规划要点1、温湿度控制范围2、温湿度控制精度3、洁净度要求4、照度要求5、设备的热湿量范围6、空调送回风方式7、空压之平衡措施 8、引入新风之必要性9、系统排气的必要性 10、保温隔热的措施11、设施与动力之配置 12、静电、振动及噪音13、设备空间与空调间 14、进出通道及更衣缓冲区之安排15、足够维护保养空间16、室内净高与楼板载重17、公害、污染与防灾 18、安装及运转成本之衡量19、美观性要求 20、安装成本/工期控制21、运转成本 22、维护性&弹性等因数实验室设计分类：常温实验室18 -28℃1、普通恒温恒湿实验室：温度控制精度±2℃，相对湿度控制精度±5-10％RH2、精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±3-5％RH3、高精密恒温恒湿实验室：温度控制精度±1℃，相对湿度控制精度±2％RH4、超高精密恒温恒湿实验室：温度控制精度±0.1-0.3℃，相对湿度控制精度±1.5-2％RH高温实验室30-80℃1、低湿度要求，相对湿度﹤50％RH2、高湿度要求，相对湿度﹥80％RH低温实验室10-15℃1、没有相对湿度要求2、有相对湿度要求，相对湿度控制范围30-50％实验室建设要求：1、恒温恒湿室技术要求a) 符合ISO、GB标准。
