恒温恒湿试验箱系统配置说明及解决方案恒温恒湿试验箱系统配置说明恒温恒湿试验箱是利用确定的方式将箱内的温度和湿度调整到给定值，并在该条件下进行试验，达到试验反应要求。
即能同时施加温度、温度应力的试验箱。
在实际使用过程中发觉恒温恒湿箱在实现对温度、湿度进行高精度、高稳定的掌控中，需保证明现制冷、加热、加湿、除湿等4种空气处理过程；系统的运行的牢靠性、经济性、掌控方法实现的难易程度等设备系统配置如下：（1）制冷系统。
制冷系统接受电子半导体制冷，这种制冷方式在温差Δt为5～10℃时，其制冷能效比很高（10左右），而且基于制冷方式的特性是对电量的掌控，易于实现制冷量的精准明确掌控。
经试验验证：实行时间比例掌控方案，制冷运行时温度精度可达0.2℃。
设备配置：半导体制冷器1块，规格制冷量60W12V工作电流8A。
（2）制热系统。
制冷系统基于制冷系统接受半导体制冷，其热泵运行能效比高，且其特性也属于电量转换器件，易于实现精准明确掌控，为了制造工艺的标准化，制热接受半导体制冷系统的热泵运行。
为了掌控的便利，与制冷系统独立配置。
经试验验证，实行时间比例掌控方案，制热运行时温度精度可达0.2℃。
设备配置：半导体制冷器1块，规格制冷量60W12V工作电流8A。
（3）除湿系统用制冷除湿方法。
由于除湿所需温度较低，如：24℃45%RH露点温度为11.35，23.℃45%RH露点温度为10.4、要达到需要的除湿效果空气温度需掌控到10.4以下，所以除湿系统的设置，在制冷系统的基础上再加添一套除湿制冷的配置，运行时制冷系统和除湿制冷系统同时运行以保证除湿所需的低温。
经试验验证：接受两套半导体装置串联运行可以处理到露点温度以下。
（4）加湿系统。
选用小型超声波器，由于箱体空间小，且由于湿参数测控的滞后性，所以加湿器的加湿本领要小些，掌控方案也接受连续掌控，或设定制两侧不对称的通断掌控。
经试验验证，可以将湿度掌控在5%的范围内。
（5）掌控系统。
智能恒温恒湿箱HWS系列使用说明书本公司已通过ISO9001:2015质量管理体系认证目录一、概述 (1)1、产品特点 (1)2、产品适用范围 (1)二、仪器规格 (1)三、技术指标 (1)四、仪器结构 (2)1、箱体结构 (2)2、面板结构 (2)五、操作与使用 (2)1、按键说明 (2)2、仪器操作 (3)⏹设置流程 (4)⏹切换流程 (5)⏹移时 (5)⏹系数校准 (5)⏹参数设置 (6)⏹版本信息 (67)六、电气接线图 (7)七、维护与诊断 (8)八、注意事项 (8)九、装箱清单 (9)一、概述1、产品特点HWS 型智能恒温恒湿箱是由杭州绿博仪器有限公司精心研制、生产的，并在出厂前进行过一系列严格的检测，请您放心使用，如若有与仪器有关的任何问题可及时向我们反馈，我们一定给您满意的答复，您的满意是对我们最大的肯定与鼓励。
HWS 型智能恒温恒湿箱是由电脑控制，采用倒计时法，可编程控制方式，通过对多种参数的设置，当剩余时间减至零时自动切换时段，具有加湿除湿、冷热恒温昼夜自动切换程序控制性能，满足不同需要的生物培养试验设备。
外观造型大方，制造工艺精良保温性能佳。
为了节能，本智能恒温恒湿箱采用间歇制冷。
2、产品适用范围HWS 型系列智能恒温恒湿箱是用作微生物培养、昆虫、小动物的饲养、药品抗氧化试验及物品的环境试验最理想的设备，特别适用于生物工程、医学研究、农业科学、水产、畜牧等领域从事生产和科研作恒温的理想设备。
二、仪器规格名称型号容积外型尺寸（宽×深×高）控温范围智能恒温恒湿箱HWS-150A/B150L 505×530×1580mm 0~65℃HWS-260A/B260L 550×610×1740mm 0~65℃HWS-300B300L 615×590×1910mm 0~65℃HWS-450B450L 600×700×1860mm 0~65℃HWS-800B800L 1000×660×1920mm 0~65℃HWS-1000B 1000L 1200×700×1860mm 0~65℃三、技术指标1．控温范围：0～65℃2．湿度范围：40～95%RH3．温度波动度：±0.5℃4．温度均匀度：±1℃5．湿度波动度：±5%RH（10摄氏度以下不控湿）6．温度、湿度可编程段数：根据需要可设置多段7．加热功率：300W-1000W8．压缩机功率：190W～450W9．压缩机动延时保护时间：3分钟左右10．噪音：＜70Db11．工作方式：连续运行（压缩机间歇工作）12．电源：220±22V、50±0.5HZ使用环境条件：温度0～30℃、湿度≤85%RH、气压86～106Kpa，周围要通风良好，且无强烈电磁场影响、无强烈震动、无高浓粉尘及腐蚀物、无阳光直射或其他热源幅物，地面要水平。
空调系统说明1、系列描述描述：机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市高可靠性、高灵活性、全寿命成本产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW应用范围：中、大型交换机房和移动机房计算机房和数据中心（IDC）高科技环境及实验室工业控制室和精密加工设备标准检测室和校准中心UPS和电池室生化培养室医院和检测室高适应性：多项节能设计多种送风方式，满足不同气流组织需求多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件适应R22、R407C等不同冷媒多种监控方式风冷冷凝器提供适合不同温度环境（包括低温启动）的配置风冷方式提供超远安装距离和超高落差的方案2、系列数据下送风风冷机组技术参数3、机组的特点●高可靠性、高节能性、全寿命低成本同等制冷量条件下，占地面积最小。
侧面及背面不需要维护空间，前面只需要600mm 维护空间可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）艾默生Copeland高效涡旋式压缩机，直接适合环保制冷剂（R407C）。
自适应风机系统，满足不同机外余压需求大面积V型蒸发器，快速除湿设计，确保节能独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量全中文图形显示屏iCOM强大的群控与通讯功能4、机组的设计风冷系统的室内机由压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等主要部件组成。
水冷系列还包括高效板式换热器、水流量调节阀。
室内侧制冷系统和水系统中可能涉及维护、更换的器件全部采用易拆卸的Rotalock连接方式，使维护更方便。
PEX风冷机组整机性能体现了高可靠性、高灵活性、高节能率、全寿命低成本。
PEX可靠性充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器等PEX高灵活性、高节能率充分体现在：iCOM智能控制系统；自适应风机系统；远红外加湿系统；全调速低噪声冷凝器；占地面积小；可拆卸搬运，全正面维护；可直接应用环保制冷剂等PEX全寿命成本充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；自适应风机系统；V型蒸发器；快速除湿系统；远红外加湿系统；全调速低噪声冷凝器等采用真正的模块化设计思路。
恒温恒湿空调施工方案一、项目概述二、设计方案1.系统需求分析根据使用环境的要求，确保室内恒定温度在20-25℃之间，并保持湿度在45%-65%之间。
同时，根据空间大小和使用需求，确定系统的制冷和制热负荷。
2.空调主机和末端装置设计选择适合的空调主机和末端装置，根据系统需求和使用环境的特点，采用恒压恒温供冷/供热方式，以满足不同季节的温度要求。
3.恒温恒湿系统设计根据需求，设计一套完整的恒温恒湿系统，包括恒温恒湿控制器、温湿度传感器、湿化器、除湿器等设备，以实现室内温湿度的精确控制。
4.风管系统设计根据建筑结构和使用需求，设计合理的风管系统布局，并选择适当的风管尺寸和风量，以保证空气均匀流通，并确保恒温恒湿效果。
5.空气净化系统设计为了提供清新的室内空气质量，设计一套空气净化系统，包括过滤器和空气净化设备，以去除室内空气中的颗粒物、细菌和有害气体。
三、施工步骤1.施工准备准备所需材料、工具和设备，并进行施工现场的布置和安全措施的落实。
2.预制及安装空调管道和风管系统根据设计方案和施工图纸，预制和安装空调管道和风管系统，包括空气供应管道和回风管道，确保管道的合理布局和连接。
3.安装空调主机和末端装置安装空调主机和末端装置，根据施工图纸和设备说明书，确保设备的正确安装和调试。
4.安装恒温恒湿设备和控制器安装恒温恒湿设备和控制器，根据设计方案和设备说明书，进行设备的正确接线和调试。
5.安装空气净化设备安装空气净化设备，包括过滤器和净化器，进行设备的正确安装和调试。
6.系统调试和测试进行系统的调试和测试，包括温度和湿度的调节、风量的调节和空气净化效果的检测，确保系统的正常运行和满足用户的需求。
7.系统验收和运行维护根据合同和设计要求，进行系统的验收，确保系统符合设计要求和用户的需求。
同时，提供运行维护培训和后期维护服务，以确保系统的长期稳定运行。
四、安全措施1.施工现场应设立相应的安全警示标志，保持施工场地的整洁有序，确保施工人员的安全。
恒温恒湿空调机组一、应用范围为了保证产品、设备的高质量、高精度、高纯度和高成品率，需要对环境空气的温度和湿度进行严格控制，对环境洁净度有一定的要求。
HTH系列洁净式恒温恒湿空调机是本公司在引进先进技朮的基础上，自行开发设计的一款品质优良产品,它充分考虑了工业上对温度、湿度、洁净度的要求，与组合式空调相比有着安装空间小、安装便洁、形式多样、洁净度高、初投资省等优点，已广泛应用于实验室、控制室、档案室、计量室、食品车间、纺织车间、医药车间、精密加工车间等场所。
本系列机组结构紧凑，在G3过滤效率的基础上本公司可进行非标设计使过滤效率达到F6,同时还可根据实际需要，对空气进行除臭、杀菌、芳香等多功能处理。
二、型号说明H T H A -12 D送风方式：UD-下回上送，UF-前回上送D-上回下送，UB-后回上送S-前回侧送制冷量：KW冷却方式：A-风冷型W-水冷型恒湿型恒温型惠康产品标志三、产品特性●机组设计灵活，惠康有直送风、上送风及下送风等多种方式，可方便的满足现场安装需要。
●惠康恒温恒湿空调采用骨架式结构，内部配件刚度更高，降低机组振动噪音，每一块壳板都粘贴了足够厚度的保温、消声材料，并且可以方便的拆掉。
●六匹以上机型均采用独立的双氟系统和三级电加热系统，使机组温、湿度调节更精细、更高效节能，达到控制精度。
●所有的机型均采用进口优质电极式加湿器，能够使用各种自来水，而且自来水可不经水处理而直接使用；加湿器可调蒸汽产量，使机组湿度调节非常精细，从而达到高的控制精度。
●风机采用前曲型多翼离心双吸叶轮，叶轮经动平衡检验，于长期运行无噪声振动现象，以确保高度送风效果；皮带轮传动可以灵活改变机组风量、机外余压等参数，以便与工程实际匹配；风机自带电动机调整板，可以方便的调校皮带松紧程度。
●灵巧简洁的设计使维护、保养极为方便，所有机组其配件均可从正前方直接检查、维修，并且无须停机。
●蒸发盘管采用高纯度无缝内螺纹紫铜管和铝质扰流鳍片经机械胀管使铜管与铝片紧密接合,以发挥最佳热传效果。
恒温恒湿控制器操作手册PAC2000前 言PAC2000通用恒温恒湿控制器是与恒温恒湿空气处理机组、单元式恒温恒湿空调机等配套的专用控制器，为正确使用PAC2000系统，在启动和操作空调器之前请仔细阅读本手册内容并注意高亮度显示文本。
读 者该操作手册为有一定的空调背景的技术人员、安装人员、设备调试人员。
获取更多资料微信搜索蓝领星球一 、 概述PAC2000 主要特点● 在机组动力满足要求和适当的环境下，温度控制精度可达到±0.50C ，湿度控制精度可达到 ±5%RH 的高精度控制。
● 标准配置为最大四个制冷系统、三组电加热或电动执行器，一组加湿器。
也可根据用户要求进行其他配置的设计。
● 两行液晶背光中文界面显示，最大汉字20字符，英文40字符 ● 通过面板上的9个键操作控制器 ● 单键开/停机，密码保护 ● 适时显示环境温度、湿度 ● 适时显示设备状态 ● 故障自动报警和显示 ● 定时启停机功能键盘功能● 操作面板布置料微信搜索蓝领星球●键功能F1键：启动/停止键F2键：显示环境温度，湿度F3键：显示设备状态F4键：参数设置F8(SHIFT+F4):故障列表ENTER键：写入新数据和确认信息SHIFT键：信搜索蓝领星球快速操作表获此表为标准型控制器操作指南，现场操作可能存在显示顺序上分歧，属正常。
二、操作步骤2.1．上电初始显示刚上电时，顺序出现如下显示延时数秒延时数秒， 显示主菜单2.2．如何启动机组如无故障，在任何窗口下，按一下F1键，机组开始启动，顺序出现如下显示：延时数秒，如无故障如出现故障，则显示故障信息，详细请参阅2.7 故障信息获资料索蓝领星球2.3．如何停止机组机组在运行状态，在任何窗口下，按一下F1键，机组开始顺序停止各运行设备，出现如下显示：停机时间（3-7 分钟）取决于当前设备的运行状态（当按了F1键停机后，会立即停止电加热和电加湿，然后根据判断周期逐次卸载压缩机，最后延时至风机自静时间到）。

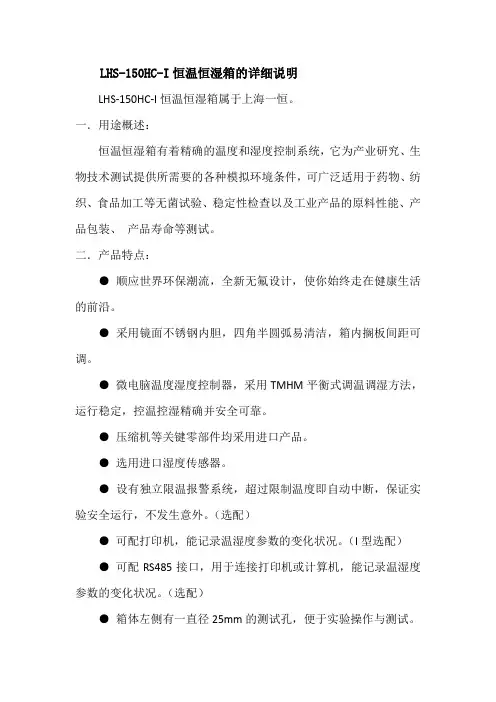

LHS-150HC-I恒温恒湿箱的详细说明
LHS-150HC-I恒温恒湿箱属于上海一恒。
一．用途概述：
恒温恒湿箱有着精确的温度和湿度控制系统，它为产业研究、生物技术测试提供所需要的各种模拟环境条件，可广泛适用于药物、纺织、食品加工等无菌试验、稳定性检查以及工业产品的原料性能、产品包装、产品寿命等测试。
二．产品特点：
●顺应世界环保潮流，全新无氟设计，使你始终走在健康生活的前沿。
●采用镜面不锈钢内胆，四角半圆弧易清洁，箱内搁板间距可调。
●微电脑温度湿度控制器，采用TMHM平衡式调温调湿方法，运行稳定，控温控湿精确并安全可靠。
●压缩机等关键零部件均采用进口产品。
●选用进口湿度传感器。
●设有独立限温报警系统，超过限制温度即自动中断，保证实验安全运行，不发生意外。
（选配）
●可配打印机，能记录温湿度参数的变化状况。
（I型选配）
●可配RS485接口，用于连接打印机或计算机，能记录温湿度参数的变化状况。
（选配）
●箱体左侧有一直径25mm的测试孔，便于实验操作与测试。
三．技术参数
I 型恒温恒湿箱，选用干湿球方式湿度传感器
注：性能参数测试在空载条件下为：环境温度20℃，环境湿度50%RH 四．选购件
1、独立限温控制器￥350元
2、RS232/485接口及通讯软件￥600
3、液晶程序控制器￥1500元
4、无线报警系统（短信报警系统）￥2500元
5、打印机￥3500元。

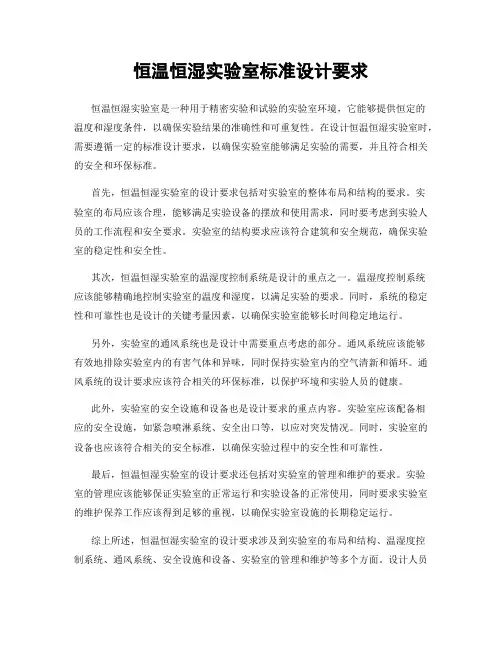

恒温恒湿实验室标准设计要求恒温恒湿实验室是一种用于精密实验和试验的实验室环境，它能够提供恒定的温度和湿度条件，以确保实验结果的准确性和可重复性。
