空压机基础知识word版本

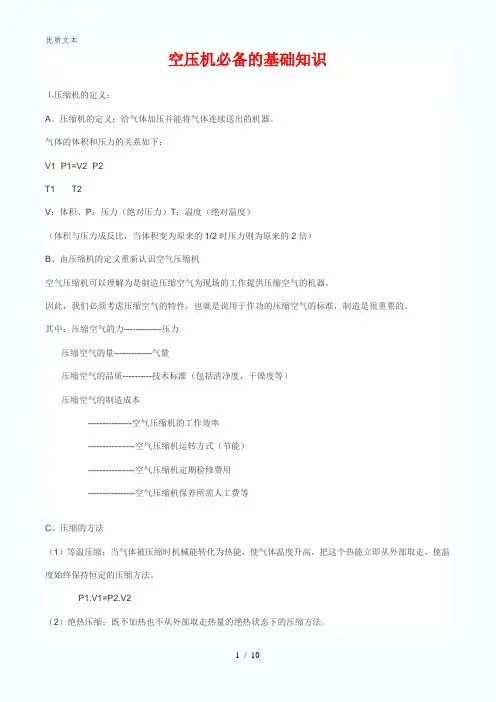

空压机必备的基础知识⒈压缩机的定义：A、压缩机的定义：给气体加压并能将气体连续送出的机器。

气体的体积和压力的关系如下：V1×P1=V2×P2T1 T2V：体积、P：压力（绝对压力）T：温度（绝对温度）（体积与压力成反比，当体积变为原来的1/2时压力则为原来的2倍）B、由压缩机的定义重新认识空气压缩机空气压缩机可以理解为是制造压缩空气为现场的工作提供压缩空气的机器。

因此，我们必须考虑压缩空气的特性，也就是说用于作功的压缩空气的标准，制造是很重要的。

其中：压缩空气的力-------------压力压缩空气的量-------------气量压缩空气的品质----------技术标准（包括清净度，干燥度等）压缩空气的制造成本---------------空气压缩机的工作效率----------------空气压缩机运转方式（节能）----------------空气压缩机定期检修费用----------------空气压缩机保养所需人工费等C、压缩的方法（1）等温压缩：当气体被压缩时机械能转化为热能，使气体温度升高，把这个热能立即从外部取走，使温度始终保持恒定的压缩方法。

P1.V1=P2.V2（2）绝热压缩：既不加热也不从外部取走热量的绝热状态下的压缩方法。

（3）多边曲线压缩（实际使用的压缩方法）：它是把产生的一部分热放散、与外部有热交换的、与等温压缩与绝热压缩不同的压缩方法。

2、压缩机的分类：A、按压缩方法分类：容积式：（1）往复式：有油润滑、无油润滑（2）回转式：螺杆式（有油润滑、无油润滑）滑片式双叶片式速度式：轴流式离心式（多叶片式、径向式、离心式）二者均为无油润滑。

B、按压力分类：压缩机：------出口表压力在0.1Mpa以上。

鼓风机：------出口压力在0.01Mpa到0.1Mpa之间。

风扇：--------出口表压力低于0.01Mpa备注：鼓风机、风扇常用于使气体流动，使气体密度增加的情况，压缩机常用于要利用压缩空气的“力”的场合。

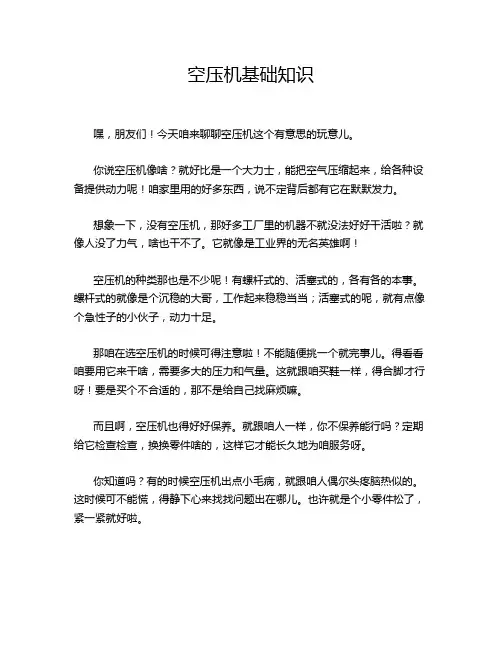

空压机基础知识嘿，朋友们！今天咱来聊聊空压机这个有意思的玩意儿。

你说空压机像啥？就好比是一个大力士，能把空气压缩起来，给各种设备提供动力呢！咱家里用的好多东西，说不定背后都有它在默默发力。

想象一下，没有空压机，那好多工厂里的机器不就没法好好干活啦？就像人没了力气，啥也干不了。

它就像是工业界的无名英雄啊！空压机的种类那也是不少呢！有螺杆式的、活塞式的，各有各的本事。

螺杆式的就像是个沉稳的大哥，工作起来稳稳当当；活塞式的呢，就有点像个急性子的小伙子，动力十足。

那咱在选空压机的时候可得注意啦！不能随便挑一个就完事儿。

得看看咱要用它来干啥，需要多大的压力和气量。

这就跟咱买鞋一样，得合脚才行呀！要是买个不合适的，那不是给自己找麻烦嘛。

而且啊，空压机也得好好保养。

就跟咱人一样，你不保养能行吗？定期给它检查检查，换换零件啥的，这样它才能长久地为咱服务呀。

你知道吗？有的时候空压机出点小毛病，就跟咱人偶尔头疼脑热似的。

这时候可不能慌，得静下心来找找问题出在哪儿。

也许就是个小零件松了，紧一紧就好啦。

在使用空压机的过程中，咱还得注意安全呢！这可不是开玩笑的，它的压力可不小。

要是不小心操作，那后果可不堪设想。

所以啊，一定要按照说明书来，可别自己瞎捣鼓。

我记得有一次，一个朋友的工厂里空压机出了点问题，大家都着急忙慌的。

后来找了个懂行的师傅来，三下五除二就给解决了。

这说明啥？说明专业的事儿还得专业的人来干呀！总之呢，空压机这个东西看着不起眼，实则作用大着呢！咱得重视它，了解它，才能让它更好地为咱服务呀！它就像是我们工作和生活中的一个好帮手，只要我们善待它，它就会给我们带来意想不到的收获。

所以啊，大家可别小瞧了这个小小的空压机哦！。

空压机基础知识1. 空压机的定义和作用空压机是一种用于压缩空气的机械设备，通过将大气中的空气压缩并存储，将其压缩成高压空气，用于各种工业和商业应用中。

空压机是工业领域中常用的设备，广泛应用于气动工具、机械设备和制造过程中的气体驱动系统等。

2. 空压机的工作原理空压机的工作原理基于压缩气体的物理性质。

典型的空压机包括以下组件：2.1 压缩机压缩机是空压机的核心部件，用于将大气中的空气压缩成高压空气。

常见的压缩机类型包括活塞式压缩机、螺杆式压缩机和离心式压缩机。

•活塞式压缩机：利用活塞的往复运动，通过机械压缩将空气压缩成高压气体。

•螺杆式压缩机：通过螺杆的旋转，将空气压缩成高压气体。

•离心式压缩机：利用离心力，将空气压缩成高压气体。

2.2 驱动系统驱动系统用于提供能源，驱动空压机的运行。

常见的驱动系统包括电动驱动和内燃机驱动。

•电动驱动：使用电动机作为动力源，通过电能驱动空压机的压缩机部分工作。

•内燃机驱动：使用内燃机作为动力源，通过燃烧燃料产生的功率驱动空压机的压缩机部分工作。

2.3 冷却系统冷却系统用于降低空压机工作时产生的热量，以确保空压机的正常运行。

常见的冷却方式包括空气冷却和水冷却。

•空气冷却：通过风扇将空气压缩机产生的热量散发到周围环境中。

•水冷却：通过循环水将空气压缩机产生的热量导出，以降低温度。

3. 空压机的分类根据不同的分类标准，空压机可以分为多种类型。

以下是一些常见的空压机分类方式：3.1 压缩方式根据压缩方式不同，空压机可分为：•正压式空压机：压缩机在大气压力以上工作，将空气压缩成高压气体。

•负压式空压机：压缩机在真空状态下运行，将空气吸入并加压。

3.2 压缩介质根据压缩介质不同，空压机可分为：•气体空压机：用于压缩气体，例如空气压缩机。

•液体空压机：用于压缩液体，例如液压机。

3.3 驱动方式根据驱动方式不同，空压机可分为：•电动空压机：使用电动机作为动力源。

•内燃机空压机：使用内燃机作为动力源。

空压机基础培训一、空压机的基本概念和分类1. 空压机的概念空压机是一种能将空气压缩储存并释放能量的机器设备。

它的主要作用是将大气中的空气压缩，使其成为高压气体，用于工业生产和生活中的各种需要。

2. 空压机的分类根据压缩机的工作原理和结构特点，空压机可以分为往复式压缩机、螺杆式压缩机和离心式压缩机三种。

（1）往复式压缩机往复式压缩机是一种通过活塞的往复运动，将气体压缩至高压的空压机，其工作原理类似于内燃机。

它具有结构简单、维护方便等优点，但效率相对较低。

（2）螺杆式压缩机螺杆式空压机是一种通过两个旋转的螺杆将气体压缩至高压的空压机，其工作原理类似于涡轮机。

它具有体积小、效率高等优点，广泛应用于工业生产中。

（3）离心式压缩机离心式空压机是一种通过离心力将气体压缩至高压的空压机，其工作原理类似于离心泵。

它具有噪音小、振动小等优点，适合于一些对环境要求较高的场合。

二、空压机的工作原理和组成1. 空压机的工作原理空压机的工作原理是通过增加气体的密度，使得气体分子之间的碰撞次数增加，从而将气体的压力增加。

在压缩机内部，气体受到机械装置的作用，从而实现气体的压缩。

2. 空压机的组成空压机主要由压缩机、冷却器、滤清器、储气罐、排气系统等组成。

（1）压缩机压缩机是空压机的核心部件，其作用是将大气中的空气压缩成高压气体。

（2）冷却器冷却器主要是对压缩机产生的热量进行散热，使得压缩机工作温度不会过高。

（3）滤清器滤清器是用于对空气进行过滤和除湿处理的设备，可以有效防止压缩机被灰尘、杂质等污染。

（4）储气罐储气罐是用于存储压缩空气，并平稳供给系统中需要的生产设备。

三、空压机的维护和保养1. 空压机的维护空压机的维护包括日常检查、定期保养和故障排除等内容。

（1）日常检查日常检查主要是对空压机的工作状态进行监视，包括气压、温度、振动等指标的监测。

（2）定期保养定期保养主要是对空压机的各个部件进行检查和调整，以确保设备的正常运行。

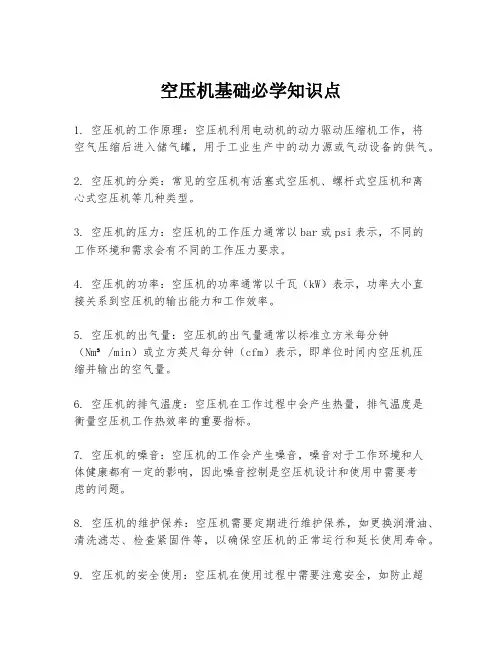

空压机基础必学知识点
1. 空压机的工作原理：空压机利用电动机的动力驱动压缩机工作，将
空气压缩后进入储气罐，用于工业生产中的动力源或气动设备的供气。

2. 空压机的分类：常见的空压机有活塞式空压机、螺杆式空压机和离
心式空压机等几种类型。

3. 空压机的压力：空压机的工作压力通常以bar或psi表示，不同的
工作环境和需求会有不同的工作压力要求。

4. 空压机的功率：空压机的功率通常以千瓦（kW）表示，功率大小直
接关系到空压机的输出能力和工作效率。

5. 空压机的出气量：空压机的出气量通常以标准立方米每分钟
（Nm³/min）或立方英尺每分钟（cfm）表示，即单位时间内空压机压
缩并输出的空气量。

6. 空压机的排气温度：空压机在工作过程中会产生热量，排气温度是
衡量空压机工作热效率的重要指标。

7. 空压机的噪音：空压机的工作会产生噪音，噪音对于工作环境和人
体健康都有一定的影响，因此噪音控制是空压机设计和使用中需要考
虑的问题。

8. 空压机的维护保养：空压机需要定期进行维护保养，如更换润滑油、清洗滤芯、检查紧固件等，以确保空压机的正常运行和延长使用寿命。

9. 空压机的安全使用：空压机在使用过程中需要注意安全，如防止超
载运行、定期检查安全阀和压力表、正确操作开关等，以防止事故发生。

10. 空压机的节能减排：空压机的能效是衡量其经济性和环保性的重要指标，节能减排是空压机使用和管理的关键内容。

第一章空气压缩机工作原理及使用第一节工作原理驱动机启动后,经三角胶带，带动压缩机曲轴旋转,通过曲柄杆机构转化为活塞在气缸内作往复运动。

当活塞由盖侧向轴运动时,气缸容积增大,缸内压力低于大气压力，外界空气经滤清器,吸气阀进入气缸;到达下止点后，活塞由轴侧向盖侧运动,吸气阀关闭,气缸容积逐渐变小,缸内空气被压缩,压力升高，当压力达到一定值时,排气阀被顶开,压缩空气经管路进入储气罐内,如此压缩机周而复始地工作,不断地向储气罐内输送压缩空气,使罐内压力逐渐增大，从而获得所需的压缩空气.第二节空压机的安装、起动、运转和停车(一)机器的安放空压机应安放在空气流通、光线充足、四周平坦的地方，以便操作管理和保证风冷效果。

(二)开机前的检查和准备1、检查机器各部位是否处于正常状态,紧固件有否松动等。

２、加注润滑油：空压机冬季用13号、夏季用１9号压缩机油,加油至视油窗2／３处为宜。

注意:在气温较低地区,应防止润滑油凝结。

3、用手盘动空压机风扇2-３转,检查有无障碍感或异常声响。

4、打开储气罐上的输气闸阀，使其处于全开状态。

5、对电动空压机，由电工决定起动方式,接线后先作点起动,检查曲轴旋转方向是否如安全罩上的箭头所示;对柴动空压机，还要按柴油机说明书对柴油机进行检查、准备．（三)起动（1）起动电动机,并注意电动机的转向是否正确;（2）待电动机运转正常后勤工作,逐渐打开减荷阀,使空压机投入正常运转。

(四)运转中注意事项（1）注意各部声响和震动情况;（2）注意检查注油器油室的油量是否足够,机身油池内的油面是否在油标尺规定的范围内,各部供油情况是否良好；（3）注意检查电气仪表的读数和电动机的温度；（4）空压机每工作两小时,将中间冷却器、后冷却器内的油水排放一次;每班将风包内的油水排放一次。

（5）注意检查各部温度和压力表的读数;①润滑油压力在（1。

４7～2.45)×105N／m2, 但不低于0。

981×１05N／m2;②冷却水最高排水温度不超过40℃；③机身内油温不超过６０℃；④各级排气温度不超过１60℃;⑤一级压力表和二级压力表读数在规定范围内。

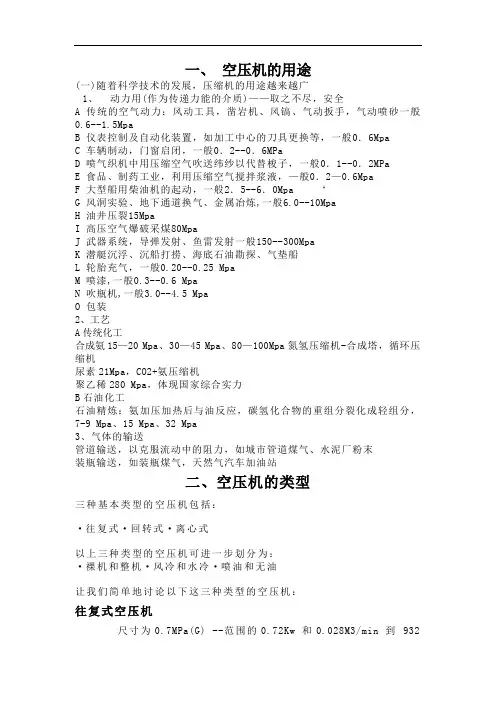

一、空压机的用途(一)随着科学技术的发展，压缩机的用途越来越广1、动力用(作为传递力能的介质)——取之不尽，安全A 传统的空气动力：风动工具，凿岩机、风镐、气动扳手，气动喷砂一般0.6--1.5MpaB 仪表控制及自动化装置，如加工中心的刀具更换等，一般0．6MpaC 车辆制动，门窗启闭，一般0．2--0．6MPaD 喷气织机中用压缩空气吹送纬纱以代替梭子，一般0．1--0．2MPaE 食品、制药工业，利用压缩空气搅拌浆液，—般0．2—0.6MpaF 大型船用柴油机的起动，一般2．5--6．0Mpa ‘G 风洞实验、地下通道换气、金属冶炼,一般6.0--10MpaH 油井压裂15MpaI 高压空气爆破采煤80MpaJ 武器系统，导弹发射、鱼雷发射一般150--300MpaK 潜艇沉浮、沉船打捞、海底石油勘探、气垫船L 轮胎充气，一般0.20--0.25 MpaM 喷漆,一般0.3--0.6 MpaN 吹瓶机,一般3.0--4.5 MpaO 包装2、工艺A传统化工合成氨15—20 Mpa、30—45 Mpa、80—100Mpa氮氢压缩机-合成塔，循环压缩机尿素21Mpa，CO2+氨压缩机聚乙稀280 Mpa，体现国家综合实力B石油化工石油精炼：氨加压加热后与油反应，碳氢化合物的重组分裂化成轻组分，7-9 Mpa、15 Mpa、32 Mpa3、气体的输送管道输送，以克服流动中的阻力，如城市管道煤气、水泥厂粉末装瓶输送，如装瓶煤气，天然气汽车加油站二、空压机的类型三种基本类型的空压机包括：·往复式·回转式·离心式以上三种类型的空压机可进一步划分为：·裸机和整机·风冷和水冷·喷油和无油让我们简单地讨论以下这三种类型的空压机：往复式空压机尺寸为0.7MPa(G) --范围的0.72Kw 和0.028M3/min 到932Kw和176.4M3/min往复式空压机是变容式压缩机。

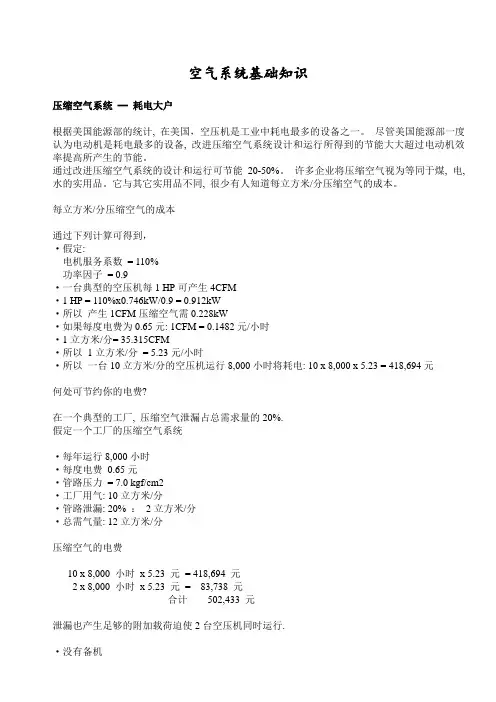

空气系统基础知识压缩空气系统━耗电大户根据美国能源部的统计, 在美国，空压机是工业中耗电最多的设备之一。

尽管美国能源部一度认为电动机是耗电最多的设备, 改进压缩空气系统设计和运行所得到的节能大大超过电动机效率提高所产生的节能。

通过改进压缩空气系统的设计和运行可节能20-50%。

许多企业将压缩空气视为等同于煤, 电, 水的实用品。

它与其它实用品不同, 很少有人知道每立方米/分压缩空气的成本。

每立方米/分压缩空气的成本通过下列计算可得到，·假定:电机服务系数= 110%功率因子= 0.9·一台典型的空压机每1 HP可产生4CFM·1 HP = 110%x0.746kW/0.9 = 0.912kW·所以产生1CFM压缩空气需0.228kW·如果每度电费为0.65元: 1CFM = 0.1482元/小时·1立方米/分= 35.315CFM·所以1立方米/分= 5.23元/小时·所以一台10立方米/分的空压机运行8,000小时将耗电: 10 x 8,000 x 5.23 = 418,694元何处可节约你的电费?在一个典型的工厂, 压缩空气泄漏占总需求量的20%.假定一个工厂的压缩空气系统·每年运行8,000小时·每度电费0.65元·管路压力= 7.0 kgf/cm2·工厂用气: 10立方米/分·管路泄漏: 20% ：2立方米/分·总需气量: 12立方米/分压缩空气的电费10 x 8,000 小时x 5.23 元= 418,694 元2 x 8,000 小时x 5.23 元= 83,738 元合计502,433 元泄漏也产生足够的附加载荷迫使2台空压机同时运行.·没有备机·不能对任何一台进行维护保养在7.0 kgf/cm2压力下产生2立方米/分泄漏所需的漏气点:·3个3mm 泄漏点: 2.2 立方米/分, 或·1个6mm 泄漏点: 2.832 立方米/分那么您企业的管路中有几个泄漏点?压缩空气基本理论压缩和压缩比1、压缩绝热压缩是一种在压缩过程中气体热量不产生明显传入或传出的压缩过程。

1 空压机控制面板说明1.1 监控器的功能监控器经过液晶显示器 (LCD , 能够显示机组的温度、压力、运行时间及工作状态。

操作人员能够经过监控器面板上的键盘来控制压缩机 , 设定控制参数 , 还可以选择显示所需的参数。

系统图上的指示灯反应各显示参数所在的地点。

灯光闪耀表示报警 , 操作人员一定熟习监控器面板上各样标志的含义 ;对面板上显示的参数和信号应能作出正确的判断。

1.2 键盘的功能“ O 停”机——手动停机和除去故障信号。

“ I 持”续运行——在无故障信号的状况下起动机组。

如机组正在运行 , 能除去故障信号。

自动——在无故障信号的状况下起动机组,同时 ,选择自动运行模式。

显示——显示压力 ,温度及其它状态参数 (1.8.3 节状态显示。

编程——进入编程模式 ,可改正某些控制参数的设定值(见参数设定节。

向上箭头——在状态显示模式下用于改正所显示的参数 , 在参设定模式下用于增加参数的设定值。

向下箭头、指示灯测试——在状态显示模式下用于改正所显示的参数。

在参数设定模式下用于减小参数的设定值。

在缺省模式下用于测试各指示灯。

按下该键后 , 全部正常的指示灯都应亮三秒钟。

1.3 状态显示在缺省的状况下 , 显示器上显示二排数据 , 上边一排表示系统的状态 , 下边一排表示管线压力(P2 和排气温度 (T1。

以下是可能显示的系统状态。

(参数的单位 :温度为℃ ,压力为 bar 。

※停机 (STOP ——机组停止运行。

※待机 (STANDBY ——机组临时停止运行。

在停电或卸载计时器动作的状况下,机组进入待机状态。

注意 ,在该状态下的机组 ,随时都可能再起动。

※起动 (STARTING ——机组正在起动。

※卸载 (OFF LOAD ——机组处于卸载状态。

※加载 (ON LOAD ——机组处于加载状态。

※满载 (FULL LOAD ——机组满载运行。

该状态仅在联机控制时才会显示。

※遥控停机 (RTM STOP ——机组停止运行。

空压机相关知识点总结第一部分：空压机的工作原理空压机通过将大量的空气压缩成高压气体，然后储存起来以备使用。

其工作原理与内燃机类似，但是利用空气而不是燃料。

空压机的工作原理可以分为以下几个步骤：1. 吸气：当活塞向下运动时，气体通过进气阀进入空压机的气缸中。

2. 压缩：当活塞向上运动时，气体被压缩成高压气体。

3. 排气：一旦气体被压缩到设定的压力，活塞会打开排气阀，将高压气体排出到储气罐中。

4. 储存：高压气体被储存在储气罐中，以备使用。

第二部分：空压机的类型空压机有多种类型，每种类型都有其适用的场景和特点。

以下是一些主要的空压机类型：1. 往复式空压机：这种空压机利用活塞上下运动来压缩空气。

它们通常比较简单、结构紧凑，但是也比较受限于功率和效率。

2. 螺杆式空压机：这种空压机通过两个螺杆的旋转来将空气压缩。

它们通常更适用于大型工业应用，因为它们能够提供更大的功率和稳定的压缩效率。

3.离心式空压机：这种空压机利用离心力将气体压缩，它们通常具有很高的效率和可靠性，适用于大规模工业生产。

第三部分：空压机的应用领域空压机广泛应用于各种领域，包括工业生产、汽车维修、医疗设备等。

以下是一些典型的应用场景：1. 工业生产：空压机被用来为生产线提供动力，并且可以为各种设备，如气动工具、喷漆枪、气动钻等提供动力。

2. 汽车维修：在汽车修理厂，空压机可以为气动工具和打气筒提供动力，例如使用气压冲击扳手、气压钻等。

3. 医疗设备：医疗行业也使用空压机来为一些医疗设备提供动力，如氧气供应系统和呼吸机等。

第四部分：空压机的维护和保养对于空压机的维护和保养是至关重要的，它能确保空压机的正常运行，延长设备的使用寿命。

以下是一些常见的维护和保养措施：1. 定期更换滤芯：滤芯会随着时间的推移而被灰尘和杂质堵塞，因此必须定期更换。

2. 定期检查和紧固螺丝：空压机中的螺丝和管道连接处必须定期检查，以确保设备的安全和稳固。

3. 定期排水：空压机的储气罐中会积聚水汽，必须定期对其进行排水，避免水汽对设备造成损害。

目录第１章入门篇 (4)１．１大气压的特征 (4)１．２压力的表示 (4)１．３压力相关的2个基本法则 (5)１．４大气压系统的构成 (5)１．５空压回路的特征 (7)第２章空压机器的构造和作动 (8)２．１空气压缩发生装置 (8)２．１．1空气压缩机（air-compressor） (8)２．１．２压缩后的降温装置 (8)２．１．３气罐（air-tank） (9)２．２空气压缩清洁化机器 (9)２．２．１主线过滤 (10)２．２．２冷冻式干燥器 (11)２．２．３空气压过滤 (11)２．２．４鼓风分离器 (12)２．３空气压缩辅助机器 (12)２．３．１减压阀（regulator） (12)２．３．２注油器 (13)２．３．３空气单元机（参考机器） (13)２．４空气压缩控制机器 (14)２．４．１方向控制阀（valve） (14)２．４．１．１入口数的种类 (14)２．４．１．２位置数的种类 (15)２．４．１．３阀门的动作 (15)２．４．１．４方向控制阀（valve）的切换操作 (16)２．４．１．５阀门的构造 (17)２．４．２速度控制阀（speed-controlor） (18)２．５气缸 (19)２．５．１气缸的构造（复动形） (20)２．５．２气缸的附加机能 (22)２．５．２．１自动按钮 (22)２．５．２．２缓冲 (23)２．６机器的接续 (24)２．５．１管道材 (24)２．５．２接口 (25)第３章参考文献 (27)第１章入门篇１．１大气压的特征空气具有可压缩性。

将从大气中被压缩的空气成为「压缩空气」。

压缩空气是用空气压缩机（air compressor）制成的。

被压缩的空气从管道流到作业场所被使用。

当然、即使被压缩了空气的性质并没有发生变化、作为能源的安全性很高、无公害。

１．２压力的表示虽然空气的压缩状态用眼睛是看不到的、但是用压力能够表示出来。

空气的压力是空气产生的力、决定了「受力面积」和「产生的力的单位」就可以用具体的数值表示出来。
