单体液压支柱单体液压支柱是一种外供液恒阻式支柱，它具有恒定不变的工作阻力，以适应于不同采煤工作、不同顶板条件、不同矿山压力的要求。
它与不同规格的金属铰接顶梁或长排梁配合，可适用于在煤层倾角在35º以下的任何采煤工作面。
对有冲击地压的采煤工作面，支柱可以更换大流量的三用阀，以满足其支护要求。
外注式普通型单体液压支柱（代表型号：DW22-300/100）：采用冷拔钢管铸造，工作液体为2%乳化油或者井下中性水，需要外接设备（乳化液泵站）才能进行工作，以泵站为动力源，通过管路系统和注液枪来实现升柱。
价格最低，重量重，使用麻烦。
单体液压支柱：型号最大高度m行程mm工作阻力KN自重油缸内径mmDW06-300/100 0.6 150 300 23100 DW08-300/100 0.8 227 300 26DW10-300/100 1 320 300 32DW12-300/100 1.2 413 300 36DW14-300/100 1.4 505 300 39DW16-300/100 1.6 600 300 43DW18-300/100 1.8 695 300 47DW20-300/100 2 765 300 49DW22-300/100 2.2 800 300 55DW25-250/100 2.5 800 250 58DW28-250/100 2.8 800 250 70DW31.5-200/100 3.15 800 200 76DW35-150/100 3.5 800 150 82DW38-180/110 3.8 800 180 100DW40-180/110 4 800 180 110110 DW42-180/110 4.2 800 180 120DW45-180/110 4.5 800 180 130。
伴随着经济及科技的发展，我们的矿业工程施工愈来愈多，矿业工程施工一增加，随之所需的矿业机械设备也就越来越多了。
像挖掘机、混凝土搅拌机以及起重机这些常用的大型工程机械设备就不必多说了，大家都知道，小编想说的是常用于煤矿中做为支护设备的单体液压支柱。
说起单体液压支柱，它是一种新环保型的支护配备，既可与金属铰接顶梁配套用于高级普采和选用工作面支护顶板以及综合机械化采煤工作面支护端头，也可独自做点柱或其它临时性支护用。
单体液压支柱应用如此的广泛，是因为他又不同的分类，为了大家更好地了解单体液压支柱，小编为朋友们介绍几种常见的单体液压支柱。
一、DN型内注式单体液压支柱DN型内注式单体液压支柱为恒阻式支柱，它适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、使用范围广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。
二、玻璃钢型单体液压支柱玻璃钢单体液压支柱为临时支护设备，是煤矿行业进行巷道掘进、巷道维修中进行超前支护和临时支护的新型装备。
该产品以乳化液或静压水为工作介质，由于关键零部件（活柱、缸筒、底座、复位弹簧等）采用领先的防腐工艺，有一定的耐酸、耐碱性，适用于不同的工作环境。
三、DWX型悬浮式单体液压支柱DWX型悬浮式单体液压支柱具有工作阻力大、重量轻、使用寿命长、工作行程大、使用成本低、维修维护费用低、操作使用方便、使用范围广和稳定性好等特点，并可满足各种工况的技术要求。
DWX型支柱可用于采高0.5米至4.5米的煤层工作面；其缸径有100、90、80、63系列，根据煤层采高、顶板压力可灵活、经济地选择，是替代DZ型单体液压支柱，微、急、增阻摩擦支柱与木支柱的上佳产品。
四、DWB轻型单体液压支柱DWB轻型单体液压支柱为外注恒阻式临时支柱，它主要用于煤矿开掘端头的临时支护，也可用于其它矿山和岩土工程中需要临时支护的场合，本产品采用轻质复合材料制作而成。
可利用煤矿静压水使其工作，具有重量轻耐腐蚀易操作等特点。
矿用液压单体液压支柱相关知识概述矿用液压单体液压支柱是一种常见的矿用设备，用于煤矿和矿山开采的液压支柱，通常由众多的单体液压支柱逐层组成。
这种设备可以有效地支撑矿山墙体和天花板，使之稳定并保护采矿者的安全。
本文将概述矿用液压单体液压支柱的相关知识。
一、矿用液压单体液压支柱的工作原理矿用液压单体液压支柱是一种由液压组件、机械部件和控制系统组成的设备。
其工作原理如下：1. 液压组件矿用液压单体液压支柱主要是由液压油缸、液压隔膜泵、液压油箱和压力调节器等液压组件构成的。
液压油缸是能够伸缩的金属部件，通过该部件的伸缩来实现支撑矿山墙体和天花板的作用。
液压隔膜泵能够将液压油缸内的压力转化为流量，从而实现搬运液体介质的作用。
液压油箱则是液压介质的存储和散热的场所，同时还要具有抗腐蚀和防漏的作用。
压力调节器则是能够调节液压系统内液体的压力，从而保证整个系统的工作稳定性。
2. 机械部件矿用液压单体液压支柱的机械部件主要包括钢制支柱、卡环、托架、联轴器、连接螺栓等。
钢制支柱是整个设备的支柱主体部件，通过其能够实现煤矿墙体和天花板的支撑功能。
卡环和托架则是负责将液压油缸固定在支柱上，从而保证它们的连续性和稳定性。
联轴器和连接螺栓是用来连接各个液压组件和机械部件的。
3. 控制系统矿用液压单体液压支柱的控制系统是由由主缸阀、附加缸阀、联动管和传感器等组成的。
主缸阀和附加缸阀是液压系统的关键部件，通过开启或关闭它们，可以控制压力、流量和各个液压油缸的工作状态。
联动管则是将各个部件连接到一起的管道，它能够负责将控制信号传递到液压油缸和液压隔膜泵中。
二、矿用液压单体液压支柱的优势1. 能够提高采矿效率使用矿用液压单体液压支柱可以减少煤矿采矿过程中的安全风险，提高采矿效率。
这种设备可以通过迅速支撑住煤炭的墙壁和天花板，使采矿过程更加安全和高效。
2. 能够降低能耗由于矿用液压单体液压支柱的工作原理是由液压油缸支撑煤矿墙体和天花板，因此不需要外部能源。
单体液压支柱的使用说明一、基本构造单体液压支柱一般由底座、柱体、活塞和液压缸等部分组成。
底座通常是由坚固的材料制成，能够承受压力；柱体是支撑杆，可与活塞连接，并为支撑提供稳定的力量；活塞是支撑柱体的核心部件，通常由高强度的金属材料制成，能够承受较大的压力；液压缸是控制液压系统的核心部件，通过控制压力和流量来实现对活塞的运动控制。
二、使用方法1.安装：首先选择合适的地方安装单体液压支柱，确保底座稳固。
将支柱垂直插入底座的孔中，并与液压缸连接，确保连接紧密，防止漏油。
2.准备工作：在使用前，先检查液压油的量，确保液压系统正常工作。
同时，确认液压系统中没有杂质或气泡，否则会影响支柱的工作效果。
在开始工作之前，还需检查支柱的各个部件是否紧固，特别是活塞部分。
3.操作：在使用单体液压支柱前，先调整液压缸的压力和流量。
通常情况下，压力调节在25-60MPa之间。
然后，打开液压泵，液压油开始注入液压缸，使活塞开始运动。
4.调整高度：单体液压支柱的高度可以通过活塞的上下运动来实现。
当需要调整高度时，可使用调节阀进行调整。
当活塞达到需要的高度时，将调节阀关闭，以防止活塞意外下降。
5.固定支柱：在完成高度调整后，根据需要可将支柱固定在所需位置。
可以使用螺栓或夹具等方式，将支柱与周围结构紧密连接，确保支柱不会意外移动。
三、注意事项1.使用前，务必仔细阅读产品说明书，了解液压支柱的性能和使用方法。
2.确保液压系统的压力和流量调整合适，否则会影响支柱的工作效果。
3.在使用液压支柱时，避免超过其承载能力范围，以防止支柱发生变形或损坏。
4.在液压支柱工作过程中，应定期检查液压油的质量和液位，及时更换或补充液压油。
5.在固定支柱时，要确保周围结构的稳固性和牢固性，以确保支柱的支撑稳定性。
6.在使用过程中，如发现液压支柱有异常现象，应立即停止使用，并进行检查和维修。
四、维护保养1.定期检查液压支柱的各个部件是否正常，如活塞、密封件等，如有损坏或磨损应及时更换。
单体液压支柱型号详解 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
单体液压支柱型号详解单体液压支柱是一种新环保型的支护装备，既可与金属铰接顶梁配套用于高档普采和炮采用工作面支护顶板以及综采工作面支护端头，也可单独做点柱或其它临时性支护用。
单体液压支柱和金属铰接顶梁柱配合，可适用于煤层倾角在35°以下的任何采煤工作面。
从整体上来讲单体液压支柱具有体积小、支设高度高、支护可靠、使用维护方便且综合成本低的优点。
在国内，单体液压支柱的类型主要分为四种：包括悬浮式单体液压支柱、双伸缩悬浮单体液压支柱、DN内注式单体液压支柱和玻璃钢单体液压支柱等。
此外单体液压支柱的缸径不同，性能和承重也会有差异，下面就以山东瀚业为例详细罗列单体液压支柱不同缸径的不同数值。
1、110mm悬浮式单体液压支柱
2、100mm悬浮式单体液压支柱
3、80mm水介质单体液压支柱
4、63mmDW单体液压支柱
5、双伸缩单体液压支柱
以上就是瀚业不同缸径的单体液压支柱产生的数据差异，而且同样缸径不同类型的单体液压支柱也会产生数据上的差异。
所以在实际使用过程中，需要结合实际情况，合理地使用单体液压支柱，避免造成设备设计和使用上的浪费。
单体液压支柱的分类有哪些呢
单体液压支柱按其供液方式不同，分为外注式和内注式支柱。
按工作行程不同，支柱分为单伸缩支柱和双伸缩支柱。
按使用材质不同，支柱分为钢质支柱和轻合金支柱。
具体信息请继续往下看。
1、内注式单体液压支柱
内注式单体液压支柱在人力作用下靠支柱内部液体循环达到支撑顶板的目的。
其主要由顶盖、通气阀、安全阀、活柱体、油缸体、支柱活塞、曲柄滑块机构等零件组成。
2、外注式单体液压支柱
外注式单体液压支柱是往工作面乳化液泵站提供的压力液体作用下达到支撑顶板目的的，也包括升柱与初撑、承载、卸载回柱三个过程ymjt01。
外注式单体液压支柱结构主要由顶盖、加长段、圆弧焊缝、三用阀、柱头、圆弧焊缝、手把体、活柱、油缸、复位弹簧、活塞、底座等组成。
3、悬浮式单体液压支柱
亿煤悬浮式单体液压支柱其克服了活塞式单体液压支柱存在的焊缝断裂、内泄漏、操作不便等缺陷，实现了无焊缝、无柱头、无活塞的结构，具有工作行程大、使用范围广、抗偏载能力强、使用安全可靠等特点，在生产实践中得到了良好的应用效果。
悬浮式单体液压支柱分为单伸缩和双伸缩支柱两大类。
4、双伸缩悬浮式单体液压支柱
双伸缩悬浮式单体液压支柱主要由顶盖、悬浮盖、活柱、套缸、手把阀体、油缸、中缸、复位弹簧、底座、三用阀等零部件组成。
5、单伸缩悬浮式单体液压支柱
单伸缩悬浮式单体液压支柱结构主要由顶盖、悬浮盖、活柱、手把阀体、油缸、复位弹簧、底座、三用阀等零部件组成。
包括升柱和初撑、承载、卸载回柱式个过程，支柱的控制由三用阀完成。

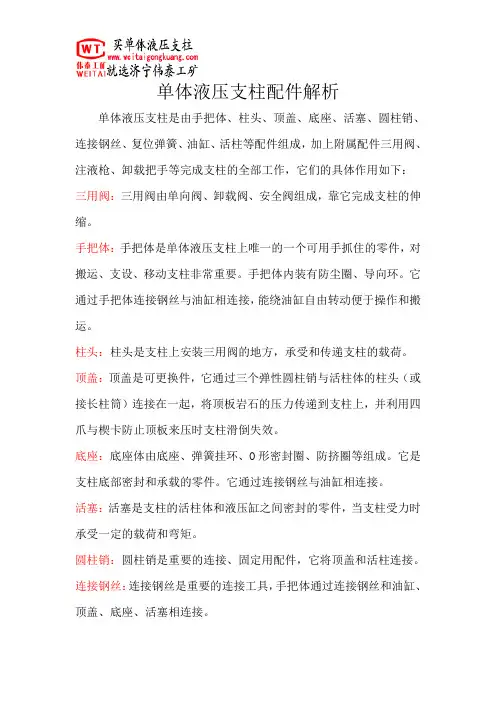

单体液压支柱配件解析单体液压支柱是由手把体、柱头、顶盖、底座、活塞、圆柱销、连接钢丝、复位弹簧、油缸、活柱等配件组成，加上附属配件三用阀、注液枪、卸载把手等完成支柱的全部工作，它们的具体作用如下：三用阀：三用阀由单向阀、卸载阀、安全阀组成，靠它完成支柱的伸缩。
手把体：手把体是单体液压支柱上唯一的一个可用手抓住的零件，对搬运、支设、移动支柱非常重要。
手把体内装有防尘圈、导向环。
它通过手把体连接钢丝与油缸相连接，能绕油缸自由转动便于操作和搬运。
柱头：柱头是支柱上安装三用阀的地方，承受和传递支柱的载荷。
顶盖：顶盖是可更换件，它通过三个弹性圆柱销与活柱体的柱头（或接长柱筒）连接在一起，将顶板岩石的压力传递到支柱上，并利用四爪与楔卡防止顶板来压时支柱滑倒失效。
底座：底座体由底座、弹簧挂环、O形密封圈、防挤圈等组成。
它是支柱底部密封和承载的零件。
它通过连接钢丝与油缸相连接。
活塞：活塞是支柱的活柱体和液压缸之间密封的零件，当支柱受力时承受一定的载荷和弯矩。
圆柱销：圆柱销是重要的连接、固定用配件，它将顶盖和活柱连接。
连接钢丝：连接钢丝是重要的连接工具，手把体通过连接钢丝和油缸、顶盖、底座、活塞相连接。
复位弹簧：复位弹簧是单体液压支柱在进行回收时，使活柱筒快速回缩的重要零件。
油缸：油缸是支柱下部承载杆件。
活柱：活柱体是支柱上部承载杆件。
根据油缸的外径可以确定出活柱的内外径。
注液枪：注液枪是向支柱供液的主要工具，由注液管、锁紧套、手把、顶杆、隔离套、单向阀等构成。
卸载把手：转动卸载手把，推动阀套轴向移动，卸载阀开启，支柱内的乳化液外溢，活柱在自重和复位弹簧作用下回缩。
注：本文由济宁伟泰工矿设备有限公司提供。

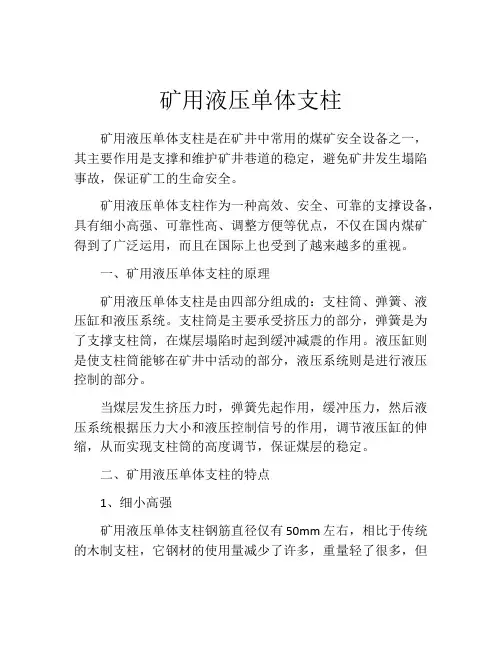

矿用液压单体支柱矿用液压单体支柱是在矿井中常用的煤矿安全设备之一，其主要作用是支撑和维护矿井巷道的稳定，避免矿井发生塌陷事故，保证矿工的生命安全。
矿用液压单体支柱作为一种高效、安全、可靠的支撑设备，具有细小高强、可靠性高、调整方便等优点，不仅在国内煤矿得到了广泛运用，而且在国际上也受到了越来越多的重视。
一、矿用液压单体支柱的原理矿用液压单体支柱是由四部分组成的：支柱筒、弹簧、液压缸和液压系统。
支柱筒是主要承受挤压力的部分，弹簧是为了支撑支柱筒，在煤层塌陷时起到缓冲减震的作用。
液压缸则是使支柱筒能够在矿井中活动的部分，液压系统则是进行液压控制的部分。
当煤层发生挤压力时，弹簧先起作用，缓冲压力，然后液压系统根据压力大小和液压控制信号的作用，调节液压缸的伸缩，从而实现支柱筒的高度调节，保证煤层的稳定。
二、矿用液压单体支柱的特点1、细小高强矿用液压单体支柱钢筋直径仅有50mm左右，相比于传统的木制支柱，它钢材的使用量减少了许多，重量轻了很多，但是它的承重能力却是很强的，还能够适应各种地质条件和煤层厚度，广泛适用于各类矿井工作面的不同位置。
2、调节方便液压单体支柱的液压系统可以通过中央控制室或操作员调节实现对支柱高度的调节，同时还可以实现对每个支柱的液压控制，从而保证每个支柱在力量和高度上的均衡。
3、可靠性高液压单体支柱通过了国家质量监督检验测试，其零部件均采用国内外优质原材料和高标准配套件，具有品质可靠、耐用等特点，能够承受千斤重的重压，任何人力和机械压力下都不会断裂，保证井下人员生命安全和矿井稳定。
三、矿用液压单体支柱的类型目前，国内煤矿使用的液压单体支柱分为两种类型：液压顶板支柱和液压底板支柱。
顶板式液压单体支柱是煤矿使用的主要型号，它的支撑钻梳通常设置在采煤机后方，支撑在上部，具有减小煤层位移、维持矿井稳定等优点。
底板式液压单体支柱则是在煤巷底部设置，具有增加地压、加大支撑面积等特点，广泛应用于在煤工作面矿井中的维护。
单体液压支柱型号含义
液压支柱是一种用于支撑矿井或隧道等地下工程的设备，其型号通常包含一些含义，让我来为你解释一下。
首先，液压支柱的型号通常由一串数字和字母组成，这些字符代表着支柱的各项参数和特性。
一般来说，型号中的数字部分表示支柱的承载能力、最大伸缩长度、工作压力等基本参数，而字母部分则可能表示支柱的系列、制造厂家、特定的功能配置等信息。
举例来说，假设一个液压支柱的型号是"YD200-350/21.5"，那么"YD"可能代表支柱的系列或者制造厂家，"200"表示支柱的额定承载能力为200吨，"350"表示支柱的最大伸缩长度为350厘米，"21.5"则表示支柱的工作压力为21.5MPa。
这只是一个示例，实际的型号含义可能因制造厂家和支柱型号的不同而有所差异。
除了基本的参数含义外，有些型号还可能包含特定的功能配置信息，比如防爆型、自动控制型等，这些信息通常会以字母或特定的符号进行表示。
总的来说，液压支柱型号的含义是根据支柱的各项参数和特性
来命名的，通过型号我们可以了解支柱的基本技术参数和特定功能配置，帮助用户选择合适的设备满足工程需求。
希望这个解释能够帮助你理解液压支柱型号的含义。
单体液压支柱的使用说明解读单体液压支柱是一种常用的工业设备，其主要功能是对重型机械进行支撑，以保证其安全、稳定运行。
本文将对单体液压支柱的使用说明进行解读，以便正确地使用和维护该设备。
一、单体液压支柱的结构和特点单体液压支柱主要由以下部分组成：•上端底座板：用于安装液压缸和调整螺杆；•液压缸：负责提供液压力，维持支撑力；•支柱筒：与液压缸连接，用于支撑机械设备；•底座垫片和垫块：可用于调整支柱的高度。
单体液压支柱的特点如下：•支持力大、刚性好、抗震能力强；•支持范围广、调节方便、安装简单；•具有一定的防滑功能，保证机械安全；•可以独立使用，也可以多个同时使用。
二、单体液压支柱的使用方法使用单体液压支柱的步骤如下：1.将支柱底座放置在支撑面上，并进行调整，使其水平或垂直；2.将液压缸放入支柱筒内，将调整螺杆放置在上端底座板上；3.用手或工具旋转调整螺杆，调整液压缸的高度，直到支柱达到所需高度；4.进行液压系统的连接和调试；5.确保支柱稳定后，可以开始机械设备的工作。
需要注意的是，使用单体液压支柱的时候，要遵循以下原则：1.每个支柱的承载能力不同，使用前需要确定支柱的承载能力，避免超载；2.在使用过程中，不得对支柱进行任何的修改或更改；3.支柱使用过程中，应当避免剧烈震动和颠簸；4.液压管路和阀门需要定期检查和维护，以保证系统的正常运行。
三、单体液压支柱的维护方法单体液压支柱的使用寿命和性能维护，除了正确使用之外，还需要做好以下几点：1.定期清理支柱的各种零部件，避免杂质对支柱杆和液压缸的损害；2.对液压管路和阀门进行检查和维护，避免泄漏和损坏；3.定期检查支柱的高度和支持力，及时调整支柱的高度和液压压力；4.在使用前，检查支柱的各部件是否完好，如有损坏及时更换；5.长时间不使用时，应该清洗、涂油保护，以免生锈。
四、单体液压支柱的安全注意事项单体液压支柱虽然具有较为稳定的支撑能力，但其使用中还需注意以下安全事项：1.在使用支柱前，确认所要支撑的重量，选择合适的支柱进行支撑；2.使用过程中避免机械设备的剧烈震动和颠簸，避免支柱杆损坏或断裂；3.支柱高度要逐级调整，并记录所用液压压力值，防止超过支撑极限导致机械设备倾倒或发生其他事故；4.避免在支柱下方活动，以免支柱意外松动、滑移或倾倒造成人员伤害或财产损失。
单体液压支柱的工作原理
单体液压支柱是一种常用于工程机械设备中的液压元件，其工作原理如下：
1. 结构组成：单体液压支柱由液压缸、液压油缸、螺杆、阀芯、密封件等组成。
液压缸和液压油缸的内部通过密封件分隔成两个封闭的腔，液压油缸的内部还有一个压力平衡通道。
2. 工作原理：首先，当液压缸接收到液压泵提供的高压液体时，液压缸内部液体的压力增加，推动液压缸活塞向上运动。
同时，液压油缸内的液体压力减小，使得螺杆受外力下压。
3. 功能调节：液压支柱的支撑力可以通过调节阀芯的位置来控制，阀芯的位置是由外部控制系统或控制阀来实现的。
在液压系统中，调节阀芯的位置可以通过改变液体流量和压力来实现液压支柱的工作调节。
4. 平衡通道的作用：液压油缸内设置了压力平衡通道，用于平衡液压油缸内外的压力。
当外部载荷作用在螺杆上时，螺杆会下压，液压油缸内的液体通过平衡通道流到液压缸内，使液压油缸内外的压力保持平衡。
5. 密封件的作用：液压支柱中的密封件起到防止液体泄漏的作用，确保液压系统正常工作。
综上所述，单体液压支柱通过液压力将液压缸推动上升或下降，实现外部载荷的支撑和调节。
同时，通过调整阀芯的位置来控
制支柱的支撑力大小。
通过平衡通道和密封件的设计，保证了液压支柱的稳定工作和液体不泄漏。
单体液压支柱的专项管理规定
(1)、新购进的单体柱必须有产品合格证、质量检验单、产品性能检测报告以及MA标志，否则不准下井使用。
(2)、新购进的单体柱必须由供应部和生产技术部共同组织验收,并按5%的比例进行试压抽查。
(3)、必须建立单体柱使用、检查和验收记录台帐，确保产品使用的可靠性、安全性。
⑷、单体液压支柱必须实行永久编号管理(打钢印)，建立单体液压支柱的管理档案。
⑸、单体柱入井前必须进行打压试验，严禁不合格支柱下井，若发现一次不合格支柱下井处罚供应部发料人IOO元/根。
⑹、使用单体柱无丢失，无人为损坏。
丢失单体液压支柱及配件，对责任单位按相应的实际价进行处罚。
人为损坏单体柱的各配件对责任人按所损坏件的实际价进行处罚，低于200元的全部由责任人承担，在200元以上的超出部分由责任单位承担。
⑺、单体支柱在使用、运输过程中，必须轻拿轻放，发现在现场随意乱扔，对责任人各罚100元/次。
⑻、严禁使用单体柱提架、做俄柱、随意拆卸，每发现一次罚队长200元，相关责任人各200元。
⑼、单体柱回撤时严禁使用绞车、千斤顶进行回撤，每发现一次处罚责任人200元。
(10)、单体柱回收时，必须对回收柱逐根检查，将完好柱，报废柱及
部分零部件损坏柱逐一登记，报生产技术部，否则对接收人员进行处罚。
(11)、采煤工作面回采结束后或使用时间超过8个月后，单体柱必须进行检修。
⑫、单体柱报废必须由生产技术部、供应科共同鉴定。
柱体严重变形。
柱体破裂。
柱体严重锈蚀。
超期服役或不宜再修理的。
DW20-300/100X悬浮式单体液压支柱
悬浮式单体液压支柱概述：
悬浮式单体液压支柱是是一种外部供液的恒阻式单体液压支柱，是高档机械化普采工作面的配套设备，也是综采工作面的端头支护设备。
其适用于煤矿回采工作面的顶板支护和端头顶板支护，由于其承载能力大、抗偏载能力强、工作行程大、应用局限广，因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。
悬浮式单体液压支柱产品结构
悬浮式单体液压支柱由1、顶盖2、密封盖组件3、活柱4、手把阀体5、油缸6、复位弹簧7、底座S、三用阀8，14、O形圈9， 13，15、挡圈10、弹性园柱销11、防尘圈12、Y形密封圈16、连接钢丝17，18、导向环等零部件构成。
悬浮式单体液压支柱产品特点
1.具有较强的抗偏载能力和较大的巩固性。
悬浮式单体液压支柱采用柱塞悬浮式技术原理，使液压悬浮力直接通过支柱活柱的内腔用途在顶盖上，使液压悬浮力分担了支柱工作阻力的五分之四摆布，使活柱在轴向上的受力仅为工作阻力的五分之一，进步了支柱的巩固性和安全性，也大大进步了支柱的支撑高度和承载能力。
2.可靠性高
悬浮式单体液压支柱上不再设有工艺难以保证的圆弧焊缝，也进步了立柱的强度和可靠性，避免了因焊缝断裂而造成的冒顶等事故隐患，保证了工作人员的安全。
矿用液压单体液压支柱相关知识概述矿用液压单体液压支柱是一种在煤矿行业中广泛应用的装备，它可以用于支撑矿井内的顶板，确保矿工在煤矿井内的安全。
通常情况下，矿用液压单体液压支柱主要由支架、密封机构、液压系统等组成。
下面，本文将从矿用液压单体液压支柱的功能、结构、性能优势等多个方面介绍液压支柱相关知识。
一、矿用液压单体液压支柱的功能介绍矿用液压单体液压支柱主要就是用来支撑矿井内的顶板的。
在煤矿井内，顶板是十分重要的，它不仅仅是地质构造的一部分，还是矿工工作的场所。
煤矿井内顶板造成的工伤事故屡见不鲜，因此，需要靠矿用液压单体液压支柱来支撑顶板，确保矿工的安全。
二、矿用液压单体液压支柱的结构矿用液压单体液压支柱通常分为两个部分：支撑体和液压系统。
支撑体主要包括支架、防错钩、调节卡环、底座等部件。
支架是支撑体的主要组成部分，它由铸造或钢板焊接而成。
防错钩的功能是在支架起伏时锁定液压支柱，以避免在工作中突然断开。
调节卡环的功能是调节液压支柱的伸缩距离。
底座的功能是使液压支柱在和煤壁接触时，均匀分配压力，减少对煤壁的损伤。
液压系统通常由油缸、油泵、油管、液压管路等部件组成，用于控制液压支柱的伸缩。
三、矿用液压单体液压支柱的性能优势1.支撑能力强：由于液压支柱在工作时，可对地面产生足够的压力，从而使支架得到足够的支撑，保证矿工的安全。
2.灵活性好：液压支柱可以依据工作环境的需要进行伸缩，能够适应不同的矿石采掘工艺需求。
3.节约成本：相比传统的支撑体来说，液压支柱具有更长的使用寿命，因此，节约了更多的成本。
四、矿用液压单体液压支柱的维护矿用液压单体液压支柱作为一种高频使用的装备，在使用过程中，需要定期进行保养和维护，以保证其正常的工作状态。
液压支柱的维护重点在于以下几个方面：1.保持液压支柱的清洁。
在使用时，矿用液压单体液压支柱应定期进行清洗和擦拭。
2.注意机油的更换。
在使用过程中，如发现液压系统中的机油有变色、结渣等现象，应及时更换。
单体液压支柱
学
习
手
册
单体液压支柱的学习
单体液压支柱是一种新环保型的支护装备，既可与金属铰接顶梁配套用于高档普采和炮采用工作面支护顶板以及综采工作面支护端头，也可单独做点柱或其它临时性支护用。
单体液压支柱分类
按照材质不同可分为：普通单体液压支柱和玻璃钢单体液压支柱
按照供液结构不同可以分为：内注式单体液压支柱和外注式单体液压支柱
按照伸缩方式可以分成：双伸缩式单体液压支柱和普通单体液压支柱
另外还有根据悬浮与否分成：悬浮式和非悬浮式
单体液压支柱适用范围
单体液压支柱适用于煤层倾角小于25度--35度的倾斜煤层回采工作面，所适应的煤层顶底板条件是：顶板落后不影响支柱的回收，底板不宜过软，支柱压入底板深度不恶化底板的完整性，否则应加大底座。
在煤质较松软的炮采工作面内使用时，对活柱体镀层表面采取保护措施，以防崩坏。
支柱与木顶梁配合或做点柱使用时，应将顶盖换成柱帽，以免损坏木梁。
它和金属铰接顶梁柱配合，可适用于煤层倾角在35°以下的任何采煤工作面。
按供油方式和工作介质不同，支柱分成外供油式（简称“外注式”）和内供油式（简称“内注式”）两大类；按支柱工作行程不同，支柱可分成单伸缩和双伸缩支柱；按支柱使用材料不同，支柱可分为钢质支柱和轻合金支柱。
结合实际使用情况，将其分为外注式单体液压支柱、内注式单体液压支柱、其它类型支柱。
单体液压支柱故障维修
液压设备的局部划伤及变形是单体液压支柱常出现的问题，尤其是活塞口变形泄露、井下液压支柱腐蚀等问题，由于设备拆卸较为困难，出现上述问题后传统方法多难以现场解决，以更换新备件为主，但更换周期长且费用较高。
当代针对单体液压支柱最新维修方法以高分子复合材料为主，其中应用最为成熟的是美嘉华技术体系。
其具有优异的附着力和良好的抗压能力，不但能够满足上述工况下的生产使用要求，且操作工艺简单易行，既无热影响，涂层厚度又不受限制。
同时涂层本身具有的优越的耐油耐腐蚀性能及自润滑功能，确保了修复后的耐磨性能，保证了企业的正常生产，避免了设备部件的损坏加剧。
DW单体液压支柱
山东中兖矿业设备制造有限公司—DW外注式单体液压支柱DN内注式单体液压支柱
山东中兖矿业设备制造有限公司—DN内注式单体液压支柱DWB轻型单体液压支柱
中兖—玻璃钢单体液压支柱DWX悬浮式单体液压支柱
中兖—悬浮式单体液压支柱DWS双伸缩悬浮单体液压支柱
中兖--双伸缩悬浮单体液压支柱
单体液压支柱常规配套设施
①推流器
②乳化液泵站/手动升柱器
③回柱器
④单体液压支柱拆柱机
⑤柱鞋
⑥三用阀。
