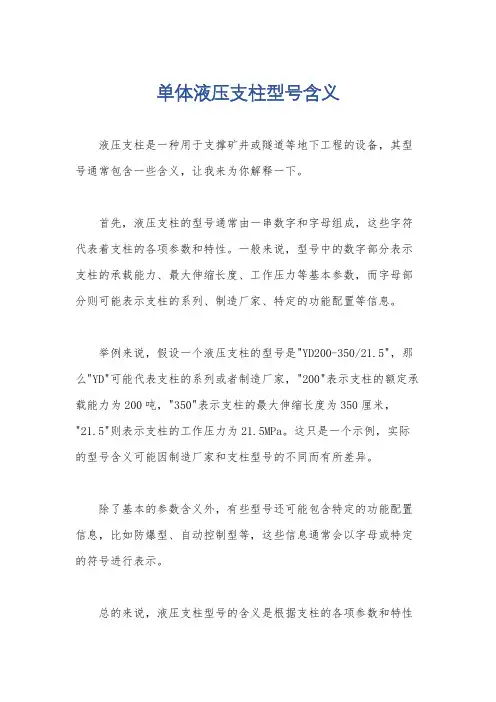

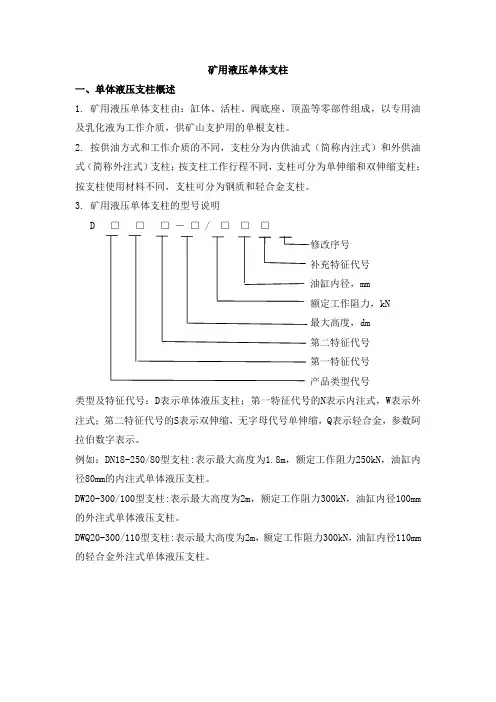

单体液压支柱型号含义
液压支柱是一种用于支撑矿井或隧道等地下工程的设备,其型号通常包含一些含义,让我来为你解释一下。
首先,液压支柱的型号通常由一串数字和字母组成,这些字符代表着支柱的各项参数和特性。
一般来说,型号中的数字部分表示支柱的承载能力、最大伸缩长度、工作压力等基本参数,而字母部分则可能表示支柱的系列、制造厂家、特定的功能配置等信息。
举例来说,假设一个液压支柱的型号是"YD200-350/21.5",那么"YD"可能代表支柱的系列或者制造厂家,"200"表示支柱的额定承载能力为200吨,"350"表示支柱的最大伸缩长度为350厘米,"21.5"则表示支柱的工作压力为21.5MPa。
这只是一个示例,实际的型号含义可能因制造厂家和支柱型号的不同而有所差异。
除了基本的参数含义外,有些型号还可能包含特定的功能配置信息,比如防爆型、自动控制型等,这些信息通常会以字母或特定的符号进行表示。
总的来说,液压支柱型号的含义是根据支柱的各项参数和特性
来命名的,通过型号我们可以了解支柱的基本技术参数和特定功能配置,帮助用户选择合适的设备满足工程需求。
希望这个解释能够帮助你理解液压支柱型号的含义。
DW型外柱式单体液压支柱一、适用范围DW型单体液压支柱是一种新型外部供液的恒阻式单体液压支柱,是高档机械化普采工作面的配套设备,也是综采工作面的端头支护设备。
其适用于煤矿回采工作面的顶板支护和端头顶板支护,由于其承载能力大、抗偏载能力强、工作行程大、使用范围广,因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。
二、技术特征型号含义:例如:DW35—180/100XD代表单体液压支柱W代表外注式35为支柱的最大高度180为支柱的额定工作阻力100为支柱的油缸直径;X为柱塞悬浮式技术原理。
100缸径系列规格及主要技术特征见表项目型号最大高度(mm最小高度(mm工作行程(mm工作阻力(KN重量(kg支柱工作范围(mm额定工作压力(MPa泵站压力(MPa初撑力(KN工作液体回柱方式DW35--180/100X3500 1960 1540 180 71.0 1960~350024.915~20108.5~乳化远距离和144.7 液近距离DW31--180/100X 3150 1780 1370 65.01780~3150DW28--250/100X 2800 1600 1200 250 59.0 1600~280034.6DW25--250/100X 2500 1430 1070 54.01430~2500DW22--300/100X2240 1280 960 300 49.5 1280~220041.5DW20--300/100X 2000 1150 850 45.01150~2000DW18--300/100X 1800 1035 765 41.51035~1800DW16--300/100X 1600 920 680 38.0920~1600DW14--300/100X 1400 810 590 34.0810~1400DW12--300/100X 1200 700 500 30.5700~1200DW10--300/100X 1000 595 405 27.5595~1000DW08--800 490 310 24.0 490~800300/100XDW06—630 400 230 21.0 400~630300/100X三、结构及工作原理DW型(柱塞悬浮式)单体液压支柱由铰接顶盖1、密封盖组件2、活柱3、手把阀体4、油缸5、复位弹簧6、底座7、三用阀8、O形密封圈9,15、19、挡圈10,14,16、20、销头螺栓11、防尘圈12、Y形密封圈13、连接钢丝17、21、导向环18等零部件组成。

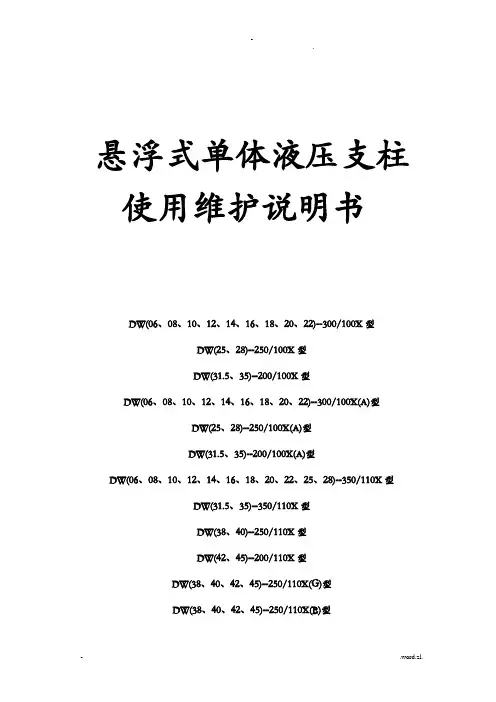

悬浮式单体液压支柱使用维护说明书DW(06、08、10、12、14、16、18、20、22)--300/100X型DW(25、28)--250/100X型DW(31.5、35)--200/100X型DW(06、08、10、12、14、16、18、20、22)--300/100X(A)型DW(25、28)--250/100X(A)型DW(31.5、35)--200/100X(A)型DW(06、08、10、12、14、16、18、20、22、25、28)--350/110X型DW(31.5、35)--350/110X型DW(38、40)--250/110X型DW(42、45)--200/110X型DW(38、40、42、45)--250/110X(G)型DW(38、40、42、45)--250/110X(B)型中矿机械制造.c-zk.:czzkjx163.:0519-********;81090078:0519-********邮政编码:213161目录1 前言....................................... ..... -3-2 适用围............................................ -3~4-3 技术特征.............................................-4~6-4 构造图及工作原理.................................... -7~9-5 试验........................................ . (9)6 本卷须知....................................... .... -9~10-7 常见故障排除表 (10)8 标志、包装、运输及贮存..............................-10~11-1 前言DWX型〔悬浮式〕单体液压支柱是由中国矿业大学矿山机械研究所研究开发的新型〔外注式〕单体支护设备。

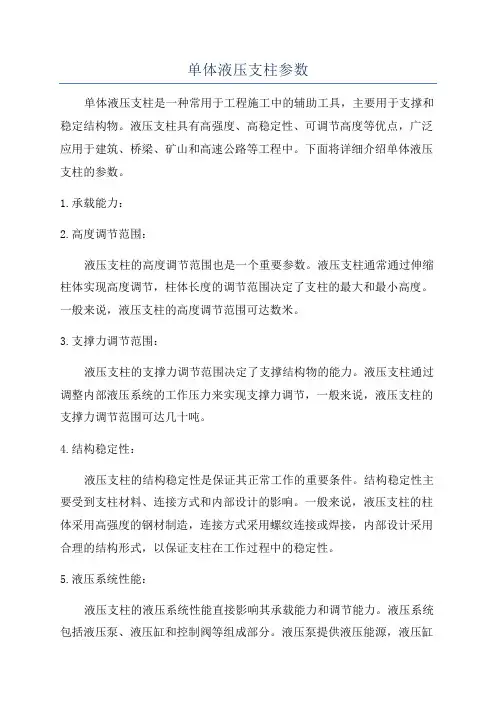

单体液压支柱参数
单体液压支柱是一种常用于工程施工中的辅助工具,主要用于支撑和稳定结构物。
液压支柱具有高强度、高稳定性、可调节高度等优点,广泛应用于建筑、桥梁、矿山和高速公路等工程中。
下面将详细介绍单体液压支柱的参数。
1.承载能力:
2.高度调节范围:
液压支柱的高度调节范围也是一个重要参数。
液压支柱通常通过伸缩柱体实现高度调节,柱体长度的调节范围决定了支柱的最大和最小高度。
一般来说,液压支柱的高度调节范围可达数米。
3.支撑力调节范围:
液压支柱的支撑力调节范围决定了支撑结构物的能力。
液压支柱通过调整内部液压系统的工作压力来实现支撑力调节,一般来说,液压支柱的支撑力调节范围可达几十吨。
4.结构稳定性:
液压支柱的结构稳定性是保证其正常工作的重要条件。
结构稳定性主要受到支柱材料、连接方式和内部设计的影响。
一般来说,液压支柱的柱体采用高强度的钢材制造,连接方式采用螺纹连接或焊接,内部设计采用合理的结构形式,以保证支柱在工作过程中的稳定性。
5.液压系统性能:
液压支柱的液压系统性能直接影响其承载能力和调节能力。
液压系统包括液压泵、液压缸和控制阀等组成部分。
液压泵提供液压能源,液压缸
产生力,控制阀控制液压系统的工作状态。
液压系统的性能参数包括最大工作压力、最大流量和控制精度等。
以上是单体液压支柱的一些常见参数,涵盖了支撑能力、高度调节范围、支撑力调节范围、结构稳定性和液压系统性能等方面。
这些参数直接影响液压支柱的性能和适用范围,用户在选择和使用液压支柱时应根据具体需求进行合理选择。

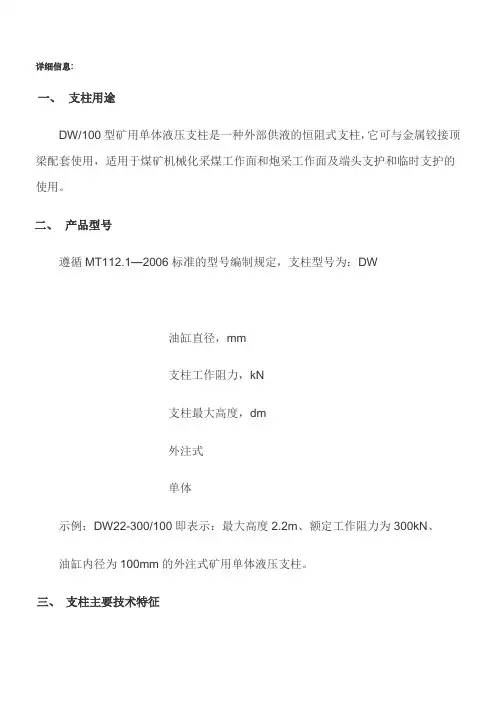

详细信息:一、支柱用途DW/100型矿用单体液压支柱是一种外部供液的恒阻式支柱,它可与金属铰接顶梁配套使用,适用于煤矿机械化采煤工作面和炮采工作面及端头支护和临时支护的使用。
二、产品型号遵循MT112.1—2006标准的型号编制规定,支柱型号为:DW油缸直径,mm支柱工作阻力,kN支柱最大高度,dm外注式单体示例:DW22-300/100即表示:最大高度2.2m、额定工作阻力为300kN、油缸内径为100mm的外注式矿用单体液压支柱。
三、支柱主要技术特征我厂生产的支柱共十几种。
其中有2.2m.110型.125型缸径机采立柱。
0.6m-3.5m 的100缸径外注式单体液压支柱。
主要技术特征见表1。
表1 DW型矿用单体液压支柱主要技术特征3、支柱的回收:当工作面支柱需要回收时,将卸载手把插入三用阀的卸载孔中,转动手把,迫使阀套轴向移动,从而打开三用阀的卸载阀,支柱内腔液体排入老塘。
在活柱和复位弹簧的作用下支柱快速回缩,达到回柱目的。
我厂生产的DW/100型支柱所配顶盖为弧形顶盖。
五、支柱的拆装1、支柱的组装(1)组装前的准备a用压力油或支柱乳化液清洗活柱、油缸、底座、柱头、手把体、复位弹簧零件。
不允许有铁屑污物。
b在底座上安装“O”型密封圈及其挡圈。
并注意挡圈安装在密封圈的低压一侧。
c把Y型密封圈、活柱挡圈和活柱导向环装在活柱上,并检查活柱导向环外径应大于活柱最大外径。
d防尘圈、手把体导向环装入手把体槽内。
(2)组装a把复位弹簧挂在活柱内的挂簧杆上。
b将手把体安装在油缸上,打入连接钢丝。
c在活柱上,打入连接钢丝。
d铁钩拉出复位弹簧,并将其挂在挂簧板上,然后再将底座安装在油缸底部e用手将活柱从油缸中拔出300********400mm,活柱应在复位弹簧的作用下自动回缩。
否则应拆检零件,查找原因。
(3)组装注意事项a各配合面均应涂防锈油,连接钢丝槽内涂抹黄油。
b各连接钢丝都要打入槽内不得裸露,并用腻子将口封上。
