竭诚为您提供优质文档/双击可除pcb,mark点设计规范篇一：017mark点设计规范编号：js1-00000-017a/0mark点设计规范编制：杜娟20xx.11.02审核：批准：20xx-11-20实施mark点设计规范1.目的规范pcb板mark点的设计。
2.适用范围凡印制电路板（指单板）中贴片元件超过5个或有qFp、csp、bga等重要元件的，pcb板必须添加mark点。
3.maRk点作用及类别mark点也叫基准点，为装配工艺中的所有步骤提供共同的可测量点，保证了装配使用的每个设备能精确地定位4.maRk点设计要求（参照：ipc-smt-782关于mark点设计的相关spec）4.1mark点的样式一个完整的maRk点包括：标记点（或特征点）和空旷区域。
maRk点要求标记为实心圆，直径为1mm，空旷区域为环形。
mark的样式有很多种，适合我们公司贴片设备的有两种。
4.1.1表面采取露铜镀金的Φ1mm圆，在mark的同心圆Φ4mm内禁止放置任何焊盘或元件，并去绿油。
如图1所示，该mark点适用于镀金板和线路焊盘密集无足够空间放置第二种mark点的镀铜板。
（图1）4.1.2内径Φ1mm，外径Φ4mm圆环表面采取露铜镀金，中心Φ1mm为穿孔处理。
如图2所示，该mark点适用于镀金板和镀铜板（建议在镀铜板条件许可的情况下，采用此种样式）标记点：Φ1mm实心圆环形空旷区域：Φ4mm实心圆，绿油开窗环形空旷区域：Φ4mm焊盘标记点：Φ1mm通孔4.2mark点的放置位置（图2）4.2.1mark点位于电路板或拼板上的对角线相对位置且尽可能地距离分开，最好分布在最长对角线位置式。
两个mark 点距离最小距离要大于pcb板长边的2/3。
mark点的放置，如图3所示。
4.2.2pcb板上所有maRk点只有满足：在同一对角线上且成对出现的两个maRk，方才有效。
因此maRk点都必须成对出现，才能使用。
4.2.3为保证贴装精度的要求，smt要求：每1pcspcb板内必须至少有一对符合设计要求的可供smt机器识别的maRk点，即单板必须有一对maRk点(单板和拼板时，板内maRk位置如右图所示)。
MARK定位点设计规范及要求
一.引言
在定位点设计的过程中，MARK定位点作为中心核心业务点的一个重要组成部分，是用于标记、展示和获取特定位置信息的关键元素。
因此，MARK定位点的设计规范和要求十分重要。
本文将介绍MARK定位点设计的规范和要求，旨在提高用户体验，提升软件功能的稳定性和可靠性。
二.设计规范
1.视觉上的规范
2.交互上的规范
3.功能上的规范
三.设计要求
1.稳定性要求
2.响应速度要求
3.用户体验要求
四.结论
通过遵循MARK定位点的设计规范和要求，可以提高软件的功能性和易用性，提升用户体验，满足用户的定位需求。
在设计过程中，需要考虑视觉、交互和功能等方面的规范和要求，并以稳定性、响应速度和用户体验为重点，以保证MARK定位点的设计质量和实用性。
个人收集整理勿做商业用途PCB基准点mark点设计规范ＭＡＲＫ点是使用机器焊接时用于定位的点。
表贴元件的pcb更需要设置mark点，因为在大批量生产时，贴片机都是操作人员手动或者机器自动寻找Mark点进行校准。
不设置mark点也可以，就是贴片的时候稍微麻烦一些，需要使用几个焊盘作为mark点，这些点不能挂焊锡，所以效率相应的就降低啦。
mark点的制作1、先在顶层或底层（Top Layer or Bottom Layer）放置一个40mil（1mm）的焊盘2、然后再加一个大于焊盘半径2倍或3倍Top Solder层叠加在焊盘上，即可，中心对中心叠加。
1）Mark点通常由绘制电路板的人加。
如果自己不想加，可以让做电路板的工厂加工艺边，并在工艺边上加Mark点2）自己加的话，建议采用以下的参数，都很重要：a. Mark点中心用直径1mm的焊盘（无过孔）b. 在Mark点整体直径3mm的范围内不能有丝印、布线等穿过。
c. 在Top Mask层以Mark点为中心，画一个3mm圆，目的是挖掉绿油，否则机器视觉识别的时候绿油容易反光。
这个不做也行，大部分机器能够识别。
d. Mark点的外周距板子边沿>=5mm，否则部分机器识别不到mark点。
是电路板设计中PCB应用于自动贴片机上的位置识别点。
mark点的选用直接影响到自动贴片机的贴片效率。
一般mark点的选用与自动贴片机的机型有关。
三星SMT机选用适合的mark点为1*1mm露铜圆形，为增加对比度可以选用镀锡等方法。
在周围再围绕∮3*2.5圆环，以增强与隔绝外围线路。

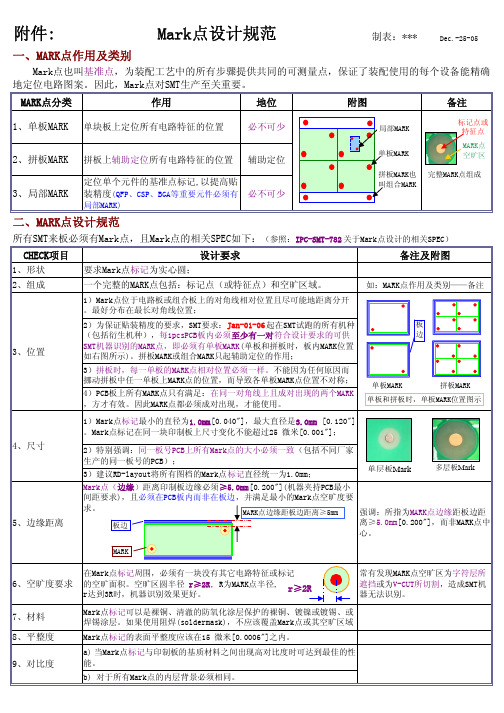

====================================================================================●PCB板MARK点：也叫基准点，为表面贴装工艺中的所有步骤提供共同的可测量点，保证了SMT设备能精确的定位PCB板元件，因此，MARK点对SMT生产至关重要。
