SHANGHAIJIAOTONG UNIVERSITY电路元件交流阻抗频率特性一、实验目的（1）加深了解R 、L 、C 元件的频率与阻抗的关系。
（2）加深理解R 、L 、C 元件端电压与电流间的相位关系。
（3）熟悉低频信号发生器等常用电子仪器的使用方法。
二、实验内容正弦交流可用三角函数表示，即由最大值（U m 或I m ）；频率f(或角频率ω=2πf)和初相位三要素来决定。
在正弦稳态电路的分析中，由于电路中各处电压、电流都是同频率的交流电，所以电流、电压可用相量表示。

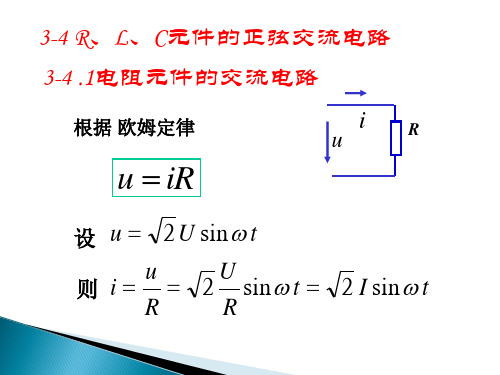

在频率较低的情况下，电阻元件通常略去其电感及分布电容而看成是纯电阻。
此时其电压与电流可用复数欧姆定律来描述：U ∙=R I ∙式中R 为线性电阻元件。
U ∙与I ∙之间无相角差。
电阻中吸收的功率为P=UI=I 2R因为略去附加电感和分布电容，所以电阻元件的阻值与频率无关。
即R-f 关系如图1.11-1。
电容元件在低频也可略去其附加电感及电容极板间介质的功率损耗，因而可认为只具有电容C 。
在正弦电压作用下流过电容的电流之间也可用复数欧姆定律来表示：U ∙=X C I ∙式中X C 是电容的容抗，其值为X C =1/j ωc 所以有U ∙=1/j ωc ·I ∙= I ωc ∠-90°电压U 滞后电流I 的相角为90°，电容所吸收的功率平均为零。
电容的容抗与频率的关系X C -f 曲线如图1.11-2。
电感元件因其由导线绕成，导线有电阻，在低频时如略去其分布电容则它仅由电阻R L 与电感L 组成。
在正弦电流的情况下其复阻抗为Z=R L + j ωL=Z∠Φ式中R L 为线圈导线电阻。
阻抗角Φ可由R L 及L 参数来决定：..。
SHANGHAIJIAOTONG UNIVERSITYΦ=arctg ωL/R电感线圈的电压与流过的电流间关系为U ∙==（R L + j ωL ）I ∙= Z · I ∙=∠Φ如果R L =0，电压超前电流90°电感线圈所吸收的平均功率为P=UIcos ψ=I 2R L 感抗与频率的关系如图1.11-3。
图14-1实验十四交流电路频率特性的测定一．实验目的1．研究电阻、感抗、容抗与频率的关系，测定它们随频率变化的特性曲线； 2．了解滤波器的原理和基本电路； 3．学习使用信号源、交流毫伏表。
二．原理说明1．单个元件阻抗与频率的关系对于电阻元件，根据︒∠=0RR R I U ，其中R I U=R R ，电阻R 与频率无关；对于电感元件，根据LL Lj X I U = ，其中fL X I U π2L L L ==，感抗X L 与频率成正比； 对于电容元件，根据CCC j X I U -= ，其中fC X I U π21C C C ==，容抗X C 与频率成反比。
测量元件阻抗频率特性的电路如图14—1所示，图中的r 是提供测量回路电流用的标准电阻，流过被测元件的电流（I R 、I L 、I C ）则可由r 两端的电压U ｒ除以r 阻值所得，又根据上述三个公式，用被测元件的电流除对应的元件电压，便可得到R 、X L 和X C 的数值。
2．交流电路的频率特性由于交流电路中感抗X L 和容抗X C 均与频率有关，因而，输入电压（或称激励信号）在大小不变的情况下，改变频率大小，电路电流和各元件电压（或称响应信号）也会发生变化。
这种电路响应随激励频率变化的特性称为频率特性。
若电路的激励信号为Ｅｘ（ｊω），响应信号为R ｅ（ｊω），则频率特性函数为)()()j ()j ()j (x e ωϕωωωω∠==A E R N式中，A （ω）为响应信号与激励信号的大小之比，是ω的函数，称为幅频特性；ϕ（ω）为响应信号与激励信号的相位差角，也是ω的函数，称为相频特性。
A A fffa)(b)(c)(图21-2C C C1C2图14-2在本实验中，研究几个典型电路的幅频特性，如图14－２所示，其中，图（ａ）在高频时有响应（即有输出），称为高通滤波器，图（ｂ）在低频时有响应（即有输出），称为为低通滤波器，图中对应A＝0．707的频率ｆC称为截止频率，在本实验中用RC网络组成的高通滤波器和低通滤波器，它们的截止频率ｆC均为1／2πRC。

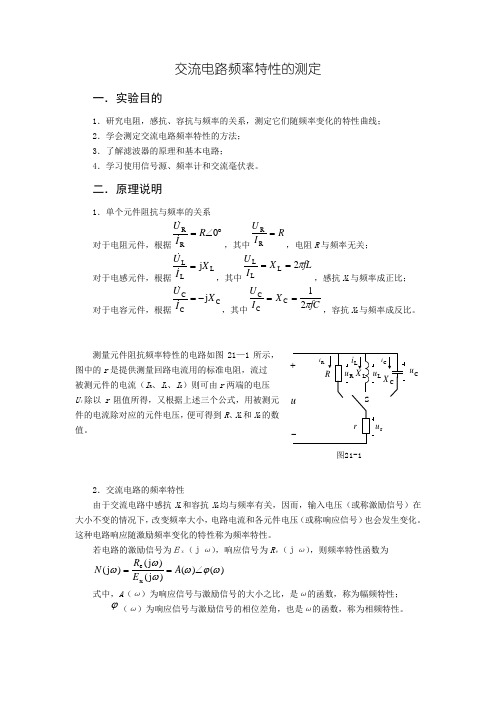

u-+Ri Li Ci R u Lu Cu ru RL X CX S r图21-1交流电路频率特性的测定一．实验目的1．研究电阻，感抗、容抗与频率的关系，测定它们随频率变化的特性曲线； 2．学会测定交流电路频率特性的方法； 3．了解滤波器的原理和基本电路； 4．学习使用信号源、频率计和交流毫伏表。
二．原理说明1．单个元件阻抗与频率的关系对于电阻元件，根据︒∠=0R RR I U ，其中R I U =R R ，电阻R 与频率无关； 对于电感元件，根据LL Lj X I U = ，其中fL X I U π2L L L ==，感抗X L 与频率成正比； 对于电容元件，根据CC Cj X I U -= ，其中fC X I U π21C C C ==，容抗X C与频率成反比。
测量元件阻抗频率特性的电路如图21—1所示，图中的r 是提供测量回路电流用的标准电阻，流过 被测元件的电流（I R 、I L 、I C ）则可由r 两端的电压U ｒ除以r 阻值所得，又根据上述三个公式，用被测元件的电流除对应的元件电压，便可得到R 、X L 和X C 的数值。
2．交流电路的频率特性由于交流电路中感抗X L 和容抗X C 均与频率有关，因而，输入电压（或称激励信号）在大小不变的情况下，改变频率大小，电路电流和各元件电压（或称响应信号）也会发生变化。
这种电路响应随激励频率变化的特性称为频率特性。
若电路的激励信号为Ｅｘ（ｊω），响应信号为R ｅ（ｊω），则频率特性函数为)()()j ()j ()j (x e ωϕωωωω∠==A E R N式中，A （ω）为响应信号与激励信号的大小之比，是ω的函数，称为幅频特性； ϕ（ω）为响应信号与激励信号的相位差角，也是ω的函数，称为相频特性。
在本实验中，研究几个典型电路的幅频特性，如图21－２所示，其中，图（ａ）在高频时有响应（即有输出），称为高通滤波器，图（ｂ）在低频时有响应（即有输出），称为为低通滤波器，图中对应A＝0．707的频率ｆC称为截止频率，在本实验中用RC网络组成的高通滤波器和低通滤波器，它们的截止频率ｆC均为1／2πRC。
电路分析实验报告幅频特性和相频特性一、实验摘要电容元件在交流电路中的阻抗会随电源频率的改变而变化。
本实验用电容搭建一个电路，用示波器观察加上一个正弦波之后，该电路幅值和相位随频率变化的规律曲线。
二、实验环境示波器函数信号发生器 0.1μF电容电阻面包板导线三、实验原理电阻作为响应时，可用作高通滤波器电容作为响应时，可用作低通滤波器RC串并联（文氏电桥）电路四、实验步骤在面包板上搭建电路加上4vpp，频率从100赫兹到用示波器观察波形的幅值和位相差，记录相20千赫兹的正弦波应电压是输入电压0.707倍时的波形图将电容作响应加上4vpp，频率从100赫兹到20千赫兹的正弦波，用示波器观察波形的幅值和位相差，记录响应电压是输入电压0.707倍时的相关数据搭建文氏电桥加上4vpp，频率从100赫兹到20千赫兹的正弦波，用示波器观察波形的幅值和位相差，记录响应电压最高时的相关数据五、实验数据1.电阻作响应（高通滤波器）输入信号峰峰值的测量值为3.9v100 200 600 1000 1400 1500 5000 10000 15000 20000 输入频率/HzVpp/v 0.297 0.320 1.61 2.33 2.77 2.85 3.74 3.9 3.9 3.9相位差-85 -79 -66 -55 -48 -45 -19 -10 -8 -6 /°2.由李萨如图形计算得相位差= -49°，直接测量的相移为-48°，误差0.02当频率增大时，响应电压增大，体现出高通当频率增大时，位相差减小2.电容作响应（低通滤波器）100 500 1000 1500 16002000 3000 5000 8000 10000 输入频率/HzVpp/v 4.14 3.94 3.38 2.89 2.81 2.49 1.89 1.29 0.880 0.7204 18 32 43 4651 61 71 77 80相位差/°当频率增大时，响应电压减小，体现出低通当频率增大时，位相差增大3.文氏电桥100 500 1000 1500 2000 4000 5000 10000 15000 20000 输入频率/HzVpp/v 0.273 1.03 1.31 1.35 1.33 1.09 0.98 0.580 0.420 0.340 -80 -41 -15 -1 11 33 43 62 75 80相位差/°在某一频率，响应电压最大随频率增加，位相差先减小再增大六、实验总结在本次实验中了解到了RC串联电路和文氏电桥的幅频特性和相频特性。
电路频率特性的研究一、 实验目的1. 掌握低通、带通电路的频率特性；2. 应用Multisim 软件测试低通、带通电路频率特性及有关参数；3. 应用Multisim 软件中的波特仪测试电路的频率特性。
二、 实验原理1. 网络频率特性的定义1) 网络函数——正弦稳态情况下，网络的响应相量与激励相量之比。
2) 一个完整的网络频率特性应包括幅频特性、相频特性两个方面。
3) 截止频率——输出电压降到输入电压的0.707时的频率(f 0)；通频带——输出电压从最大降到0.707倍间的频率区间（Bw:0~2πf 0）2. 网络频率特性曲线1) 一阶RC 低通2111()11U jwcH w jwcR U R jwc====++a) 幅频特性2121221()0,;,0;1,0.707U H w U w U U w U w U U CR ===→∞→===||=则有由图像看出，频率越低，信号越容易通过——低通。
b) 相频特性()a r c t a n ()10,0;,45;,90w w c Rw w w CRϕϕϕϕ=-====-→∞=-。
c) 截止频率：012f RCπ= 2) 二阶RLC 带通a)谐振频率0f =（0w =，此时有电路如下图特性：b)品质因数001w L Q R w RC ===（L 、C 一定时，改变R 值就能影响电路的选频特性，R 越小，Q 越大，选频特性越好）；c) 幅频特性和相频特性00000,,U w f I I R w f U IU I η======另则有故=，如下图d) 由上图得，通频带"'0022()w f Bw f f Q Qππ=-== 3) 二阶RLC 低通a)谐振频率0f =b) 幅频特性和相频特性0201()(,)1(1)|()|c U w L jQ w jwCH w Q U jQ R w R jwL jwC H w ηηη∙-=====+-++==则有122|()|(|()|)0,00;2m c H w d H w w w w d w f U ηηπ=======令解得即对应的U 极大值为如下图所示：c)m f =3. 测量方法对特征频率点极其上下百倍频程范围内选取频率点进行测量，包括对()H w 及ϕ的测量，并根据测得的数据作出幅频特性曲线及相频特性曲线。
交流电路基本特性与分析交流电路是指由交流电源供电的电路，它具有许多特性和行为与直流电路不同。
了解交流电路的基本特性对于电路设计和分析至关重要。
本文将介绍交流电路的基本特性，包括频率、幅度、相位和波形等方面。
同时也将对交流电路的分析方法进行简要探讨，以便读者更好地理解和应用。
一、频率特性交流电路的频率指电信号中周期性变化的频率。
通常用赫兹（Hz）表示，即每秒的周期数。
在交流电路中，频率决定了电流和电压的变化速度。
高频率的信号变化较快，低频率的信号变化较慢。
频率越高，电路对信号的响应速度越快。
二、幅度特性交流电路的幅度指电流和电压的最大值，通常以峰值表示。
峰值是指交流信号波形的最高点到零点的距离。
电路的幅度特性对于电路的功率传输和信号强度等方面具有重要影响。
幅度越大，电路传输的能量越多，信号传输的距离也越远。
三、相位特性交流电路的相位是指电流和电压波形之间的时间差。
相位差决定了电流和电压之间的相对位置关系。
在电路分析中，相位差可以用来描述电路中不同元件之间的相互作用。
相位差的变化可以影响电路中的相位移动、相消干涉等现象。
四、波形特性交流电路的波形描述了电压或电流随时间变化的曲线。
常见的交流波形有正弦波、方波、三角波等。
波形特性对于电路的行为和性能有着重要影响。
例如，不同波形的电源可以导致电路中的谐波、干扰等问题。
交流电路的分析方法主要包括相量法和复数法。
相量法是将交流信号表示为振幅和相位角的形式，通过分析相量之间的关系来研究电路。
复数法是使用复数表示电压和电流，通过复数运算来计算电路中的各种参数。
这两种方法在电路分析中都有着广泛的应用。
在实际应用中，交流电路的分析和设计是电子工程师不可或缺的技能之一。
了解交流电路的基本特性和分析方法，可以帮助工程师更好地理解和解决电路中的问题，提高电路的性能和稳定性。
总之，交流电路具有频率特性、幅度特性、相位特性和波形特性等基本特性。
通过相量法和复数法等分析方法可以更好地理解和应用交流电路。
指导教师： 王吉英 2009 年 11 月 13 日 计算机科学与技术 学院 姓名： 钟超 学号： PB06013012 姓名： 李杰 学号： PB05210127实验目的1. 熟悉正弦稳态分析中的相量的基本概念。
2. 正确使用双踪示波器测量正弦信号的峰—峰值Up-p ，频率f(T)和相位差φ,观察李沙育图形; 学会使用晶体管毫伏表测量正弦信号有效值。
3. 用RC 、RL 设计输出滞后(超前)输入的简单电路，并作实际测量。
实验设备1. DF1641D 型或EE1641D 型函数发生器1台2. 双踪示波器 1台3. 晶体管毫幅表DF2173B 1台4. 可变电容箱1个5. 可变电阻箱1个6.可变电感箱1个实验原理1． 正弦交流电作用于任一线性定常电路，产生的响应仍是同频率的正弦量，因此，正弦量可以用相量来表示。
设一正弦电流：[]Ii j t j e tj j ei Ie I e I R Ie R t ICOS t i ϕωωϕϕω=↔⎥⎦⎤⎢⎣⎡=+=∙∙+22)(2)(2． 用相量表示了正弦量，正弦交流稳态响应的计算可方便地运用相量进行复数运算，在直流电路中的基本定律、定理和计算方法完全适用于相量计算。
3． 输出电压滞后输入电压的RC 电路，如图1所示。
图1(RC 滞后电路) 图2(RC 超前电路)输出电压1110+=+=∙∙CR j U U Cj R C j U i i ωωωUNIVERSITY OF SCIENCE AND TECHNOLOGY OF CHINASchool of Computer Science & Technology, Hefei, Anhui, People's Republic of China, Zip Code: 230027RC 电路的频率特性实验报告网络函数为：()())()(11)(120ωϕωωωω∠=-∠+==-∙∙j H RC tg RC U U j H i式中，2)(11)(RC U U j H io ωω+=∆∙∙，称为幅频特性，显然是低通。
