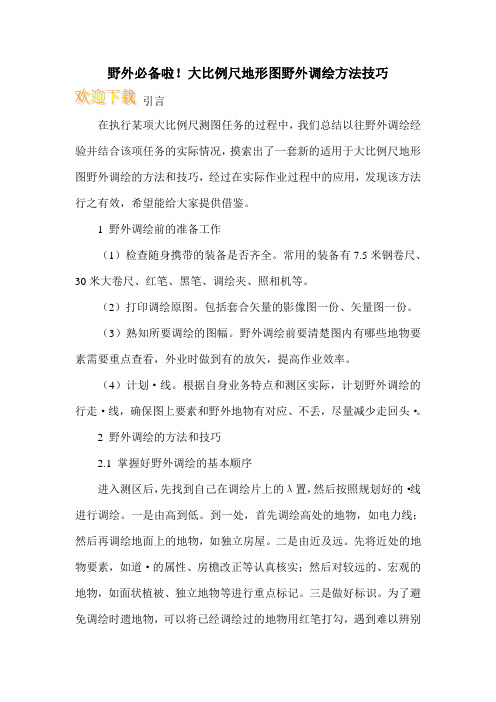

野外必备啦！大比例尺地形图野外调绘方法技巧引言在执行某项大比例尺测图任务的过程中，我们总结以往野外调绘经验并结合该项任务的实际情况，摸索出了一套新的适用于大比例尺地形图野外调绘的方法和技巧，经过在实际作业过程中的应用，发现该方法行之有效，希望能给大家提供借鉴。
1 野外调绘前的准备工作（1）检查随身携带的装备是否齐全。
常用的装备有7.5米钢卷尺、30米大卷尺、红笔、黑笔、调绘夹、照相机等。
（2）打印调绘原图。
包括套合矢量的影像图一份、矢量图一份。
（3）熟知所要调绘的图幅。
野外调绘前要清楚图内有哪些地物要素需要重点查看，外业时做到有的放矢，提高作业效率。
（4）计划·线。
根据自身业务特点和测区实际，计划野外调绘的行走·线，确保图上要素和野外地物有对应、不丢，尽量减少走回头·。
2 野外调绘的方法和技巧2.1 掌握好野外调绘的基本顺序进入测区后，先找到自己在调绘片上的λ置，然后按照规划好的·线进行调绘。
一是由高到低。
到一处，首先调绘高处的地物，如电力线；然后再调绘地面上的地物，如独立房屋。
二是由近及远。
先将近处的地物要素，如道·的属性、房檐改正等认真核实；然后对较远的、宏观的地物，如面状植被、独立地物等进行重点标记。
三是做好标识。
为了避免调绘时遗地物，可以将已经调绘过的地物用红笔打勾，遇到难以辨别或者存在疑问的地物，不能确定其属性时，可以用照相机从不同角度进行拍照，返回后及时请教解答。
2.2 把握好野外调绘的基本原则野外调绘过程中应把握好三条基本原则。
首先是勤走，一定要保证图内的一处都走到看到，不能想当然的认为哪些地方有地物，不需要去看。
有可能你去到的地方就存在内业判的地物或者新增的地物；二是要多问，野外调绘时会遇到许多我们从δ见过的地物，一定要多问问当地的居民，确保调绘准确无误；三是要善记，野外调绘的地物属性要记到调绘片上，地物较多较密时，更要字迹工整，书写认真，做到易于识别。
地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
1.南方cass生成大比例尺地形图图幅步骤1.设置图幅参数参数，点击菜单“文件/CASS参数配置/图框设置界面〞进入设置界面。
2.绘制图形外围矩形框，改写矩形框四个顶点坐标，进展取整，例如，536420.0000，3152464.00003.量取长、宽距离，换算图幅尺寸，根据公式，1/图形比例尺=图幅尺寸/量取距离*1000，最终得出的是结果数值单位为毫米，还需要转换为分米〔即除以100〕。
4.翻开“绘图处理/任意图幅，在单项选择框选项，选择“不取整，四角坐标与注记可能不符〞〔先勾选，再定坐标〕，如有其他要求可选择选项“删除图框外实体〞。
2.根据等高线切断面1.点击菜单栏“工程应用->绘断面图->根据等高线〞，根据提示选择你要绘制断面的多段线。
2.绘制过程中需要注意的有以下几点：1.CASS绘制断面时是从多段线的起点开场生成的，如果你需要绘制的断面是由地形图的左到右，多段线也需要从左到右。
下列图中为同一根线相反方向生面的断面图。
2.多段线两段必须有等高线。
如果所需要绘制的断面超出等高线，可以手动在起点处绘制一根辅助等高线，等绘制完成断面图后再删除。
3.绘图仪中打印输出1.绘制打印红线，确定打印围。
量取红线长与宽，记录下列图上2.点击“文件〞下的“打印〞，首先在打印机/绘图仪处选择你的打印机。
3.如果你的图不是正规的标准图幅，你需要设置图纸尺寸。
点击打印机后面的“特性〞按钮，进入绘图仪配置编辑器。
选择下列图中列表框中的自定义特性，再点击下方的自定义特性按钮。
纸与打印尺寸的关系：A0 841*1189〔是16倍的A4〕、A1 594*841〔是8倍的A4〕、A2 420*594〔是4倍的A4〕、A3 297*420〔是2倍的A4〕A4 210*297。
4.坐标转换1. 点击菜单“地物编辑/坐标转换〞，弹出下面界面左5.三角网方量计算1.DTM法：也叫三角网法，主要应用于平场的情况。
这种方法计算方量，在计算围，高程点越多计算出来的方量值越准确。
大比例地形图的制作方法
摘要：本文结合某测区1:1000航测数字化成图，分析了大比例地形图的制作流程，并对大比例尺地形图生产过程中的技巧性进行了比较详细的阐述。
首先介绍地形图制作工艺流程，调绘片的制作，然后介绍了图外整饰的技术方法，为大比例尺地形图制作提供成熟可靠的经验。
关键词：“数字城市”；大比例地形图；调绘片制作；外业调绘与补测；图外整饰
Abstract: combining with the area a 1 to aerial digital mapping, analyzes the production process of large scale topographic map, and large scale topographic map in the process of production craft are detailed in this paper. First introduces topographic map making process, the production of the drawing, and then introduced the figure of technical methods the trims, for large scale topographic map making provide mature reliable experience.
Keywords: “digital city”; A large scale topographic map;draw piece of production;draw and BuCe field; Figure the trims
1、引言
随着计算机技术的高速发展，各种比例尺地形图生产工艺流程也日趋成熟，航空航天技术与计算机技术的结合是地形图制图方法发生了根本性的变化，大比例尺数字地图生产已成为测绘部门和用图单位的基本要求。
为满足城市建设、规划及管理的需要，大比例尺地形图为建设、规划及管理提供基础性保障
2、工艺流程
3、技术方法
3.1数据获取方法与原则
信息图形化就是用符号化模块读取存储在特征要素上的图形信息，依据特定的符号化参数生成图形。
图形的符号信息提取与记录是信息图形化的重要基础。
采用“先内后外”的成图方法，执行内业定位，外业定性的原则。
利用航空摄影建立立体模型，根据立体模型获取矢量数据。
地物采集顺序如下：居民地，独
立地物，道路，水系，管线，垣栅，植被，地貌等。
内业对立体影像中清晰可判定的地物准确定位，不得遗漏。
数据获取过程中，立体模型中辨别困难的（包括隐蔽地区、阴影部分）要素做好标记，以便外业实地进行补测、补调。
3.2调绘片制作
矢量数据与正射影像叠加输出打印调绘底图。
为使调绘底图清晰、好识别，需要对矢量数据和影像数据进行如下处理：
对各要素进行符号化处理，并进行图外整饰，整饰内容应包含图号、制作单位、四角坐标、比例尺、数据获取人员、检查人员等信息。
为使矢量数据叠加在正射影像上清晰可见，对基本线划应加粗处理，一般粗度为0.15mm-0.2mm。
制作的正射影像，颜色一般与实际颜色接近，大多偏绿色、偏土黄色，颜色较深，矢量数据叠加后，造成矢量数据不清晰，所以需要对影像进行淡化处理，淡化处理过程应执行影像损失较小，应能清晰判定要素的原则。
将处理后的矢量数据和正射影像套合输出打印调绘底图，提供外业调绘使用。
3.3外业调绘与补测
外业调绘与补测工作是保证地形图地理精度、要素属性获取的主要环节。
外业调绘的工作主要是要素的定性补调，对图面上的地物以及地物间的关系给予正确的解释，并清楚地标绘在调绘片上，供内业编辑时使用。
在外业现场进行调绘和补测，切实做到走到、看到、问清、画实，所要求的属性项不得有遗漏，以保证调绘质量。
做到判读准确、描绘清晰、符号运用恰当，注记准确无误。
对个别简单易补测的新增地物可利用相关地物直接补测上图，并标注相关距离尺寸；对于毗连或成片新增或被遮挡地物可先圈出其大概位置，用全站仪全野外获取数据，并绘制草图，提供内业编辑参考。
3.4 DLG编辑
将立体模型获取的全要素矢量数据，根据调绘片和外业补测数据，按照图式规范、分类代码、分层、要素等要求，逐层逐类修改悬挂、伪节点、不合理相交、自相交、打折、等高线与高程点矛盾等各种问题，规范个要素之间的关系，并注意逐一检查各有向符号及有向线的方向。
在AUTOCAD软件中，层（layer）是个不能忽视的概念，每层代表着不同的地物，而且包含该地物的所有图形属性。
在编辑过程中每一个地物对应一个层，
每一层代表一个代码，一一对应。
这样在数据编辑完后利用AUTOCAD cmap软件统一符号化，整幅图基本骨架已经完成。
为使图面清晰，在精度允许范围内，各要素之间的关系协调合理，通常采用次要地物避让主要地物的方法，符号间间隔图面0.2mm表示。
例如，房屋与道路，房屋边线与陡坎，斜坡等重合时，以房屋边线为准，道路等可位移0.2mm 表示。
如图2所示。
点状地物符号与线状地物重合时，为使独立地物符号完整，可采用独立地物作压盖的方法表示。
图2
房屋与道路重合道路位移0.2表示
对于立体测图不能实现的线段长短问题，例如示坡线、棚房齿等。
在作业过程中所存在的批量修改问题利用AUTOCAD cmap中VBA宏语言开发了一些小程序。
利用程序可以批量修改固定线段的长度，如图3所示。
立体测图提供的凹地曲线，其中示坡线长短不一，需要按图式长度修改统一，手工修改既费时又费力，还容易出错，利用程序修改就避免了以上问题。
如图4所示，先输入修改后的线段的长度，然后选择其所在的图层，点击程序运行即可批量完成，省时省力，提高了作业效率。
图3 未改动前示坡线的数据图4程序统改后示坡线的数据
外业提供的控制点及补测数据，作业时需要导入使用。
但是在导入过程中外业补测数据中带有扩展属性项，在进行图层合并时就会出错，不能进行层合并，需要删除实体上多余的扩展属性项。
程序将根据选择的对照表进行删除，运行开发的程序即可解决此问题，然后可进行图层合并。
出图数据最后要求所有图幅要拼接上交，因此每幅图接边不光要求满足建库要求，更要满足出图要求，属性要接边，线宽，线型，植被疏密也需要接边。
如图5：
图5植被接边示意图
1处植被比较均匀，但是2处植被疏密不一致，使得图面效果不是很好，因此需要修改。
为了避免因为植被不均匀而重复改图，作业一开始就可大致规定每格网植被填充的大约个数，这样整个测区植被就比较均匀，图面清晰。
避免因为植被不均匀而重复改图的工作量。
可以节约时间，有效的提高作业效率。
3.5图廓整饰
成图软件生成的图廓整饰的字体、字大、图外说明等不符合技术规定的要求，因此可以利用VBA宏语言开发程序，依据图号、结合表的信息文件，选择比例尺，根据图号（西南角的坐标）自动计算生成完全符合技术要求的图廓，其中出版单位、出版说明、成图比例尺、结合表、图号、秘密等以及图廓四个角的坐标均由程序自动生成，无需修改，可以避免手工输入坐标出现错误等问题，极大的提高了生产效率。
4、质量控制
大比例尺地形图大多周期短、图幅数量大等特点，这对质量控制就提出了比较高的要求，为了有效地控制质量，项目实行两级检查一级验收制度，即各生产部门组织检查、院级检查。
质量部门验收，而质量最重要的保证就是作业人员的作业质量。
所以一定要加强对作业人员的技术能力的培养和责任心的强调，这就有助于人工检查，可以减少问题的发生，大大提高了效率，为按期保质保量完成项目争取了时间。
5、成果上交
按照用户要求整理数据上交成果，需上交的数据成果有：数字线划图DWG 格式数据及回放图一份；需要上交技术文件有：技术设计书、测区图幅结合表、技术总结、检查报告。
6、结束语
本方法不需要任何专业性软件系统的支持，用户可利用简便易用的AutoCAD绘图来获取地图数据，较好的实现了大比例尺地形图的制作，符合精度要求，而且图面清晰易读，希望能给读者带来一点帮助。
参考文献
1. GB/T 20257.1-2007 国家基本比例尺地图图示第一部分：1：500 1：1000 1：2000 地形图图式
2.袁生礼，罗方方，仉明基于AutoCAD MAP 3D地形图信息图形化技术研究城市勘测2011.4.63-65
3.张公，周荣福，李祥AutoCAD数据向MapGIS数据转换方法的研究城市勘测2011 .3.126-129
