电路频率特性讲解

RC电路的频率特性RC电路的频率特性:=1/（2πfC），在RC串联的正弦交流电路中，由于电容元件的容抗XC它与电源的频率有关，所以当输入端外加电压保持幅值不变而频率变化时，其容抗将随频率的变化而变化，从而引起整个电路的阻抗发生变化，电路中的电流及在电阻和电容元件上所引起的电压也会随频率而改变。

我们将RC电路中的电流及各部分电压与频率的关系称为RC电路的频率特性。

截止频率是用来说明电路频率特性指标的一个特殊频率。

当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍时，此频率即为截止频率。

截止频率公式1f0=RCπ2高通滤波器07.0T f ()（a ）实验电路（b ）幅频特性曲线图1高通滤波器低通滤波器07.0T f ()（a ）实验电路（b ）幅频特性曲线图2低通滤波器RC串并联选频电路10（a ）实验电路（b ）幅频特性曲线图3 选频电路实验目的（1）测量RC电路的频率特性，并画出其频率特性曲线。

（2）掌握测量截止频率的方法。

（3）进一步熟悉相关实验仪器的用途及使用方法。

图1 高通滤波器提示：在测量过程中应注意，在频率改变的同时用电压测试仪监测输入电压幅度，使之保持恒定。

表1 高通滤波器实验数据计算值：f 0= 测量值：f 0=图2低通滤波器表2 低通滤波器实验数据计算值：f 0= 测量值：f 0=图3选频电路1表3选频电路实验数据= 测量值：f0=计算值：f3 注意事项实验中，请同学们注意：（1）信号发生器输出端不可短路（2）测量交流高频信号电压有效值，须使用测试仪SCOPE 功能，不允许使用万用表（3）在测试仪的监测下，始终保持信号发生器输出电压有效值不变。

电路基础原理理解电路中的频率特性电路频率特性是电子学中非常重要的概念之一，它描述了电路对不同频率电信号的响应情况。

在日常生活中，我们经常会遇到各种电子设备，例如手机、电视、音响等，它们的性能优劣往往与电路频率特性有着密切关系。

在这篇文章中，我们将探讨电路频率特性的基本原理和其在实际应用中的意义。

首先，让我们从频率的定义开始。

频率是指单位时间内事件发生的次数，而在电路中，频率则表示单位时间内电信号通过电路的次数。

常见的电信号包括正弦波、方波等，它们可以看作是由不同频率的简单周期信号叠加而成。

电路频率特性即描述了电路对这些不同频率信号的传输、放大、滤波等特性。

在理解电路频率特性的基础上，我们可以将其分为三个主要方面：传输特性、放大特性和滤波特性。

首先，传输特性描述了电路对信号的传输能力。

在电路中，我们通常使用增益（gain）来表示电路对信号的放大程度，而增益直接与信号频率相关。

不同频率的信号在传输过程中会受到不同程度的衰减和相位变化。

电路的传输特性主要通过传递函数来描述，传递函数是输入信号和输出信号之间的关系。

通过分析传递函数，我们可以了解电路对不同频率信号的放大/衰减程度和相位变化情况，从而为电路设计和优化提供指导。

其次，放大特性描述了电路对信号放大的能力。

放大电路是电子设备中极为常见的电路之一，它在信号传输、音频放大等方面起着重要作用。

放大电路的频率特性与电路中的电容、电感以及其他元器件有着密切关系。

在设计放大电路时，我们需要考虑所需放大的频率范围和最大放大倍数等指标，从而选择合适的元器件参数和电路拓扑结构。

最后，滤波特性描述了电路对不同频率信号的滤波效果。

滤波电路是将特定频率的信号通过，而把其他频率的信号屏蔽或衰减的电路。

滤波器在电子设备中广泛应用，例如音频设备中的低通滤波器和高通滤波器，用于去除杂音和调节声音的音质等。

滤波器的频率特性通常通过其频率响应来表示，频率响应可以反映出滤波器对不同频率信号的衰减或放大程度。

电路基础原理电路的频率响应与幅频特性电路频率响应与幅频特性是电路基础原理中的重要内容，它们描述了电路对不同频率的信号的响应和传输特性。

频率响应和幅频特性的理解对于实际电路设计和调试非常关键。

1. 频率响应的基本概念频率响应是指电路输出信号幅度对输入信号频率变化的响应情况。

在电路中，信号的频率往往对电路的性能和传输特性产生重要影响。

频率响应可以通过绘制电路的幅频特性曲线来表示。

幅频特性曲线描述了电路在不同频率下的增益和相位变化情况。

2. 传递函数与频率响应电路的频率响应可以通过其传递函数来描述。

传递函数是指电路输入和输出之间的关系，通常用H(jω)来表示，其中H是传递函数，j是虚数单位，ω是角频率。

传递函数可以用来计算电路的增益和相位。

3. 低通滤波器的频率响应低通滤波器是一种常见的电路，用于滤除输入信号中的高频成分。

低通滤波器的频率响应可以用来描述它对不同频率信号的抑制程度。

在低通滤波器的幅频特性曲线上，可以观察到高频信号的幅度被抑制，而低频信号保持较好的传输。

4. 高通滤波器的频率响应与低通滤波器相反，高通滤波器用于滤除输入信号中的低频成分。

高通滤波器的频率响应可以用来描述它对不同频率信号的传输情况。

在高通滤波器的幅频特性曲线上，可以观察到低频信号的幅度被抑制，而高频信号保持较好的传输。

5. 带通滤波器的频率响应带通滤波器是一种常用的电路，用于选择特定频率范围内的信号。

带通滤波器的频率响应可以用来描述它对不同频率信号的选择性。

在带通滤波器的幅频特性曲线上，可以观察到通带内的信号传输保持较好，而通带外的信号被抑制。

6. 带阻滤波器的频率响应带阻滤波器是一种常见的电路，用于剔除特定频率范围内的信号。

带阻滤波器的频率响应可以用来描述它对不同频率信号的抑制情况。

在带阻滤波器的幅频特性曲线上，可以观察到阻带内的信号被抑制，而阻带外的信号传输保持较好。

7. 频率响应对于电路设计的重要性频率响应的理解对于实际电路设计和调试非常关键。

实验七 RC 电路频率特性一、实验目的1、了解低通和高通滤波器的频率特性，熟悉文氏电桥的结构特点及选频特性；2、掌握网络频率特性测试的一般方法；二、实验仪器信号发生器、交流毫伏表、数字频率计、双踪示波器三、实验原理1、文氏电路如图1所示，电路输出电压和输入电压的幅值分别为Uo 、Ui ，相位分别为φo 、φi ，输出电压和输入电压的比为网络函数，记为H （j ω），网络函数的幅值为∣H （j ω）∣=Uo/Ui ，相位为φ＝φo －φi ，∣H （j ω）∣和φ分别为电路的幅频特性和相频特性。

文氏电路的网络函数表达式为：文氏电路的幅频特性和相频特性见图2和3，在频率较低的情况下，即1/C R ω>>时，电路可近似等效为图4所示的低频等效电路。

频率越低，输出电压的幅度越小，其相位愈超前于输入电压。

当频率接近于0时，输出电压趋近于0，相位接近90度。

而当频率较高时，即当1/C R ω<<时，电路电路可近似等效为图5所示的高频等效电路。

频率越高，输出电压的也幅度越小，其相位愈滞后于输入电压。

当频率接近于无穷大时，输出电压趋近于0，相位接近－90度。

由此可见，当频率为某一中间值o f 时，输出电压不为0，输出电压和输入电压同相。

∣H （j ω）∣ φ图1 RC 文氏电路 图2 文氏电路幅频特性 图3 文氏电路相频特性31arctan)1(31)1(31)(22RC RC RCRC RCRC j UU j H io ωωωωωωω-∠-+=-+==u o+--1/390图4 低频等效电路 图5 高频等效电路2、实验测量框图如图6所示，信号源与RC 网络构成回路，将信号源输出信号和RC 网络端输出信号接入示波器，用频率计测量信号源输出信号的频率。

图6 实验框图 图73、RC 带通网络中心频率0f 的测定当带通网络的频率0f f 时，输入电压和输出电压的相位差为0，如果在示波器的垂直和水平偏转板上分别加上频率、振幅和相位相同的正弦电压，则在示波器的荧光屏上将得到一条与X 轴成45度的直线。

电路频率特性的研究一、 实验目的1. 掌握低通、带通电路的频率特性；2. 应用Multisim 软件测试低通、带通电路频率特性及有关参数；3. 应用Multisim 软件中的波特仪测试电路的频率特性。

二、 实验原理1. 网络频率特性的定义1) 网络函数——正弦稳态情况下，网络的响应相量与激励相量之比。

2) 一个完整的网络频率特性应包括幅频特性、相频特性两个方面。

3) 截止频率——输出电压降到输入电压的0.707时的频率(f 0)；通频带——输出电压从最大降到0.707倍间的频率区间（Bw:0~2πf 0）2. 网络频率特性曲线1) 一阶RC 低通2111()11U jwcH w jwcR U R jwc====++a) 幅频特性2121221()0,;,0;1,0.707U H w U w U U w U w U U CR ===→∞→===||=则有由图像看出，频率越低，信号越容易通过——低通。

b) 相频特性()a r c t a n ()10,0;,45;,90w w c Rw w w CRϕϕϕϕ=-====-→∞=-。

c) 截止频率：012f RCπ= 2) 二阶RLC 带通a)谐振频率0f =（0w =，此时有电路如下图特性：b)品质因数001w L Q R w RC ===（L 、C 一定时，改变R 值就能影响电路的选频特性，R 越小，Q 越大，选频特性越好）；c) 幅频特性和相频特性00000,,U w f I I R w f U IU I η======另则有故=，如下图d) 由上图得，通频带"'0022()w f Bw f f Q Qππ=-== 3) 二阶RLC 低通a)谐振频率0f =b) 幅频特性和相频特性0201()(,)1(1)|()|c U w L jQ w jwCH w Q U jQ R w R jwL jwC H w ηηη∙-=====+-++==则有122|()|(|()|)0,00;2m c H w d H w w w w d w f U ηηπ=======令解得即对应的U 极大值为如下图所示：c)m f =3. 测量方法对特征频率点极其上下百倍频程范围内选取频率点进行测量，包括对()H w 及ϕ的测量，并根据测得的数据作出幅频特性曲线及相频特性曲线。

理解电路中的频率响应与频率特性当我们研究电路的设计和性能时，频率响应和频率特性是两个重要的概念。

频率响应是指电路输出信号随输入信号频率变化而产生的变化，而频率特性则是描述了电路在不同频率下的行为和性能。

深入理解电路中的频率响应和频率特性对于电路的分析和设计至关重要。

一个常见的模拟电路是滤波器。

滤波器的功能是选择或拒绝特定频率范围的信号。

频率响应曲线是一种常用的描述滤波器性能的方法。

频率响应曲线通常以对数坐标绘制，横坐标表示频率，纵坐标表示增益或衰减量。

在频率响应曲线中，有两个关键的参数需要关注：截止频率和增益。

截止频率是指在该频率下，滤波器的输出信号衰减到输入信号的一半。

对于低通滤波器来说，截止频率是指输出信号衰减到输入信号的-3dB （分贝）。

增益是指滤波器在特定频率下的输出信号相对于输入信号的放大倍数。

另一个重要的概念是频率特性。

频率特性描述了电路在不同频率下的行为和性能。

常见的频率特性包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器是指能够通过低频信号而抑制高频信号的电路。

典型的低通滤波器包括RC滤波器和LC滤波器。

高通滤波器则正好相反，能够通过高频信号而抑制低频信号。

带通滤波器允许通过某个特定的频率范围的信号，而抑制其他频率范围的信号。

带阻滤波器则正好相反，能够抑制某个特定的频率范围的信号，而允许其他频率范围的信号通过。

在电子设备中，音频放大器是另一个常见的应用。

音频放大器的频率响应和频率特性对于保证音频质量和扬声器保护至关重要。

频率响应不均匀可能导致音频信号失真或丢失细节。

因此，设计音频放大器时需要考虑频率响应和频率特性。

频率响应和频率特性在数字信号处理中也起着重要的作用。

数字信号处理器（DSP）可以通过改变数字滤波器的频率响应来实现不同的滤波效果。

数字滤波器可以对信号进行低通滤波、高通滤波、带通滤波或带阻滤波，以满足不同的应用需求。

总之，理解电路中的频率响应和频率特性对于电路的设计和性能分析非常重要。

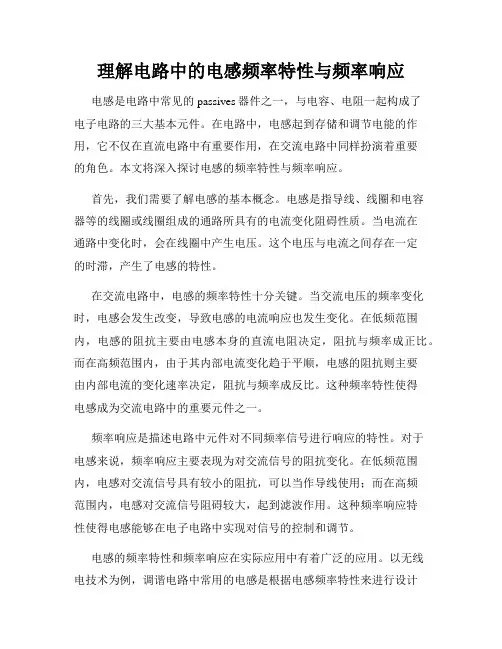

理解电路中的电感频率特性与频率响应电感是电路中常见的 passives器件之一，与电容、电阻一起构成了电子电路的三大基本元件。

在电路中，电感起到存储和调节电能的作用，它不仅在直流电路中有重要作用，在交流电路中同样扮演着重要的角色。

本文将深入探讨电感的频率特性与频率响应。

首先，我们需要了解电感的基本概念。

电感是指导线、线圈和电容器等的线圈或线圈组成的通路所具有的电流变化阻碍性质。

当电流在通路中变化时，会在线圈中产生电压。

这个电压与电流之间存在一定的时滞，产生了电感的特性。

在交流电路中，电感的频率特性十分关键。

当交流电压的频率变化时，电感会发生改变，导致电感的电流响应也发生变化。

在低频范围内，电感的阻抗主要由电感本身的直流电阻决定，阻抗与频率成正比。

而在高频范围内，由于其内部电流变化趋于平顺，电感的阻抗则主要由内部电流的变化速率决定，阻抗与频率成反比。

这种频率特性使得电感成为交流电路中的重要元件之一。

频率响应是描述电路中元件对不同频率信号进行响应的特性。

对于电感来说，频率响应主要表现为对交流信号的阻抗变化。

在低频范围内，电感对交流信号具有较小的阻抗，可以当作导线使用；而在高频范围内，电感对交流信号阻碍较大，起到滤波作用。

这种频率响应特性使得电感能够在电子电路中实现对信号的控制和调节。

电感的频率特性和频率响应在实际应用中有着广泛的应用。

以无线电技术为例，调谐电路中常用的电感是根据电感频率特性来进行设计的。

不同频率的电容和电感的组合可以实现对不同频段的信号进行调谐。

电感的频率响应也被应用于无线电接收机的滤波器设计，用于滤除无关频率的干扰信号，保留主要信号。

此外，在电声学领域，电感也起到了至关重要的作用。

例如，音箱电路中的电感通过限制低频信号的通过，使音箱能够输出更加清晰和高质量的声音。

综上所述，电感的频率特性与频率响应是电路中不可忽视的重要特性。

电感在交流电路中扮演着重要作用，不仅通过频率特性实现对信号的控制和调节，同时也通过频率响应来滤除干扰信号、提升信号质量。

第八节 R 、L 、C 串联电路频率特性一、实验目的1、学会用实验方法测定R 、L 、C 串联电路的频率特性以及学会绘制谐振曲线。

2、观测谐振电路的特点，及品质因数对谐振曲线的影响。

3、进一步熟悉信号发生器与交流毫伏表的使用。

二、实验原理1．在R 、L 、C 串联电路中，当外加正弦交流电压的频率可变时，电路中的感抗、容抗和电抗都随着外加电源频率的改变而变化，因而电路中的电流也随着频率而变化。

这些物理量随频率而变的特性绘成曲线，就是它们的频率特性曲线。

由于X L = ω L X C =C ω1 X=X L -X C = ω L-Cω1 Z=(22)1C L R ωω-+ φ=arctg RC L ωω1- 电路中当X L =X C 时的频率被称为串联谐振角频率ω0，这时电路呈谐振状态，谐振角频率为：ω =ω0=LC1谐振频率: f 0=LCπ21L r L C图2-8-1可见谐振频率决定于电路参数L及C。

随着频率的变化，电路的性质在ω＜ω0时呈容性，ω>ω0时电路呈感性，ω=ω0即在谐振点电路呈现纯电阻性。

电路的品质因数Q为：Q=ω0L/R当电路的L及C维持不变，只改变R的大小时，可以作出不同Q值的谐振曲线，Q值越大，曲线越尖锐.实验中所用的信号源为低频信号发生器，利用晶体管毫伏表测量电阻元件R上的电压，可求出电路中的电流。

电路图如图1-8-1所示。

在实验中应该注意要始终维持信号发生器的输出电压不变。

另外，为了能得到一个比较光滑的电流谐振曲线，在谐振点附近可以多取几个读数。

所以最好粗测谐振频率为多少，方法是调节信号发生器的频率，使R上出现的电压为最大，这时的频率就是谐振频率。

2．用双踪示波器测量阻抗角元件的阻抗角（即被测信号ｕ和ｉ的相位差φ）随输入信号的频率变化而改变，阻抗角的频率特性曲线可以用双踪示波器来测量，如图2-8-2所示。

阻抗角（即相位差φ）的测量方法如下：1）在“交替”状态下，先将两个“Ｙ轴输入方式”开关置于“⊥”位置，使之显示两条直线，调ＹＡ和ＹＢ移位，使二直线重合，再将两个Ｙ轴输入方式置于“AC”或“DC”位置，然后再进行相位差的观测。

返回＞＞第三章 放大电路的频率特性通常，放大电路的输入信号不是单一频率的正弦信号，而是各种不同频率分量组成的复合信号。

由于三极管本身具有电容效应，以及放大电路中存在电抗元件(如耦合电容和旁路电容)，因此，对于不同频率分量，电抗元件的电抗和相位移均不同，所以，放大电路的电压放大倍数A u 和相角φ成为频率的函数。

我们把这种函数关系称为放大电路的频率特性。

§1频率特性的一般概念一、频率特性的概念以共e 极基本放大电路为例，定性地分析一下当输入信号频率发生变化时，放大倍数将怎样变化。

在中频段，由于电容可以不考虑，中频A um 电压放大倍数基本上不随频率而变化。

180=ϕ，即无附加相移。

对共发射极放大电路来说，输出电压和输入电压反相。

在低频段，由耦合电容的容抗变大，电压放大倍数A u 变小，同时也将在输出电压和输入电压间产生相移。

我们定义：当放大倍数下降到中频率放大倍数的0.707倍时，即2umul A A =时的频率称为下限频率f l对于高频段。

由于三极管极间电容或分布电容的容抗在低频时较大，当频率上升时，容抗减小，使加至放大电路的输入信号减小，输入电压减小，从而使放大倍数下降。

同时也会在输出电压与输入电压间产生附加相移。

同样我们定义：当电压放大倍数下降到中频区放大倍数的0.707倍时，即2umuh A A =时的频率为上限频率f h 。

共e 极的电压放大倍数是一个复数，ϕ<=∙u u A A其中，幅值A u 和相角ϕ都是频率的函数，分别称为放大电路的幅频特性和相频特性。

我们称上限频率与下限频率之差为通频带。

l h bw f f f -=表征放大电路对不同频率的输入信号的响应能力，它是放大电路的重要技术指标之一。

二、线性失真由于通频带不会无穷大，因此对于不同频率的信号，放大倍数的幅值不同，相位也不同。

当输入信号包含有若干多次谐波成分时，经过放大电路后，其输出波形将产生频率失真。

由于它是电抗元件产生的，而电抗元件又是线性元件，故这种失真称为线性失真。

交流电路的频率特性
在沟通电路中，电容元件的容抗和电感元件的感抗，都与频率有关,在电源频率肯定时，它们有一确定值。

但当电源电压或电流（激励）的频率转变（即使它们的幅值不变）时，容抗和感抗随着转变，而使电路中各部分所产生的电流和电压（响应）的大小和相位也随着转变。

响应与频率的关系称为电路的频率特性或频率响应。

电压和电流都是时间常数，在时间领域内对电路进行分析，所以常称为时域分析。

在频率领域内对电路进行分析，就称为频域分析。

所谓滤波就是利用容抗或感抗随频率转变而转变的特性，对不同频率输入信号产生不同的响应，让需要的某一频带的信号顺当通过，而抑制不需要的其他频率的信号。

滤波电路通常可分为低通，高通和带通等多种。

除了RC电路外其他电路也可以组成滤波电路。

电路输出电压与输入电压的比值称为电路的传递函数或转移函数，用T（j）表示，它是一个复数。

1.低通滤波器
即在谐振时，支路电流或时总电流的Q倍，也就是谐振时电路的阻抗模为支路阻抗模的Q倍。

电路频率响应分析了解电路在不同频率下的特性电路频率响应分析：了解电路在不同频率下的特性在电子学中，电路频率响应分析是研究电路在不同频率下的特性和行为的重要方法。

通过分析电路的频率响应，我们可以了解到电路对不同频率信号的传输、滤波、放大等方面的性能表现。

本文将介绍电路频率响应分析的基本概念、常用的分析方法以及频率响应曲线的解读。

一、频率响应的基本概念电路的频率响应是指电路对不同频率信号的响应情况。

在电路中，频率响应通常以频率响应曲线表示，横轴表示频率，纵轴表示电路参数的增益或相位角。

频率响应曲线可以展示出电路对不同频率信号的特性，从而帮助我们了解电路的行为和性能。

频率响应曲线通常是由实际测量数据绘制出来的。

在实际测量中，我们将输入电路的频率逐渐增加或减小，然后测量电路的响应（通常为电压或电流），最终绘制出频率响应曲线。

频率响应曲线可以反映出电路的增益、相位、带宽等重要信息。

二、常用的频率响应分析方法1. 传递函数法传递函数法是一种常用的频率响应分析方法。

传递函数描述了输入信号和输出信号之间的关系，可以用来分析电路的频率响应。

传递函数通常表示为H(jω)，其中H是传递函数，j是虚数单位，ω是角频率。

传递函数法的步骤如下：（1）编写电路的基本方程。

（2）对方程进行拉普拉斯变换，得到传递函数表达式。

（3）根据传递函数表达式，计算不同频率下的增益和相位，并绘制频率响应曲线。

2. 频域分析法频域分析法是另一种常用的频率响应分析方法。

频域分析法通过将信号转换到频域进行分析，可以得到信号在频率上的特性。

频域分析法的步骤如下：（1）将输入信号进行傅里叶变换，将信号从时域转换到频域。

（2）分析信号在频域上的幅度和相位变化，从而得到频率响应特性。

三、频率响应曲线的解读频率响应曲线是电路频率响应分析的重要结果之一，通过解读频率响应曲线，我们可以了解电路的增益、相位和带宽等信息。

1. 频率响应的增益频率响应曲线的纵轴通常表示电路的增益或衰减程度。
