电路频率特性

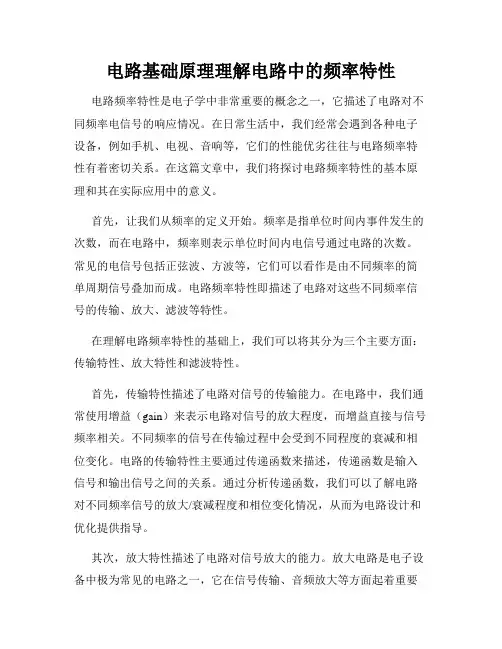

电路基础原理理解电路中的频率特性电路频率特性是电子学中非常重要的概念之一，它描述了电路对不同频率电信号的响应情况。

在日常生活中，我们经常会遇到各种电子设备，例如手机、电视、音响等，它们的性能优劣往往与电路频率特性有着密切关系。

在这篇文章中，我们将探讨电路频率特性的基本原理和其在实际应用中的意义。

首先，让我们从频率的定义开始。

频率是指单位时间内事件发生的次数，而在电路中，频率则表示单位时间内电信号通过电路的次数。

常见的电信号包括正弦波、方波等，它们可以看作是由不同频率的简单周期信号叠加而成。

电路频率特性即描述了电路对这些不同频率信号的传输、放大、滤波等特性。

在理解电路频率特性的基础上，我们可以将其分为三个主要方面：传输特性、放大特性和滤波特性。

首先，传输特性描述了电路对信号的传输能力。

在电路中，我们通常使用增益（gain）来表示电路对信号的放大程度，而增益直接与信号频率相关。

不同频率的信号在传输过程中会受到不同程度的衰减和相位变化。

电路的传输特性主要通过传递函数来描述，传递函数是输入信号和输出信号之间的关系。

通过分析传递函数，我们可以了解电路对不同频率信号的放大/衰减程度和相位变化情况，从而为电路设计和优化提供指导。

其次，放大特性描述了电路对信号放大的能力。

放大电路是电子设备中极为常见的电路之一，它在信号传输、音频放大等方面起着重要作用。

放大电路的频率特性与电路中的电容、电感以及其他元器件有着密切关系。

在设计放大电路时，我们需要考虑所需放大的频率范围和最大放大倍数等指标，从而选择合适的元器件参数和电路拓扑结构。

最后，滤波特性描述了电路对不同频率信号的滤波效果。

滤波电路是将特定频率的信号通过，而把其他频率的信号屏蔽或衰减的电路。

滤波器在电子设备中广泛应用，例如音频设备中的低通滤波器和高通滤波器，用于去除杂音和调节声音的音质等。

滤波器的频率特性通常通过其频率响应来表示，频率响应可以反映出滤波器对不同频率信号的衰减或放大程度。

电路的幅频特性和相频特性公式幅频特性和相频特性怎么计算幅频特性计算方法:幅频特性=w/(根号下(w平方+1))。

G(jω)称为频率特性，A(ω)是输出信号的幅值与输入信号幅值之比，称为幅频特性。

Φ(ω)是输出信号的相角与输入信号的相角之差，称为相频特性。

相移角度随频率变化的特性叫相频特性。

相频特性=arctan w/0 - arctanw/1=pi/2 - arctanw=arctan 1/w可总结为：相频特性=arctan分子虚部/分子实部-arctan分母虚部/分母实部。

ps:忘了打括号，大家意会就行。

幅频特性计算方法:幅频特性=w/(根号下(w平方+1))可总结为幅频特性=根号下((分子实部平方+分子虚部平方)/(分母实部平方+分母虚部平方))。

频率响应是控制系统对正弦输入信号的稳态正弦响应。

即一个稳定的线性定常系统，在正弦信号的作用下，稳态时输出仍是一个与输入同频率的正弦信号，且稳态输出的幅值与相位是输入正弦信号频率的函数。

在电子技术实践中所遇到的信号往往不是单一频率的, 而是在某一段频率范围内, 在放大电路、滤波电路及谐振电路等几乎所有的电子电路和设备中都含有电抗性元件, 由于它们在各种频率下的电抗值是不相同的, 因而电信号在通过这些电子电路和设备的过程中。

其幅度和相位发生了变化, 亦即是使电信号在传输过程中发生了失真，这种失真有时候是我们需要的, 而有时候是不需要的, 而且必须加以克服。

模电里的幅频特性，和相频特性公式是怎么推导的？通分出来的。

只要会推带电容电导电路的电压比，记住j^2=-1，Z （c）=1/jwc，Z（L）=jwl。

按复数运算规则推就行了。

就是把传递函数的s用jw替掉。

j是虚数单位(和数学上的i一样，工程中习惯用j)，w是正弦信zhi号的角频率。

整个运算的结果是一个复数，这个复数的模就是幅频特性A(w)，复数的辐角就是相频特性fai(w)。

幅频特性是输出正弦信号和输入正弦信号的幅值比，相频特性是输出正弦信号和输入正弦信号的相位差，正的话输出相位比输入相位超前，负的话输出比输入滞后。

实验七 RC 电路频率特性一、实验目的1、了解低通和高通滤波器的频率特性，熟悉文氏电桥的结构特点及选频特性；2、掌握网络频率特性测试的一般方法；二、实验仪器信号发生器、交流毫伏表、数字频率计、双踪示波器三、实验原理1、文氏电路如图1所示，电路输出电压和输入电压的幅值分别为Uo 、Ui ，相位分别为φo 、φi ，输出电压和输入电压的比为网络函数，记为H （j ω），网络函数的幅值为∣H （j ω）∣=Uo/Ui ，相位为φ＝φo －φi ，∣H （j ω）∣和φ分别为电路的幅频特性和相频特性。

文氏电路的网络函数表达式为：文氏电路的幅频特性和相频特性见图2和3，在频率较低的情况下，即1/C R ω>>时，电路可近似等效为图4所示的低频等效电路。

频率越低，输出电压的幅度越小，其相位愈超前于输入电压。

当频率接近于0时，输出电压趋近于0，相位接近90度。

而当频率较高时，即当1/C R ω<<时，电路电路可近似等效为图5所示的高频等效电路。

频率越高，输出电压的也幅度越小，其相位愈滞后于输入电压。

当频率接近于无穷大时，输出电压趋近于0，相位接近－90度。

由此可见，当频率为某一中间值o f 时，输出电压不为0，输出电压和输入电压同相。

∣H （j ω）∣ φ图1 RC 文氏电路 图2 文氏电路幅频特性 图3 文氏电路相频特性31arctan)1(31)1(31)(22RC RC RCRC RCRC j UU j H io ωωωωωωω-∠-+=-+==u o+--1/390图4 低频等效电路 图5 高频等效电路2、实验测量框图如图6所示，信号源与RC 网络构成回路，将信号源输出信号和RC 网络端输出信号接入示波器，用频率计测量信号源输出信号的频率。

图6 实验框图 图73、RC 带通网络中心频率0f 的测定当带通网络的频率0f f 时，输入电压和输出电压的相位差为0，如果在示波器的垂直和水平偏转板上分别加上频率、振幅和相位相同的正弦电压，则在示波器的荧光屏上将得到一条与X 轴成45度的直线。

电路频率特性的研究一、 实验目的1. 掌握低通、带通电路的频率特性；2. 应用Multisim 软件测试低通、带通电路频率特性及有关参数；3. 应用Multisim 软件中的波特仪测试电路的频率特性。

二、 实验原理1. 网络频率特性的定义1) 网络函数——正弦稳态情况下，网络的响应相量与激励相量之比。

2) 一个完整的网络频率特性应包括幅频特性、相频特性两个方面。

3) 截止频率——输出电压降到输入电压的0.707时的频率(f 0)；通频带——输出电压从最大降到0.707倍间的频率区间（Bw:0~2πf 0）2. 网络频率特性曲线1) 一阶RC 低通2111()11U jwcH w jwcR U R jwc====++a) 幅频特性2121221()0,;,0;1,0.707U H w U w U U w U w U U CR ===→∞→===||=则有由图像看出，频率越低，信号越容易通过——低通。

b) 相频特性()a r c t a n ()10,0;,45;,90w w c Rw w w CRϕϕϕϕ=-====-→∞=-。

c) 截止频率：012f RCπ= 2) 二阶RLC 带通a)谐振频率0f =（0w =，此时有电路如下图特性：b)品质因数001w L Q R w RC ===（L 、C 一定时，改变R 值就能影响电路的选频特性，R 越小，Q 越大，选频特性越好）；c) 幅频特性和相频特性00000,,U w f I I R w f U IU I η======另则有故=，如下图d) 由上图得，通频带"'0022()w f Bw f f Q Qππ=-== 3) 二阶RLC 低通a)谐振频率0f =b) 幅频特性和相频特性0201()(,)1(1)|()|c U w L jQ w jwCH w Q U jQ R w R jwL jwC H w ηηη∙-=====+-++==则有122|()|(|()|)0,00;2m c H w d H w w w w d w f U ηηπ=======令解得即对应的U 极大值为如下图所示：c)m f =3. 测量方法对特征频率点极其上下百倍频程范围内选取频率点进行测量，包括对()H w 及ϕ的测量，并根据测得的数据作出幅频特性曲线及相频特性曲线。

竭诚为您提供优质文档/双击可除rlc串联电路频率特性实验报告篇一：RLc串联电路的幅频特性与谐振现象实验报告_-_4(1)《电路原理》实验报告实验时间：20XX/5/17一、实验名称RLc串联电路的幅频特性与谐振现象二、实验目的1．测定R、L、c串联谐振电路的频率特性曲线。

2．观察串联谐振现象，了解电路参数对谐振特性的影响。

1．R、L、c串联电路(图4-1)的阻抗是电源频率的函数，即：Z?R?j(?L?1)?Zej??c三、实验原理当?L?1时，电路呈现电阻性，us一定时，电流达最大，这种现象称为串?c联谐振，谐振时的频率称为谐振频率，也称电路的固有频率。

即?0?1Lc或f0?12?LcR无关。

图4-12．电路处于谐振状态时的特征：①复阻抗Z达最小，电路呈现电阻性，电流与输入电压同相。

②电感电压与电容电压数值相等，相位相反。

此时电感电压(或电容电压)为电源电压的Q倍，Q称为品质因数，即Q?uLuc?0L11ususR?0cRRc在L和c为定值时，Q值仅由回路电阻R的大小来决定。

③在激励电压有效值不变时，回路中的电流达最大值，即：I?I0?usR3．串联谐振电路的频率特性：①回路的电流与电源角频率的关系称为电流的幅频特性，表明其关系的图形称为串联谐振曲线。

电流与角频率的关系为：I(?)?us1??R2??L???c??2?us0??R?Q2?0??I00??1?Q2?0?2当L、c一定时，改变回路的电阻R值，即可得到不同Q 值下的电流的幅频特性曲线(图4-2)图4-2有时为了方便，常以?I为横坐标，为纵坐标画电流的幅频特性曲线(这称?0I0 I下降越厉害，电路的选择性就越好。

I0为通用幅频特性)，图4-3画出了不同Q值下的通用幅频特性曲线。

回路的品质因数Q越大，在一定的频率偏移下，为了衡量谐振电路对不同频率的选择能力引进通频带概念，把通用幅频特性的幅值从峰值1下降到0.707时所对应的上、下频率之间的宽度称为通频带(以bw表示)即：bw??2?1??0?0由图4-3看出Q值越大，通频带越窄，电路的选择性越好。

理解电路中的频率响应与频率特性当我们研究电路的设计和性能时，频率响应和频率特性是两个重要的概念。

频率响应是指电路输出信号随输入信号频率变化而产生的变化，而频率特性则是描述了电路在不同频率下的行为和性能。

深入理解电路中的频率响应和频率特性对于电路的分析和设计至关重要。

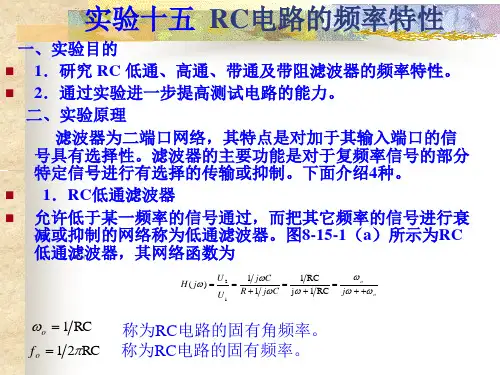

一个常见的模拟电路是滤波器。

滤波器的功能是选择或拒绝特定频率范围的信号。

频率响应曲线是一种常用的描述滤波器性能的方法。

频率响应曲线通常以对数坐标绘制，横坐标表示频率，纵坐标表示增益或衰减量。

在频率响应曲线中，有两个关键的参数需要关注：截止频率和增益。

截止频率是指在该频率下，滤波器的输出信号衰减到输入信号的一半。

对于低通滤波器来说，截止频率是指输出信号衰减到输入信号的-3dB （分贝）。

增益是指滤波器在特定频率下的输出信号相对于输入信号的放大倍数。

另一个重要的概念是频率特性。

频率特性描述了电路在不同频率下的行为和性能。

常见的频率特性包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

低通滤波器是指能够通过低频信号而抑制高频信号的电路。

典型的低通滤波器包括RC滤波器和LC滤波器。

高通滤波器则正好相反，能够通过高频信号而抑制低频信号。

带通滤波器允许通过某个特定的频率范围的信号，而抑制其他频率范围的信号。

带阻滤波器则正好相反，能够抑制某个特定的频率范围的信号，而允许其他频率范围的信号通过。

在电子设备中，音频放大器是另一个常见的应用。

音频放大器的频率响应和频率特性对于保证音频质量和扬声器保护至关重要。

频率响应不均匀可能导致音频信号失真或丢失细节。

因此，设计音频放大器时需要考虑频率响应和频率特性。

频率响应和频率特性在数字信号处理中也起着重要的作用。

数字信号处理器（DSP）可以通过改变数字滤波器的频率响应来实现不同的滤波效果。

数字滤波器可以对信号进行低通滤波、高通滤波、带通滤波或带阻滤波，以满足不同的应用需求。

总之，理解电路中的频率响应和频率特性对于电路的设计和性能分析非常重要。

第八节 R 、L 、C 串联电路频率特性一、实验目的1、学会用实验方法测定R 、L 、C 串联电路的频率特性以及学会绘制谐振曲线。

2、观测谐振电路的特点，及品质因数对谐振曲线的影响。

3、进一步熟悉信号发生器与交流毫伏表的使用。

二、实验原理1．在R 、L 、C 串联电路中，当外加正弦交流电压的频率可变时，电路中的感抗、容抗和电抗都随着外加电源频率的改变而变化，因而电路中的电流也随着频率而变化。

这些物理量随频率而变的特性绘成曲线，就是它们的频率特性曲线。

由于X L = ω L X C =C ω1 X=X L -X C = ω L-Cω1 Z=(22)1C L R ωω-+ φ=arctg RC L ωω1- 电路中当X L =X C 时的频率被称为串联谐振角频率ω0，这时电路呈谐振状态，谐振角频率为：ω =ω0=LC1谐振频率: f 0=LCπ21L r L C图2-8-1可见谐振频率决定于电路参数L及C。

随着频率的变化，电路的性质在ω＜ω0时呈容性，ω>ω0时电路呈感性，ω=ω0即在谐振点电路呈现纯电阻性。

电路的品质因数Q为：Q=ω0L/R当电路的L及C维持不变，只改变R的大小时，可以作出不同Q值的谐振曲线，Q值越大，曲线越尖锐.实验中所用的信号源为低频信号发生器，利用晶体管毫伏表测量电阻元件R上的电压，可求出电路中的电流。

电路图如图1-8-1所示。

在实验中应该注意要始终维持信号发生器的输出电压不变。

另外，为了能得到一个比较光滑的电流谐振曲线，在谐振点附近可以多取几个读数。

所以最好粗测谐振频率为多少，方法是调节信号发生器的频率，使R上出现的电压为最大，这时的频率就是谐振频率。

2．用双踪示波器测量阻抗角元件的阻抗角（即被测信号ｕ和ｉ的相位差φ）随输入信号的频率变化而改变，阻抗角的频率特性曲线可以用双踪示波器来测量，如图2-8-2所示。

阻抗角（即相位差φ）的测量方法如下：1）在“交替”状态下，先将两个“Ｙ轴输入方式”开关置于“⊥”位置，使之显示两条直线，调ＹＡ和ＹＢ移位，使二直线重合，再将两个Ｙ轴输入方式置于“AC”或“DC”位置，然后再进行相位差的观测。
