地铁通风空调的结构和原理

目录1、概述 (3)2、通风空调系统分类 (3)3、通风空调各系统组成及工作原理 (3)4、车站排热系统 (7)5、送排风（排烟）系统 (9)6、空调通风（净化）系统 (11)7、空调水系统 (13)8、通风空调系统的控制方式 (15)地铁通风空调系统简介1、概述地铁，顾名思义，是在地下运行的轨道交通工具。

它是由区间隧道和站区构成的封闭式空间，它在作为城市地下交通的同时还肩负着战时人防的重要功能。

地铁是作为一个特殊的公共场所，人口密度高，流量大，所存在的潜在危险也不容忽视。

在这个封闭的空间里，由于空气流通不畅，随着季节、天气、客流量的变化而变化，同时地铁设备的运行所散发的热量及废气若不及时排除，将使本站和区间温度空气污染温度上升,空气质量下降，严重影响到地铁乘客乘车舒适度及车站办公人员工作环境的乘车环境。

如何有效的控制室内环境，为乘客提供一个舒适、安全的乘车环境，如何在发生灾害（例如火灾）情况能够迅速和安全的帮助乘客离开现场，减少乘客和公共设施的损失通风空调系统发挥着极其重要的作用。

归纳起来地铁通风空调系统有以下四方面作用：1）为乘客正常行车创设舒适的环境；2）为工作人员提供合理的工作环境；3）保证设备正常运行；4）事故及灾害情况下，进行合理的气流组织，及时排烟，诱导乘客疏散。

2、通风空调系统分类2.1地铁通风空调系统按其质量验收规范分部工程分为:送排风系统、防排烟系统、空调风系统、冷却水系统、冷冻水系统2.2按功能区域分为:隧道通风系统、排热系统、送排风系统、空调大系统（公共区空调通风）、空调小系统（设备办公区及设备机房空调通风）、空调水系统。

3、通风空调各系统组成及工作原理3.1隧道通风系统组成区间隧道活塞风与机械通风系统（兼排烟系统），简称TVF系统。

隧道通风系统组成按照风亭至轨行区排列，一般主要设备包括：风亭、立式组合风阀、消声器、渐扩管、耐火软接、事故风机（可逆转轴流风机）、耐火软接、渐扩管、消声器、卧式风阀、就地控制箱、控制柜，按照该组成方式，在每个车站的两端安装分别两套，按照不同的功能模式，实现与风机同步配置运行的电动风阀（与风机开启状态一致），实现风机正反转（送排风）的单台或两台并联运行。

地铁车站空调通风系统随着城市化进程的加快，包括中国在内的许多国家都在大力推进城市轨道交通的建设。

而地铁车站空调通风系统是地铁系统的重要组成部分，不仅能够在炎热的夏季中为乘客带来舒适的空气环境，还可以在火灾等紧急情况下，保证车站内的空气流通，减少人员损失。

本文将从地铁车站空调通风系统的设计原理、实现方式以及维护保养等方面进行分析和解析。

地铁车站空调通风系统的设计原理地铁车站空调通风系统是指车站内设置的空气过滤、循环和新风供应等系统设备，通过对内外空气的调节和流通，使车站内的空气始终保持清新卫生，预防因窒息、感染等原因引发的人员伤亡事故。

设计原理包括了三个主要组成部分：空气过滤系统、空气循环系统和新风供应系统。

空气过滤系统：地铁车站空调通风系统的过滤器主要是用于过滤车站内的粉尘、细菌、病毒、烟雾等有害物质，通常采用机械过滤器和电子过滤器两种方式。

机械过滤器可以过滤掉空气中0.3微米以上的颗粒物，但无法过滤掉气体和游离细菌，因此需要加入电子过滤器来对这些有害物质进行处理。

空气循环系统：地铁车站空调通风系统的空气循环系统可以将车站内空气循环流通，使车站内部的空气能够均匀地分布，并通过增加空气质量控制模式，保持恒温恒湿的舒适空气环境。

通常采用电扇等设备来实现循环，保证车站内外的空气流通。

新风供应系统：地铁车站空调通风系统的新风供应系统能够将新鲜的空气投入到车站内，用于替换内部的消耗氧气，使车站内维持大气环境的平衡。

新风供应系统通常采用空气处理器和吸氧设备等设备，维持车站内的新鲜空气质量，为乘客创造更为舒适的乘车环境。

地铁车站空调通风系统的实现方式地铁车站空调通风系统的实现方式通常采用集中控制系统或分布式控制系统，以控制整个系统的工作状态。

集中控制系统需要将各个设备进行统一管理，以实现整个系统的集中化控制，一般采用计算机控制系统进行操作和管理。

而分布式控制系统则采用多节点的控制器来控制除新风、空气过滤和空气循环外的设备，实现自动化、人性化的运行。

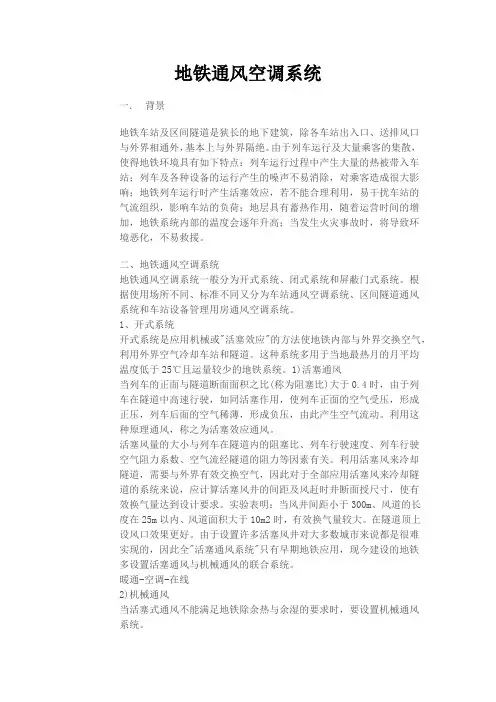

地铁通风空调系统一．背景地铁车站及区间隧道是狭长的地下建筑，除各车站出入口、送排风口与外界相通外，基本上与外界隔绝。

由于列车运行及大量乘客的集散，使得地铁环境具有如下特点：列车运行过程中产生大量的热被带入车站；列车及各种设备的运行产生的噪声不易消除，对乘客造成很大影响；地铁列车运行时产生活塞效应，若不能合理利用，易干扰车站的气流组织，影响车站的负荷；地层具有蓄热作用，随着运营时间的增加，地铁系统内部的温度会逐年升高；当发生火灾事故时，将导致环境恶化，不易救援。

二、地铁通风空调系统地铁通风空调系统一般分为开式系统、闭式系统和屏蔽门式系统。

根据使用场所不同、标准不同又分为车站通风空调系统、区间隧道通风系统和车站设备管理用房通风空调系统。

1、开式系统开式系统是应用机械或"活塞效应"的方法使地铁内部与外界交换空气，利用外界空气冷却车站和隧道。

这种系统多用于当地最热月的月平均温度低于25℃且运量较少的地铁系统。

1)活塞通风当列车的正面与隧道断面面积之比(称为阻塞比)大于0.4时，由于列车在隧道中高速行驶，如同活塞作用，使列车正面的空气受压，形成正压，列车后面的空气稀薄，形成负压，由此产生空气流动。

利用这种原理通风，称之为活塞效应通风。

活塞风量的大小与列车在隧道内的阻塞比、列车行驶速度、列车行驶空气阻力系数、空气流经隧道的阻力等因素有关。

利用活塞风来冷却隧道，需要与外界有效交换空气，因此对于全部应用活塞风来冷却隧道的系统来说，应计算活塞风井的间距及风赶时井断面授尺寸，使有效换气量达到设计要求。

实验表明：当风井间距小于300m、风道的长度在25m以内、风道面积大于10m2时，有效换气量较大。

在隧道顶上设风口效果更好。

由于设置许多活塞风井对大多数城市来说都是很难实现的，因此全"活塞通风系统"只有早期地铁应用，现今建设的地铁多设置活塞通风与机械通风的联合系统。

暖通-空调-在线2)机械通风当活塞式通风不能满足地铁除余热与余湿的要求时，要设置机械通风系统。

地铁通风空调系统技术分析地铁作为大城市中公共交通的重要组成部分，其舒适性和安全性一直是广大乘客所关注的问题。

其中，通风空调系统技术是地铁车厢内的主要设备之一，它直接关系到车厢的通风换气和温度控制，是保障乘客舒适度和健康安全的重要手段。

本文将从技术角度对地铁通风空调系统进行分析和探讨，以期帮助读者更深入了解地铁通风空调系统的运作原理和优化方案。

一、地铁通风空调系统概述地铁通风空调系统主要由空调设备、通风设备、控制系统和输送管道组成，其基本工作原理是在车厢内外隔离的前提下，将外界新鲜空气通过换气设备引入车厢，利用空调设备对车厢内空气进行循环大气条件下达到一定的温度和湿度。

通风系统是地铁车厢内的主要设备之一，它的作用是通过排风和引风系统，使车厢内外的气体进行交换和对流，保证车厢内空气的新鲜度和舒适度。

其中，排风设备主要是通过车厢顶部的排风口将车厢内的废气排出，而引风设备则是通过车厢底部的进风口将外界新鲜空气引入车厢。

通风系统的设计和运行，需要根据地铁车厢的不同特点和所处环境进行灵活调整，以达到最佳的通风效果。

空调系统是地铁车厢内的另一个重要设备，它的作用是通过冷热源和送风系统对车厢内的空气进行温度控制和循环处理。

其中，冷热源负责提供制冷或制热的能源，送风系统则是将处理好的空气通过送风口喷入车厢内，形成一定的气流环境。

与通风系统相比，空调系统的控制和调节更为复杂，需要运用先进的控制算法和智能化技术手段，以确保车厢内温度和湿度稳定。

控制系统是地铁通风空调系统的核心，它的作用是对通风和空调设备进行智能化和自动化控制。

控制系统由中央控制器、传感器和执行器等组成，通过各种传感器对车厢内外环境进行实时监测和测量，将数据传送至中央控制器进行处理和分析，最后通过执行器对各个设备进行控制。

控制系统的优化和运行稳定性对地铁通风空调系统的正常运作至关重要。

输送管道是地铁通风空调系统的传输通道，它的作用是将新鲜空气和处理好的空气分别输送至通风和空调设备。

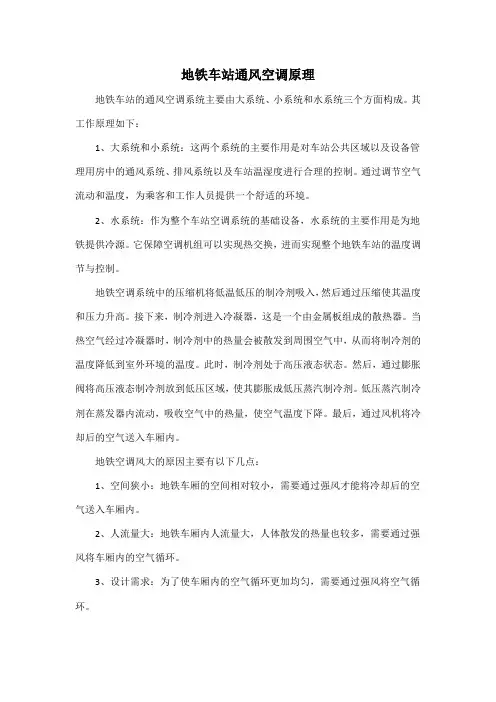

地铁车站通风空调原理地铁车站的通风空调系统主要由大系统、小系统和水系统三个方面构成。

其工作原理如下：1、大系统和小系统：这两个系统的主要作用是对车站公共区域以及设备管理用房中的通风系统、排风系统以及车站温湿度进行合理的控制。

通过调节空气流动和温度，为乘客和工作人员提供一个舒适的环境。

2、水系统：作为整个车站空调系统的基础设备，水系统的主要作用是为地铁提供冷源。

它保障空调机组可以实现热交换，进而实现整个地铁车站的温度调节与控制。

地铁空调系统中的压缩机将低温低压的制冷剂吸入，然后通过压缩使其温度和压力升高。

接下来，制冷剂进入冷凝器，这是一个由金属板组成的散热器。

当热空气经过冷凝器时，制冷剂中的热量会被散发到周围空气中，从而将制冷剂的温度降低到室外环境的温度。

此时，制冷剂处于高压液态状态。

然后，通过膨胀阀将高压液态制冷剂放到低压区域，使其膨胀成低压蒸汽制冷剂。

低压蒸汽制冷剂在蒸发器内流动，吸收空气中的热量，使空气温度下降。

最后，通过风机将冷却后的空气送入车厢内。

地铁空调风大的原因主要有以下几点：1、空间狭小：地铁车厢的空间相对较小，需要通过强风才能将冷却后的空气送入车厢内。

2、人流量大：地铁车厢内人流量大，人体散发的热量也较多，需要通过强风将车厢内的空气循环。

3、设计需求：为了使车厢内的空气循环更加均匀，需要通过强风将空气循环。

为了减少地铁空调风大对乘客的不适，可以通过增加散热面积、优化蒸发器结构、加强隔音和增加空气过滤器等方式进行优化。

同时，地铁车站通风空调系统的优化方案还包括使用屏蔽门转换装置，在过渡的季节可以充分应用活塞风，以此对整体的系统进行有效的通风，降低空调系统在运行过程当中的能源消耗。

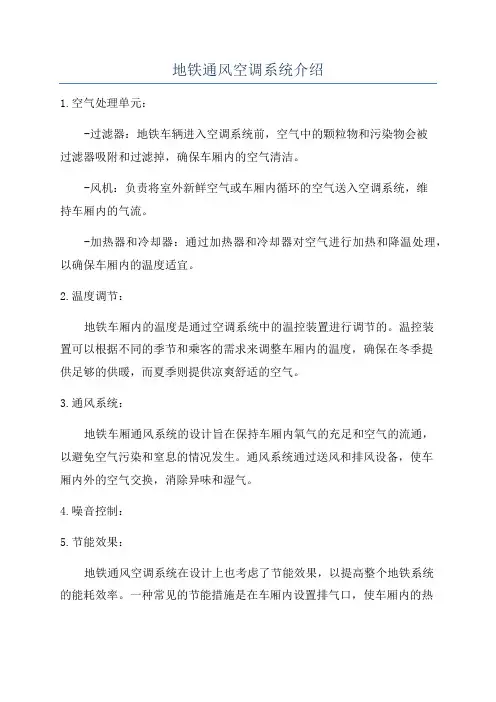

地铁通风空调系统介绍
1.空气处理单元：
-过滤器：地铁车辆进入空调系统前，空气中的颗粒物和污染物会被
过滤器吸附和过滤掉，确保车厢内的空气清洁。

-风机：负责将室外新鲜空气或车厢内循环的空气送入空调系统，维
持车厢内的气流。

-加热器和冷却器：通过加热器和冷却器对空气进行加热和降温处理，以确保车厢内的温度适宜。

2.温度调节：
地铁车厢内的温度是通过空调系统中的温控装置进行调节的。

温控装
置可以根据不同的季节和乘客的需求来调整车厢内的温度，确保在冬季提
供足够的供暖，而夏季则提供凉爽舒适的空气。

3.通风系统：
地铁车厢通风系统的设计旨在保持车厢内氧气的充足和空气的流通，
以避免空气污染和窒息的情况发生。

通风系统通过送风和排风设备，使车
厢内外的空气交换，消除异味和湿气。

4.噪音控制：
5.节能效果：
地铁通风空调系统在设计上也考虑了节能效果，以提高整个地铁系统
的能耗效率。

一种常见的节能措施是在车厢内设置排气口，使车厢内的热
空气排出车厢，在新鲜空气的补充下减少能耗。

此外，还可以采用智能控制系统，根据实际乘客数量和环境条件进行合理的能耗调节。

总的来说，地铁通风空调系统在地铁运营过程中起到了关键的作用。

它提供了清新的空气、适宜的温度和舒适的乘坐环境，使乘客能够在地铁出行中享受到更好的乘车体验。

同时，地铁通风空调系统还注重节能和降噪，为地铁系统的可持续发展做出了贡献。

地铁通风空调系统设计技术
一、地铁空调系统总体概述
地铁空调系统是地铁车辆和站台环境的核心装备，是提供地铁乘客良
好环境的重要保障。

地铁空调系统是指地铁车辆设备的组成部分，由制冷
设备、制热设备、控制设备和通风设备组成。

它的主要功能是提供车厢内、车厢间及车站的适宜温度环境以及适宜的气流状态，以保障乘客的舒适性。

二、地铁通风系统设计
1.通风原则
地铁通风系统的设计需要考虑火车车厢内外的热量传递、空气环境、
火车行走速度等因素，它的设计要素是：
（1）利用火车行走的惯性力和外界风速，搭建较好的进风路、排气路，以满足乘客的安全需求；
（2）确定空调设备的排量，并考虑蒸发冷却效果；
（3）根据火车加速、减速及把握运行过程中的温度，确定制热、制
冷系统及其它关键技术要求；
（4）确定火车内外空调排气口的位置，增加空调系统的排气效率；
（5）根据空调系统的设计要求，对控制系统进行精心设计，确保安
全可靠的运行。

2.通风方案
地铁车站内和车厢内地铁空调通风方案采用混气循环排风系统。

通风系统之水系统
夏季天气炎热，太阳伞和防晒霜也抵挡不住使你汗流浃背。

步行和骑车估计是不会被选择的出行方式，公交出行虽然环保但是依然闷热。

所以，提倡大家地铁出行，绿色环保、节能减排、经济实惠、准点准时、微笑服务，里程加速。

进入地铁站，你会感觉：凉凉的冷风在脸上胡乱的拍。

那大家会不会产生疑问呢？地铁站这么大，制冷系统是什么样的，车站的冷风是怎么来的呢？
车站的空调冷水系统介绍：
地铁地下车站的制冷系统采用，水冷却风的方式，水在管道中通过水泵、制冷设备，空调机组，冷却塔往复循环，水与制冷剂之间进行换热，把热量带出站外，把冷风送进乘客身边和设备房中，使车站中的空气质量和温湿度达到“舒适”的目的，为广大乘客出行提供便利的条件和优质的服务。

制冷系统冷却水循环原理图：
冷却水在冷却水泵的作用下，经过制冷设备换热后，输送到室外散热，然后再回到制冷设备中继续换热的过程。

冷却水：冷却水泵---冷却塔----制冷设备---冷却水泵 制冷系统冷冻水循环原理图：
冷冻水在冷冻水泵的作用下，经过制冷设备换热后，输送到空调器中冷却热风，空调器再把冷风送至车站各个角落，在空调器中换热后的冷冻水再回到制冷设备中继续换热，如此往复。

冷冻水：冷冻水泵--空调器--
制冷设备--冷冻水泵 而制冷剂在制冷设备中的循环有变化有四中状态，分别是：
制冷剂通过不断的汽化和液化，吸热，散热来完成和冷却水以及冷冻水的换热过程。

达到制冷的效果。

制冷剂的分类：
R134a由于对臭氧层没有破坏，所以车站采用广泛。

地铁车辆空调系统故障分类处理与维护保养摘要：随着城市现代化水平不断提升，人们对于出行舒适度的追求逐渐增加，其中地铁已经成为日常生活中最主要的出行方式，为了向人们提供更好的交通体验，地铁中都安装了空调系统，因此如何保证空调系统的正常运行成为地铁运行系统中最重要的部分，本文针对地铁车辆空调常见的故障进行了分类和研究，并给出了相应的处理办法与日常的维护保养。

关键词：地铁空调系统；故障；处理办法；维护保养引言：目前地铁运营有人流量大、需求量高的特点，且地铁大多处于封闭的地下空间，因此地铁系统中空调的使用至关重要，在节约成本的前提下，需要加强对地铁空调系统的维护及保养。

一、地铁空调系统的结构和原理。

简单来说空调系统就是通过蒸发机、压缩机、冷凝器等装置相互配合，将车厢内外空气进行循环混合利用，根据使用者的要求，达到制冷或加热的目的。

空调的使用让人们感受到舒适，是地铁运作系统中必不可少的重要组成部分。

二、地铁空调系统常见故障分类及处理方法（一）机组不运转故障。

故障分类：一般来说，机组不运转故障主要是由于通路不通造成的。

本文将其分为两大类，一是由于线路断路或开关间短路造成的机组运转不良。

二是控制回路插件之间接触不良。

故障处理方法：当空调系统发生不运转故障时，首先检测是否是线路短路或断路问题，此时可以选用万用表进行检查，当电压为零时说明该机组的线路发生了短路现象，需要检查线路或开关内部是否短路，当电压为无穷大时，则说明线路发生了断路现象，需要检查相应故障位置并进行修复。

（二）通风机不转故障故障分类：当空调的压缩机或是通风机发生不转动现象时，主要有三类原因，一是在冷凝器和压缩器交流接触器之间发生了断路现象，二是温度控制开关或者是压力开关没有调节好，三是温度控制器的常开触点不闭合。

故障处理方法：首先根据故障原因分类依次检查各机组之间是否存在故障，找到故障位置后对发生故障的位置进行修复或更换，然后连接电源通过温度调节开关进行温度调节，观察通风机和压缩机是否恢复运转。
