地铁车站空调通风系统随着城市化进程的加快，包括中国在内的许多国家都在大力推进城市轨道交通的建设。

而地铁车站空调通风系统是地铁系统的重要组成部分，不仅能够在炎热的夏季中为乘客带来舒适的空气环境，还可以在火灾等紧急情况下，保证车站内的空气流通，减少人员损失。

本文将从地铁车站空调通风系统的设计原理、实现方式以及维护保养等方面进行分析和解析。

地铁车站空调通风系统的设计原理地铁车站空调通风系统是指车站内设置的空气过滤、循环和新风供应等系统设备，通过对内外空气的调节和流通，使车站内的空气始终保持清新卫生，预防因窒息、感染等原因引发的人员伤亡事故。

设计原理包括了三个主要组成部分：空气过滤系统、空气循环系统和新风供应系统。

空气过滤系统：地铁车站空调通风系统的过滤器主要是用于过滤车站内的粉尘、细菌、病毒、烟雾等有害物质，通常采用机械过滤器和电子过滤器两种方式。

机械过滤器可以过滤掉空气中0.3微米以上的颗粒物，但无法过滤掉气体和游离细菌，因此需要加入电子过滤器来对这些有害物质进行处理。

空气循环系统：地铁车站空调通风系统的空气循环系统可以将车站内空气循环流通，使车站内部的空气能够均匀地分布，并通过增加空气质量控制模式，保持恒温恒湿的舒适空气环境。

通常采用电扇等设备来实现循环，保证车站内外的空气流通。

新风供应系统：地铁车站空调通风系统的新风供应系统能够将新鲜的空气投入到车站内，用于替换内部的消耗氧气，使车站内维持大气环境的平衡。

新风供应系统通常采用空气处理器和吸氧设备等设备，维持车站内的新鲜空气质量，为乘客创造更为舒适的乘车环境。

地铁车站空调通风系统的实现方式地铁车站空调通风系统的实现方式通常采用集中控制系统或分布式控制系统，以控制整个系统的工作状态。

集中控制系统需要将各个设备进行统一管理，以实现整个系统的集中化控制，一般采用计算机控制系统进行操作和管理。

而分布式控制系统则采用多节点的控制器来控制除新风、空气过滤和空气循环外的设备，实现自动化、人性化的运行。

地铁通风空调系统简介
地铁通风空调系统（环境控制系统）由车站通风空调系统和区间隧道通风系统组成。

1、车站通风空调系统：
（1）车站公共区通风空调系统（简称大系统）
（2）设备管理用房通风空调系统（简称小系统）
（3）制冷空调循环水系统（简称水系统）
（4）平时、战时人防通风转换设计
（5）消防防排烟系统
2、区间隧道通风系统：
（1）区间隧道活塞风与机械通风系统（简称区间隧道通风系统）（2）车站范围内屏蔽门站台下排热和行车道顶部排热系统（简称UPE/OTE系统）
（3）列车出入段线、存车线、停车线、折返线和渡线等配线射流通风系统
3、华强北路地下商业空间通风系统
（1）商业空间公共区通风空调系统
（2）制冷空调循环水系统（简称水系统）
（3）消防防排烟系统。

通风系统之水系统
夏季天气炎热，太阳伞和防晒霜也抵挡不住使你汗流浃背。

步行和骑车估计是不会被选择的出行方式，公交出行虽然环保但是依然闷热。

所以，提倡大家地铁出行，绿色环保、节能减排、经济实惠、准点准时、微笑服务，里程加速。

进入地铁站，你会感觉：凉凉的冷风在脸上胡乱的拍。

那大家会不会产生疑问呢？地铁站这么大，制冷系统是什么样的，车站的冷风是怎么来的呢？
车站的空调冷水系统介绍：
地铁地下车站的制冷系统采用，水冷却风的方式，水在管道中通过水泵、制冷设备，空调机组，冷却塔往复循环，水与制冷剂之间进行换热，把热量带出站外，把冷风送进乘客身边和设备房中，使车站中的空气质量和温湿度达到“舒适”的目的，为广大乘客出行提供便利的条件和优质的服务。

制冷系统冷却水循环原理图：
冷却水在冷却水泵的作用下，经过制冷设备换热后，输送到室外散热，然后再回到制冷设备中继续换热的过程。

冷却水：冷却水泵---冷却塔----制冷设备---冷却水泵 制冷系统冷冻水循环原理图：
冷冻水在冷冻水泵的作用下，经过制冷设备换热后，输送到空调器中冷却热风，空调器再把冷风送至车站各个角落，在空调器中换热后的冷冻水再回到制冷设备中继续换热，如此往复。

冷冻水：冷冻水泵--空调器--
制冷设备--冷冻水泵 而制冷剂在制冷设备中的循环有变化有四中状态，分别是：
制冷剂通过不断的汽化和液化，吸热，散热来完成和冷却水以及冷冻水的换热过程。

达到制冷的效果。

制冷剂的分类：
R134a由于对臭氧层没有破坏，所以车站采用广泛。

地铁通风空调系统技术分析地铁作为大城市中公共交通的重要组成部分，其舒适性和安全性一直是广大乘客所关注的问题。

其中，通风空调系统技术是地铁车厢内的主要设备之一，它直接关系到车厢的通风换气和温度控制，是保障乘客舒适度和健康安全的重要手段。

本文将从技术角度对地铁通风空调系统进行分析和探讨，以期帮助读者更深入了解地铁通风空调系统的运作原理和优化方案。

一、地铁通风空调系统概述地铁通风空调系统主要由空调设备、通风设备、控制系统和输送管道组成，其基本工作原理是在车厢内外隔离的前提下，将外界新鲜空气通过换气设备引入车厢，利用空调设备对车厢内空气进行循环大气条件下达到一定的温度和湿度。

通风系统是地铁车厢内的主要设备之一，它的作用是通过排风和引风系统，使车厢内外的气体进行交换和对流，保证车厢内空气的新鲜度和舒适度。

其中，排风设备主要是通过车厢顶部的排风口将车厢内的废气排出，而引风设备则是通过车厢底部的进风口将外界新鲜空气引入车厢。

通风系统的设计和运行，需要根据地铁车厢的不同特点和所处环境进行灵活调整，以达到最佳的通风效果。

空调系统是地铁车厢内的另一个重要设备，它的作用是通过冷热源和送风系统对车厢内的空气进行温度控制和循环处理。

其中，冷热源负责提供制冷或制热的能源，送风系统则是将处理好的空气通过送风口喷入车厢内，形成一定的气流环境。

与通风系统相比，空调系统的控制和调节更为复杂，需要运用先进的控制算法和智能化技术手段，以确保车厢内温度和湿度稳定。

控制系统是地铁通风空调系统的核心，它的作用是对通风和空调设备进行智能化和自动化控制。

控制系统由中央控制器、传感器和执行器等组成，通过各种传感器对车厢内外环境进行实时监测和测量，将数据传送至中央控制器进行处理和分析，最后通过执行器对各个设备进行控制。

控制系统的优化和运行稳定性对地铁通风空调系统的正常运作至关重要。

输送管道是地铁通风空调系统的传输通道，它的作用是将新鲜空气和处理好的空气分别输送至通风和空调设备。

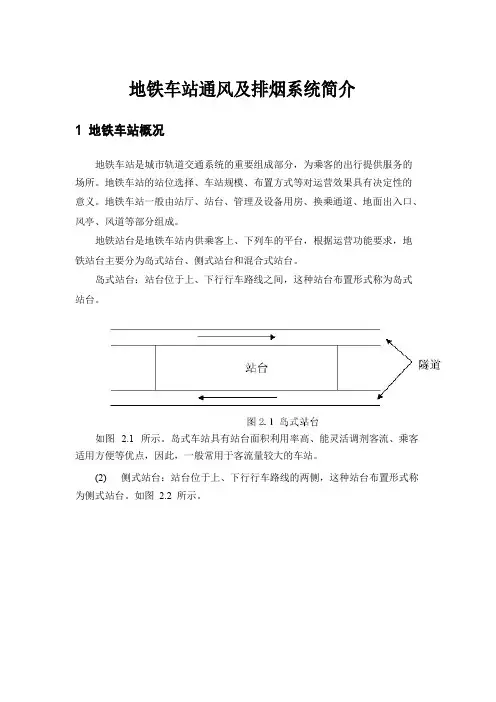

地铁车站通风及排烟系统简介1地铁车站概况地铁车站是城市轨道交通系统的重要组成部分，为乘客的出行提供服务的场所。

地铁车站的站位选择、车站规模、布置方式等对运营效果具有决定性的意义。

地铁车站一般由站厅、站台、管理及设备用房、换乘通道、地面出入口、风亭、风道等部分组成。

地铁站台是地铁车站内供乘客上、下列车的平台，根据运营功能要求，地铁站台主要分为岛式站台、侧式站台和混合式站台。

岛式站台：站台位于上、下行行车路线之间，这种站台布置形式称为岛式站台。

如图 2.1所示。

岛式车站具有站台面积利用率高、能灵活调剂客流、乘客适用方便等优点，因此，一般常用于客流量较大的车站。

(2)侧式站台：站台位于上、下行行车路线的两侧，这种站台布置形式称为侧式站台。

如图2.2所示。

侧式站台也是一种常用的车站类型。

侧式车站站台面积利用率、调剂客流等方面均不及岛式车站，因此，侧式车站多用于客流量不大的车站或高架车站。

（3）岛、侧混合式站台：岛、侧混合式站台是将岛式站台及侧式站台同设在一个车站内，可同时在两侧的站台上、下车，也可适应列车中途折返的要求，但投资较大。

如图2.3所示。

2地铁通风及排烟系统组成地铁通风系统是多系统构成的一个复合系统，各系统之间相互配合、协调运作，维持地铁内舒适的环境。

在有屏蔽门的地铁车站中通风系统主要包括车站通风系统和隧道通风系统。

车站通风系统包括公共区通风系统和设备管理房通风系统;隧道通风系统包括区间隧道通风系统和车站隧道通风系统。

各系统同时兼作防排烟系统。

如下图2.4所示：图2.4地铁通风排烟系统系统构成2.1车站公共区排烟系统地铁车站公共区域由站厅层公共区和站台层公共区组成，其防排烟系统一般与正常的通风空调系统合设，在火灾发生时由正常的通风系统转成排烟系统：关闭空调风机，打开相应的排烟风机进行排烟。

（1）站厅层防排烟系统站厅层公共区是地铁乘车的中转站，是连接地面与站台的枢纽，是上下车乘客的必经之地，其安全性对整个车站安全的重要性不言而喻。

地铁通风空调系统介绍
1.空气处理单元：
-过滤器：地铁车辆进入空调系统前，空气中的颗粒物和污染物会被
过滤器吸附和过滤掉，确保车厢内的空气清洁。

-风机：负责将室外新鲜空气或车厢内循环的空气送入空调系统，维
持车厢内的气流。

-加热器和冷却器：通过加热器和冷却器对空气进行加热和降温处理，以确保车厢内的温度适宜。

2.温度调节：
地铁车厢内的温度是通过空调系统中的温控装置进行调节的。

温控装
置可以根据不同的季节和乘客的需求来调整车厢内的温度，确保在冬季提
供足够的供暖，而夏季则提供凉爽舒适的空气。

3.通风系统：
地铁车厢通风系统的设计旨在保持车厢内氧气的充足和空气的流通，
以避免空气污染和窒息的情况发生。

通风系统通过送风和排风设备，使车
厢内外的空气交换，消除异味和湿气。

4.噪音控制：
5.节能效果：
地铁通风空调系统在设计上也考虑了节能效果，以提高整个地铁系统
的能耗效率。

一种常见的节能措施是在车厢内设置排气口，使车厢内的热
空气排出车厢，在新鲜空气的补充下减少能耗。

此外，还可以采用智能控制系统，根据实际乘客数量和环境条件进行合理的能耗调节。

总的来说，地铁通风空调系统在地铁运营过程中起到了关键的作用。

它提供了清新的空气、适宜的温度和舒适的乘坐环境，使乘客能够在地铁出行中享受到更好的乘车体验。

同时，地铁通风空调系统还注重节能和降噪，为地铁系统的可持续发展做出了贡献。

地铁通风空调系统设计技术
一、地铁空调系统总体概述
地铁空调系统是地铁车辆和站台环境的核心装备，是提供地铁乘客良
好环境的重要保障。

地铁空调系统是指地铁车辆设备的组成部分，由制冷
设备、制热设备、控制设备和通风设备组成。

它的主要功能是提供车厢内、车厢间及车站的适宜温度环境以及适宜的气流状态，以保障乘客的舒适性。

二、地铁通风系统设计
1.通风原则
地铁通风系统的设计需要考虑火车车厢内外的热量传递、空气环境、
火车行走速度等因素，它的设计要素是：
（1）利用火车行走的惯性力和外界风速，搭建较好的进风路、排气路，以满足乘客的安全需求；
（2）确定空调设备的排量，并考虑蒸发冷却效果；
（3）根据火车加速、减速及把握运行过程中的温度，确定制热、制
冷系统及其它关键技术要求；
（4）确定火车内外空调排气口的位置，增加空调系统的排气效率；
（5）根据空调系统的设计要求，对控制系统进行精心设计，确保安
全可靠的运行。

2.通风方案
地铁车站内和车厢内地铁空调通风方案采用混气循环排风系统。

通风系统之水系统
夏季天气炎热，太阳伞和防晒霜也抵挡不住使你汗流浃背。

步行和骑车估计是不会被选择的出行方式，公交出行虽然环保但是依然闷热。

所以，提倡大家地铁出行，绿色环保、节能减排、经济实惠、准点准时、微笑服务，里程加速。

进入地铁站，你会感觉：凉凉的冷风在脸上胡乱的拍。

那大家会不会产生疑问呢？地铁站这么大，制冷系统是什么样的，车站的冷风是怎么来的呢？
车站的空调冷水系统介绍：
地铁地下车站的制冷系统采用，水冷却风的方式，水在管道中通过水泵、制冷设备，空调机组，冷却塔往复循环，水与制冷剂之间进行换热，把热量带出站外，把冷风送进乘客身边和设备房中，使车站中的空气质量和温湿度达到“舒适”的目的，为广大乘客出行提供便利的条件和优质的服务。

制冷系统冷却水循环原理图：
冷却水在冷却水泵的作用下，经过制冷设备换热后，输送到室外散热，然后再回到制冷设备中继续换热的过程。

冷却水：冷却水泵---冷却塔----制冷设备---冷却水泵 制冷系统冷冻水循环原理图：
冷冻水在冷冻水泵的作用下，经过制冷设备换热后，输送到空调器中冷却热风，空调器再把冷风送至车站各个角落，在空调器中换热后的冷冻水再回到制冷设备中继续换热，如此往复。

冷冻水：冷冻水泵--空调器--
制冷设备--冷冻水泵 而制冷剂在制冷设备中的循环有变化有四中状态，分别是：
制冷剂通过不断的汽化和液化，吸热，散热来完成和冷却水以及冷冻水的换热过程。

达到制冷的效果。

制冷剂的分类：
R134a由于对臭氧层没有破坏，所以车站采用广泛。

地铁通风空调系统Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】地铁通风空调系统【摘要】简述了地铁通风空调系统和设备控制模式【关键词】地铁通风空调系统控制模式1概述地铁通风空调系统一般分为开式系统、闭式系统和屏蔽门式系统。

根据使用场所不同、标准不同又分为车站通风空调系统、区间隧道通风系统和车站设备管理用房通风空调系统。

开式系统开式系统是应用机械或“活塞效应“的方法使地铁内部与外界交换空气，利用外界空气冷却车站和隧道。

这种系统多用于当地最热月的月平均温度低于25℃且运量较少的地铁系统。

1.1.1活塞通风当列车的正面与隧道断面面积之比（称为阻塞比）大于时，由于列车在隧道中高速行驶，如同活塞作用，使列车正面的空气受压，形成正压，列车后面的空气稀薄，形成负压，由此产生空气流动。

利用这种原理通风，称之为活塞效应通风。

活塞风量的大小与列车在隧道内的阻塞比、列车行驶速度、列车行驶空气阻力系数、空气流经隧道的阻力等因素有关。

利用活塞风来冷却隧道，需要与外界有效交换空气，因此对于全部应用活塞风来冷却隧道的系统来说，应计算活塞风井的间距及风赶时井断面授尺寸，使有效换气量达到设计要求。

实验表明：当风井间距小于300m、风道的长度在25m以内、风道面积大于10㎡时，有效换气量较大。

在隧道顶上设风口效果更好。

由于设置许多活塞风井对大多数城市来说都是很难实现的，因此全“活塞通风系统”只有早期地铁应用，现今建设的地铁多设置活塞通风与机械通风的联合系统。

机械通风当活塞式通风不能满足地铁除余热与余湿的要求时，要设置机械通风系统。

根据地铁系统的实际情况，可在车站与区间隧道分别设置独立的通风系统。

车站通风一般为横向的送排风系统；区间隧道一般为纵向的送排风系统。

这些系统应同时具备排烟功能。

区间隧道较长时，宜在区间隧道中部设中间风井。

对于当地气温不高，运量不大的地铁系统，可设置车站与区间连成一起的纵向通风系统，一般在区间隧道中部设中间风井，但应通过计算确定。

地铁空调系统的组成及工作原理大家好，我今天要给大家讲讲地铁空调系统的组成及工作原理。

地铁作为城市中重要的交通工具，为了保证乘客在炎热的夏季和寒冷的冬季都能舒适地乘坐，地铁空调系统的作用就显得尤为重要。

那么，地铁空调系统究竟是如何工作的呢？接下来，我将从三个方面为大家详细介绍。

我们来看一下地铁空调系统的组成。

地铁空调系统主要包括以下几个部分：制冷机组、空气处理设备、风管系统、冷凝器、蒸发器等。

制冷机组是整个空调系统的核心部分，它通过压缩制冷剂使其变成高温高压气体，然后通过冷凝器散热，使制冷剂变成低温高压液体。

接着，制冷剂通过蒸发器吸收室内热量，使室内温度降低。

制冷剂再次进入压缩机，循环往复，实现空调系统的制冷效果。

接下来，我们来了解一下地铁空调系统的工作原理。

地铁空调系统的工作过程可以分为四个步骤：压缩、冷凝、膨胀和蒸发。

制冷机组中的压缩机将低压、低温的制冷剂吸入，并将其压缩成高压、高温的气体。

然后，高压、高温的制冷剂通过冷凝器散热，使制冷剂变成低温、高压的液体。

接着，低温、高压的制冷剂通过膨胀阀使其膨胀，变成低温、低压的气体。

低温、低压的制冷剂通过蒸发器吸收室内热量，使室内温度降低。

这样，空调系统就完成了一次制冷循环。

地铁空调系统并非一直保持着恒定的温度。

为了更好地调节室内温度，地铁空调系统还采用了一种叫做“智能控制系统”的技术。

智能控制系统可以根据车厢内的实际温度和乘客的需求，自动调整空调系统的运行状态。

例如，当车厢内温度较高时，智能控制系统会自动增加冷气量，以降低车厢内的温度；当车厢内温度较低时，智能控制系统会自动减少冷气量，以保持车厢内的适宜温度。

这样，乘客就能在地铁车厢内享受到更加舒适的环境。

地铁空调系统通过制冷机组、空气处理设备、风管系统、冷凝器、蒸发器等部件的协同工作，实现了对车厢内温度的有效控制。

智能控制系统的应用使得地铁空调系统能够根据实际情况自动调整运行状态，为乘客提供更加舒适的乘车环境。
