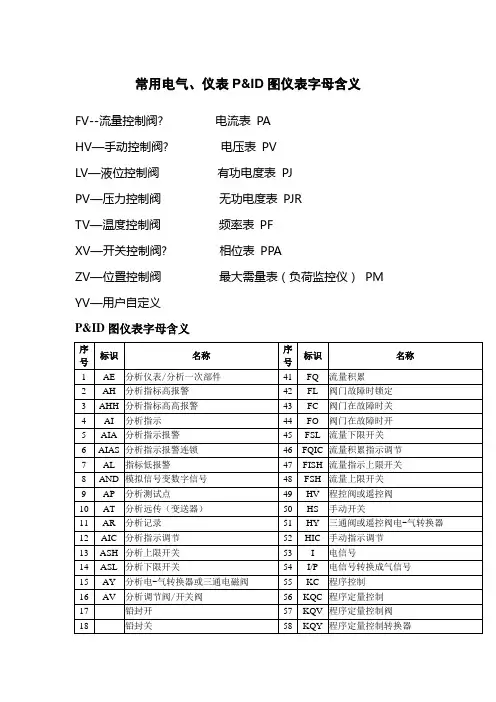

阀门信号及含义手册
- 格式:doc
- 大小:452.00 KB
- 文档页数:18

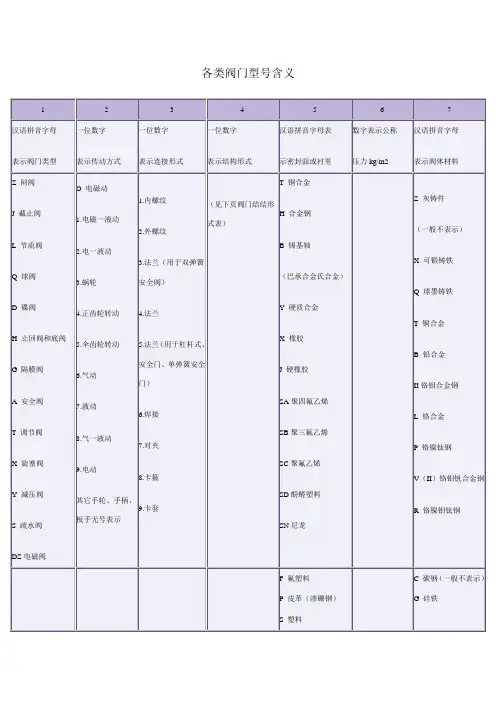

各类阀门型号含义各类阀门结构形式阀门的其它参数电动阀:“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰,螺栓、螺母。
“G”表示联合设计的截止、节流阀门型号:阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1)C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式其它电动阀:“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号:首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰,螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1)C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
水力控制阀二、电缆型号编制方法电力电缆型号含义线芯数×线芯截面(毫米2)+中性线芯(用“1”表示)×中性线芯截面(毫米2)油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品,以绝缘纸的字母“Z”代号列为首位,其余各项型号编制及字母含义如下:注:a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写。
例如:铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。
每一数字表示所采用的主要材料和意义见下表。
交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆,以交联聚乙烯代号字母“YJ”为首位,其余各项型号编制及字母含义如下:铜芯交联聚乙烯绝缘氯乙烯护套电力电缆铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆主要型号及名称见下表。

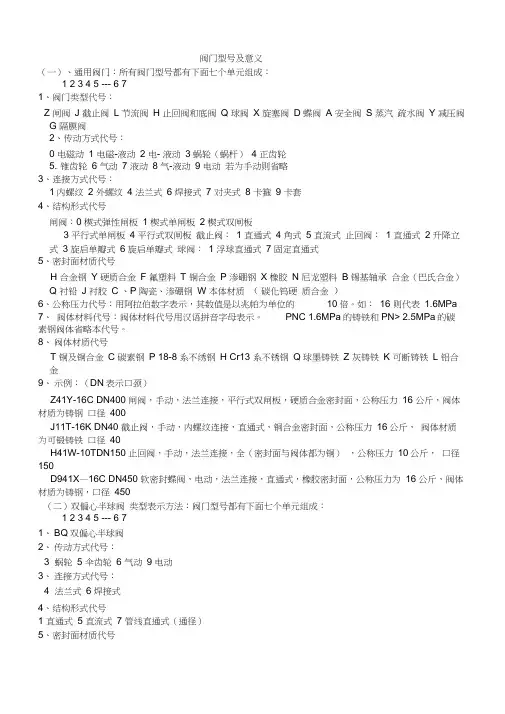

阀门型号及意义(一)、通用阀门:所有阀门型号都有下面七个单元组成:1 2 3 4 5 --- 6 71、阀门类型代号:Z 闸阀J 截止阀L 节流阀H 止回阀和底阀Q 球阀X 旋塞阀D 蝶阀A 安全阀S 蒸汽疏水阀Y 减压阀G 隔膜阀2、传动方式代号:0 电磁动1 电磁-液动2 电- 液动3 蜗轮(蜗杆)4 正齿轮5. 锥齿轮6 气动7 液动8 气-液动9 电动若为手动则省略3、连接方式代号:1内螺纹2 外螺纹4 法兰式6 焊接式7 对夹式8 卡箍9 卡套4、结构形式代号闸阀:0 楔式弹性闸板1 楔式单闸板2 楔式双闸板3 平行式单闸板4 平行式双闸板截止阀:1 直通式4 角式5 直流式止回阀:1 直通式2 升降立式3 旋启单瓣式6 旋启单瓣式球阀:1 浮球直通式7 固定直通式5、密封面材质代号H 合金钢Y 硬质合金F 氟塑料T 铜合金P 渗硼钢X 橡胶N 尼龙塑料B 锡基轴承合金(巴氏合金)Q 衬铅J 衬胶C 、P 陶瓷、渗硼钢W 本体材质(碳化钨硬质合金)6、公称压力代号:用阿拉伯数字表示,其数值是以兆帕为单位的10倍。
如:16 则代表1.6MPa7、阀体材料代号:阀体材料代号用汉语拼音字母表示。
PNC 1.6MPa的铸铁和PN> 2.5MPa的碳素钢阀体省略本代号。
8、阀体材质代号T 铜及铜合金C 碳素钢P 18-8 系不绣钢H Cr13 系不锈钢Q 球墨铸铁Z 灰铸铁K 可断铸铁L 铝合金9、示例:(DN表示口颈)Z41Y-16C DN400 闸阀,手动,法兰连接,平行式双闸板,硬质合金密封面,公称压力16 公斤,阀体材质为铸钢口径400J11T-16K DN40 截止阀,手动,内螺纹连接,直通式,铜合金密封面,公称压力16公斤,阀体材质为可锻铸铁口径40H41W-10TDN150 止回阀,手动,法兰连接,全(密封面与阀体都为铜),公称压力10公斤,口径150D941X—16C DN450 软密封蝶阀,电动,法兰连接,直通式,橡胶密封面,公称压力为16 公斤,阀体材质为铸钢,口径450(二)双偏心半球阀类型表示方法:阀门型号都有下面七个单元组成:1 2 3 4 5 --- 6 71、BQ双偏心半球阀2、传动方式代号:3 蜗轮5 伞齿轮6 气动9 电动3、连接方式代号:4 法兰式6 焊接式4、结构形式代号1 直通式5 直流式7 管线直通式(通径)5、密封面材质代号W 不锈钢适应介质水、蒸汽、污水、纸浆。

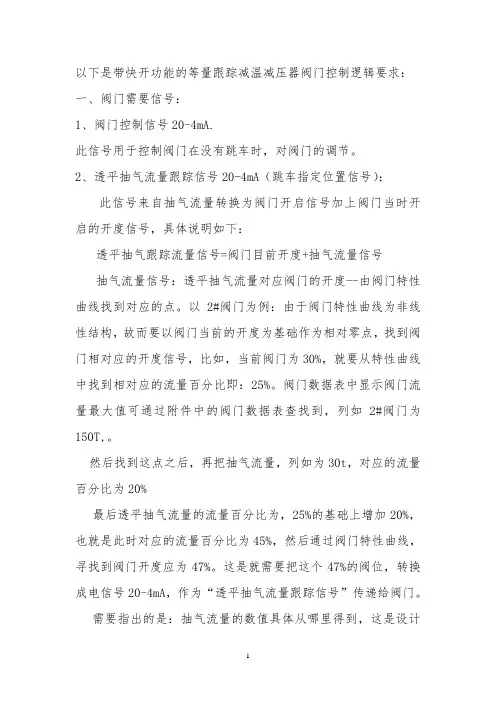

以下是带快开功能的等量跟踪减温减压器阀门控制逻辑要求:一、阀门需要信号:1、阀门控制信号20-4mA.此信号用于控制阀门在没有跳车时,对阀门的调节。
2、透平抽气流量跟踪信号20-4mA(跳车指定位置信号):此信号来自抽气流量转换为阀门开启信号加上阀门当时开启的开度信号,具体说明如下:透平抽气跟踪流量信号=阀门目前开度+抽气流量信号抽气流量信号:透平抽气流量对应阀门的开度--由阀门特性曲线找到对应的点。
以2#阀门为例:由于阀门特性曲线为非线性结构,故而要以阀门当前的开度为基础作为相对零点,找到阀门相对应的开度信号,比如,当前阀门为30%,就要从特性曲线中找到相对应的流量百分比即:25%。
阀门数据表中显示阀门流量最大值可通过附件中的阀门数据表查找到,列如2#阀门为150T,。
然后找到这点之后,再把抽气流量,列如为30t,对应的流量百分比为20%最后透平抽气流量的流量百分比为,25%的基础上增加20%,也就是此时对应的流量百分比为45%,然后通过阀门特性曲线,寻找到阀门开度应为47%。
这是就需要把这个47%的阀位,转换成电信号20-4mA,作为“透平抽气流量跟踪信号”传递给阀门。
需要指出的是:抽气流量的数值具体从哪里得到,这是设计机组的时候应该就已经决定了的,需要咨询设计院。
我们的阀门只是被动接受信号,信号的来源跟阀门本身没有关系。
3、透平跳车信号(24V二进制开关量),阀门在汽机没有跳车时,这个信号为常闭信号;汽机跳车时,需要断开这个二进制信号。
具体信号来自汽机系统的什么地方,需要设计院确认。
4、阀门反馈信号(20-4mA),返回给DCS。
二、阀门常规调节控制逻辑要求:阀门在平常调节时,需要所有的信号在20-4mA的范围以内,阀门控制信号以及透平抽气流量跟踪信号均不能低于4mA,否则阀门速度控制器,将会出现报警信息。
阀门在平常调节时,要求透平跳车信号为常闭信号,需要DCS 给予阀门+24V的电压。
阀门在平常调节时,阀门控制信号以及透平抽气流量跟踪信号均需要输入到阀门内,此时阀门只受“阀门控制信号”控制。
特点
适用于小容量及大容量的执行机构
由于采用了载荷控制弹簧选择相应的弹簧后就能获得最适合于该执行机构的定位器
耗气量小
放大器的耗气量小容量大
可以选择输出特性
由于反馈机械中有凸轮装置因此可以选择标准特性以外的输出特性

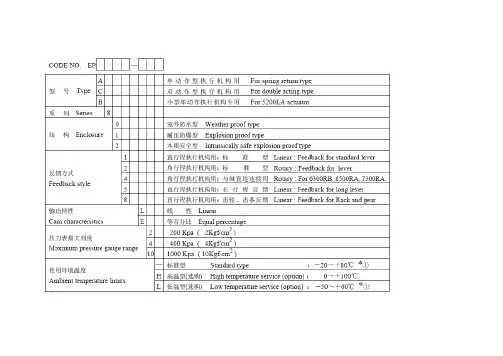

各种反馈方式对应的型号
只要更换凸轮装置就可以用于以下对应的执行机构
* 直行程执行机构标准型EP 8 1
* 角行程执行机构标准型EP 8 2
* 角行程执行机构与轴直连连接用EP 8 4
易变换成反作用放大器
单作用执行机构在需要反作用控制时正作用型放大器很容易变换成反作用型放大器
耐压防爆型可在现场进行调整
由于信号(4 20 mA. DC)输入端接头及线圈部位的封装呈耐压防爆结构因此在进行检修及行程调整时可以在现场防爆区域内拆除定位器外壳
本质安全的构造有着广阔的适用范围
接线盒及线圈有着本质安全的构造力矩线圈型号EP82 因此与专用的齐纳安全栅组合使用能使力矩线圈适用于所有危险气体的场所包括0 区使用环境温度范围为40~ 60℃。

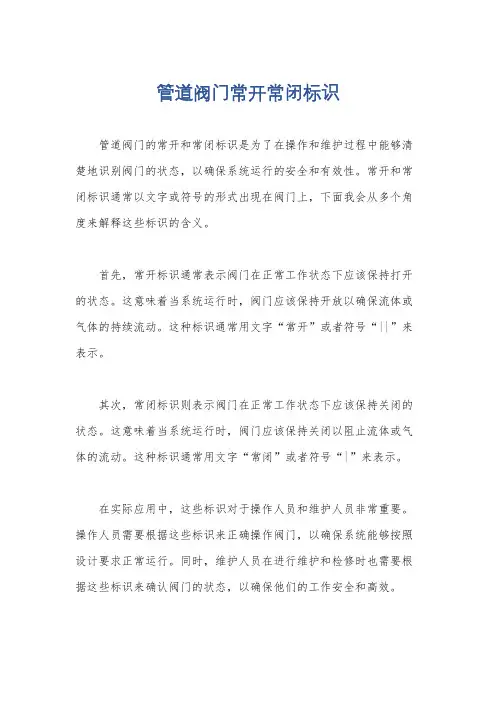

管道阀门常开常闭标识
管道阀门的常开和常闭标识是为了在操作和维护过程中能够清楚地识别阀门的状态,以确保系统运行的安全和有效性。
常开和常闭标识通常以文字或符号的形式出现在阀门上,下面我会从多个角度来解释这些标识的含义。
首先,常开标识通常表示阀门在正常工作状态下应该保持打开的状态。
这意味着当系统运行时,阀门应该保持开放以确保流体或气体的持续流动。
这种标识通常用文字“常开”或者符号“||”来表示。
其次,常闭标识则表示阀门在正常工作状态下应该保持关闭的状态。
这意味着当系统运行时,阀门应该保持关闭以阻止流体或气体的流动。
这种标识通常用文字“常闭”或者符号“|”来表示。
在实际应用中,这些标识对于操作人员和维护人员非常重要。
操作人员需要根据这些标识来正确操作阀门,以确保系统能够按照设计要求正常运行。
同时,维护人员在进行维护和检修时也需要根据这些标识来确认阀门的状态,以确保他们的工作安全和高效。
除了标识本身的含义,还需要注意的是,这些标识应该清晰可见,并且不易受到外界因素的影响,比如腐蚀、污垢或者磨损。
因此,在安装这些标识时,需要选择耐用的材料,并且定期进行检查
和维护,以确保其清晰可辨识。
总之,管道阀门的常开和常闭标识对于系统的安全和有效运行
至关重要。
这些标识通过文字或符号清晰地传达了阀门的状态信息,帮助操作人员和维护人员正确地操作和维护阀门,从而确保系统的
正常运行。

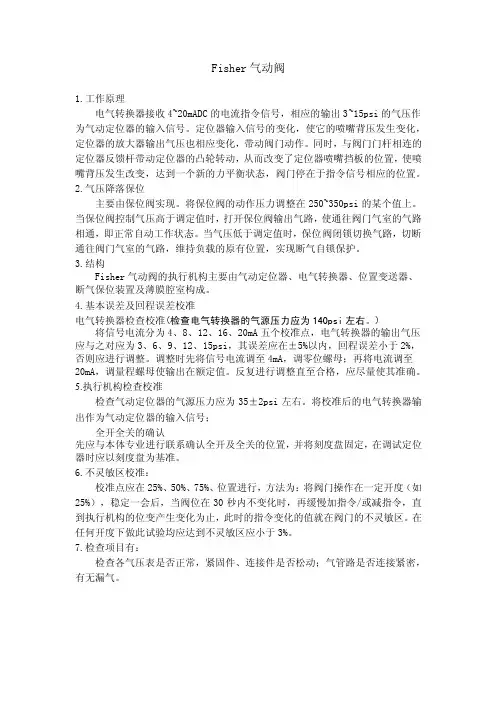

Fisher气动阀1.工作原理电气转换器接收4~20mADC的电流指令信号,相应的输出3~15psi的气压作为气动定位器的输入信号。
定位器输入信号的变化,使它的喷嘴背压发生变化,定位器的放大器输出气压也相应变化,带动阀门动作。
同时,与阀门门杆相连的定位器反馈杆带动定位器的凸轮转动,从而改变了定位器喷嘴挡板的位置,使喷嘴背压发生改变,达到一个新的力平衡状态,阀门停在于指令信号相应的位置。
2.气压降落保位主要由保位阀实现。
将保位阀的动作压力调整在250~350psi的某个值上。
当保位阀控制气压高于调定值时,打开保位阀输出气路,使通往阀门气室的气路相通,即正常自动工作状态。
当气压低于调定值时,保位阀闭锁切换气路,切断通往阀门气室的气路,维持负载的原有位置,实现断气自锁保护。
3.结构Fisher气动阀的执行机构主要由气动定位器、电气转换器、位置变送器、断气保位装置及薄膜腔室构成。
4.基本误差及回程误差校准电气转换器检查校准(检查电气转换器的气源压力应为140psi左右。
)将信号电流分为4、8、12、16、20mA五个校准点,电气转换器的输出气压应与之对应为3、6、9、12、15psi,其误差应在±5%以内,回程误差小于2%,否则应进行调整。
调整时先将信号电流调至4mA,调零位螺母;再将电流调至20mA,调量程螺母使输出在额定值。
反复进行调整直至合格,应尽量使其准确。
5.执行机构检查校准检查气动定位器的气源压力应为35±2psi左右。
将校准后的电气转换器输出作为气动定位器的输入信号;全开全关的确认先应与本体专业进行联系确认全开及全关的位置,并将刻度盘固定,在调试定位器时应以刻度盘为基准。
6.不灵敏区校准:校准点应在25%、50%、75%、位置进行,方法为:将阀门操作在一定开度(如25%),稳定一会后,当阀位在30秒内不变化时,再缓慢加指令/或减指令,直到执行机构的位变产生变化为止,此时的指令变化的值就在阀门的不灵敏区。
什么是信号闸阀信号闸阀,可能很多人都不太熟悉,这种阀门在我们生活使用的还是比较广泛,主要了用来控制液体、气体流动的,跟水龙头的功能差不多。
那么接下来装修界小编就大家一起去了解一下什么是信号闸阀,以及了解一下信号闸阀的作用。
什么是信号闸阀信号闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关, 不能作调节和节流。
可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
闸板有两个密封面, 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异, 通常为50, 介质温度不高时为2°52’ 。
楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板, 以改善其工艺性, 弥补密封面角度在加工过程中产生的偏差, 这种闸板叫做弹性闸板。
信号闸阀一般是水平安装。
信号闸阀的优缺点优点流体阻力小, 密封面受介质的冲刷和侵蚀小。
开闭较省力。
介质流向不受限制, 不扰流、不降低压力。
形体简单, 结构长度短,制造工艺性好,适用范围广。
重量轻:本体采用高级球黑铸铁制成,重量较传统闸阀重量减轻约20%~30%,安装维修方便。
平底式闸座:传统的闸阀往往在通水洗管后即因外物诸如石头,木块、水泥、铁屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,弹性座封闸阀底部采用与水管机同的平底设计,不易造成杂物淤积,使流体畅通无阻。
缺点密封面之间易引起冲蚀和擦伤,维修比较困难。
外形尺寸较大,开启需要一定的空间,开闭时间长。
结构较复杂。
信号闸阀的作用1、克服一般闸阀密封不良,生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。
2、可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

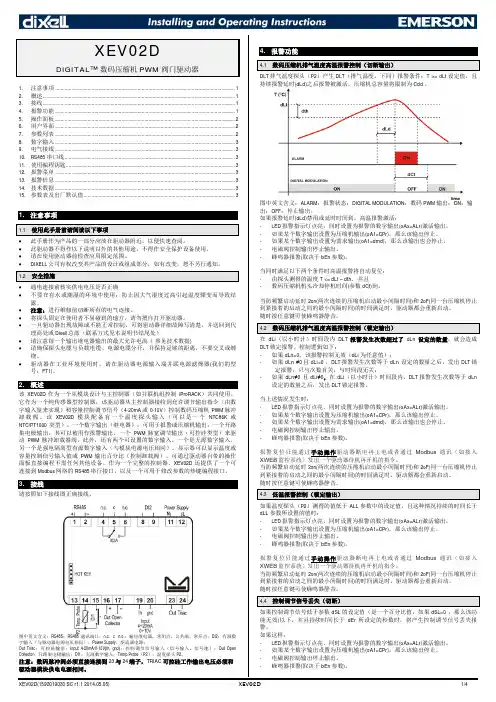

XEV02DDIGITAL™ 数码压缩机PWM阀门驱动器1.注意事项 (1)2.概述 (1)3.接线 (1)4.报警功能 (1)5.操作面板 (2)6.用户界面 (2)7.参数列表 (2)8.数字输入 (3)9.电气接线 (3)10.RS485 串口线 (3)11.使用编程钥匙 (3)12.报警菜单 (3)13.报警信息 (3)14.技术数据 (3)15.参数表及出厂默认值 (3)1. 注意事项1.1使用此手册前请阅读以下事项•此手册作为产品的一部分应放在驱动器附近,以便快速查阅。
•此驱动器不得作以下说明以外的其他用途,不得作安全保护设备使用。
•请在使用驱动器前检查应用限定范围。
•DIXELL公司有权改变其产品的设计或组成部分,如有改变,恕不另行通知。
1.2安全措施•通电连接前核实供电电压是否正确•不要在有水或潮湿的环境中使用:防止因大气湿度过高引起温度骤变而导致结露。
•注意:进行维修前切断所有的电气连接。
•将探头固定在使用者不易碰到的地方,请勿擅自打开驱动器。
•一旦驱动器出现故障或不能正常控制,可将驱动器详细故障写清楚,并送回到代理商处或Dixell总部(联系方式见本说明书结尾处)•请注意每一个输出继电器输出的最大允许电流(参见技术数据)•请确保探头电缆与负载电缆、电源电缆分开,并保持足够的距离,不要交叉或缠绕。
•驱动器在工业环境使用时,请在驱动器电源输入端并联电源滤燥器(我们的型号:FT1)。
2. 概述该XEV02D作为一个从模块设计与主控制器(如并联机组控制iProRACK)共同使用。
它作为一个纯传感器型控制器,该驱动器从主控制器接收到允许调节输出指令(由数字输入量来实现)和容量控制调节信号(4-20mA或0-10V)控制数码压缩机PWM脉冲卸载阀。
该XEV02D模块配备有一个温度探头输入(可以是一个NTC86K或NTC/PT1000类型)。
一个数字输出(继电器),可用于报警或压缩机输出;一个开路集电极输出,其可以被用作报警输出,一个PWM脉宽调节输出(可控硅类型)来驱动PWM脉冲卸载器阀。

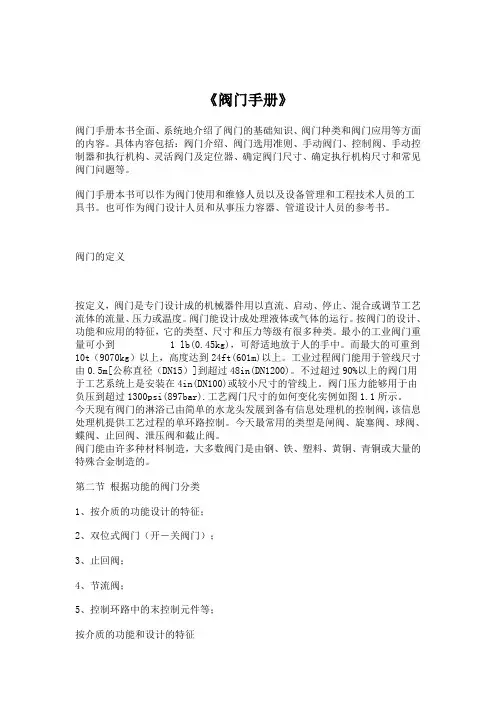

《阀门手册》阀门手册本书全面、系统地介绍了阀门的基础知识、阀门种类和阀门应用等方面的内容。
具体内容包括:阀门介绍、阀门选用准则、手动阀门、控制阀、手动控制器和执行机构、灵活阀门及定位器、确定阀门尺寸、确定执行机构尺寸和常见阀门问题等。
阀门手册本书可以作为阀门使用和维修人员以及设备管理和工程技术人员的工具书。
也可作为阀门设计人员和从事压力容器、管道设计人员的参考书。
阀门的定义按定义,阀门是专门设计成的机械器件用以直流、启动、停止、混合或调节工艺流体的流量、压力或温度。
阀门能设计成处理液体或气体的运行。
按阀门的设计、功能和应用的特征,它的类型、尺寸和压力等级有很多种类。
最小的工业阀门重量可小到 1 lb(0.45kg),可舒适地放于人的手中。
而最大的可重到10t (9070kg)以上,高度达到24ft(601m)以上。
工业过程阀门能用于管线尺寸由0.5m[公称直径(DN15)]到超过48in(DN1200)。
不过超过90%以上的阀门用于工艺系统上是安装在4in(DN100)或较小尺寸的管线上。
阀门压力能够用于由负压到超过1300psi(897bar).工艺阀门尺寸的如何变化实例如图1.1所示。
今天现有阀门的淋浴已由简单的水龙头发展到备有信息处理机的控制阀,该信息处理机提供工艺过程的单环路控制。
今天最常用的类型是闸阀、旋塞阀、球阀、蝶阀、止回阀、泄压阀和截止阀。
阀门能由许多种材料制造,大多数阀门是由钢、铁、塑料、黄铜、青铜或大量的特殊合金制造的。
第二节根据功能的阀门分类1、按介质的功能设计的特征;2、双位式阀门(开-关阀门);3、止回阀;4、节流阀;5、控制环路中的末控制元件等;按介质的功能和设计的特征阀门可分为三类:双位式(开-关式)阀门,它具有控制物流闭合和允许其通过的功能;止回阀,它只允许物流向一个方向穿流;节流阀,它可在全开到全馆的任一点上调节物流。
按功能给阀门定义的一个混乱情况是特殊的阀门设计,注入截止阀、闸阀、旋塞阀、球阀、蝶阀和胶管形阀门可符合一个、二个或所有三类分类。
精心整理本定位器出厂之前已对其输入、输出性能进行严格标定,接线后一般只需标定零、满位即可正常使用,如有任何不明之处,请与相关技术服务部门联系。
---------------------------------------------------------------------------------------------------产品的不断升级可能导致部分数据的变化,如有改动,恕不另行通知。
KZQ07 系列电子伺服式电动阀门智能控制器使用说明书KZQ07-1A KZQ07-2A尊敬的用户,请在安装本控制器前请仔细检查以下内容:1、检查执行器的内部位置限位切换开关,确保限位开关在区域内工作,有无异常现象,能否达到开度的零位与满位,确认限位开关能正常工作。
2、接线前请检查执行器中电位器有无强电,用万用表分别测量电位器三接线端子,确保该电位器与电机控制端子绝缘,电位器在执行器运转过程中的阻值变化正常,排除断点等异常现象。
3、定位器与执行器间连线要正确,仔细检查两者端子的对应关系,特别注意定位器电源、输入信号与输出信号接线,切莫把电源接至弱点信号端,同时用仪表测量控制输入信号在定位器接受信号范围内。
4、如与执行器配套使用,在严寒、酷热、高温的环境下开箱时,仪表应于现场存放 3 小时以上方可进行标定效验。
目录一、概述-----------------------------------------------------------------------------2二、主要技术指标-----------------------------------------------------------------2三、定位器控制原理--------------------------------------------------------------4四、定位器面板与接线-----------------------------------------------------------5五、基本操作方法-----------------------------------------------------------------9六、标定接线及操作方法--------------------------------------------------------9七、错误代码列表-----------------------------------------------------------------11八、附录-----------------------------------------------------------------------------12如客户所购买指明配置的本公司 Z 型(机电一体)执行器,无需对执行器转角标定,接线无误即可正常使用。
燃气开关阀术语及定义
1. 主阀 (Main Valve): 燃气管道系统中的一个阀门,用于控制
燃气的进入或停止。
2. 旁通阀 (Bypass Valve): 在主阀关闭时,用于绕过主阀将燃气引导到旁路的阀门。
3. 气流调节阀 (Flow Control Valve): 用于调节燃气的流量的阀门,常用于燃气系统中的调压、调流等控制。
4. 安全阀 (Safety Valve): 在燃气管道系统中,当系统压力超过
设定值时,自动打开以释放过压,并保护管道系统不受损坏。
5. 自闭式阀(Self-Closing Valve): 当接收到特定信号或条件时,自动关闭的阀门。
6. 手动阀 (Manual Valve): 需要手动操作的阀门,可以手动开
启或关闭燃气流入管道系统。
7. 电动阀 (Electric Valve): 使用电力驱动的阀门,可以通过电
动机或电磁器件实现燃气管道的开关。
8. 控制阀 (Control Valve): 通过控制信号来调整燃气流量或压
力的阀门,常用于自动化系统中的燃气控制。
9. 限位开关 (Limit Switch): 安装在阀门上的开关设备,用于检
测阀门位置,并向外部系统发送信号。
10. 调节阀 (Regulating Valve): 用于调节燃气流量或压力的阀门,通过改变阀门开度来控制燃气流量或压力。
这些术语和定义涵盖了燃气开关阀中常见的类型和功能。
具体的术语和定义可能会因不同的应用领域和具体需求而略有差异。
其它电动阀:“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号:首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰,螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1)C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
水力控制阀油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品,以绝缘纸的字母“Z”代号列为首位,其余各项型号编制及字母含义如下:注:a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写。
例如:铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。
每一数字表示所采用的主要材料和意义见下表。
交联聚乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆,以交联聚乙烯代号字母“YJ”为首位,其余各项型号编制及字母含义如下:注:*铜导体代号字母“T”一般省略。
S-加铜丝屏蔽时。
铜芯交联聚乙烯绝缘氯乙烯护套电力电缆铝芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆聚氯乙烯绝缘聚氯乙烯护套电力电缆,以绝缘塑料代号字母“V”为首位,其余各项型号编制及字母含义如下:注:铜导体代号字母“T”一般省略。
例如:聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆铝芯聚氯乙烯绝缘聚氯乙烯护套粗钢带铠装电力电缆注:*铜芯代表字母“T”型号中一般略写。
电缆型号及名称见下表。
铝芯聚乙烯绝缘钢带铠装聚氯乙烯外护层控制电缆铜芯橡皮绝缘铅套钢带铠装控制电缆外护层型号(数字代号)表示的材料涵义按GB2952规定派生及特性用的数字及字母意义为:1-铜丝缠绕屏蔽;80-耐热+80°C塑料;R-软结构线芯;2-铜带绕包屏蔽;105-耐热+105°C塑料。
西门子阀门定位器操作手册压电阀介绍:1引言传统的气动阀中大量使用了电磁铁作为电一机械转换级,其把电控制信号转换为机械的位移,推动阀芯,实现气路的切换或气体压力、流量的比例控制。
作为电一机械转换级的电磁铁有价格低廉,操作使用方便等优点;但其也有很多缺点:如功耗大、响应速度不够快、存在发热及有电磁干扰等。
把压电材料的电一机械转换特性引入到气动阀中,作为气动阀的电一机械转换级,这是一项不同于传统气动阀的全新技术。
采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。
2、压电效应简介对于晶体构造中不存在对称中心的异极晶体,加在晶体上的张紧力、压应力或切应力,除了产生相应的变形外,还将在晶体中诱发出介电极化或电场。
这一现象被称为正压电效应;反之,若在这种晶体上加上电场,从而使该晶体产生电极化,则晶体也将同时出现应变或应力,这就是逆压电效应。
两者通称为压电效应。
1880年居里兄弟发现了电气石的压电效应,从此开始了压电学的历史。
压电式气动换向阀即是利用压电逆效应而研制的。
3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形,来实现气动阀阀口的开启和关闭,这样就可以做成微型直动式换向阀。
如下图所示的微型二位三通换向阀, 1 口为进气口,2 口为输出气口,3、口为排气口,阀中间的弯曲部件为压电材料组成的压电片。
当没有外加电场作用时,阀处于:图1状态:进气口关闭,输出气口2经排气口3通大气。
当在压电阀片上外加控制电场后,压电阀片产生变形上翘,上翘的压电阀片关闭了排气口3,同时进气口1和输出气口2连通。
这样就完全实现了传统二位三通电磁换向阀的功能。
图1 图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度,禾U用这一特点,可以开发出比例调压阀。
女口图3所示,施加不同的控制电压到压电阀片上,压电阀片产生不同的弯曲变形量,这样就在进气口1与输出气口2之间及输出气口2与排气口3之间形成不同的气流阻力,从而在输出气口2 的得到不同的气体压力。
信号蝶阀工作原理
信号蝶阀是一种控制阀门,其工作原理基于流体流动和阀门的定位调节。
以下是信号蝶阀的工作原理:
1. 流体流动:信号蝶阀内部有一个管道,其中流体通过管道流过。
流体的流动方向可以通过阀门的旋转来控制。
2. 旋转调节:信号蝶阀有一个旋转的阀门或蝶板,阀门可以通过手动或自动控制器旋转。
当阀门旋转时,流体可以上下流过阀门并且流量被控制。
3. 定位调节:阀门的角度决定了流体的流动量。
通过改变阀门的角度,流量可以增加或减少。
阀门的角度可以由手动操作员或自动控制器根据接收到的信号进行调整。
4. 信号控制:信号蝶阀可以根据接收到的信号来控制阀门角度。
这些信号可以来自手动操作员、自动控制器、传感器等。
根据信号的类型和值,阀门可以相应地旋转到特定的角度,以实现所需的流量控制。
总之,信号蝶阀通过控制阀门的旋转角度来调节流体的流量。
它可以根据接收到的信号进行自动调节,也可以通过手动操作来手动调节。
阀门型号及意义(一)、通用阀门:所有阀门型号都有下面七个单元组成:1 2 3 4 5 --- 6 71、阀门类型代号:Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀 D蝶阀 A安全阀 S蒸汽疏水阀 Y减压阀 G隔膜阀2、传动方式代号:0电磁动 1电磁-液动 2电-液动 3蜗轮(蜗杆) 4正齿轮5.锥齿轮 6气动 7液动 8气-液动 9电动若为手动则省略3、连接方式代号:1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号闸阀:0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板截止阀:1直通式 4角式 5直流式止回阀:1直通式 2升降立式 3旋启单瓣式 6旋启单瓣式球阀: 1浮球直通式 7固定直通式5、密封面材质代号H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X橡胶 N尼龙塑料 B锡基轴承合金(巴氏合金) Q衬铅 J衬胶 C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 )6、公称压力代号:用阿拉伯数字表示,其数值是以兆帕为单位的10倍。
如:16则代表1.6MPa7、阀体材料代号:阀体材料代号用汉语拼音字母表示。
PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。
8、阀体材质代号T铜及铜合金 C碳素钢 P 18-8系不绣钢 H Cr13系不锈钢 Q球墨铸铁 Z灰铸铁 K 可断铸铁 L铝合金9、示例:(DN表示口颈)Z41Y-16C DN400 闸阀,手动,法兰连接,平行式双闸板,硬质合金密封面,公称压力16公斤,阀体材质为铸钢口径400J11T-16K DN40 截止阀,手动,内螺纹连接,直通式,铜合金密封面,公称压力16公斤,阀体材质为可锻铸铁口径40H41W-10T DN150 止回阀,手动,法兰连接,全(密封面与阀体都为铜),公称压力10公斤,口径150D941X—16C DN450 软密封蝶阀,电动,法兰连接,直通式,橡胶密封面,公称压力为16公斤,阀体材质为铸钢,口径450(二)双偏心半球阀类型表示方法:阀门型号都有下面七个单元组成:1 2 3 4 5 --- 6 71、BQ双偏心半球阀2、传动方式代号:3蜗轮 5伞齿轮 6气动 9电动3、连接方式代号:4法兰式 6焊接式4、结构形式代号1直通式 5直流式 7管线直通式(通径)5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆。
M合金适应介质溶液及浆液。
67表示内容同上。
6、示例BQ341M2—16C DN200 双偏心半球阀蜗轮传动,法兰连接,直通式,耐磨合金密封面,公称压力16公斤,阀体材质铸钢,口径200(三)料浆阀:1、SJS :Y型料浆阀(50kg以下可缩写为JS)2、口径DN200(包括DN200)及以下一般为手动。
(例如:SJS45Y-16C DN150;SJS45Y-16C DN200);口径200以上的为齿轮传动(例如:SJS545Y-16C DN250)。
角式放料阀、放料阀、管接放料阀及特种长筒放料阀与以上要求相同。
3、碳钢C 不锈钢P 。
4、类型表示方法:有下面七个单元组成:1 2 3 4 5 --- 6 7类型代号:FS角阀 FSb平板式放料角阀 FB:阀杆向下加长角阀TY:阀杆向上加长角阀234567表示内容同上。
5、示例SJS545Y—16C DN300 Y型料浆阀蜗轮传动,法兰连接,直流式,硬质合金密封面,公称压力16公斤,阀体材质碳钢,口径300FSb44Y—16C DN100 平板式放料角阀,手动,法兰连接,角式,硬质合金密封面,公称压力16公斤,阀体材质铸钢,口径100FSb544Y—16C DN350 平板式放料角阀,齿轮传动,法兰连接,角式,硬质合金密封面,公称压力16公斤,阀体材质铸钢,口径350阀门型号表示含义阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
二单元:传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示; 对于气动或液动机构操作的阀门:常开式用6K 、7K 表示;常闭式用6B 、7B 表示; 防爆电动装置的阀门用9B 表示。
三单元:连接型式四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略:(1) 连接形式中:“法兰”。
(2) 结构形式中:a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;b:截止阀和节流阀的“直通式”;c:球阀的“浮动”和“直通式”;d:蝶阀的“垂直板式”;e:隔膜阀的“屋脊式”;f:旋塞阀的“填料”和“直通式”;g:止回阀的“直通式”和“单瓣式”;h:安全阀的“不封闭”。
阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。
阀门型号的标准化对阀门的设计、选用、销售提供了方便。
当今阀门的类型和材料越来越多,阀门的型号编制也愈来愈复杂。
目前,阀门制造厂一般采用统一编号方法;凡不能采用统一编号的方法,各制造厂均按自己的需要制订编号方法。
JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。
它包括阀门的型号编制和阀门的命名。
一、阀门的型号编制1、类型代号(即表1的1单元)类型代号用汉语拼音字母表示。
如表2所示:2、传动方式代号(即表1的2单元)传动方式代号用阿拉伯数字表示。
如表3所示:注:1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
2.对于气动或液动:常开式用6k、7k表示;常闭式用6B、7B表示;气动带手动用6S表示;防爆电动用“9B”表示。
3、连接形式代号(即表1的3单元)如表4所示::4、结构形式代号(即表1的4单元)结构形式代号用阿拉伯数字表示,如表5~表14所示:5、阀座密封面或衬里材料代号(即表1的5单元)阀座密封面或衬里材料代号用汉语拼音字母表示,如表15所示:注:由阀体直接加工密封面材料用“W”表示;当阀座和阀瓣(闸板)密封面材料不同时,用低硬度材料代号(隔膜阀除外)。
6、公称压力代号(即表1的6单元)公称压力代号用阿拉伯数字表示,其数值是以兆帕(MPa)为单位的公称压力值的10倍。
7、阀体材料代号(即表1的7单元)阀体材料代号用汉语拼音字母表示,如表16所示,PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。
二、阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略:(1) 连接形式中:“法兰”(2) 结构形式中:a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;b:截止阀和节流阀的“直通式”;c:球阀的“浮动”和“直通式”;d:蝶阀的“垂直板式”;e:隔膜阀的“屋脊式”;f:旋塞阀的“填料”和“直通式”;g:止回阀的“直通式”和“单瓣式”;h:安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称三、阀门型号和名称编制方法示例例1:电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1 直动楔式双闸板闸阀例2:手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0M Pa、阀体材料为1Cr18Ni9Ti的球阀:Q21F-40P 外螺纹球阀例3:气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀:G6k41J-6 气动常开式衬胶隔膜阀例4:液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:D741X-2.5 液动碟阀例5:电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540'C下的工作压力为17MPa 、阀体材料铬钼钒钢的截止阀:J961Y-P54170 电动焊接截止阀阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
二单元:传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略:(1) 连接形式中:“法兰”。
(2) 结构形式中:a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;b:截止阀和节流阀的“直通式”;c:球阀的“浮动”和“直通式”;d:蝶阀的“垂直板式”;e:隔膜阀的“屋脊式”;f:旋塞阀的“填料”和“直通式”;g:止回阀的“直通式”和“单瓣式”;h:安全阀的“不封闭”。
