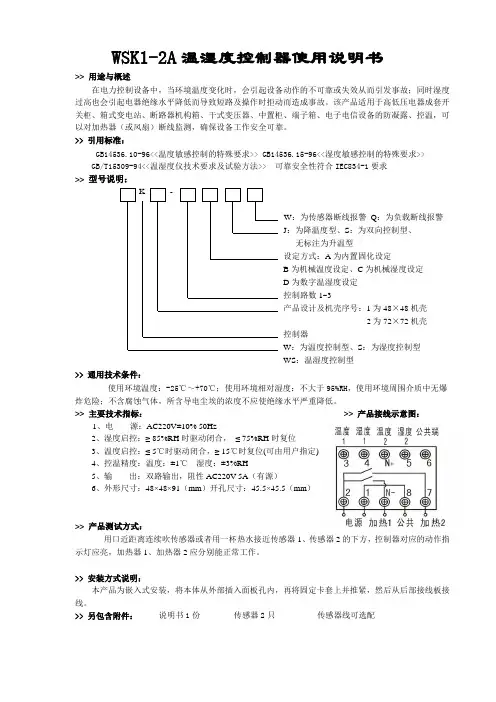

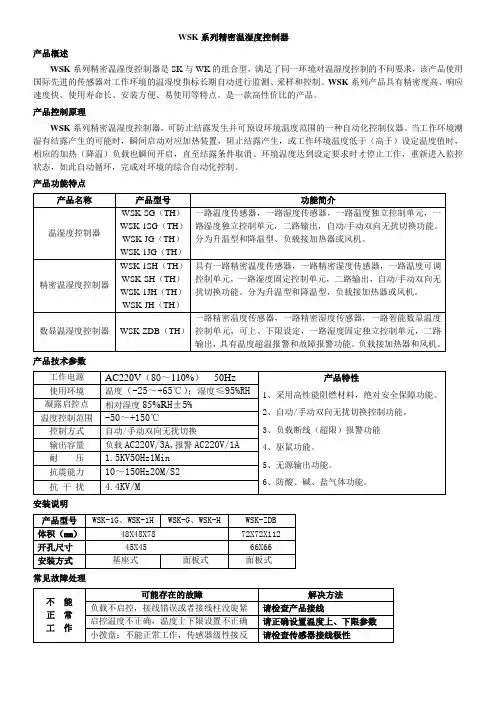

WSK1-2A温湿度控制器使用说明书>> 用途与概述在电力控制设备中，当环境温度变化时，会引起设备动作的不可靠或失效从而引发事故；同时湿度过高也会引起电器绝缘水平降低而导致短路及操作时拒动而造成事故。
该产品适用于高低压电器成套开关柜、箱式变电站、断路器机构箱、干式变压器、中置柜、端子箱、电子电信设备的防凝露、控温，可以对加热器（或风扇）断线监测，确保设备工作安全可靠。
>> 引用标准：GB14536.10-96<<温度敏感控制的特殊要求>> GB14536.15-96<<湿度敏感控制的特殊要求>>GB/T15309-94<<温湿度仪技术要求及试验方法>> 可靠安全性符合IEC834-1要求>> 型号说明：W：为传感器断线报警Q：为负载断线报警J：为降温度型、S：为双向控制型、无标注为升温型设定方式：A为内置固化设定B为机械温度设定、C为机械湿度设定D为数字温湿度设定控制路数1~3产品设计及机壳序号：1为48×48机壳2为72×72机壳控制器W：为温度控制型、S：为湿度控制型WS：温湿度控制型>> 通用技术条件：使用环境温度：-25℃～+70℃；使用环境相对湿度：不大于95%RH，使用环境周围介质中无爆炸危险；不含腐蚀气体，所含导电尘埃的浓度不应使绝缘水平严重降低。
>> 主要技术指标：>> 产品接线示意图：1、电源：AC220V±10% 50Hz2、湿度启控：≥ 85%RH时驱动闭合，≤ 75%RH时复位3、温度启控：≤ 5℃时驱动闭合，≥ 15℃时复位(可由用户指定)4、控温精度：温度：±1℃湿度：±3%RH5、输出：双路输出，阻性AC220V 5A（有源）6、外形尺寸：48×48×91（mm）开孔尺寸：45.5×45.5（mm）>> 产品测试方式：用口近距离连续吹传感器或者用一杯热水接近传感器1、传感器2的下方，控制器对应的动作指示灯应亮，加热器1、加热器2应分别能正常工作。
温度控制器的使用说明书一、产品简介温度控制器是一种用于调节温度的装置。
它通过感知环境温度的变化，并根据设定参数来控制加热或制冷设备的工作状态，以达到温度控制的目的。
本使用说明书旨在帮助用户正确操作和使用温度控制器，提供详细的使用指南和注意事项。
二、产品外观1. 温度控制器的外观设计简洁美观，采用灰色塑料外壳，具有良好的手感和耐用性。
2. 正面面板采用液晶显示屏，可清晰显示当前温度、设定温度以及其他相关信息。
3. 控制按钮位于正面面板下方，用户可通过按钮进行参数设置和操作。
三、使用方法1. 安装a) 在使用温度控制器之前，请先确保断电状态，并按照产品手册提供的安装步骤进行正确安装。
b) 将温度控制器固定在合适的位置，并确保其与被控制的设备连接牢固、接线正确。
2. 参数设置a) 打开温度控制器电源，系统将自动启动并显示当前温度。
b) 按下设置按钮进入参数设置模式，并使用上下按钮选择要设置的参数。
c) 通过加减按钮调节参数数值，确认后按下确认按钮保存设置并退出设置模式。
d) 确保设定的温度范围和控制模式与实际需求相匹配。
3. 运行控制a) 在参数设置完成后，温度控制器将自动开始工作。
在正常工作状态下，控制器将根据设定温度和当前温度进行判断，并控制相关设备的启停。
b) 温度控制器具备过温保护功能，当探测到温度超过设定范围时，控制器将自动切断电源，避免设备过热。
四、注意事项1. 使用前请阅读并确保理解本使用说明书的所有内容，遵循说明书提供的正确操作方法和注意事项。
2. 请勿将温度控制器暴露在恶劣的环境条件下，如强烈阳光直射、高温、潮湿或腐蚀性气体影响的场所等。
3. 温度控制器仅适用于指定的电压和电流范围，请勿使用超过规定的电源供应。
4. 如需更换温度探头，请关闭电源并按照说明书提供的步骤进行更换，以免发生触电或其他意外伤害。
5. 若长时间不使用温度控制器，请将其断电并保存在干燥通风的地方，以延长使用寿命。

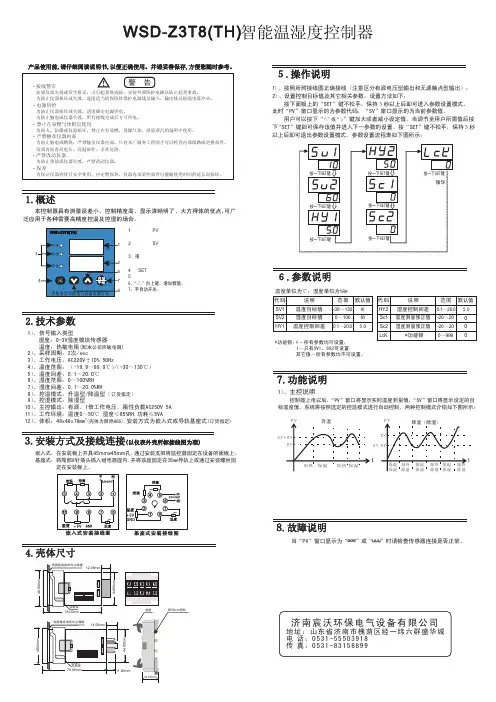

智能温湿度控制器WSD-Z3T8(TH) 1）、信号输入类型湿度：0-3V湿度模块传感器 温度：热敏电阻(配本公司热敏电阻) 2）、采样周期：2次/sec 3）、工作电压：AC220V±10% 50Hz 4）、温度范围：（-19.9～99.9℃）/（-30～130℃） 5）、温度回差：0.1～20.0℃ 6）、湿度范围：0～100%RH 7）、湿度回差：0.1～20.0%RH 8）、控温模式：升温型/降温型（订货指定） 9）、控湿模式：除湿型 10）、主控输出：有源，1倍工作电压，阻性负载AC250V 5A 11）、工作环境：温度0～50℃ 湿度≤85%RH,功耗≤5VA 3 12）、体积：48x48x78mm (壳体为阻燃ABS),安装方式为嵌入式或导轨基座式(订货指定)产品使用前,请仔细阅读说明书,以便正确使用。
并请妥善保存,方便您随时参考。
本控制器具有测量误差小、控制精度高、显示清晰明了、大方得体的优点，可广泛应用于各种需要高精度控温及控湿的场合。
1.概述2.技术参数3.安装方式及接线连接(以仪表外壳所标接线图为准)嵌入式：在安装板上开具45mmx45mm 孔，通过安装支架将监控器固定在设备的面板上。
基座式：将尾部8针插头插入继电器座内,并将该座固定在35mm导轨上或通过安装螺丝固 定在安装板上。
4.壳体尺寸前面板或者柜内立隔板前面板或者柜内立隔板14.00mm48.00m m44.80m m插座6789 10前面板或者柜内立隔板安装架1234544.80m m48.00m m78.00mm12.00mm５.操作说明1）、按照所附接线图正确接线（注意区分有源电压型输出和无源触点型输出）；2）、设置控制目标值及其它相关参数，设置方法如下：按下面板上的“SET”键不松手，保持３秒以上后即可进入参数设置模式。
此时“PV”窗口显示的为参数代码，“SV”窗口显示的为当前参数值。
用户可以按下“∧”或“∨”键加大或者减小设定值，当调节至用户所需值后按下“SET”键即可保存该值并进入下一参数的设置。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。

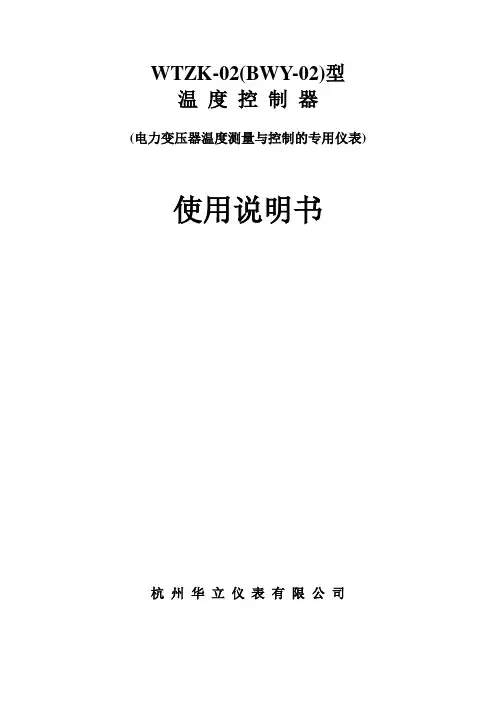

WTZK-02(BWY-02)型温度控制器(电力变压器温度测量与控制的专用仪表) 使用说明书杭州华立仪表有限公司最大插入深度260一、用途及原理WTZK-02型温度控制器(BWY-02型温度控制器)，适用于测量变压器油温或其他的液体、气体和蒸气的温度，并能在被测温度达到和超过设定值时发出接点信号。
本仪表主要用于500KV A以上的变压器油温的测量和控制。
控制器的主要结构是由温包(感温探头)毛细管和弹性元件组成。
这三个部件构成的密封系统内充灌了感温介质、当被测温度发生变化时，温包内的液体压力随着发生变化，通过毛细管的传递使表头的弹性元件产生一个相对应的位移量，这个位移经机械放大后便可指示出被测温度，并带动微动开关动作输出信号。
二、主要技术参数1.测量范围：0~100℃2.指示精确度：1.5级3.开关特性(1)开关设定精度：±3℃(2)开关差：6±2℃(3)开关额定负荷：AC220V、1.5A4.温包尺寸：ф14×1505.温包安装尺寸：外螺纹M27×26.表头安装尺寸：3孔ф6 144×2107.开关在仪表出厂时标准设定值：第一上限55℃第二上限80℃如果用户需调整开关设定值，可打开表盖，转动表盘上旋钮设定针即可，然后按原样合上表盖。
三、安装和使用1.温度设定：打开表盖，转动旋钮设定针即可(一般不用再设定)。
2.接线：打开表盖，将电缆线从引线接点穿入，按图2要求接线。
电缆线推荐使用KW4×1.5控制电缆。
接线后拧紧引线接头处螺母，不得松动。
表盖按原样合好，均匀旋紧四只螺钉。
温控器表头安装前应先完成安装接线和开关设定两项工作。
图2 接线端子板3.温控器安装将螺钉穿过隔振板，将仪表固定在仪表板上，多余纺织管部分应盘为ф300mm以上的环圆状，每隔300mm应用护套做适当固定，以免损坏整台仪表。
4.温包安装温包的插入深度必须≥150mm。
温包安装前应在安装孔内注满变压器油，然后慢慢插入温包并拧紧M27×2安装接头。

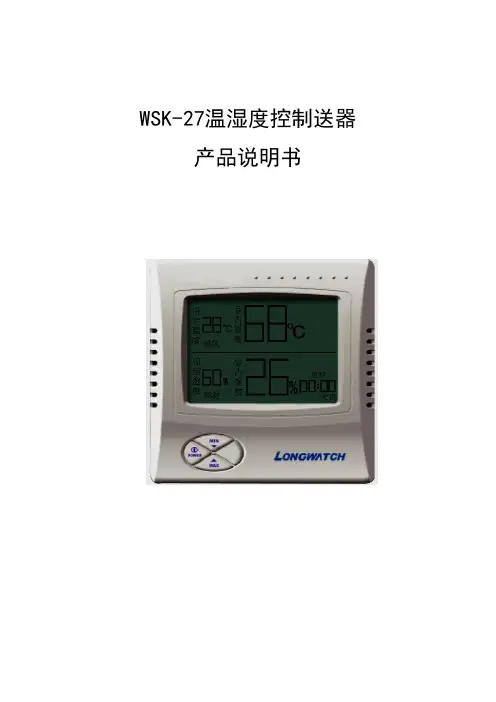

WSK-27温湿度控制送器产品说明书一.产品特点:* 双路跟踪信号处理,测量精度高* 温湿度同屏显示,软件设置方便快捷* 外观精美时尚,功能可靠实用二.产品应用该产品可应用加湿机﹑除湿机﹑空调等设备的温湿度控制及温湿度的实时测量与显示三.产品性能指标外型尺寸:86×86×22mm结构形式:探头外置式和探头内置一体式两种可选温度测量精度:±1℃(@0～50℃)湿度测量精度: ±2%RH(@25℃,30～80%)温湿度控制输出:单点控制供电电压: 12V～24V(AC/DC)或220V可选输出负载:＜5A/220V AC (可选)四.电气连接上图中端子含义如下:①②:控制器的电源输入端子(一般为24V或220V AC)③④:湿度控制输出端子⑤⑥:温度控制输出端子⑦:接变送器的GND⑧:接变送器的VCC(+5V)⑨:接变送器的温度信号(RT)⑩:接变送器的湿度信号(RH)特别提醒:错误的接线可能导致设备不能正常工作,也可能使控制器损坏,所以请严格按照上述内容进行连接！由于此类疏忽而造成的产品问题我 们将不对其负责!五.程序设定及控制控制器面板示意图如下:①.显示面板(液晶屏) ②.操作按键③.定时开关机设置 ④.实时测量的湿度值 ⑤.实时测量的温度值 ⑥.温度控制设定部分 ⑦.湿度控制设定部分1.程序设定方法及控制输出 a.湿度的设定方法:① ③②⑦⑥④⑤b.湿度的控制输出:(1).除湿状态:若当前湿度＞设定的湿度控制值,屏幕〝湿度控制设定部分〞的〝除湿〞字样会出现,同时控制输出启动,此时设备除湿,直至当前湿度＜(设定的湿度控制值+湿度回滞值)时,控制输出关断,屏幕上的〝除湿〞字样也会一同消隐(2).加湿状态:若当前湿度＜设定的湿度控制值,屏幕〝湿度控制设定部分〞的〝加湿〞字样会出现,同时控制输出启动,此时设备加湿,直至当前湿度＞(设定的湿度控制值+湿度回滞值)时,控制输出关断,屏幕上的〝加湿〞字样也会一同消隐举例说明: 设置控制器湿度控制值为"60",湿度回滞值为"-3",当前屏幕显示的湿度值为75%,此时控制器的湿度控制端应开启,设备除湿,屏幕同时显示〝除湿〞字样,直至屏幕显示的湿度值为57%时,控制器湿度控制端关断,设备停止除湿,屏幕的〝除湿〞字样消隐c.温度的设定方法:d.温度的控制输出:(1).冷风状态:若当前温度＞设定的温度控制值, 屏幕〝温度控制设定部分〞的〝冷风〞字样会出现,同时控制输出启动,此时设备降温,直至当前温度＜(设定的温度控制值+温度回滞值)时,控制输出关断, 屏幕上的〝冷风〞字样也会一同消隐(2).暖风状态:若当前温度＜设定的温度控制值,屏幕〝温度控制设定部分〞的〝暖风〞字样会出现,同时控制输出启动,此时设备加温,直至当前温度＞(设定的温度控制值+温度回滞值)时,控制输出关断,屏幕上的〝暖风〞字样也会一同消隐举例说明: 设置控制器温度控制值为"25",温度回滞值为"2",当前屏幕显示的温度值为15℃,此时控制器的温度控制端应开启,设备加温,屏幕同时显示〝暖风〞字样,直至屏幕显示的温度值为27℃时,控制器的温度控制端关断设备停止加温, 屏幕的〝暖风〞字样消隐2.电源的设定:按”POWER”键可以打开或关闭控制器3.定时开关机的设定控制器具有自动开关机的设定,在此处”开关机设定”设置指定时对设备的控制,而非对本控制器开关机的设置,方法如下:开机状态下一直按住“M”键三秒钟,屏幕右下角会出现定时设定选项,按“MAX”或“MIN”向上或向下调整所要设定的时间,其中数字的前2位为小时,后2位为分钟,可以按“M”键进行小时与分钟的切换,及开机与关机的切换.例如:现在屏幕显示如下:从屏幕的显示可以看出,控制器应处于加温的控制状态,但设置了定时开机,所以此时控制器的加温控制不起作用,加湿设备不工作,直到1分钟以后,控制器自动开机,加湿设备开始工作注意:控制器断电或关机重启后先前的开机或关机设定都会消失,需要重新设定4.零点校正仪表在使用一段时间后会出现零点漂移的现象,我们要对其进行校正,除硬件校正外,还可以用软件进行校正,方法如下:按“POWER”键关闭控制器,按住“M”键三秒钟,就会出现湿度的零点位置,按“MAX”或“MIN”向上或向下调整偏差即可,然后按“M”键进行温度零点的校正,方法同温度零点的校正方法5.设定时,按键间隔时间最大为8秒,超过8秒将自行返回正常显示状态六.控制器的安装首先小心地打开控制器的前面板,然后用螺丝刀将固定PCB线路板的4个螺钉取下,即可将PCB板取下,然后用螺钉穿过固定孔将控制器固定在相应要安装的位置,固定好后再将PCB按原样安装并用螺钉固定好,最后再将前面板安装到控制器上.在整个的安装过程都要注意不要损坏液晶屏.七.产品标准附件探头支架 1套(只限探头外置式)安装螺钉 2套(含一套自攻螺钉)八.使用注意事项1.控制器属精密仪器,使用时要轻拿轻放2.请仔细阅读说明书后再进行电气连接,如果由于接线错误而导致仪表损坏,我们将不为此负责3.控制器与变送器连接要采用屏蔽导线,如果不这样做可能导致控制器不能正常工作4.正常情况下,温湿度都是可以控制的,我们也可根据客户的需要生产只控制温度或湿度的产品,请在定货时注明5.控制器长期不用时请放在干燥的地方保存九.服务与支持1.产品出厂一年内出现非人为的质量问题我们负责退换或免费维修,超过一年的我们同样对其免费维修,但是在维修过程中替换零件的费用由客户承担.2.如果您有特殊的产品需求,请立即联系我们,我们会为您量身定做更适合您的产品.3.如果您在使用产品中有任何的问题,请按照说明书封底的联系方式及时与我们联系,您也可以登陆我们的网站了解更多的信息4.由于产品的不断升级,说明书中可能有部分内容与产品不同,在此,我们将不另行通知。
030温湿度控制器安装使用说明书V2.0申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
江苏安科瑞电器制造有限公司吴磊磊提供135********目录前言 (1)1概述 (1)2工作原理 (1)一WH系列普通型温湿度控制器 (1)1型号说明 (1)2技术指标 (2)3产品规格及功能 (2)4接线方式 (4)二WHD系列智能型温湿度控制器 (5)1型号说明 (5)2技术指标 (5)3产品规格及功能 (6)4接线方式 (6)5产品操作指南 (8)6通讯指南 (11)三传感器 (15)1概述 (15)2型号说明 (15)前言：温湿度控制器简介1概述温湿度控制器产品主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。
可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。
产品分为WH普通型系列和WHD智能型系列。
产品符合国标GB/T15309-1994。
2工作原理温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，其工作原理如下图所示：传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。
除基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等辅助功能。
一.WH系列普通型温湿度控制器1型号说明注：1.“组合外接”即同时有温度、湿度控制时，传感器置于同一外壳，由同一点采集温度、湿度信息。
2.传感器与控制器之间的连接线长度建议不要超过20米。
