下载文档原格式
钢铁中硅的测定方法---- 硅钼兰光度法测定钢中的硅一般使用光度法，测定硅的光度分析法有以形成硅钼黃为基础的钼黃法及将钼黃用还原剂还原生成的钼兰法。
钼黃法的灵敏度比钼兰法低。
钼兰最大吸收峰在815nm，在72型分光光度计上，一般于650---700nm波长范围进行测定。
酸度对形成硅钼酸络离子很重要，酸度过大或过小均使结果偏低，酸度过大，钼酸铵与硅酸不起反应，酸度过小，会生成大量的钼酸铁沉淀，使硅钼酸生成不完全，酸度的适用范围随溶液温度的增加而增加，但随硅含量的增高而缩小，在沸水浴上加热，其适用的酸度范围为0.08N--0.6N（硝酸），而在室温（200C左右）则为0.08--0.4N（硝酸），一般认为当加入钼酸铵后，如有适量的钼酸铁沉淀产生，表示溶液的酸度和温度较合适，如酸度大，温度太低，钼酸铁不易生成，也表示硅钼络离子形成不完全。
但在铁量很少的试样，很少或不生成钼酸铁沉淀，则不能断定酸度和温度不适合。
加入钼酸铵的数量，会影响钼兰色泽强度，由于它较多的消耗与铁生成钼酸铁沉淀，因而，加入过量的钼酸铵是必须的，但也不能加得太多，否则降低硅的色泽强度。
在温度较高时，钼酸铵的适用浓度为100ml含有0.5-1.9g，而在室温下则为1.5-1.9g左右。
增加温度能加速硅钼络离子的生成，在沸水浴上加热，只需30秒钟，在30℃左右，约2分钟，而在20℃以下，则需10分钟才能生成完全，当硅钼络离子完全形成后，应马上进行下一步操作，特别是在沸水浴上加热的溶液，必须立即冷却，否则结果偏低。
磷、砷也能与钼酸铵生成络合物，同时被还原成钼兰，故应消除其影响，否则使结果偏高。
加草酸、酒石酸、柠檬酸能破坏磷、砷和钼酸铵生成的络合物。
其中以草酸破坏最快。
草酸为有机酸，能破坏杂多酸络合物。
由于磷、砷和硅络合物中的磷、砷为五价，硅为四价，因此在络合物中磷砷比硅显示较强的负电性，所以同阴离子钼酸根结合的能力也比硅弱。
故草酸加入后先破坏五价磷、砷和铝的络合物，以此消除磷、砷的干扰。

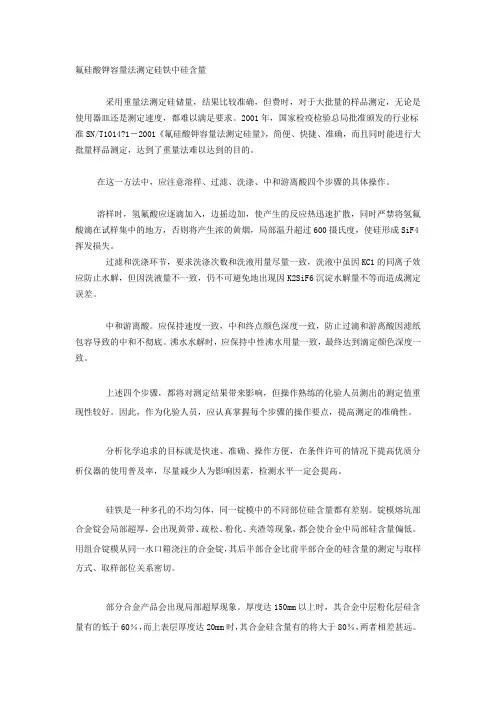

氟硅酸钾容量法测定硅铁中硅含量采用重量法测定硅储量，结果比较准确，但费时，对于大批量的样品测定，无论是使用器皿还是测定速度，都难以满足要求。
2001年，国家检疫检验总局批准颁发的行业标准SN/T1014?1－2001《氟硅酸钾容量法测定硅量》，简便、快捷、准确，而且同时能进行大批量样品测定，达到了重量法难以达到的目的。
在这一方法中，应注意溶样、过滤、洗涤、中和游离酸四个步骤的具体操作。
溶样时，氢氟酸应逐滴加入，边摇边加，使产生的反应热迅速扩散，同时严禁将氢氟酸滴在试样集中的地方，否则将产生浓的黄烟，局部温升超过600摄氏度，使硅形成SiF4挥发损失。
过滤和洗涤环节，要求洗涤次数和洗液用量尽量一致，洗液中虽因KC1的同离子效应防止水解，但因洗液量不一致，仍不可避免地出现因K2SiF6沉淀水解量不等而造成测定误差。
中和游离酸。
应保持速度一致，中和终点颜色深度一致，防止过滴和游离酸因滤纸包容导致的中和不彻底。
沸水水解时，应保持中性沸水用量一致，最终达到滴定颜色深度一致。
上述四个步骤，都将对测定结果带来影响，但操作熟练的化验人员测出的测定值重现性较好。
因此，作为化验人员，应认真掌握每个步骤的操作要点，提高测定的准确性。
分析化学追求的目标就是快速、准确、操作方便，在条件许可的情况下提高优质分析仪器的使用普及率，尽量减少人为影响因素，检测水平一定会提高。
硅铁是一种多孔的不均匀体，同一锭模中的不同部位硅含量都有差别。
锭模熔坑部合金锭会局部超厚，会出现黄带、疏松、粉化、夹渣等现象，都会使合金中局部硅含量偏低。
用组合锭模从同一水口箱浇注的合金锭，其后半部合金比前半部合金的硅含量的测定与取样方式、取样部位关系密切。
部分合金产品会出现局部超厚现象。
厚度达150mm以上时，其合金中层粉化层硅含量有的低于60％，而上表层厚度达20mm时，其合金硅含量有的将大于80％，两者相差甚远。
因此，“GB2272－87标准”中严格规定，FeSi75系列硅铁锭厚度不得大于100mm，FeSi65锭厚度不得大于80mm，硅的偏析不得大于1％。

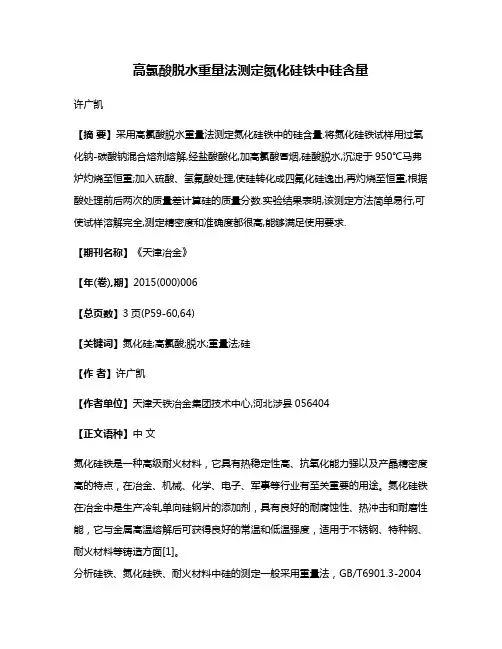

高氯酸脱水重量法测定氮化硅铁中硅含量许广凯【摘要】采用高氯酸脱水重量法测定氮化硅铁中的硅含量.将氮化硅铁试样用过氧化钠-碳酸钠混合熔剂熔解,经盐酸酸化,加高氯酸冒烟,硅酸脱水,沉淀于950℃马弗炉灼烧至恒重;加入硫酸、氢氟酸处理,使硅转化成四氟化硅逸出,再灼烧至恒重,根据酸处理前后两次的质量差计算硅的质量分数.实验结果表明,该测定方法简单易行,可使试样溶解完全,测定精密度和准确度都很高,能够满足使用要求.【期刊名称】《天津冶金》【年(卷),期】2015(000)006【总页数】3页(P59-60,64)【关键词】氮化硅;高氯酸;脱水;重量法;硅【作者】许广凯【作者单位】天津天铁冶金集团技术中心,河北涉县056404【正文语种】中文氮化硅铁是一种高级耐火材料，它具有热稳定性高、抗氧化能力强以及产晶精密度高的特点，在冶金、机械、化学、电子、军事等行业有至关重要的用途。
氮化硅铁在冶金中是生产冷轧单向硅钢片的添加剂，具有良好的耐腐蚀性、热冲击和耐磨性能，它与金属高温熔解后可获得良好的常温和低温强度，适用于不锈钢、特种钢、耐火材料等铸造方面[1]。
分析硅铁、氮化硅铁、耐火材料中硅的测定一般采用重量法，GB/T6901.3-2004中第三部分[2]：氢氟酸重量法测定二氧化硅含量，试样经高温灼烧至恒重后，用氢氟酸、硝酸溶解，蒸发除硅，再以硝酸除氟。
于1 000℃左右灼烧至恒重，测量两次质量之差，即为二氧化硅的含量。
该方法用镍坩埚2次灼烧试样和残渣，且灼烧温度过高，对镍坩埚消耗较大，操作过程较复杂。
YB/T4329-2010中试样用碳酸钠熔融分解，加盐酸溶解，蒸发干燥将硅酸脱水[3]。
可溶性盐类用盐酸溶解，沉淀高温蒸发脱水称重，加氢氟酸挥发硅后再高温灼烧称重。
过滤后的滤液用ICP-AES或光度法测定硅量，两次测定之和即为硅的总量，该方法用单一碳酸钠助熔，试样分解不完全，必须残渣回收处理之后硅总和，操作过程比较复杂。

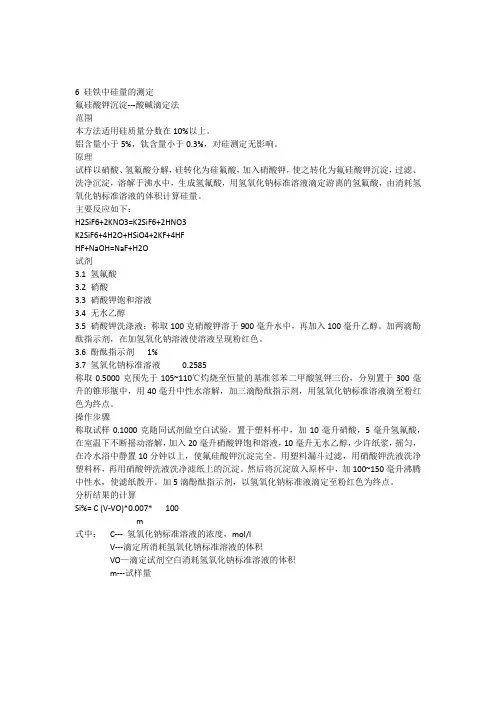

6 硅铁中硅量的测定氟硅酸钾沉淀---酸碱滴定法范围本方法适用硅质量分数在10%以上。
铝含量小于5%，钛含量小于0.3%，对硅测定无影响。
原理试样以硝酸、氢氟酸分解，硅转化为硅氟酸，加入硝酸钾，使之转化为氟硅酸钾沉淀，过滤、洗净沉淀，溶解于沸水中，生成氢氟酸，用氢氧化钠标准溶液滴定游离的氢氟酸，由消耗氢氧化钠标准溶液的体积计算硅量。
主要反应如下：H2SiF6+2KNO3=K2SiF6+2HNO3K2SiF6+4H2O+HSiO4+2KF+4HFHF+NaOH=NaF+H2O试剂3.1 氢氟酸3.2 硝酸3.3 硝酸钾饱和溶液3.4 无水乙醇3.5 硝酸钾洗涤液：称取100克硝酸钾溶于900毫升水中，再加入100毫升乙醇。
加两滴酚酞指示剂，在加氢氧化钠溶液使溶液呈现粉红色。
3.6 酚酞指示剂1%3.7 氢氧化钠标准溶液0.2585称取0.5000克预先于105~110℃灼烧至恒量的基准邻苯二甲酸氢钾三份，分别置于300毫升的锥形瓶中，用40毫升中性水溶解，加三滴酚酞指示剂，用氢氧化钠标准溶液滴至粉红色为终点。
操作步骤称取试样0.1000克随同试剂做空白试验，置于塑料杯中，加10毫升硝酸，5毫升氢氟酸，在室温下不断摇动溶解，加入20毫升硝酸钾饱和溶液，10毫升无水乙醇，少许纸浆，摇匀，在冷水浴中静置10分钟以上，使氟硅酸钾沉淀完全。
用塑料漏斗过滤，用硝酸钾洗液洗净塑料杯，再用硝酸钾洗液洗净滤纸上的沉淀。
然后将沉淀放入原杯中，加100~150毫升沸腾中性水，使滤纸散开。
加5滴酚酞指示剂，以氢氧化钠标准液滴定至粉红色为终点。
分析结果的计算Si%= C (V-VO)*0.007* 100m式中：C--- 氢氧化钠标准溶液的浓度，mol/lV---滴定所消耗氢氧化钠标准溶液的体积VO—滴定试剂空白消耗氢氧化钠标准溶液的体积m---试样量。

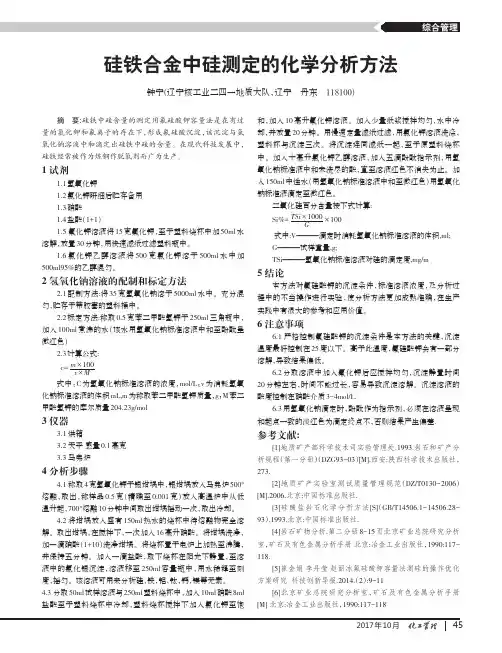

2017年10月硅铁合金中硅测定的化学分析方法钟宁(辽宁核工业二四一地质大队,辽宁丹东118100)摘要:硅铁中硅含量的测定用氟硅酸钾容量法是在有过量的氯化钾和氟离子的存在下，形成氟硅酸沉淀，该沉淀与氢氧化钠溶液中和滴定出硅铁中硅的含量。
在现代科技发展中，硅铁经常被作为炼钢作脱氧剂而广为生产。
1试剂1.1氢氧化钾1.2氯化钾研细后贮存备用1.3硝酸1.4盐酸（1+1）1.5氟化钾溶液将15克氟化钾，至于塑料烧杯中加50ml 水溶解，放置30分钟，用快速滤纸过滤塑料瓶中。
1.6氯化钾乙醇溶液将500克氯化钾溶于500ml 水中加500ml95%的乙醇混匀。
2氢氧化钠溶液的配制和标定方法2.1配制方法:将35克氢氧化钠溶于5000ml 水中。
充分混匀，贮存于带胶塞的塑料桶中。
2.2标定方法:称取0.5克苯二甲酸氢钾于250ml 三角瓶中，加入100ml 煮沸的水（该水用氢氧化钠标准溶液中和至酚酞呈微红色）2.3计算公式:c=m ×100v ×M 式中：C 为氢氧化钠标准溶液的浓度，mol/L ；v 为消耗氢氧化钠标准溶液的体积mL,m 为称取苯二甲酸氢钾质量，g ；M 苯二甲酸氢钾的摩尔质量204.23g/mol3仪器3.1烘箱3.2天平感量0.1毫克3.3马弗炉4分析步骤4.1称取4克氢氧化钾于银坩埚中，银坩埚放入马弗炉500°熔融，取出，称样品0.5克（精确至0.001克）放入高温炉中从低温升起，700°熔融10分钟中间取出坩埚摇动一次，取出冷却。
4.2将坩埚放入盛有150ml 热水的烧杯中待熔融物完全溶解。
取出坩埚，在搅拌下，一次加入16毫升硝酸。
将坩埚洗净，加一滴硝酸（1+10）洗净坩埚。
将烧杯置于电炉上加热至沸腾，并保持五分钟。
加入一滴盐酸，取下烧杯在阳光下静置，至溶液中的氯化银沉淀，溶液移至250ml 容量瓶中，用水稀释至刻度，摇匀。
该溶液可用来分析硅，铁，铝，钛，钙，镁等元素。
硅铁合金中硅含量检测方法比较发布时间：2011.06.11新闻来源：目前，我国已成为世界铁合金第一生产大国，但在硅铁合金中硅含量的检测方法上，国内除少数大型铁合金企业购有先进的分析仪器外，大多数中小型铁合金企业仍采用化学分析方法，有的企业还停留在用过比重分析测定硅含量的水平，其测定结果难免会偏离硅的实际含量，导致铁合金生产厂家和用户企业之间的质量异议不断发生。
本文重点介绍了几种不同的化学分析测硅方法、操作中应注意的事项，及其对硅测定值的影响，希望能对钢铁企业的铁合金验质工作起到一些帮助。
硅的测定方法有多种。
用以测定硅铁合金中硅测定的化学分析方法主要有重量法和氟硅酸钾容量法。
现代仪器分析中，用以准确测定硅铁中硅的含量的仪器有X－荧光光度仪和能谱仪。
电感耦合等离子光度分析仪也可用以间接测得硅的含量。
重量法测定硅铁中硅含量在重量法测定硅含量中，又具体分为三种方法，即：1、现在国家标准GB4333?1－1984，《高氯酸脱水重量法测定硅量》；2、盐酸脱水重量法测定硅量，见《工厂分析化验手册》第139页所列“质量法”；3、挥硅减量重量法。
高氯酸脱水重量法和盐酸脱水重量法。
前者是现行国家标准，后者是经典测硅方法。
操作偏离方法规定，特别是脱水程度掌握尺度不一时，硅的测定值就会相差较大。
挥硅减量重量法适用于杂质含量低的高含硅物质测定，例如石英、高纯硅石、结晶硅等物料中硅的测定，或者是重量法中灼烧后的二氧化硅中的杂质含量较多，再采用挥硅以其减量计算物料中硅的含量。
这一测定方法相对较容易，测定值相对较稳定。
在使用挥硅减量法测定硅铁中硅的过程中，因挥硅后的残留物中90％为Fe2O3，其次是Al2O3、CaO等，计算过程中一般按Fe2O3中含Fe70％折算成金属元素，而Al2O3的折算系数为0.529，因此试样中每含1％的铝，则实际多则算成金属元素的量为（1÷0.529×0.70）－1.0＝0.32，即最后计算出硅的含量就比实际低0.32％。

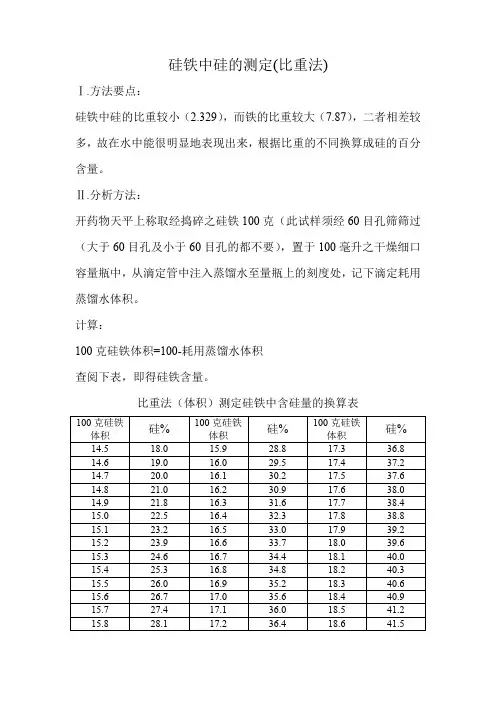

硅铁中硅的测定(比重法)
Ⅰ.方法要点：
硅铁中硅的比重较小（2.329），而铁的比重较大（7.87），二者相差较多，故在水中能很明显地表现出来，根据比重的不同换算成硅的百分含量。
Ⅱ.分析方法：
开药物天平上称取经捣碎之硅铁100克（此试样须经60目孔筛筛过（大于60目孔及小于60目孔的都不要），置于100毫升之干燥细口容量瓶中，从滴定管中注入蒸馏水至量瓶上的刻度处，记下滴定耗用蒸馏水体积。
计算：
100克硅铁体积=100-耗用蒸馏水体积
查阅下表，即得硅铁含量。
比重法（体积）测定硅铁中含硅量的换算表
Ⅲ.讨论：
１从滴定管中注入蒸馏水于量瓶时，要不断摇荡瓶中硅铁，以免其中
夹带的气体不能排出影响体积。
2蒸馏水水加完后，应立即读数，不要停留时间过长，困为硅铁在水中会产生气体，使液面升高，影响体积。
3根据硅铁含量换算表也可以划成工曲线，这样查阅更为方便。
硅含量化学分析法探索通常情况下，对硅铁合金中硅含量测定方法主要有两种，它们分别是重量发法和氟硅酸钾容量法，在实际应用过程中，这两种方法都有其自身的特点，例如重量法在测定硅含量中，准确度高，但是所需时间较长，如果测定样品数量多，用这种方法进行测定并不理想。
下面是小编搜集整理的硅含量化学分析法探索的论文范文，欢迎大家阅读参考。
摘要：硅是非常有效的脱氧剂，我们在炼钢的时候是需要加硅铁合金来使钢水中多余的氧脱掉的。
所以呢钢铁中肯定会含有硅这种物质。
而且与此同时，钢中加入了硅，可以显著的提高钢的强度、硬度、弹性，并提高了钢的磁导率，同时降低了变压器钢的磁滞损耗。
正是因为有硅在钢中的特殊的磁导作用，所以才有了硅钢。
硅的测定方法有非常多，比较常见的有重量法、容量法(氟硅酸钾法)、光度法等、对于含量很低的钢铁中的硅的测定大多数我们都会采用的是硅钼蓝光度法。
关键词：硅钼蓝光度法;吸光度;硅;化学分析一、原理在本次的实验中，钢铁试样用稀酸溶解在微酸性溶液中，硅酸与钼酸生成硅钼杂多酸(硅钼黄)，在草酸存在下，用亚硫酸亚铁还原成硅钼蓝，测出其吸光度。
进行化学分析。
金属的试样经过稀硝酸的分解，其中的硅转化为可溶性硅酸，在弱酸性条件下(PH值为0.7-1.3)硅酸与钼酸作用生成硅钼杂多酸(硅钼黄)，在草酸存在作用下用硫酸亚铁胺还原硅钼黄，使其还原成为硅钼蓝，硅钼蓝的蓝色深度越深那么硅的含量就会越高，正因为这样所以可以用光度法来测量钢铁中所含有的硅的含量[1]。
酸度对该反应的影响是非常大的。
生成的硅钼黄的最适宜的酸度是PH的值为0.7-1.3，酸度假如过于低那么反应就会不完全，相反的，假如酸度过于高的话，那么反应的速度就会极其的低，并且会促使磷钼蓝和砷钼蓝生成，对测定和分析会产生很大的影响。
二、试剂和仪器(1)试剂与药品：1.硫酸(1+17)。
2.钼酸铵溶液(5%)必须储存于塑料瓶中。
3.草酸溶液(5%)。
4.硫酸亚甲胺溶液(6%)，称取5g硫酸亚铁氨置于250ml烧杯中，用1ml硫酸(1+17)润湿，加约60ml水溶解，用水稀释至100ml。
碱熔-氟硅酸钾容量法测定硅铁中硅含量应用实践尹显武;刘灿【摘要】为满足天铁物料和产品化验需要,根据氟硅酸钾沉淀分离-酸碱滴定原理,通过改变熔样方法、浓度、温度及指示剂条件等,排除不确定因素对分析结果的干扰,对国家标准方法和经典重量法进行应用和验证后,研制出一种碱熔氟硅酸钾沉淀法.该方法适用于铁矿石、岩石,矿石及冶金炉渣中,硅含量≥10％～ 70％的试样(操作的溶液中含Si量在0.5 ～ 50 mg的范围内)的测定.长期的实践验证了该方法精密度好、准确度高、速度快、经济实用,已作为天铁技术中心化学分析的标准方法.【期刊名称】《天津冶金》【年(卷),期】2012(000)006【总页数】4页(P51-54)【关键词】硅;碱熔;氟硅酸钾;滴定【作者】尹显武;刘灿【作者单位】天津天铁冶金集团技术中心,河北涉县056404;天津天铁冶金集团技术中心,河北涉县056404【正文语种】中文1 引言硅是钢铁及冶金材料中最常见而又重要的元素之一，它和氧的亲和力强，硅以二氧化硅的形态存在。
硅铁合金在炼钢生产中起到脱氧、脱硫和还原剂作用，其中硅含量的控制更是至关重要。
目前硅铁中硅的测定方法主要有重量法、硅钼蓝光度法、ICP光谱法、氟硅酸钾碱滴定法等，但用传统的重量法分析时间长、程序繁琐，满足不了实际生产需要；比色法适合低含量元素测定、误差大，且对分光光度计设备的稳定要求高，光谱法需要每次用标样进行标准化曲线调整，在酸性溶液中硅浓度太高易发生聚合而影响定量测定，不适合10%以上硅含量测定，而且成本大。
生产中常用酸对试样溶解，但硅酸盐不溶于常见的酸或者溶解后（氢氟酸）呈四氟化硅挥发，导致结果偏低。
本文参照中华人民共和国出入境检验检疫行业标准SN/T1014.1—2001,根据氟硅酸钾沉淀分离-酸碱滴定原理，通过改变熔样方法、标液滴定浓度及采用不同的指示剂等，得出一种准确度高、精密度好、速度快、适合生产节奏快的测定方法——碱熔氟硅酸钾沉淀法。
比重法测定硅铁中的硅元素1 前言在实际生产检测过程中使用比重法测定硅铁合金中的Si元素，已被许多铁合金企业采用，特别是在炉前产品的快速检测中应用广泛，这是因为它快速简便、低廉的成本为其它分析方法所不可比的。
然而，在实际生产中，往往产生测量不准(与化学分析方法差距较大)的结果，影响检测效果与产品质量问题。
经长期生产实践，笔者总结出了一套改进的使用方法，供铁合金界同行们参考。
2 比重法测量硅铁的基本原理比重法测量FeSi的基本原理是根据硅铁合金中的含Si, Fe的不同比重(单位体积密度)与含量，在标准母液(煤油)中排开母液体积大小而测算出合金中Si含量(重量的百分比)。
3 影响测量准确性的操作因素由于方法简单，应用中极易忽视其规律性与科学性，造成测量误差(与化学分析法比较)较大，经研究分析，笔者认为影响测量准确性的主要因素有以下几个方面。
3.1 母液(煤油)的标准质最与比重比重法测量硅铁大多采用煤油作为测量母液，以母液煤油比重D* = 0 .84 g /mL为基准进行计算，然而很多厂家忽略母液煤油的使用质量，使其质量得不到保证，母液比重一般都大于0.84 g /mL，因而影响测量效果，实际测得结果大都为Si含量偏低。
3.2 采用器皿不合适，影响测最读数误差按煤油比重法的要求，必须采用专用比重测量瓶(下部大，顶部小，刻度区管细易读)。
形状如图1所示。
而有的厂家简单采用大口器皿，影响测量刻度读数的准确性，如图2所示。
3.3 刻度视线误差，影响测量准确性由于煤油与管壁的表面张力，造成视线上的准确性误差，正确的读数方法为两眼与读数刻度保持水平，以煤油大面水平线为标准读数。
测量器皿刻度管径越小越准确，越大误差越大，如图3所示。
3.4 煤油使用期过长，影响测量误差煤油经多次反复使用后，色泽由清彻透明，变为棕黄、灰黑。
此时煤油比重已略有改变，一般略有增加，因而影响测量效果，根据经验，一般测量30炉次左右，应更换或补加新油。
