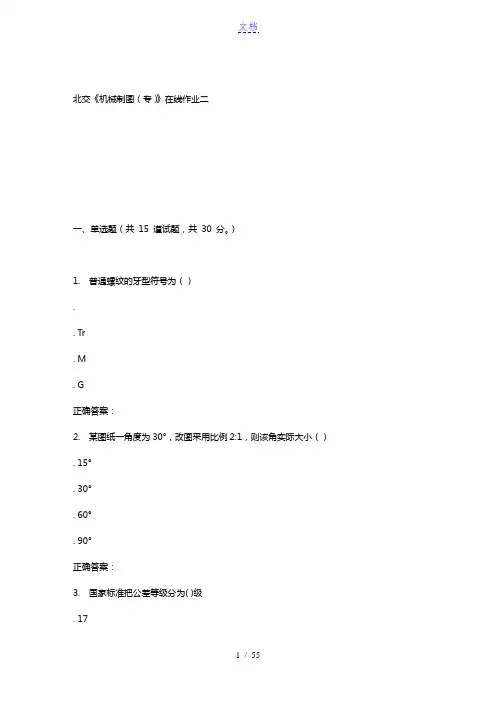

北交《机械制图(专)》在线作业二一、单选题(共15 道试题,共30 分。
)1. 普通螺纹的牙型符号为().. Tr. M. G正确答案:2. 某图纸一角度为30°,改图采用比例2:1,则该角实际大小(). 15°. 30°. 60°. 90°正确答案:3. 国家标准把公差等级分为( )级. 17. 18. 19. 20正确答案:4. 符号表示该表面是用()方法获得的. 不去除材料. 去除材料. 机械加工. 抛光正确答案:5. 图框线用()画出. 粗实线. 细实线. 细虚线. 细点画线正确答案:6. 图纸的基本幅面有()种。
. 3. 4. 5. 6正确答案:7. 已知点(20,8,8),与点对称于V面的点的坐标值是( ) . (20,-8,8). (-20,-8,8). (-20,8,8). (20,8,-8)正确答案:8. 垂直于H面的平面称为(). 正垂面. 铅垂面. 侧垂面. 一般面正确答案:9. 两等直径的圆柱轴线正交相贯,其相贯线(). 椭圆. 直线. 圆. 圆弧正确答案:10. 在螺纹标注中,M36表示的是(). 粗牙普通螺纹. 细牙普通螺纹. 梯形螺纹. 锯齿形螺纹正确答案:11. 两个一般位置平面相交,其交线是( ). 空间曲线. 直线. 平面曲线. 折线正确答案:12. 国家标准对孔和轴规定了()个基本偏差. 27. 28. 29. 30正确答案:13. 已知点(20,8,8),与点对称于H 面的点的坐标值是( ) . (20,-8,-8). (-20,-8,8). (-20,8,8). (20,8,-8)正确答案:14. 已知点(20,8,8),与点对称于W面的点的坐标值是( ) . (20,-8,-8). (-20,-8,8). (-20,8,8). (20,8,8)正确答案:15. 已知直齿圆柱齿轮的齿数Z=60,模数m=3,其分度圆直径是( ) . 180. 186. 174. 185正确答案:北交《机械制图(专)》在线作业二二、多选题(共10 道试题,共40 分。
化工制图与识图练习题及参考答案一、单选题(共19题,每题1分,共19分)1.关于物料名称及代号错误的是()A、再表示工艺流体B、LS表示高压强汽C、IS表示工艺固体正确答案:B2.化工设备安装在基础或其他构件上所需要的尺寸称为()。
A、装配尺寸B、安装尺寸C、其他尺寸正确答案:B3.通常以管道与管件为主体,用来指导生产与施工的工程技术图样。
称为()A、设备图B、流程图C、管道图正确答案:C4.下列不属于剖视图的种类是()A、全部视图B、断面图C、局部剖视正确答案:B5.工艺管道及仪表流程图说法错误的是()A、不按比例绘制B、采用标准规格的AO图幅C、采用标准规格的A1图幅正确答案:B6.图样上所注尺寸,为该图样所示机件的(),否则应别加说明。
A、最后完工尺寸B、测量尺寸C、留有加工余量尺寸正确答案:A7.关于不属于化工工艺流程图组成的是()A、管道布置图B、方框图C、首页图正确答案:A8.关于管道布置图说法正确的是()A、管道布置图又称为设备图B、管道布置无需考虑物科因素C、管道布置时要考虑便于操作及安全生产正确答案:C9.不属于化工设备结构特点的是()A、广泛采用标准零部件B、尺寸相差不大C、壳体以回转体为主正确答案:B10.当设备的直径超过()mm时,应开设人孔。
A、900B、800C、600正确答案:A11.关于设备分类代号表示正确的是()A、塔:SB、容器:当C、反应器中正确答案:C12.国家标准规定,机械图样中的尺寸以()为单位。
A、米B、毫米C、厘米正确答案:B13.下列属于A2图幅的尺寸是()A、1189*841B、210﹡297C、420﹡594正确答案:C14.关于管架错误的是()A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K表示吊架正确答案:C15.关于法兰连接说法错误的是()A、不可拆连接B、可拆连接C、一般由法兰、垫片、螺母等零件组成正确答案:A16.管道通常不需要用《》管件连接起来。
工图试题1、剖视图的种类可分为()视图、()视图和局部剖视图。
答案:全剖;半剖2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成()角,互相平行,答案:45゜;平行细实3、剖切面的种类可分为()剖切面、()的剖切面、几个相交的剖切面。
答案:单一;几个平行;4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以()为界,一半画成剖视图,一答案:对称中心线;视图5、机件的某一部分向基本投影面投影而得的视图称为()视图,其断裂边界应以()线表示。
答案:局部视图;波浪6、在局部剖视图中,波浪线不能与轮廓线(),也不能()轮廓线之外。
答案:重合(叠);超出7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为(),简称()。
答案:断面图;断面8、画在视图轮廓线之外的断面,称为()断面;画在视图轮廓线之内的断面,称为()断面。
答案:移出;重合9、移出断面的轮廓线用()线绘制;重合断面的轮廓线用()线绘制。
答案:粗实;细实10、当视图的轮廓线与重合断面的轮廓线()时,视图的轮廓线仍需完整的画出,不可()。
答案:重合(叠);间断11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为()图;放大部位用()线圈答案:局部放大;细实12、肋板、轮辐及薄壁结构,()剖切时,一律不画剖面线,并用()线将它们与相邻结构分开。
答案:纵向;粗实13、较长机件采用折断画法后,其长度应按()标注尺寸,断裂边缘常用()线画出。
答案:实长;波浪14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用()线相连或标明中心位置并注明(答案:细实;总数15局部放大图上标注的比例是指()的线性尺寸与()相应要素的线性尺寸之比。
答案:放大图形;实际机件二、选择题:(每题2分)1、用剖切面完全地剖开机件所得的视图称()视图。
(A)全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称()视图。

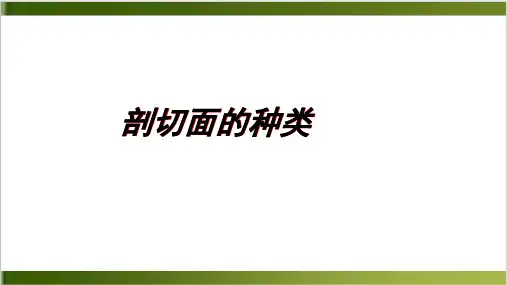

6.2.3剖切面的种类教学内容: 6.2.3 剖切面种类教学目的:掌握各种剖切面剖切特点及其画法和标注教学重点:各种剖切面剖切特点及其画法和标注教学难点: 1、剖视图的画法。
2、画图能力和看图能力的进一步发展和提高。
复习:1、剖视的概念及画法。
2、半剖、局部剖视图的画法和标注,解答习题集P46、P47。
新课:一、剖切面种类1、用单一剖切面剖切(1)前面所讲的全剖、半剖、局部剖都是单一剖切。
(2)斜剖:如下图,倾斜的剖切平面应与倾斜的内部结构平行(或垂直)并且垂直于某基本投影面,剖开后向剖切平面的垂直方向投射,并将其翻转到与基本投影面重合后画出,以反映其内部结构。
注意标注;一般配置在箭头所指的前方,必要时也可配置在其它位置或加以摆正,旋转摆正画出的剖视图应加带旋转箭头的标注。
2、几个平行的剖切平面剖切对于内形复杂外形简单的机件,可采用几个平行的剖切面剖开机件。
注意:(1)剖切平面应以直角转折,且不与机件上的轮廓线重合。
由于剖切平面是假想的,所以在剖视图上不应画出两个平行剖切平面在转折处的投影。
如下图(a)中的红线是错误的。
(a) (b)(2)在图形中一般应不出现不完整要素。
但当两个要素在图形上有公共对称中心线或轴线时,可以各画一半,以对称中心线或轴线分界(如上图(b)所示)。
为表达更清楚,可沿分界线将两剖切面的剖面线错开。
(3)在剖切平面的起、迄和转折处,用相同的大写字母及剖切符号表示剖切位置,在起、迄处注明投射方向。
相应视图上方注明剖视图名称。
3、用几个相交的剖切面剖切(1)对于具有公共轴线的机件,可采用几个相交的剖切面剖开机件。
与基本投影面不平行的剖切平面应在剖切后将其旋转到与基本投影面平行再投影,在剖切面后的其他结构仍按原位置投射。
(2)当剖切后产生不完整要素时,应将此部分按不剖绘制。
(3)当剖切面发生重叠时,应采用展开画法,此时在剖视图上方位置标注: “×-×展开”。
(4)在剖切平面的起、迄和转折处,用相同的大写字母及剖切符号表示剖切位置,在起、迄处注明投射方向。

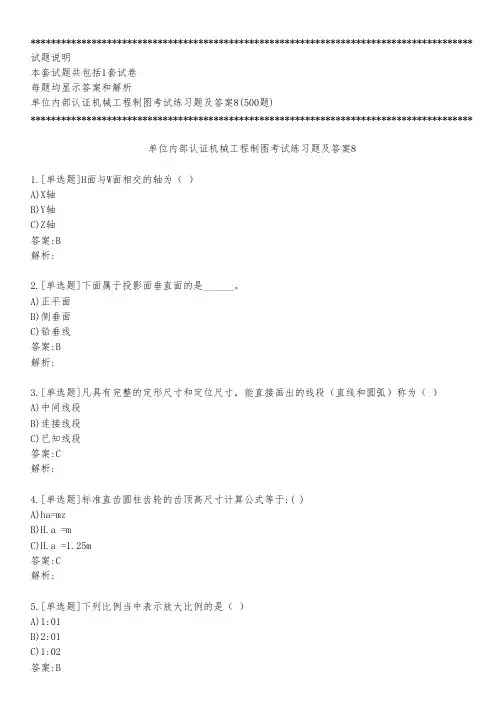

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析单位内部认证机械工程制图考试练习题及答案8(500题)***************************************************************************************单位内部认证机械工程制图考试练习题及答案81.[单选题]H面与W面相交的轴为( )A)X轴B)Y轴C)Z轴答案:B解析:2.[单选题]下面属于投影面垂直面的是______。
A)正平面B)侧垂面C)铅垂线答案:B解析:3.[单选题]凡具有完整的定形尺寸和定位尺寸,能直接画出的线段(直线和圆弧)称为( )A)中间线段B)连接线段C)已知线段答案:C解析:4.[单选题]标准直齿圆柱齿轮的齿顶高尺寸计算公式等于:( )A)ha=mzB)H.a =mC)H.a =1.25m答案:C解析:5.[单选题]下列比例当中表示放大比例的是( )A)1:01B)2:016.[单选题]垂直于水平面的直线称为______。
A)铅垂线B)正垂线C)侧垂线答案:A解析:7.[单选题]为了将物体的外部形状表达清楚,一般采用( )个视图来表达。
A)三B)四C)五答案:A解析:8.[单选题]主视图与俯视图反映物体的长度――______。
A)长对正B)高平齐C)宽相等答案:A解析:9.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(A)非标准件B)专用件C)特殊零件答案:B解析:10.[单选题]重合剖面的轮廓线都是用( )A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:11.[单选题]分规的两个针尖并拢时应______。
A)可一长一短B)对齐12.[单选题]正圆锥底圆直径与圆锥高度之比,称为______。
机械制图考试题及答案1、剖视图的种类可分为视图、视图和局部剖视图..答案:全剖;半剖2、金属材料的剖面线应以适当角度绘制;最好画成与主要轮廓或剖面区域的对称线成角;互相平行;间隔均匀的线..答案:45゜;平行细实3、剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面..答案:单一;几个平行;4、当机件具有对称平面时;在垂直于对称平面上投影所得的图形;可以为界;一半画成剖视图;一半画成 ..答案:对称中心线;视图5、机件的某一部分向基本投影面投影而得的视图称为视图; 其断裂边界应以线表示..答案:局部视图;波浪6、在局部剖视图中;波浪线不能与轮廓线;也不能轮廓线之外..答案:重合叠;超出7、假想用剖切平面将机件的某处切断;仅画出断面的图形;称为;简称 ..答案:断面图;断面8、画在视图轮廓线之外的断面;称为断面;画在视图轮廓线之内的断面;称为断面..答案:移出;重合9、移出断面的轮廓线用线绘制;重合断面的轮廓线用线绘制..答案:粗实;细实10、当视图的轮廓线与重合断面的轮廓线时;视图的轮廓线仍需完整的画出;不可 ..答案:重合叠;间断11、将机件的部分结构;用大于原图形所采用的比例画出的图形;称为图;放大部位用线圈出..答案:局部放大;细实12、肋板、轮辐及薄壁结构; 剖切时;一律不画剖面线;并用线将它们与相邻结构分开..答案:纵向;粗实13、较长机件采用折断画法后;其长度应按标注尺寸;断裂边缘常用线画出..答案:实长;波浪14、按一定规律分布的相同结构;只需画出几个完整的结构;其余用线相连或标明中心位置并注明 ..答案:细实;总数15局部放大图上标注的比例是指的线性尺寸与相应要素的线性尺寸之比..答案:放大图形;实际机件二、选择题:每题2分1、用剖切面完全地剖开机件所得的视图称视图..A全剖B半剖C 局部剖D 断面2、用剖切面局部地剖开机件所得的视图称视图..A全剖B半剖C局部剖D断面3.半剖视图以线为对称中心线..A双点画线B虚线C细实线D细点画线4全剖视图选用的是剖切面..A单一B几个平行的C几个相交的D其它2、半剖视图选用的是剖切面..A单一B几个平行的C几个相交的D其它答案:A3、局部剖视图选用的是剖切面..A单一B几个平行的C几个相交的D其它答案:A4、六个基本视图中最常用的是视图..A主、右、仰B主、俯、左C后、右、仰D主、左、仰答案:B5六个基本视图的投影规律是“主俯仰后:长对正;:高平齐;俯左仰右:宽相等..”A主俯仰右B俯左后右C主左右后D主仰后右答案:C6、机件向不平行于任何基本投影面的平面投影所得的视图叫 ..A局部视图B斜视图C基本视图D向视图答案:B7、在半剖视图中半个视图与半个剖视图的分界线用 ..A粗实线B细实线C细点画线D波浪线答案:C8在局部剖视图中;视图与剖视部分的分界线用 ..A粗实线B细实线C细点画线D波浪线答案:D9、重合剖面的轮廓线用线表示..A粗实B细实C细点画D波浪答案:B10局部放大图的标注中;若被放大的部分有几个;应用数字编号;并在局部放大图上方标注相应的数字和采用的比例..A希腊B阿拉伯C罗马D中国答案:C11机件具有若干相同结构如齿、槽等;并按一定规律分布时;只需画出几个完整的结构;其余用线连接;并注明该结构的总数..A粗实B细实C细点画D波浪答案:B12对于零件上的肋板、轮辐、薄壁等;如剖切;不画剖面符号;且用粗实线将它们与相邻结构分开..A横向B斜向C纵向D反向答案:C12、在下图的A-A断面图中;选出正确的断面图 ..答案:A13下图的A-A剖面图中;选出正确的断面图 ..答案:D14在下图中;选出正确的断面图 ..答案:A15在下图中;选出正确的左视图 ..答案:B16在下图中;选出正确的左视图 ..答案:B17、在下图中;选出正确的左视图 ..答案:A18在下图中;选出正确的一组视图 ..答案:C19、下图是采用画法..A简化B折断C对称D示意答案:B20下图的主视图适合选用剖视图..A局部B全C半D旋转答案:A21在下图中的1面是 ..A圆柱面B滚花部分C简化画法D平面答案:D22、下图采用的是画法..A简化B对称C示意D省略答案:A23下面中间的图用的是表达方法..A局部剖视图B局部放大图C局部放大剖视图D局部剖视放大图答案:B24、下面右图用的是表示方法..A全剖B局部剖C移出剖面D重合剖面答案:C25、在下图中;选出正确的视图 ..答案:C26在下图中;选出正确的视图..答案:D27、在下图中选出正确的剖视图..答案:C答案:C29在下图中选出正确的剖视图..答案:B30、在下图中选出正确的主视图..答案:D31、在下图中选出正确的局部剖视图..答案:B32在下图中选出正确的局部剖视图..答案:D33、在下图中选出正确的主视图..答案:D34、在下图中选出正确的主视图..答案:D答案:B36、在下图中选出正确的剖视图..答案:C37、在下图中选出正确的主视图..答案:A38在下图中选出正确的断面图..答案:C39、在下图中选出正确的剖视图..答案:B三、判断题:每题1分1、视图包括基本视图;局部视图、斜视图和向视图共四种..答案:对2、视图上标有“A”字样的是向视图..答案:对3、视图上标有“A向旋转”字样的是斜视图..答案:错41、局部视图的断裂边界一般以波浪线表示..答案:对5、机件向基本投影面投影所得的图形称为基本视图;共有六个基本视图.. 答案:对6、六个基本视图中;最常应用的是右视图;仰视图和后视图..答案:错71、金属材料的剖面符号是与水平成45..的互相平行间隔均匀的粗实线.. 答案:错8、半剖视图的分界线是粗实线..答案:错9、局部剖视图的波浪线可用轮廓线代替..答案:错10、假想用剖切平面将机件的某处切断;仅画出断面的图形;称为剖视图.. 答案:错11画在视图轮廓之外的断面称移出断面..答案:对12、重合断面的轮廓线用细实线绘制..答案:对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件.. 答案:对14半剖视图常用于表达内外结构均较复杂的对称机件..答案:对15局部剖视图既能表达内部形状;又能保留机件的某些外形..答案:对16、局部剖视图上的波浪线可以超出轮廓线之外..答案:错17全剖视、半剖视和局部剖视均使用的是单一剖切平面..答案:对18、半剖视图用的是两个平行的剖切平面..答案:错19、判断下图采用的局部剖视是否正确..答案:错20判断下图是否正确..答案:错21、判断下面斜视图是否正确..答案:对22、判断下图是否正确..答案:错23、判断下图是否正确..答案:对24在几个平行剖切面的剖视图中;不应画出剖切面转折处的投影.. 答案:对25、判断下图的画法是否正确..答案:错26、由于图形对称;应采用半剖;如下图一..答案:错27主视图中有一轮廓线与对称中心线重合;不宜采用半剖;应采用局部剖..如下图..答案:对28、判断下图采用的局部剖视是否正确..答案:对。
第一章1.图纸中( )字头向右倾斜,与水平基准线成75°角。
答案:斜体字2.点画线与虚线相交时,应使( )相交。
答案:线段与线段3.尺寸线不能用其他图线代替,一般也( )与其他图线重合或画在其延长线上。
答案:不得4.标注圆的直径尺寸时,一般尺寸线应通过圆心,( )指到圆弧上。
答案:尺寸箭头5.画图时,铅笔在前后方向应与纸面垂直,而且向画线( )方向倾斜约30°。
答案:前进6.对于无装订边的图纸,如果需要装订,装订位置应在图纸的( )。
答案:左边7.用查询命令可以获得两点间的距离、直线的长度、线段上任意等分点的位置、周长、面积等。
答案:对8.AUTO CAD是目前我国比较流行计算机绘图软件。
答案:对9.在AUTOCAD中,当所画图形过大,可以用zoom命令进行全局缩放。
答案:对10.用CAD绘制直线时通常将状态栏中的正交打开。
答案:对第二章1.三视图中左视图是从物体左方向右方投射到投影面形成的。
答案:对2.铅垂线在H面上的投影是一个点。
答案:对3.绘制左视图的时候要遵循“长对正,高平齐”的规律。
答案:错4.在三视图中,对于不可见点的投影需要加括号表示。
答案:对5.平面上直线的投影一定在平面的投影面上。
答案:对6.六个基本视图的投影关系是主、俯、右、仰视图。
答案:错7.平行于一个投影面同时倾斜于另外( )投影面的直线称为投影面平行线。
答案:两个8.曲面基本体的特征是至少有( )个表面是曲面。
答案:19.A点的正面投影所表示的坐标分别为( )。
答案:(X、Z)10.点的正面投影,反映( ) 、z坐标。
答案:x第三章1.在正等轴测图中,轴测轴的轴向变形系数( )。
答案:p=q=r2.国家标准规定了常用的轴测图是( )。
答案:正等测、正二测、斜二测3.绘制轴测剖视图的方法有先画( )再作剖视和先画断面形状,再画投影两种。
答案:外形4.画正等轴测剖视图,可先在( )上分别画出两个的断面,再画断面后的可见部分。
剖视图种类及应用剖视图是工程图的一种,主要用于展示物体内部的结构和组成。
它可以揭示物体的内部构造和零件的相互关系,帮助人们更好地理解和研究物体的工作原理和组装方式。
剖视图广泛应用于各个领域,包括机械、建筑、电子、航空航天等。
剖视图的种类有很多,常见的有以下几种:1. 轴向剖视图:通过物体的中心轴线进行剖切,取出物体的一部分。
常用于展示物体内部的结构和零件位置。
2. 平行剖视图:通过与物体平行的截面进行剖切,取出物体的一部分。
常用于展示物体的内部构造和组成。
3. 封闭剖视图:将物体的均匀表面分成几部分,展示物体的内部构造和零件装配方式。
4. 部分剖视图:只展示物体的一部分,常用于强调物体的特定部分或重点。
5. 反向剖视图:与正常的剖视图不同,它是通过物体的外表面进行剖切,将外部覆盖物去掉,展示物体内部的结构和零件。
剖视图在各个领域都有广泛的应用。
以下是几个常见领域的应用举例:1. 机械工程:剖视图通常用于展示机械设备的内部构造和机件位置,有助于工程师理解和分析设备的工作原理,以便进行设计和维修。
2. 建筑工程:剖视图在建筑设计和施工中起到重要的作用。
通过剖视图可以展示建筑物内部的空间分布、管道布局、电气设备等,方便施工和维护。
3. 电子工程:剖视图可用于展示电子设备内部的电路布局、部件组合和接线方式。
对于电子工程师来说,通过剖视图可以更好地理解和分析电子设备的工作原理。
4. 航空航天工程:剖视图可以帮助工程师分析飞机或火箭的结构和装配方式,以及展示内部的动力装置、控制系统等。
5. 医学领域:剖视图可以用于展示人体内部的器官结构和组织,帮助医生进行诊断和手术规划。
除了以上领域,剖视图还在汽车设计、家具制作、工艺品制作等行业中广泛应用。
通过剖视图可以使人们更好地理解和分析物体的内部结构和组成方式,有助于提高设计和制造的效率,减少错误和浪费。
总之,剖视图是一种非常重要的工程图形方式,它在各个领域都有广泛的应用。
装配钳工中级模考试题(附答案)1、()用于起重机械中提升重物。
A、起重链B、牵引链C、传动链D、动力链答案:A2、利用分度头可以对特殊位置的孔进行()。
A、装夹B、划线C、精确加工D、精确找正答案:C3、剖视图的剖切方法有()种。
A、一B、二C、三D、四答案:C4、直径在()mm以下的孔叫小孔。
A、1B、2C、3D、4答案:C5、用一般方法钻斜孔,刚接触工件,作用在钻头切削刃上的()会使钻头偏斜、滑移,使钻孔中心易偏位,孔很难正直。
A、径向分力B、轴向分力C、切削力D、扭矩答案:A6、电流对人体的伤害程度与()无关。
A、通过人体电流的大小B、通过人体电流的时间C、触电电源的电位D、触电者身体健康状况答案:C7、若要从83块一套的量块中,选取量块组成87.545mm的尺寸,其第四块尺寸应为()。
A、1.005mmB、1.04mmC、5.5mmD、80mm答案:D8、调整锯条松紧时,翼形螺母旋的太紧会导致()。
A、锯条易折断B、锯条不会折断C、锯削省力D、锯削费力答案:A9、常用的直线度误差的测量方法不包括()。
A、直角尺法B、拉钢丝法C、水平仪法D、自准直仪法答案:A10、按螺旋副的摩擦性质分,螺旋传动可分为滚动螺旋和()两种类型。
A、移动螺旋B、摩擦螺旋C、传动螺旋D、滑动螺旋答案:D11、不能随意拆卸防护装置。
A、正确B、错误答案:A12、销连接磨损严重时,一般采用重新钻铰尺寸较大的销孔,更换相应新销的方法。
A、正确B、错误答案:A13、用千分尺进行测量时,其读数步骤为读整数、读小数、求和。
A、正确B、错误答案:A14、位置度误差一般可在坐标类仪器上测量,通过坐标计算距离和误差。
A、正确B、错误答案:A15、由于带轮通常用铸铁制造,故用锤击法装配时应避免锤击轮缘。
A、正确B、错误答案:A16、用游标卡尺测量前,应检查尺身和游标的零线是否对齐。
A、正确B、错误答案:A17、摩擦式带传动又可分为平带传动、V带传动、圆形带传动。

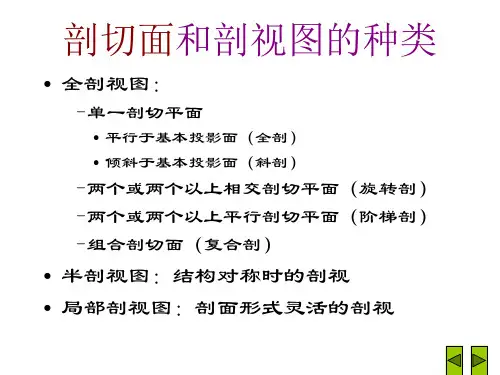

剖视图剖剖视视图图的的基基本本概概念念 全全剖剖视视图图 半半剖剖视视图图局局部部剖剖视视图图下一页 返回阶梯剖A-AAAAA剖切平面转折处不画线AA上一页 下一页 返回将主视图改画成阶梯剖视图A-A 点划线AA剖切平面允许沿对称面转折。
上一页 下一页 返回改主视图为阶梯剖视图A-AA AAA上一页 下一页 返回复合剖举例 (阶梯+旋转)AAAAAA-A上一页 下一页 返回3、用不平行于任何基本投影的单一剖切平面剖切水平书写上一页 下一页 返回半剖视图对于具有对称平面机件,以对称中心线为界,一 半画成视图,用以表达机件的外部结构形状,另一半 画成剖视图,用以表达机件的内部结构形状的图形称 为半剖视图。
半剖视图适用于机件的内、外形状均需要表达, 同时机件的形状对称或基本对称的情况。
上一页 下一页 返回A虚线不画投影方向A-A投影方向以 A点划 线 为 界虚线不画上一页 下一页 返回半剖视图举例横向剖切筋板不画剖面线上一页 下一页 返回改 主 视 图 为 半 剖 , 左 视 图 为 全 剖 。
上一页 下一页 返回改主视图为全剖视图,左视图为半剖视图。
上一页 下一页 返回局部剖视图用剖切平面局部地剖开机件所得的剖视 图,称为局部剖视图。
局部剖视图主要用于表 达不宜采用全剖视图和半剖视图的机件。
上一页 下一页 返回投影方向 投影方向上一页 下一页 返回1.分界线用波浪线表示;2.波浪线不要与图形中其 它图线重合,也不要画在 其它图线的延长线上;3.波浪线不应超越被剖开 部分的外形轮廓线;4.在观察者与剖切面之间 的通孔或缺口的投影范围 内,波浪线必须断开;上一页 下一页 返回作业P85 P87 P91结束返回。
