画法几何剖切面种类.

  • 格式：pdf
  • 大小：1.26 MB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

剖面图的种类(阶梯剖、旋转剖)(精)

剖面图的种类(阶梯剖、旋转剖)(精)

在绘制和阅读阶梯剖面图时还应注意：
(1)为反映形体上各内部结构的实形，阶梯剖面图中的几个平行剖切平
面必须平行于某一基本投影面；
(2)由于剖切平面是假想的，所以在阶梯剖面图上，剖切平面的转折处不 能画出分界线，如上图中的1-1剖面，其带“×”的图线的画法就是错误 的。
《剖面图的种类（阶梯剖、旋转剖）》
旋转剖面图应在图名后加注“展开”字样。 绘制旋转剖面图时也应注意：在断面上不应画出两相交剖
切平面的交线。
《剖面图的种类（阶梯剖、旋转剖）》
平行剖切面剖切--阶梯剖面图 当用一个剖切平面不能将形体上需要表达的内部结构都剖切到时，可用两个 或两个以上相互平行的剖切平面剖开物体，所得到的剖面图称为阶梯剖面图。
《剖面图的种类（阶梯剖、旋转剖）》种剖面图略有不同。它要求在剖切平面的起止和转 折处均应进行标注，画出剖切符号，并标注相同数字（或字母）。
2由于剖切平面是假想的所以在阶梯剖面图上剖切平面的转折处不能画出分界线如上图中的11剖面其带的图线的画法就是错误平行剖切面剖切阶梯剖面图相交剖切面剖切旋转剖面图用两个相交的剖切平面交线垂直于基本投影面剖开物体把两个平面剖切得到的图形旋转到与投影面平行的位置然后再迚行投影这样得到的剖面图称为旋转剖面图
相交剖切面剖切--旋转剖面图 用两个相交的剖切平面（交线垂直于基本投影面）剖开物体，把两个平面剖切 得到的图形，旋转到与投影面平行的位置，然后再进行投影，这样得到的剖面图 称为旋转剖面图。
《剖面图的种类（阶梯剖、旋转剖）》
相交剖切面剖切--旋转剖面图
在绘制旋转剖面图时，常选其中一个剖切平面平行于投影面，另一 个剖切平面绕剖切平面的交线（投影面垂直线）旋转到平行于投影面 的位置，然后再向该投影面作投影。

剖视图的种类及画法

剖视图的种类及画法

剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。

2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面；二、画出剖切后的剖面区域；三、画出剖切面后面的可见轮廓线。

四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。

① 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。

② 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。

其它视图仍应完整画出。

(a)物体的视图 (b)画出剖面区域 (c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”（×为大写拉丁字母或阿拉伯数字，如“A-A”）。

在相应的视图上用剖切符号（粗短画）表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。

剖切符号尽可能不与图形轮廓线相交。

当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。

当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a）中的左视图，其全剖视省略了标注。

还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45°或接近45°时，该图的剖面线应画成与水平成30°或60°，如图(b）所示。

(a) 剖面线的画法 (b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。

剖切线也可省略不画，如图所示。

(a)组合标注 (b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法（GB/T 17453-1998）剖面符号（也叫剖面线）随物体所用材料类别的不同而不同。

不需在剖面区域表示材料类别时，可用通用剖面线表示。

画法几何 剖切种类.

画法几何 剖切种类.

二、剖视的种类
1.全剖视图 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简 单，内形较复 杂。
A
A
例：把主视图画为全剖视图。
剖视图虚线处理
A
A
A-A
A
A
不可省略的虚线
⒉ 半剖视图
A—A
不能表达外形
存在什么问题？
A
A
解决办法：
已表达清楚的 内形虚线不画
A—A
半剖视 以对称
A A－A
A
B
B
B－B
画局剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 在一个视图中，局剖的数量不宜过 多。
③ 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
剖视图省略标注的情况：
(1) 当剖视图按基本视图关系配置时，可省略箭头。
(2) 当单一剖切平面通过物体的对称平面或基本对称平面， 且剖视图按基本视图关系配置时，可以不加标注。
断裂痕迹用
B－B
波浪线表示。
A
A
例：作适当的局剖。
A－A
A
A
适用范围：
局剖是一种较灵活的表示方法，适用范 围较广。 ① 只有局部内形需要剖切表示时。 ② 实心杆上有孔、槽时，应采用局部剖视。
③ 当对称机件的轮廓线与中心线重合， 不宜采用半剖视时。
错误
正确
④ 当机件的内外形都较复杂，而图形 又不对称时。

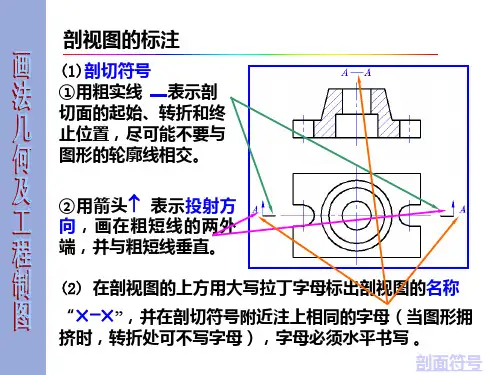

剖视图的标注
(1)剖切符号 ①用粗实线 表示剖 切面的起始、转折和终 止位置，尽可能不要与 图形的轮廓线相交。
②用箭头 表示Leabharlann 射方向，画在粗短线的两外 端，并与粗短线垂直。

画法几何(剖面、断面图)

画法几何(剖面、断面图)

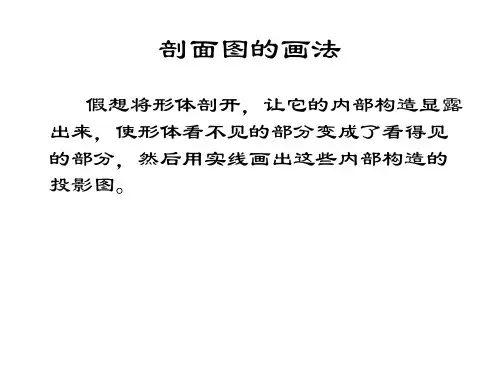

剖面图的画法
假想将形体剖开，让它的内部构造显露 出来，使形体看不见的部分变成了看得见 的部分，然后用实线画出这些内部构造的 投影图。
在剖面图中，规定要在断面上画出建筑材 料图例，以区分断面和非断面部分。 在不指明材料时，可以用等间距、同方向 的45度细斜线来表示断面。
剖面图的几种处理方式
建筑形体投影图的读法
掌握三面投影关系 掌握基本形体的投影特点及其读图方法 掌握尺寸注法，并能用尺寸配合图形，来确定形 体的形状和大小
例1、试根据建筑形体的V、W投影，补绘H投 影。
④
画断面图时的几种处理方式
断面图画在投影图之外 断面图直接画在投影图轮廓线内 断面图直接画在杆件断开处
简 化 画
法
对称的图形可以只画一半，但要加上对称符号。 有多个完全相同而连续排列的构造要素，可以仅 在排列的两端或适当位置画出其中一两个要素的 完整形状，然后画出其余要素的中心线或中心线 交点。 较长的等断面的构件，可分段。
全剖面
阶 梯 剖 面
局 部 剖 面Βιβλιοθήκη 半 剖 面剖面图的标注
五、断面图的画法
断面：用一个剖切平面将形体剖开之后，形体上的截口，
交线所围成的平面图形。 即截
剖面图与断面图的区别：
① ② ③ 断面图只画出形体被剖开后断面的投影，而剖面图要画 出形体被剖开后整个余下部分的投影。 剖面图是被剖开的形体的投影，是体的投影，而断面只 是一个截口的投影，是面的投影。 剖切符号的标注不同。断面图的剖切符号只画出剖切位 置线，不画剖视方向线，而只用编号的注写位置来表示 剖视方向。 剖面图中的剖切平面可转折，断面图中的剖切平面则不 转折。

画法几何 剖切面种类

画法几何 剖切面种类

A—A
A
A
A
A
A
按原位置投影
A— A
⒊ 几个平行的剖切平面
A－A － 阶梯剖 A
A
A A
标注方法： ☆ 标注方法： ☆ 注意问题： 注意问题：
两剖切平面的转折处不应与图上的轮廓线重合， ① 两剖切平面的转折处不应与图上的轮廓线重合， 在剖视图上不应在转折处画线。 在剖视图上不应在转折处画线。 在剖视图内不能出现不完整的要素。 ② 在剖视图内不能出现不完整的要素。. 适用范围： ☆ 适用范围： 当机件上的孔槽及空腔等内部结构不在同一 平面内时。 平面内时。
A 先旋转再投影
两剖切面的交线一般应与机件的轴线重合。 ① 两剖切面的交线一般应与机件的轴线重合。 在剖切面后的其它结构仍按原来位置投射。 ② 在剖切面后的其它结构仍按原来位置投射。 当机件的内部结构形状用一个剖切平面剖 切不能表达完全，且机件又具有回转轴时。 切不能表达完全，且机件又具有回转轴时。
A— A
A— A
不应出现不完整要素
不应画交线 A A A A A A A A
A A A
剖切平面转折处不 应与轮廓线重合
4、用组合的剖切面剖切 、
标注方法： ☆ 标注方法： 注意问题： ☆ 注意问题：
A
复合剖
A A A A
适用范围： ☆ 适用范围： 当机件形状比较复杂时， 当机件形状比较复杂时，用上述规定无法满 足要求时。 足要求时。
A
标注方法： ☆ 标注方法： 适用范围： ☆ 适用范围： 当机件具有 倾斜部分， 倾斜部分，同时 这部分内形和外 形都需表达时。 形都需表达时。 ☆ 此剖视可按斜视 图的配置方式配 置。
A B B－B － B
A－A －

剖切方法

剖切方法
心线或轴线时, 心线或轴线时,才可以出现不完整的要素 A-A
A A A
A
几个平行剖切平面(剖切面是投影面垂直面 几个平行剖切平面(剖切面是投影面垂直面)
A—A
全剖视图
A A
几个平行剖切平面
半剖视图
A—A
A
A A
几个平行剖切平面(剖切面是投影面平行面 几个平行剖切平面(剖切面是投影面平行面)
局部剖视图
—— 剖切方法
三,剖切方法

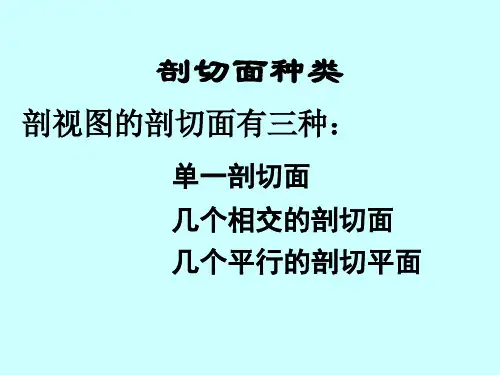

(一)单一剖切平面剖切 (二)几个平行平面剖切 (三)几个相交平面剖切
三,剖切方法Biblioteka (一)单一剖切平面剖切1. 剖切面为投影面平行面
所画剖视图的种类: 所画剖视图的种类: 全剖视图( 半剖视图( (1)全剖视图(2)半剖视图(3)局部剖视图
2. 剖切面为投影面垂直面
所画剖视图的种类: 所画剖视图的种类: 全剖视图( (1)全剖视图(2)局部剖视图

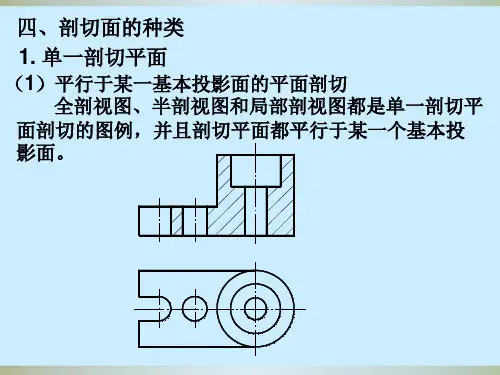

单一剖切平面(剖切面为投影面平行面) 单一剖切平面(剖切面为投影面平行面)
全剖视图
单一剖切平面(剖切面为投影面平行面) 单一剖切平面(剖切面为投影面平行面)
半剖视图
单一剖切平面(剖切面为投影面平行面) 单一剖切平面(剖切面为投影面平行面)
局部剖视图
单一剖切平面( 为投影面垂直面B为投影面平行面) 单一剖切平面(A为投影面垂直面B为投影面平行面)
问题的提出
剖视图的绘图过程
注意问题— 不应画出剖切平面转折处的界线 注意问题
转折处界线不画
剖切平面的转折处不应与图中的轮廓线重合
转折处不应与 轮廓线重合
正确画法
注意问题— 注意问题 在图中不应出现不完整要素
不完整要素
切割位置应能 保证不出现不 完整要素

第8章3(剖切面的种类)

第8章3(剖切面的种类)

这种剖视图一般按投影关系配置并标注，但也可 以平移到其他适当的地方； 在不致引起误解的情况下，也允许将图形旋转配 置，但必须在剖视图上方标注出旋转符号。
2. 几个平行的剖切平面
当机件上有较多分布在几个相互平行平面上的内部 结构的时候，可以采用几个平行的剖切平面剖开机件。
剖切平面起、迄、转折处应画出剖切符号并加注字母， 剖视图上方应注明相应字母。 各剖切平面的转折处必须为直角，并且剖切平面不得相 互重叠。
（1）用两个相交的剖切平面剖切 这种方法适合表达具有公共回转轴线的机件，如 轮、盘、盖等机件上的孔、槽等的内部结构。
画图时要注意将正垂面剖切到的结构绕交线（轴线） 旋转到与侧立投影面平行后进行投射。还应在剖切平 面起、迄、转折处画上剖切符号，注写字母，在剖视 图上方注明对应字母。
采用用两个相交的剖切平面剖切剖切时需要注意： ① 位于剖切平面后的其它结构一般仍按原来的位 置进行投影。
剖视中剖切平面转折处不画任何图线，并且转 折部位不应与机件原有轮廓重合 。
转折处不 应画线
ห้องสมุดไป่ตู้
不应与轮廓线重合
错误
正确
剖视图内不应出现不完整要素。如孔、槽、凸台、 筋板等结构，不应一部分剖去，一部分保留 。
错误
正确
仅当两个要素具 有公共对称中心线或 轴线时，可以各画一 半，并以中心线分界 。
3. 几个相交的剖切平面
按原来位置进行投影
② 当剖切后产生不完整要素时，此部分按不剖绘制。
按不剖绘制
错误
（2）用组合的剖切面剖切 当机件单靠上述某一种剖视方法都不能同时表 达出机件上多处结构的时候，可以采用将几种剖切 面组合起来进行表达。
A-A
B
B

画法几何及机械制图(第2版)课件：剖视图

画法几何及机械制图(第2版)课件：剖视图
39
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用 于表达孔、 槽等内部结 构不在同一 剖切平面内， 但又具有公 共回转轴线 的机件。
13
二、剖视图的种类
按机件被剖切的范围不同，剖视图可以分为：
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得 到的剖视图，称为全剖视图。
全剖视图主要用于外形简单、 内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面 用两个相交的剖切平面剖开机件，将倾斜的 结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射； 其他结构仍按原来位置投射。
外
左右对称
形 表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺 内 形
视图
全剖视图
A—A
外
左右对称
形 表
达
各画一半
不
全
A
A

第十一讲剖切面的种类及其规定画法

第十一讲剖切面的种类及其规定画法

画法几何及机械制图 （一）
A－ A
☆ 标注方法： ☆ 适用范围： 当机件具有倾斜 部分，同时这部 分内形和外形都 需表达时。 ☆ 此剖视可按斜视 图的配置方式配置。
A
A B B－B B
A－ A
2010-2011学年第一学期第十一讲
画法几何及机械制图 （一）
2、阶梯剖
定义：用几个平行的剖切平面剖开物体的方法通常称为阶梯剖。
2010-2011学年第一学期第十一讲
画法几何及机械制图 （一）
采用几个相交的剖切平面的形式一
2010-2011学年第一学期第十一讲
画法几何及机械制图 （一）
采用几个相交的剖切平 面的形式二 视图的上方： 标注“A—A 展 开”
2010-2011学年第一学期第十一讲
画法几何及机械制图 （一）
展开
一基本投影面）剖开机件，然后将被倾斜剖切面剖开的结构及 有关部分旋转到与选定的投影面平行，再进行投射，该种得到
物体视图的方法称为旋转剖。
旋转剖可用于表达轮、盘类物体上的孔、槽结构，及具有公共 轴线的非回转体物体。
solution
2010-2011学年第一学期第十一讲
画法几何及机械制图 （一）
动画演示
剖切平面通过筋、肋板、 辐板等结构的纵向对称面 时，不画剖面线，用粗实 线与邻接部分分开。
作图过程演示
2010-2011学年第一学期第十一讲
画法几何及机械制图 （一）
A－A
A
A A 标注方法:旋转剖必须标注，方法与阶梯剖一致。 应注意的问题： ① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
画法几何及机械制图 （一）
第十一讲

画法几何工程制图课件剖面与断面

画法几何工程制图课件剖面与断面
画法几何工程制图课件剖 面与断面
目录
• 剖面与断面的基本概念 • 剖面图的绘制方法 • 断面图的绘制方法 • 剖面与断面的应用实例
01
剖面与断面的基本概念
剖面与断面的定义
剖面
通过物体的一个平面将物体进行 切割，将切割后的物体表面轮廓 投影到另一个平面上所形成的图 形。
断面
将物体的某一局部切断，并把切 断面的边缘轮廓投影到另一个平 面上所形成的图形。
机械零件的剖面图与断面图
总结词
揭示机械零件的细节
详细描述
剖面图用于展示机械零件的内部构造，如齿轮、轴承等。断面图则用于展示零件某一横截面的形状和结构，帮助 了解其材料、尺寸等信息。
管道系统的剖面图与断面图
总结词
展示管道系统的布局和连接方式
详细描述
剖面图用于展示管道系统的整体布局和各管道之间的连接方式。断面图则用于展示管道某一横截面的 形状和布局，帮助了解管道系统的结构和设计。
02
03
04
绘制剖面轮廓
根据物体的内部结构绘制剖面的 轮廓，包括各个面的形状和大小 。
绘制剖面图的注意事项
注意剖面线的方向和间距，遵循 标准规定。
注意细节处理，如将剖切位置的 边缘处理得更加清晰。
01
02
保持剖面图与原图的比例一致， 确保尺寸准确。
03
04
在剖面图中尽量减少虚线，以清 晰表达物体的内部结构。
绘制断面图的注意事项
保持比例一致
在绘制断面图时，应保持与原图的比例一致，以 便准确表达物体的尺寸和比例关系。
注意细节表达
在绘制断面图时，应注意细节的表达，如材料的 纹理、结构的细节等。
避免过图面的整洁和清晰。
断面图的标注方法

No15.五种剖切方法

No15.五种剖切方法

三、用交线垂直与基本投影面的两相交平面剖开——旋转剖
•画法和标注： 在起迄和转折处用粗短划表明剖切面 的位置，两端垂直剖面画箭头（同时代表旋转方向）。 剖视图上方写名称“X-X”
A A A
A A
适用于: 盘状、端盖、连杆等具有明显回互相平行于基本投影面的剖切面将机件剖开——阶梯剖 •画法和标注:1、转折处不要画界线; 2、剖视图上不得出现不完整结构;
A-A
A A
A A A A
适用于：一组内部结构不在同一对称面上，但互相平行。
五、用组合的剖切面剖开——复合剖
•画法和标注：
剖视图上方写名称xx在起迄和转折处用粗短划表明剖切面aaa三用交线垂直与基本投影面的两相交平面剖开旋转剖aa适用于
二、用不平行与基本投影面的剖切平面剖切——斜剖
动画演示
•画法： 由于斜剖视图的轮廓往往是倾斜的，若与剖面 线方向相同，可将剖面线画成30°或60°。 •标注：必须全部标注。 •配置：为了看图方便，最好画在与基本视图保持对应 关系的位置，必要时可以放在其它地方，或将其旋转， 但必须注明“X—X ”。

《画法几何》课件——11剖面图

《画法几何》课件——11剖面图
常用的剖切方法
画剖面图时，应将不平行于投影面的部分旋转到与投影面平行后再进行投射。剖面图不应画剖切平面的转折交线。剖面图应加以标注,应在图名后注明“展开” 字样。
用两个相交的剖切面剖切（旋转剖）
常用的剖切方法
本例用两个相交剖切面来剖切物体（一个剖切平面平行于V面，另一个剖切平面垂直于H面，其交线垂直于H面 ）。画剖面图时,将不平行于投影面的部分旋转到与V面平行后再进行投射。
适用于画对称的物体。以对称线为界，若图形左右对称，则左半边画外形图，右半边画剖面图。若图形上下对称，则上半边画外形图，下半边画剖面图。外形图一般省略虚线。
用一个剖切面剖切（半剖）
常用的剖切方法
用两个或两个以上互相平行的剖切平面，通过其中心线去剖切物体，注意必须标注。剖切平面的转折处不应画交线。
用两个或两个以上平行的剖切面剖切（阶梯剖）
谢谢观看
断面图
用两个相交的剖切面剖切（旋转剖）
常用的剖切方法
局部剖面图用波浪线与外形视图分开，波浪线不应和图样上的其它图线重合，也不能超出轮廓线。下例是杯形基础，主视图为全剖面图，俯视图用局部剖面图，表明基础内部钢筋的配置情况。
局部剖面图
常用的剖切方法
分层剖切的剖面图，应按层次以波浪线将各层隔开，波浪线不应与任何图线重合。[例] 用分层剖切方法表示顶棚的粉刷。
重合断面图
画断面图时的几种处理方式
22
画断面图时的几种处理方式
23
画断面图时的几种处理方式
重合断面图：断面图直接画在投影图内。断面轮廓线为粗实线，并在内缘画出材料图例，当断面较薄时可涂黑。
24
画断面图时的几种处理方式
中断断面图：断面图画在投影图的中断处。适用于具有单一断面的较长杆件及型钢。

几个相交的剖切平面(旋转剖)

几个相交的剖切平面(旋转剖)

剖切面后的其 他结构不旋转
肋板纵剖不画 剖面符号
没剖到的部分 按照完整 结构绘制
盘类零件的剖视：
假想倾斜部 分旋转到与 基本投影面
平行位置
AA
A
A A
采用旋转剖画剖视图应注意以下几点： ①两相交的剖切平面的交线应与机件上旋转轴线重
合，并垂直于某一基本投影面。 ②剖开的倾斜结构及其有关部分应旋转到与选定的 投影面平行后再投影画出，以反映被剖切结构的真 实形状，但在剖切平面后的部分结构一般仍按原来
一、视图
（机件外部形状的表达）
机
械 二、剖视图
图 样
（机件内部形状的表达）
的 表
三、断面图
示
（机件断面形状的表达）
方
法 四、局部放大图
（机件局部细小结构的表达）
五、常用简化画法
二、剖视图
（机件内部形状的 表达）
（按剖切范围的大 小分）
1、全剖视图 2、半剖视图 3、局部剖视
二、剖视图
（机件内部形状的 表达）
全剖视图 肋板纵向剖不画剖面线
半剖视图
局部剖视图
全剖
半剖
局部剖
2、单一剖切平面不是基本投影面的平行面 当机件上具有倾斜部分的内部结构形状，在基本 视图上不能反映其实形时，可选择与基本投影面 倾斜的剖切平面剖切，再投影到与剖切平面平行 的投影面上以得到实形。这种用不平行于任何基 本投影面的剖切平面剖开机件的方法称为斜剖。
画法：先剖切，后旋转，再投影。 剖切方式：（1）全剖视图；（2）半剖 视图（3）局部剖视图
不应画出剖切平面转折处的界线
剖切平面的转折处不应与图中的轮廓线重合
在图中不应出现不完整要素
4、仅当两个要素在图形上具有公共对称中心线或轴线时，才可以 出现不完整的要素：可以对称中心线或轴线为界各画一半。

工程制图之剖面图的形成、标注、分类及画法教学课件

工程制图之剖面图的形成、标注、分类及画法教学课件
5.半剖面的尺寸标注： 按整体标注。
例: 将钢筋混凝土基础的主视图改为全剖面图，侧
视图画成半剖面图。
作业
2、几个平行的剖切平面
用几个平行的剖切平面剖开物体的方法通常称为阶梯剖面图。
A-AΒιβλιοθήκη AAAA
A
A
不画各剖切平面转折处的界线！
例: 将形体的正面图画为阶梯剖面图。
例: 将形体的正面图画为阶梯剖面图。
例: 将形体的正面图画为阶梯剖面图。
1－1剖面图
1
1 1
1
作业
3、几个相交的剖切面——展开剖（旋转剖）
几个相交的剖切面必须保证其交线垂直于某一投 影面,其中应有一个剖切面平行于投影面。
3-3(展开） 3
3 3
图名标注加注“展开”二字。
路线纵断面图（展开）形成示意图
旋转剖
作业
4、局部剖切
用剖切面将物体局部剖开，并用波浪线将原视图 与局部剖面图分开。
清楚的结构形状，在剖面图
1
中其虚线省略不画。
剖面图中不要漏线 剖切平面后的可见轮廓线应画出。
剖面图标注的省略
剖切位置通过物体对称轴且剖面图 按投影关系配置时，可省略标注。
虚线省 略不画
1-1
完整画出 水平投影
1
例：补画剖视图中漏画的线
有线
有线

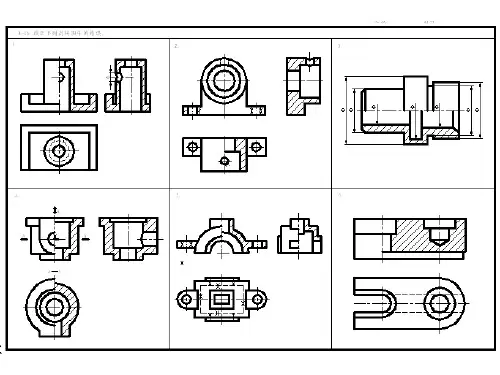

练习P105: 13-1补全下列剖面图中所缺的线
（2）
3D
（二）.剖面图的画法与标注
1-1 1
确定剖切位置
1
➢画断面轮廓线的投影（粗线）
➢画剖切面后可见轮廓线的投影（中线？） ➢画材料图例或45º剖面线（细线）
练习管子
当物体形状复杂时，可以按照组合体形体分析法分块画， 先粗后细逐步完善。类似于由二补三，只是补剖切后的一面图。

剖切面的种类及剖切方法(ppt文档)

剖切面的种类及剖切方法(ppt文档)
注意：旋转符 号的箭头所指 方向应与图形 实际旋转方向 一致，并且表 示剖视图名称 的大写拉丁字 母应靠近旋转 符号的箭头端。
§11-1 剖切面的种类及剖切方法
首 页 章目录 节目录 上一页 下一页
二、几个平行的剖切平面
§11-1 剖切面的种类及剖切方法
当物体上几种不同的结构要素（如孔、槽等）的中心 线排列在几个互相平行的平面上时，可采用几个平行的剖 切平面剖切。
旋转剖的标注
用旋转剖画出的剖视图，必须按规定加以标注。
剖切符号的起、讫及转折处应用相同的字母标注，但当转折处地方 有限又不致引起误解时，允许省略字母。
首 页 章目录 节目录 上一页 下一页
三、几个相交的剖切平面
§11-1 剖切面的种类及剖切方法
旋转剖的标注
用旋转剖画出的剖视图，必须按规定加以标注。
一、单一剖切面
§11-1 剖切面的种类及剖切方法
使用单一剖切平面剖切物体时，单一剖切平面可以平 行于某一基本投影面，也可以不平行于任何基本投影面 （但必须与某一基本投影面垂直）。
斜剖
采用不平行 于任何基本 投影面的单 一剖切平面 剖开物体获 得剖视图的 方法，通常 被称为“斜 剖” 。
首 页 章目录 节目录 上一页 下一页
剖切符号的起、讫及转折处应用相同的字母标注，但当转折处地方 有限又不致引起误解时，允许省略字母。
省略字母
首 页 章目录 节目录 上一页 下一页
三、几个相交的剖切平面
§11-1 剖切面的种类及剖切方法
为了表达内部形状较为复杂，且分布在不同位置上的物体，还可 以用两个以上相交的剖切平面剖开物体。当采用几个相交的剖切平面 剖开物体画剖视图时，可采用展开画法，此时应标注“×－×展开”。

绘制图样—识别剖面图的种类及画法(工程制图)

绘制图样—识别剖面图的种类及画法(工程制图)

例 如下图所示，根据台阶的三视图，绘制其剖面图
解：（1）作图分析 （2）作图步骤：
1）根据分析确定剖切平面P的位置， 并在台阶正立面图上进行标注 2）根据投影规律，作出右半部台 阶的则面投影； 3）填绘断面材料图例； 4）注写图名
当用一个剖切平面不能将形体上需要表达的内部结构都剖切到时，可用两个或两个以上相互平 行的剖切平面剖开物体，所得到的剖面图称为阶梯剖面图。
剖面图的种类
3、阶梯剖面图
当用一个剖切平面不能将形体上需要表达的内部结 构都剖切到时，可用两个或两个以上相互平行的剖 切平面剖开物体，所得到的剖面图称为阶梯剖面图。
未被 切到
断面
2.剖面图的表达
确定剖切平面的位置 作形体的剖面图，首先应确定剖切平面的位置，使剖切后得到的剖面图清晰反映实形、便于 理解内部的构造组成，并对剖切形体来说应具有足够的代表性。故在选择剖切平面位置时除 应注意使剖切平面平行于投影面外，还需要使其经过形体有代表的位置，如孔、洞、槽位置 （孔、洞、槽若有对称性则应经过其中心线）。
剖面图的种类
4、分层局部剖面图
在建筑工程和装饰工程中，为了表示楼面、屋面、墙面及地面等的构造和所用材料，常用分层 剖切的方法画出各构造层次的剖面图，称为分层局部剖面图。
剖面图的种类和画法
(1)确定剖切平面的位置 所取的剖切平面应是投影面平行面
剖切平面应尽量通过形体的孔、槽等结构的轴线或对称面 (2)画剖面剖切符号并进行标注
由于剖面图本身不能反映剖切平面的位置，就必须在其他投影图上标出剖切平面的位置及剖切形 式。在建筑工程图中用剖切平面符号表示剖切平面的位置及其剖切开以后的投影方向。《房屋建 筑制图统一标准》中规定剖切符号由剖切位置线、剖视方向线组成，均以粗实线绘制。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
