剖面图的种类和画法

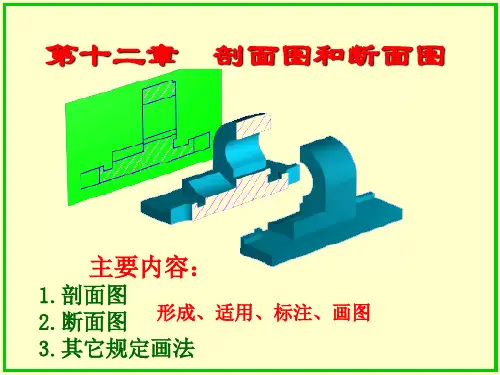

01 Chapter视图分类视图基本概念及分类画法假想用剖切面剖开物体，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形。

画法标注、剖切符号、材料符号。

断面图假想将物体某一部分切开，将断面的轮廓线投影到投影面上所得的图形。

画法移出断面图、重合断面图。

02 Chapter定义和作用剖面图的构成剖面线的方向030201剖面图基本知识全剖面图1. 画法2. 实例剖面图分类及画法1. 画法在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

半剖面图用两个或两个以上的平行剖切平面剖开物体所得的剖面图，一般用于表达对称物体的内部结构。

2. 实例如机械轴、杆、套等零件的内部形状等。

局部剖面图在剖切位置画出剖切符号，将剖切平面和投影方向标注清楚。

1. 画法2. 实例0102剖面图应用实例03 Chapter断面图基本知识断面图定义断面图目的断面图分类断面图分类及画法纵断面图画法横断面图画法断面图应用实例机械零件建筑结构生物组织04 Chapter剖面图与断面图在工程中的应用显示物体或构件内部孔、槽等细节显示物体或构件的变形和振动情况显示物体或构件的内部结构显示不同部分之间的连接方式辅助分析力学性能和结构稳定性剖面图与断面图在机械制造中的应用建筑物的设计特点和风格建筑物的采光和通风情况建筑物的设备和设施分布建筑物的材料和构造方式剖面图与断面图在建筑设计中的应用剖面图与断面图在水利工程中的应用010*******05 Chapter可以用于表达不同部分之间的相对位置关系剖面图缺点剖面图只能表达物体的一部分，不能全面展示物体绘图技巧断面图优点可以清晰地表达物体的截面形状和尺寸对于一些难以用平面图形表达的部分，断面图提供了很好的解决方案可以用于表达不同部分之间的相对位置关系断面图缺点断面图只能表达物体的一部分，不能全面展示物体剖面图与断面图的未来发展趋势与展望01020304THANKS。

第五节 剖面图及其分类[Sectional Views and their Classification]一、剖面图的基本概念 [Basic Concept of Sectional Views]在画建筑形体的投影图时，形体内部及被外形遮挡的轮廓线是用虚线表示的，如图6-24中的立面图，建筑形体内如果虚线较多，特别是形体复杂时，必然造成视图中虚实线相交，这既不便于读图，也不便于尺寸的标注。

另外，单纯的投影图也不能表示出建筑形体的内部材料。

为了克服投影图这些不足，采用的方法就是假想用一个或几个截平面，将建筑形体剖开，使其内部暴露出来，这样，原来形体中不可见的部分就变为可见的，同时也可图示出其内部材料，如图6-24的左侧立面图就是采用剖面图的形式表现的。

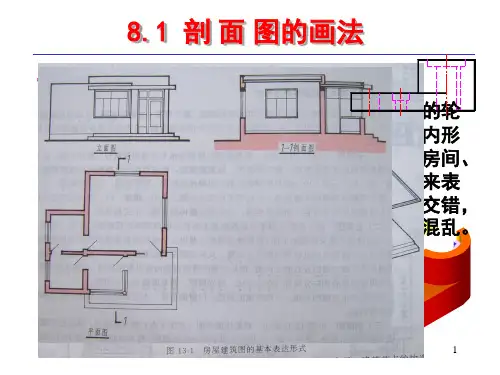

二、剖面的画法 [Representation of Sectional Views]（1） 确定剖切平面的位置。

剖切平面一般应采用投影面的平行面，这样能使截面的投影反映为实形，方便读图。

图6-24中要把左侧立面图改为剖面图，采用的截平面P 是侧平面，见图6-25。

若要把正立面图改为剖面图就要采用正平面作为截平面，把平面图改为剖面图，则应采用水平面。

另外，还要注意的是，截平面要尽量通过形体的对称面和形体上的孔、洞、槽的中心线，因为孔、洞、槽在投影图中往往是以虚线形式出现的，是读图的难点，所以要把它们用剖面图的形式将其暴露出来。

（2） 剖面图的图线及图例。

形体被剖切后形成的截面轮廓线，用粗实线绘制；剖切后剩余部分未剖到的轮廓线，常画成中粗线，也可画成粗实线；另外，在剖面图中应尽量不画虚线。

为使形体剖到部分与未剖到部分区别开来，使图形清晰易辩，应在截面轮廓范围内填充上相应的材料图例。

常用材料图例详见第一章，表1-8。

未给出材料的用45º等距斜细实线表示。

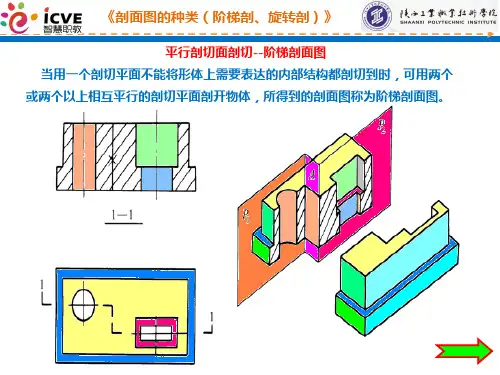

图6-24肋式杯形基础图6-25肋式杯形基础的剖切情况三、剖面图的分类 [Classification of Sectional Views]根据形体的不同特点和要求，剖面的剖切位置及剖切方法也不尽相同，因此，剖面图可分：全剖面图、半剖面图、阶梯剖面图、旋转剖面图和局部剖面图。

第五节剖面图及其分类[Sectional Views and their Classification]一、剖面图的基本概念[Basic Concept of Sectional Views]在画建筑形体的投影图时，形体内部及被外形遮挡的轮廓线是用虚线表示的，如图6-24中的立面图，建筑形体内如果虚线较多，特别是形体复杂时，必然造成视图中虚实线相交，这既不便于读图，也不便于尺寸的标注。

另外，单纯的投影图也不能表示出建筑形体的内部材料。

为了克服投影图这些不足，采用的方法就是假想用一个或几个截平面，将建筑形体剖开，使其内部暴露出来，这样，原来形体中不可见的部分就变为可见的，同时也可图示出其内部材料，如图6-24的左侧立面图就是采用剖面图的形式表现的。

图6-24肋式杯形基础图6-25肋式杯形基础的剖切情况二、剖面的画法 [Representation of Sectional Views]（1）　确定剖切平面的位置。

剖切平面一般应采用投影面的平行面，这样能使截面的投影反映为实形，方便读图。

图6-24中要把左侧立面图改为剖面图，采用的截平面P是侧平面，见图6-25。

若要把正立面图改为剖面图就要采用正平面作为截平面，把平面图改为剖面图，则应采用水平面。

另外，还要注意的是，截平面要尽量通过形体的对称面和形体上的孔、洞、槽的中心线，因为孔、洞、槽在投影图中往往是以虚线形式出现的，是读图的难点，所以要把它们用剖面图的形式将其暴露出来。

（2）　剖面图的图线及图例。

形体被剖切后形成的截面轮廓线，用粗实线绘制；剖切后剩余部分未剖到的轮廓线，常画成中粗线，也可画成粗实线；另外，在剖面图中应尽量不画虚线。

为使形体剖到部分与未剖到部分区别开来，使图形清晰易辩，应在截面轮廓范围内填充上相应的材料图例。

常用材料图例详见第一章，表1-8。

未给出材料的用45o等距斜细实线表示。

三、剖面图的分类 [Classification of Sectional Views]根据形体的不同特点和要求，剖面的剖切位置及剖切方法也不尽相同，因此，剖面图可分：全剖面图、半剖面图、阶梯剖面图、旋转剖面图和局部剖面图。
