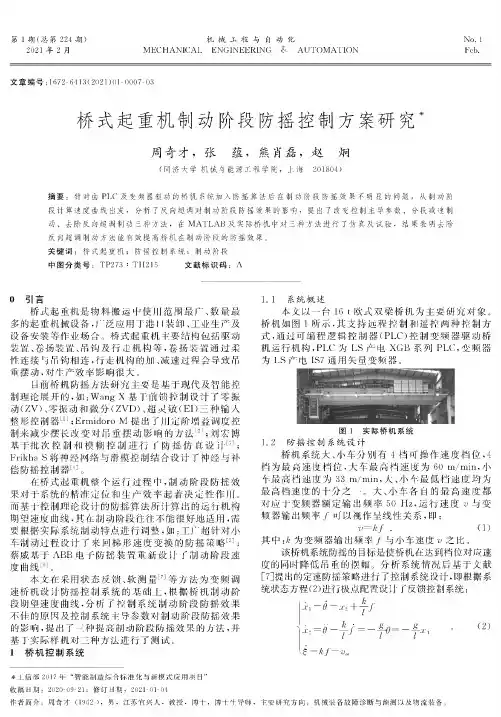

No. 1Feb.第1期（总第224期）2021年2月机 械 工 程 与 自 动 化MECHANICAL ENGINEERING & AUTOMATION 文章编号= 1672-6413（2021）01-0007-03桥式起重机制动阶段防摇控制方案研究**工信部2017年“智能制造综合标准化与新模式应用项目”收稿日期：2020-09-21；修订日期：2021-01-04作者简介：周奇才（1962-）,男，江苏宜兴人，教授，博士，博士生导师，主要研究方向：机械装备故障诊断与预测以及物流装备。

周奇才，张蕴，熊肖磊，赵炯（同济大学机械与能源工程学院，上海201804）摘要：针对由PLC 及变频器驱动的桥机系统加入防摇算法后在制动阶段防摇效果不明显的问题，从制动阶段计算速度曲线出发，分析了反向超调对制动阶段防摇效果的影响，提出了改变控制主导参数、分段减速制动、去除反向超调制动三种方法，在MATLAB 及实际桥机中对三种方法进行了仿真及试验，结果表明去除反向超调制动方法能有效提高桥机在制动阶段的防摇效果。

关键词：桥式起重机；防摇控制系统；制动阶段中图分类号：TP273：TH215 文献标识码：A0引言桥式起重机是物料搬运中使用范围最广、数量最 多的起重机械设备，广泛应用于港口装卸、工业生产及 设备安装等作业场合。

桥式起重机主要结构包括驱动 装置、卷扬装置、吊钩及行走机构等，卷扬装置通过柔 性连接与吊钩相连，行走机构的加、减速过程会导致吊 重摆动，对生产效率影响很大。

目前桥机防摇方法研究主要是基于现代及智能控 制理论展开的，如:Wang X 基于前馈控制设计了零振 动（ZV ）、零振动和微分（ZVD ）、超灵敏（EI ）三种输入 整形控制器⑴；Ermidoro M 提出了用定阶增益调度控 制来减少摆长改变对吊重摆动影响的方法;刘宏博 基于批次控制和模糊控制进行了防摇仿真设计［］； FrikhaS 将神经网络与滑模控制结合设计了神经与补 偿防摇控制器4。

—109—《装备维修技术》2021年第13期起重机智能防摇控制系统设计及应用研究杨毅升（惠州隆泰检验检测科技有限公司，广东 惠州 516003）摘 要：随着港口业务在近几年的不断发展，生产领域将起重机作为了搬运无聊最为重要的设备，但是在实际生产阶段，负责操作起重机的相关人员通常会根据自身的经验，来对小车进行控制，以此来使其能够向水平方向移动，进而对吊重进行快速定位，由于无法实现在操作水平的统一，因此，无法对其安全性和生产效率进行有效地控制。

随着工业生产的现代化发展，为了使安全风险和生产效率能够得到降低和提升，因此从安全性和定位方面，不断地对起重机和吊重提出了更高的要求。

同时，为了给港口提供具有节能减排性地使用设备，因此桥式起重机日后，必定会采用智能化的方式来控制系统的摆动，并提升工作效率，国内外也将其作为了目前的研究热点。

关键词：起重机；智能；防摇控制系统；设计；应用研究1 整体设计方案图1 整体设计方案根据相关要求能够得知，在对桥式起重机进行防摇控制的过程中，对速度的调节需要具有平滑性，因此，在调节大车，小车以及升起结构的过程中，都对变频调速法进行了采用。

图一所示的系统为防摇电气控制系统。

1.1保护起升机构1.1.1在上下最大位移处设限位开关，上升或下降的钓钩不能超过最大位移点。

1.1.2将过热保护装置配置到了电机内，当电机温度超过特定值时，其主回路会被切断，并且在检测阶段所采用的传感器为热敏电阻。

1.1.3对超载限制器进行了配置，当起重量比设定的荷载更高时，起升机构就不再继续工作，同时会伴随报警声的发出[1]。

1.2保护大、小车行走的机构1.2.1在大、小车的有限位和预限位分别设置了相应的开关，所采用的限位开关为十字形，轨道中的小车到达端部时，就不再继续运动。

1.2.2在驱动电机中应用了变频器，以此来对其进行电流保护以及过载保护等。

1.3保护电源13.1在整个起重机系统中，对过压保护以及欠压保护等进行了配置。

汽车起重机抗摇摆控制系统研究的开题报告一、研究背景随着近年来汽车起重机在工业生产中的需求日益增加，汽车起重机的各项性能要求也越来越高。

其中，抗摇摆是汽车起重机在工作过程中必须具备的重要性能之一。

汽车起重机在吊装过程中会受到风力、地面不平度、悬挂物高度、动力变化等因素的影响，容易出现晃动现象，对操作带来极大的困难，甚至会导致意外事故的发生。

因此，汽车起重机抗摇摆控制系统的研究具有广泛的应用前景和重要的理论意义。

二、研究目的本研究旨在设计一种汽车起重机抗摇摆控制系统，能够实现对汽车起重机在吊装过程中的晃动进行有效控制，保证吊装过程的安全和稳定。

三、研究内容1.汽车起重机抗摇摆控制系统的原理研究：通过对汽车起重机的结构和吊装特点进行分析，探讨汽车起重机晃动控制的原理和方法。

2.汽车起重机抗摇摆控制系统的模型建立：建立汽车起重机抗摇摆控制系统的数学模型，并进行仿真验证。

3.汽车起重机抗摇摆控制系统的算法设计：设计一种基于现代控制理论的汽车起重机抗摇摆控制算法，通过有效的反馈控制方法实现汽车起重机在吊装过程中的抗摇摆控制。

4.汽车起重机抗摇摆控制系统的实验验证：通过实际的实验验证，检验所设计的汽车起重机抗摇摆控制系统的有效性和可靠性。

四、研究意义该研究结果将为汽车起重机在吊装过程中的晃动控制提供一种新的解决途径，从而提高汽车起重机的使用效率，减少搬运过程中发生的意外事故发生率，对推广智能化制造、提高我国工业水平也将产生积极的推动作用。

五、预期结果通过本研究，预计可以开发一种高效、可靠的汽车起重机抗摇摆控制系统，实现汽车起重机在吊装过程中的稳定运行和晃动控制，有效地提高汽车起重机在工业生产中的使用效率和安全性。

同时，通过本研究的成果，还可以推动智能化制造、提高我国工业水平等方面发展。
