《起重机电气防摇摆控制系统技术条件》河南省地方标准编制说明一、工作简况1、任务来源为了统一河南省内起重机电气防摇摆的研发、设计、生产、制造和检验等相关环节要求，根据《河南省质量技术监督局关于对2017年第二批拟立项河南省地方标准制修订计划》(豫质监标发[2017]126号，立项编号：20172210558，制定本标准。
2、主要工作过程1）起草阶段2017年3月，接到标准制定任务后，由卫华集团有限公司、河南卫华重型机械股份有限公司、河南卫华机械工程研究院有限公司、长垣县质量技术监督局等单位成立了标准制定工作组.由于本标准是一项新的产品标准，没有可供参考的相关国际标准或国内标准。
标准制定工作组依据目前市场上各家起重机电气防摇摆的技术特点及共性特征，编制了本标准,并于2017年7月完成标准征求意见稿草案。
2017年8月5日至8月10日，长垣县质量技术监督局组织县内各大企业质量、技术和标准化工作人员，广泛征求意见。
于2017年9月15日,标准起草组完成本标准的征求意见稿及编制说明。
2)征求意见阶段本标准的征求意见稿在河南省地方标准公共服务平台网站进行公开征求意见建议，同时将征求意见稿发送至省内外相关方面的专家征求意见建议。
征求意见稿发送专家人，回函个，回函并有建议或意见个，没有回函个专家。
3、主要参加单位和工作组成员及其所做的工作等本标准由河南卫华机械工程研究院有限公司、卫华集团有限公司、河南卫华重型机械股份有限公司、长垣县质量技术监督局、XXX 等单位共同负责起草。
主要成员：XXX、XXX、XXX所做的工作：搜集相关资料信息，确定起重机电气防摇摆的术语和定义、工作条件、技术要求、试验方法等内容，编制标准。
二、标准编制原则和主要技术内容的说明1、编制原则以市场需求为导向，与产业政策、行业实际相互协调，规范起重机电气防摇摆系统的技术条件。
贯彻我国相关的法律法规和强制性国家标准，按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》的规定及相关要求编制。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。

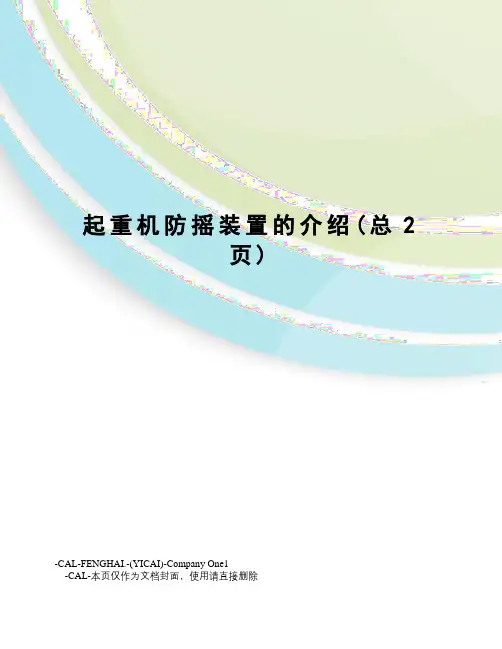

起重机防摇装置的介绍(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除起重机防摇装置的介绍一个好的起重机防摇装置，可以避免碰撞等一系列事故的发生，大大提高了起重机的操作效率和起重机操作过程的安全性。
对起重机的防摇的实现和研究，首先要做好机械方面的防摇设计，从吊具、大车、小车三个方面进行考虑；其次做好电气方面的设计，最终实现装置的精确控制。
吊具的摇摆问题，一直是令起重行业设计和调试人员头痛的一个问题。
起重机在装卸货物时，由于其速度的变化以及外界干扰因素的影响，使吊具前后、左右的来回摆动，在影响生产效率的同时造成一定的安全隐患，最终造成严重的经济损失。
因此，研究一套起重机的吊具防摇系统，实现稳定吊具、平稳操作成为起重机制造商和研究机构一直关注的问题。
一个好的防摇系统能起良好的减摇效果，大大提高了劳动生产率。
近年来，考虑到现代起重机增加吊重防摇控制系统的必要性，对防摇控制方法的理论研究较多，但这些理论方法只要以理论研究和仿真为主导，与实际可行的物理实现还存在一定距离，很多方面的应用还不是很理想。
二、机械式防摇技术机械式防摇技术通过在小车架下安装防摇装置，包括减摇钢丝绳、卷筒和力矩限制器传动链及带单向轴承的卷筒和制动器，通过机械手段消耗摆动的能量以实现最终消除摇摆的目的，从而提高起重机的工作效率。
要控制吊具的摇摆，首先就必须采用合理的钢丝绳缠绕方式，使车架上起升滑轮与吊具上牵引滑轮在同一平面内偏离成一定角度；利用单向轴承控制卷筒的旋转方向，通过实现放绳方向与传动轴相互锁合，保证卷筒只能向钢丝绳收绳方向旋转；在其重机作业过程中，通过对力矩限制器加以持续通电，始终给减摇钢丝绳一个张力，将其卷起，避免减摇钢丝绳的处于松散状态。
当出现吊具摇摆情况时，通过设定弹簧力来调整制动器给减摇钢丝绳的张力，从而保证在不同情况下阻止吊具的摇摆，起到减摇效果。
起重机定位防摇摆闭环控制方法及系统下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!起重机定位防摇摆闭环控制方法及系统引言起重机在工业生产和建筑领域扮演着至关重要的角色。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
卫华集团起重机电气防摇摆控制技术介绍
在起重机运行过程中，由于受大小车加减速的影响，载荷会出现令人讨厌的摇摆现象。
这种载荷摇摆现象限制了起重机工作效率的提高。
载荷的摇摆也对载荷本身，周围货物，以及现场作业人员的人身安全造成了隐患。
载荷摇摆是起重机搬运物料时出现的固有现象。
自从人类发明起重机以来，防止和消除起重机载荷的摇摆一直是人们渴望解决的重大技术难题。
现代电气控制技术的进步，特别是应用越来越普遍的先进的可编程控制器（Programmable Logic Controller，PLC）及变频调速控制技术的进步，提供了解决起重机载荷摇摆问题的一个历史时机。
摇摆和振动有着相同的物理特性。
防摇摆（或称减摇）同机械系统的减振在理论上有着相同之处。
机械系统的减振是个已经研究了上百年的重要技术课题。
50~60年代，O.J.M. Smith（美国加州大学伯克利分校University o California–Berkeley的终身教授），从控制理论着手，提出了一个非常简单，非常有效的Posicast（输入延时比例叠加）控制方法，用于消除二阶线性系统阶跃响应的超调（参考材料【1】和【2】）。
Posicast控制方法为解决机械系统的减振问题提供了一个新的路径。
美国麻省理工学院（MIT）教授W. Seering, N.C. Singer, G. Cook 等在Posicast控制方法的基础上进一步提出了输入整形（Input Shaping）控制方法，并实际应用于机械系统的减振，如：导弹发射架的运动控制，航天飞船方位移动的运动控制，柔性机械手（机器人）的运动控制，计算机硬盘的减振和减噪音等（参考材料【3】回顾了基于Posicast的基本思想进一步提出的各种控制理论和应用）。
Posicast控制方法可消除因需要机械机构快速运动而引起的低频低阻尼的振荡。
此方法应用于针对起重机载荷的防摇摆控制极为适用。
熟练的起重机操作工人在长期的实际操作中，摸索出了一套控制大小车速度，称作“跟钩”的操作方法来消除载荷的摇摆。
操作工进行“跟钩”操作时，给起重机的大小车运行速度操作命令输入了多个延时叠加的加速度
脉冲序列。
它同Posicast控制方法有着同工异曲的效用。
Posicast控制方法在理论上解释了起重机操作工“跟钩”操作方法的防摇摆工作原理。
有了明确有效的控制理论，依靠控制系统的控制精准度，电气防摇摆控制系统能远远超过最熟练的操作工所能达到的更好的防摇摆控制效果。
由于起重机类型和起升穿绳方法的多样性和复杂性，以及载荷摇摆的非线性特性等原因，开发有效实用的起重机电气防摇摆控制系统成为一个世界性的技术难题。
在近20年中，有许多起重机防摇摆控制理论研究的报道，但绝大多数还只是停留在发表学术论文的工作上。
在90年代，美国麻省理工学院（MIT）的W. Seering, W.E Singhose, 和N.C. Singer 利用Posicast控制方法，为美国能源部Oak Ridge, Sandia，和Argonne国家实验室核反应堆实验装置的遥控核起重机，开发研制了起重机电气防摇摆控制系统，并得到好评。
这是最早的起重机电气防摇摆控制应用实例。
1999年美国能源部发布的“创新技术报告” 向社会推荐使用起重机防摇摆控制技术（Swing-Reduced Crane Control，参考材料【4】）。
在工业应用领域，先后开发并推广应用起重机电气防摇摆（又称电子防摇摆）控制系统的公司有Innocrane (芬兰，现已归属Konecranes），SmartCrane (美国)，CePlus (德国，现已归属siemens)，ABB，SEOHO（韩国），等。
但从总体上看，电气防摇摆控制技术还没有得到广泛的应用和推广。
经过多年努力，河南卫华成功地自主研发了起重机电气防摇摆控制技术。
在Posicast控制思想的基础上，河南卫华进一步研发了具有自主知识产权的先进的防摇摆控制方法，提出了一套新的时间最优防摇摆控制理论（见授权发明专利【5】）。
河南卫华开发的电气防摇摆控制系统，通过控制起重机大小车在加减速过程中的速度变化，大幅度地消除载荷的摇摆达95% 以上，具有技术先进，实用可靠，控制效果显著等特点，其防摇摆控制的技术性能指标达到世界领先水平。
电气防摇摆控制系统可大幅度地减少起重机载荷的摇摆，所带来的好处有：
消除等待载荷停止摇摆的时间，提高起重机的使用工作效率;
提高起重机操作运行的安全性，降低对货物及人员伤害的风险;
提高安全运行速度，进一步提高起重机的使用工作效率;
使起重机容易操作，减少对操作员工的培训，减少操作员工的劳动强度;
增加起重机的安全作业空间;
延长起重机的使用寿命。
具有防摇摆控制功能的起重机可广泛应用于各个工业领域，包括：机械制造加工车间，装配车间，垃圾处理厂，钢厂，电厂，造船厂，建筑工地，铁路，集装箱码头，造纸业，冶金业的各种生产车间等。
在实现电气防摇摆控制的基础上进一步开发实现的电气防摇摆自动定位控制技术，可使起重机转变成为一台“起重机器人”，让起重机像机器人一样，把载荷按指定的线路，精确地定点定时运送到任何指定位置，并且在运送过程中以及到达指定位置后，使载荷几乎不产生任何摇摆，为实现物料搬运高度自动化克服了一项必要的、也是主要的技术难关。
起重机电气防摇摆控制技术的成功开发和广泛应用，定能改变人们一直以来对起重机载荷摇摆问题的认知，它将是人类在物料搬运领域技术进步史上的一个重要里程碑。
