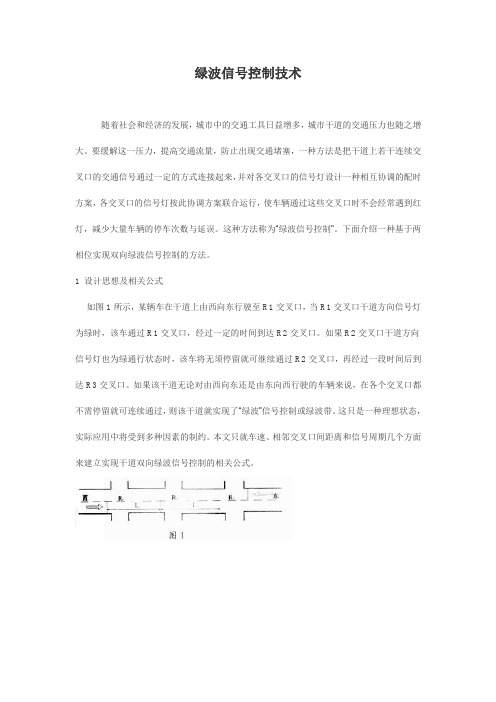

绿波信号控制技术随着社会和经济的发展,城市中的交通工具日益增多,城市干道的交通压力也随之增大。
要缓解这一压力,提高交通流量,防止出现交通堵塞,一种方法是把干道上若干连续交叉口的交通信号通过一定的方式连接起来,并对各交叉口的信号灯设计一种相互协调的配时方案,各交叉口的信号灯按此协调方案联合运行,使车辆通过这些交叉口时不会经常遇到红灯,减少大量车辆的停车次数与延误。
这种方法称为“绿波信号控制”。
下面介绍一种基于两相位实现双向绿波信号控制的方法。
1 设计思想及相关公式如图1所示,某辆车在干道上由西向东行驶至R1交叉口,当R1交叉口干道方向信号灯为绿时,该车通过R1交叉口,经过一定的时间到达R2交叉口。
如果R2交叉口干道方向信号灯也为绿通行状态时,该车将无须停留就可继续通过R2交叉口,再经过一段时间后到达R3交叉口。
如果该干道无论对由西向东还是由东向西行驶的车辆来说,在各个交叉口都不需停留就可连续通过,则该干道就实现了“绿波”信号控制或绿波带。
这只是一种理想状态,实际应用中将受到多种因素的制约。
本文只就车速、相邻交叉口间距离和信号周期几个方面来建立实现干道双向绿波信号控制的相关公式。
由于R2交叉口在t+L1/ V1和t+(L1/V1+2L2/ V2) 时刻绿灯启亮,则R2交叉口信号周期必须满足公式每次以三个交叉口类推,即可求出各个交叉口的最佳信号周期T以及本交叉口到下一交叉口的绿时差Δt分别为:绿时差Δt为相邻两交叉口的绿灯时间中点时刻的差值,Ys和Yn的值可采用Webste r公式进行计算,其具体实现方法请参见文献〔1〕。
由上面的公式(4)可推知,当各交叉口间的距离相等且各路段的车速都为V时,各个交叉口的信号周期就相同。
此时,如果按车速V行驶的车辆从上一个交叉口行驶到下一个交叉口所需的时间正好是信号周期一半的整数倍时,双向绿波信号控制可获得理想的效果。
下面讨论几种各交叉口间距离不相等时的情况。
(1)相邻两交叉口间的距离很小时,可把相邻两交叉口看作一个交叉口,采用相同的配时方案,绿灯亮灭时刻相同。
交通信号控制绿波带的实现和干线协调控制许工整理摘 要:本文就交通信号干线协调控制绿波带的特征,实现办法和使用要点,做了比较详细的论述。
关键字:绿波带、干线协调控制、交通信号控制在现代城市交通信号控制中,为了保证主要路线的畅通,经常会使用干线协调控制,即“绿波带"控制模式。
有了“绿波带",那么其优先保持畅通的车流,就可以“一路绿灯"地通过其道路控制区域,尽量减少路口的停留时间。
当然,“绿波带"主要是为了保证某个交通流的畅通,这样一来,往往会限制其它交通流的通行时间。
下面,就“绿波带"的基本特性,做一阐述。
(一)、“绿波带"的适用范围:“绿波带"的控制模式,比较适合以下场合:1、联结两个中心区之间的主要干道,如通往郊区飞机场的道路,通往卫星城镇的道路,小城市的主要干道。
2、实现“绿波带"的路口,其交通流量大致接近。
3、实现“绿波带"的路段,其交通秩序比较好。
比如说,很少有行人横穿马路,机动车辆、三轮车和其它非机动车辆都能各行其道。
(二)、“绿波带"的实现方法:目前,只考虑单向绿波带。
所有参与绿波带的路口,要按以下办法统一:1、把要实现绿波的车流,放在第一相位。
2、基准时间要一致。
3、周期要一致:时段方案要确立一套为绿波带专用,要设置为一致,所采用的配时方案也要一致。
相位一的绿灯时间要一致。
4、根据路段长度及平均车速,确定绝对相位差。
此外,要把控制模式设定为线控或无电缆协调控制。
路口信号机在执行线控或无电缆协调控制模式时,到了绝对相位差所指点的时间前6秒黄闪,前3秒全红,然后从相位一开始起步,按专用时段方案执行该控制模式。
(三)、“绿波带"的管理:考虑到实际因素的影响,“绿波带"设置完成后,也要进行有效的管理。
1、路口信号机的时钟校准:2、配时方案的及时调整:3、新增路口的管理:(四)、双向“绿波带"的分析:1、路口模型:实线表示从A到G的车流,其起始时间分别为X1、X2…X6。
城市干道交通信号双向绿波控制设计方法刘剑峰 / 兰州市公安局交通警察支队交通科研所【摘 要】城市干道是疏解城市交通流的交通动脉,通过信号灯配时设计提高干道通行速度、减少车辆停车延误,对城区治堵保畅具有重要意义。
双向绿波协调控制技术是能够有效提高道路整体通行能力的信号控制技术。
本文针对复杂城市交通环境中经常采用的非对称放行方式下的干道双向绿波协调控制要求,提出基于MATLAB 图解法的续进式双向绿波设计方法,通过合理相位设计,结合单路口信号配时需求,设计不同时段的双向绿波协调控制方案。
【关键词】协调控制;双向绿波;图解法随着社会经济的发展,城市交通压力越来越大,城市交通拥堵已严重影响城市的可持续发展。
治理城市交通拥堵是一个系统性工程,一方面需要通过新建道路、打通断头路等方式来提高城市路网的交通流总体承载容量;另一方面也可以通过科学的交通组织和交通控制来挖掘现有的道路通行潜力,提升交通运行效率。
交通信号控制是控制城市交通的重要方式,科学合理的信号相位和配时设计不仅可以提高单个路口的通行效率,同时也可通过信号灯联网协调控制,使车辆在道路行驶时得到连续的绿灯信号,从而在信号“绿波”状态下畅通地通过大量交叉口,这种方法称为信号“绿波”技术。
一、交通信号双向绿波设计方法研究交通信号绿波控制通常分为单向绿波控制和双向绿波控制两种。
单向绿波控制只能保证一个方向的车流一路绿灯通行,而另一个方向遇到红灯概率反而提高。
这种单向绿波较适合单行交通组织道路或潮汐流明显的路段,而真正能提高道路整体通行能力的需要采用双向绿波技术。
目前,设计双向绿波协调控制的常用方法有数解法、图解法、Maxband 法以及Multiband 法等。
其中,数解法是通过数值计算的方法,寻求最小偏移绿信比,求解协调控制配时参数; 图解法是通过作图的方法,确定协调控制系统的公共信号周期与相位差; Maxband 法和Multiband 法均是通过建立绿波带宽度的线性规划模型,利用混合整数线性规划方法实现信号配时参数的优化求解。
交通干线动态双向绿波带控制技术研究探讨[摘要]在现如今道路交通控制逐渐智能化的基础上,人们又提出了一种有关道路交通干线动态双向绿波带的智能协调控制技术,这是一种全新的控制策略,它通过路口控制智能体与中心协调的智能体之间信息的相互交流与协调,前提是高效地利用路口的绿灯时间,使得道路上的车辆可以不停地顺利通行。
上下行相位差与公共信号周期是由中心协调智能体依据在某一段时间的交通流量信息进行计算的,而绿信比即在交通灯一个周期内可用于车辆通行的时间比例是通过路口控制智能体来及时确定的。
依据车道上下行的速度以及该路段的长度可以计算上下行的相位差,而一些关键路口的饱和度的大小再经过模糊控制的计算方法调整公共信号周期,依据以往以及测得的交通数据来计算得出绿信比,而这些技术的在现实中的应用说明了它的一定的有效性。
[关键词]交通干线;双向;绿波带;路口控制智能体;中心协调智能体中图分类号:c913.32文献标识码:a文章编号:1009-914x(2013)21-0111-01交通道路是城市建设与发展的枢纽,承载着巨大的交通负荷,交通干线的好坏直接影响到城市发展的速度快慢,因而必须努力提升城市整个交通干线的协调控制技术,继而减少在交通道路上的车辆的停车率与可能会出现的延误,由此可以改善整个城市的交通状况。
而在城市交通控制中被广泛应用的控制方式便是交通干线动态双向绿波带控制,这种控制方式有其本身的一些特点,第一,保证整个道路上车辆保持一定的速度,极大地降低了停车率;第二,使得车辆行驶更为平滑,大大地提高的道路的利用率;第三,使得道路上车辆的行驶速度较为统一,避免一些车辆堵塞在交通信号灯之前;第四,无论是行人还是驾驶员都遵守交通信号灯,驾驶员尽量使得车辆在绿灯的时间到达路口,而行人也会因为车辆的密集逐渐减少乱穿马路的次数;第五,周边道路也可以因为主干道路的良好秩序而逐渐得到改善。
之前的许多人都对道路的改善提出了一些新的方法和建议,如little等人提出的最大带宽控制,针对有许多路口的交通干线给出了新的相位差,使得车辆在先前设定的速度范围内时可以一次全部通过交通信号灯。
144交通信息与安全2013年2期第31卷总175期城市交通干线双向绿波带控制技术研究朱和常玉林(江苏大学汽车与交通学院江苏镇江212013)摘要针对目前大部分中小城市交通干线拥堵现象和道路现有的交通信号设施设备,提出1种定时双向绿波协调控制策略。
通过对城市于线交通控制策略及其控制方法的研究,在M axB and核心模型的基础上,以双向绿波带宽和最大为目标,引入启动清空时间,利用Li nG o软件计算模型获得更精确和符合实际的相位差,保证了绿波带宽的有效性,降低了车辆停车率和平均延误时间。
实际应用表明该方法能有效改善主干线的交通运行现状。
关键词交通信号控制;绿波带宽;微观仿真;交通干线中图分类号:U491文献标志码:A doi:10.3963/j.i ssn16744861.2013.02.03l0引言城市主干线承受着巨大的市内交通负荷,提高主干线的双向协调控制效果,降低主干线上的车流的延误时间和停车率,对改善整个城市交通状况具有重大的实际意义。
干线协调控制是干道的交通管理与控制的1种主要策略,就是将干道上的一连串信号交叉口按一定方式联结起来作为系统对象研究,同时对各个交叉口进行配时方案设计以保证互相协调,从而使得主干道上行驶的车辆可以获得尽可能少的停车率或较少的行车延误。
目前干线协调控制方法虽多种多样,但总体分3类:定时协调控制、感应协调控制和自适应协调控制[1]。
定时协调控制指干线交叉口信号按预先设定的方案运行。
如Li t t l e提出最大带宽M a xB and控制策略,G ar t ne r等人在M a xB a nd方法的基础上提出复合带宽M ul t i B and控制策略[2]。
感应协调控制是根据交通量的变化而变化的1种控制方式,其中交通量可由埋设在干道上的感应线圈获得。
其设计思想主要有2种:①根据监测到的交通量,实时计算出最佳的控制方案;②根据检测到的交通量,从预先设定的配时方案中,选择合适的控制方案。
交通管理与控制课程设计天河北路(东段)交通信号协调控制方案设计学院专业成员姓名提交日期摘要选取天河北路(东段)作为研究对象,通过现场实地调查各交叉口的信号控制情况,分析现行干道控制方案所存在的问题,利用绿波协调控制模型与算法,优化各信号交叉口的信号配时,完成绿波带宽最大的最佳协调控制配时方案设计。
交通仿真结果表明实施双向绿波带对交通拥堵的缓解有很大的作用。
关键词:干道、绿波、协调控制目录第1章绪论 (1)1.1规划的背景及目的 (1)1.2绿波设计的必要性 (1)第2章现场数据采集 (2)2.1交叉口的选取及其交通流量 (2)2.2交叉口的相位图 (2)2.2.1龙口东路口 (3)2.2.2龙口西路口 (3)2.2.3天寿路口 (3)2.2.4体育东路口 (3)2.3计算关键车流交通流量比 (4)第3章绿波设计原则 (4)3.1交通量 (4)3.2允许车速 (5)3.3交叉口间距 (5)第4章关键车辆判定 (5)4.1进行关键车流判定的数据准备及处理 (5)4.2编制关键车流判定表 (6)4.3绘制信号相位与车流对应关系图 (7)4.4非搭接车流处理 (7)4.5搭接车流的处理 (8)4.6关键车流的确定 (8)第5章干道信号协调控制 (9)5.1确定公共信号周期 (9)5.2数解法计算干道信号协调控制最优方案 (10)5.2.1最佳挪移量的确定 (10)5.2.2相位差的确定 (12)5.3调整过后信号配时方案 (12)5.4绿波带宽分析与评价 (13)第6章 Vissim仿真效果及评价6.1 仿真现状和设计方案对比6.2 6.1.2数解法方案和现状效果对比第7章小结第1章绪论1.1 规划的背景及目的21世纪,广州市乃至全国的机动车保有量呈高速增长趋势。
随着交通量的大幅增长,市中心的交通拥堵,不能满足市民的出行需求。
而城市交通问题的日益突出也对经济发展造成一定程度的影响。
早晚高峰时段,城市主干道的交通流量已经处于饱和或超饱和状态。
城市干道绿波协调控制方案设计摘要:针对学府大道早晚信号交叉口常处于饱和状态的现象,本文通过调查分析该路段基本交通情况,运用单点定时控制的配时方法,确定每一个交叉口所需的周期时长,选取关键交叉口并对其他交叉口的原有信号配时方案进行调整,再通过数解法算得相位差等参数,做出了在早高峰时段保障该路段自南到北主要流向的绿波带。
用VISSIM对该方案进行仿真评价,确保线控带宽设计更高效。
关键词:城市交通;交通信号控制;绿波带宽;干道协调控制1 交通现状说明城市干线绿波协调控制通过合理的协调干线上连续几个交叉口的相位差、绿信比等参数,从而达到减少干线车辆的停车次数、停车时长、车辆延误等目的[1]。
本文将以重庆交通大学对应主干道-学府大道(六公里公交站-七公里)为例,此路段从北向南依次有A、B、C三个交叉口。
对此路段中的交通量、信号配时、相位设置等做调查分析,并进行相应的城市干道绿波协调控制方案设计研究。
在7月2日早高峰(8:00-9:00)对研究路段进行交通调查。
采用手机录像和人工计数法等,调查统计出交叉口各进口道的交通流量,交叉口的交通控制现状等数据。
1.1交叉口状况A、B交叉口相距520米;B、C交叉口相距679米。
道宽24米。
A交叉口北进口和南进口道直行绿灯时长57s,黄灯3s,红灯52s;北进口掉头南进口掉头和左转绿灯时长为36s,黄灯3s,红灯73s;西进口左转绿灯时长10s,黄灯3s,红灯99s。
B交叉口北进口和南进口道直行和右转绿灯时长67s,黄灯3s,红灯32s;北进口和南进口掉头和左转绿灯时长为17s,黄灯3s,红灯83s;西进口直行、左转和右转绿灯时长10s,黄灯3s,红灯90s。
C交叉口北进口和南进口道直行绿灯时长77s,黄灯3s,红灯20。
1.2交通量统计分析对3个交叉口进行早高峰交通量调查,拍摄15min视频录像。
对数据统计并后期折算处理,得早高峰小时流量数据(摩托车折算小车系数为0.8,货车折算小车系数为1.5,大车折算小车系数为2)。
城市干道交通信号双向绿波控制设计方法【摘要】城市干道是疏解城市交通流的交通动脉,通过信号灯配时设计提高干道通行速度、减少车辆停车延误,对城区治堵保畅具有重要意义。
双向绿波协调控制技术是能够有效提高道路整体通行能力的信号控制技术。
本文针对复杂城市交通环境中经常采用的非对称放行方式下的干道双向绿波协调控制要求,提出基于MATLAB图解法的续进式双向绿波设计方法,通过合理相位设计,结合单路口信号配时需求,设计不同时段的双向绿波协调控制方案。
【关键词】协调控制;双向绿波;图解法随着社会经济的发展,城市交通压力越来越大,城市交通拥堵已严重影响城市的可持续发展。
治理城市交通拥堵是一个系统性工程,一方面需要通过新建道路、打通断头路等方式来提高城市路网的交通流总体承载容量;另一方面也可以通过科学的交通组织和交通控制来挖掘现有的道路通行潜力,提升交通运行效率。
交通信号控制是控制城市交通的重要方式,科学合理的信号相位和配时设计不仅可以提高单个路口的通行效率,同时也可通过信号灯联网协调控制,使车辆在道路行驶时得到连续的绿灯信号,从而在信号“绿波”状态下畅通地通过大量交叉口,这种方法称为信号“绿波”技术。
一、交通信号双向绿波设计方法研究交通信号绿波控制通常分为单向绿波控制和双向绿波控制两种。
单向绿波控制只能保证一个方向的车流一路绿灯通行,而另一个方向遇到红灯概率反而提高。
这种单向绿波较适合单行交通组织道路或潮汐流明显的路段,而真正能提高道路整体通行能力的需要采用双向绿波技术。
目前,设计双向绿波协调控制的常用方法有数解法、图解法、Maxband法以及Multiband法等。
其中,数解法是通过数值计算的方法,寻求最小偏移绿信比,求解协调控制配时参数;图解法是通过作图的方法,确定协调控制系统的公共信号周期与相位差;Maxband法和Multiband法均是通过建立绿波带宽度的线性规划模型,利用混合整数线性规划方法实现信号配时参数的优化求解。
城市道路绿波带设计规范要求随着城市交通的发展和城市化进程的加速,道路绿波带的设计变得越来越重要。
道路绿波带是指城市交叉路口的信号灯控制系统,通过合理的时间安排和信号协调,实现车辆和行人的高效通行。
本文将介绍城市道路绿波带设计的相关规范要求。
一、绿波带设计原则1. 交通组织原则绿波带设计应根据道路流量、交叉口数量和道路类型等因素进行合理的交通组织。
在交通高峰期应优先设置绿波通行,提高通行效率,减少交通拥堵。
2. 安全原则绿波带设计应确保行人和非机动车的安全通行。
为行人设立合理的过街通道和信号灯时间,尽量减少事故的发生。
对于非机动车,应安排专用通行区域,提供安全的骑行通道。
3. 环境原则绿波带设计应注重绿化和景观的布局,提升城市环境质量。
可以在交通岛和路口周边设置花坛和绿化带,使城市更加美丽宜人。
二、绿波带设计参数1. 信号配时参数绿波带的信号配时参数包括绿灯时间、黄灯时间、全红时间和车道划分等。
根据道路交通流量和车辆速度来确定各个阶段的时间长度,确保道路通行的平稳和安全。
2. 车道数和优先级绿波带设计中需要根据道路车道数和车辆优先级来设置信号灯的控制策略。
对于拥有多条车道的道路,可以分为主干道和次要道,给予主干道更长的绿灯时间以提高其通行效率。
3. 信号灯控制方式绿波带的信号灯控制方式可以根据交通流量和时间的不同进行调整。
常见的控制方式包括固定周期控制、感应控制和流量控制等。
三、绿波带设计布局1. 交通标线和标识道路绿波带设计中需要合理设置交通标线和标识,如始终保持一致的导向线、提前的交通提示标识和速度限制标志等。
这些标线和标识将提供给驾驶员正确的导向和信息,使道路通行更为安全。
2. 绿化带和隔离带设置为了提高道路的环境和景观质量,绿波带设计中可以设置绿化带和隔离带。
这些区域可以用来种植花草树木,改善道路周边的生态环境,并起到缓冲和隔离交通噪音和尾气的作用。
3. 交通岛设置交通岛是道路绿波带设计中重要的一个组成部分。
城市干线双向绿波控制优化设计
常玉林;张其强;张鹏
【期刊名称】《重庆理工大学学报》
【年(卷),期】2014(028)012
【摘要】给出了一种实现双向绿波信号控制的改进图解法。
通过交通调查先确定带速度和周期,再协调控制系统的相位差。
与传统的图解法相比,改进的图解法可以根据实际的交通需求实现双向不同带宽需求的绿波协调控制,适用于进口对称放行方式和进口单独放行方式,同时也适用于双向流量不均衡、交叉口已存在排队车辆、车速变化等道路情况。
实例验证结果表明:利用改进图解法设计的双向绿波可有效提高干线道路的通行率,缓解交通拥堵情况。
【总页数】6页(P108-112,118)
【作者】常玉林;张其强;张鹏
【作者单位】
【正文语种】中文
【中图分类】TP39
【相关文献】
1.城市干线双向绿波控制优化设计
2.城市交通干线双向绿波带控制技术研究
3.城市交通干线双向绿波带智能控制研究
4.城市交通干线双向绿波带智能控制研究
5.考虑速度波动区间的城市干线双向绿波协调控制模型
因版权原因,仅展示原文概要,查看原文内容请购买。
绿波控制相位差绿波控制绿波控制是指在城市道路上设置信号灯时,通过调整各个路口的信号灯相位差,使得车辆在行驶过程中遇到的红灯最少,从而提高交通效率和减少交通拥堵。
下面将从绿波控制的原理、实现方式和优缺点三个方面进行详细介绍。
一、绿波控制的原理绿波控制的原理是基于信号灯相位差的调整。
相位差是指两个信号灯之间变化状态的时间差,也就是一个信号灯由红变为绿所需要的时间和另一个信号灯由绿变为红所需要的时间之和。
通过调整不同路口之间的相位差,可以使车辆在行驶过程中遇到最少的红灯,从而实现交通畅通。
二、绿波控制的实现方式1. 定时调节法定时调节法是最简单常用的一种方式。
这种方式利用计算机或者机械装置对各个路口进行定时开关,并根据车流量、道路长度等因素来确定每个路口开放时间和关闭时间。
这种方法适用于车流量稳定、道路长度相等的情况,但是当车流量变化时就会出现问题。
2. 感应调节法感应调节法是利用传感器对车流量进行检测,从而实现绿波控制。
这种方式可以根据实时车流量情况来进行相位差的调整,从而更加准确地控制交通信号灯。
但是这种方式需要安装传感器和计算机系统,成本较高。
3. 遥控调节法遥控调节法是利用无线通信技术对各个路口进行远程控制。
这种方式可以根据实时车流量情况和交通指挥中心的指令来进行相位差的调整,从而更加灵活地控制交通信号灯。
但是这种方式需要建立完善的无线通信网络和指挥中心,成本也比较高。
三、绿波控制的优缺点1. 优点(1)提高交通效率:通过绿波控制可以使车辆在行驶过程中遇到最少的红灯,从而提高交通效率。
(2)减少交通拥堵:通过绿波控制可以有效减少交通拥堵,缓解城市交通压力。
(3)降低排放污染:通过绿波控制可以使车辆在行驶过程中减少急刹车、急加速等操作,从而降低排放污染。
2. 缺点(1)成本较高:绿波控制需要安装传感器、计算机系统或者建立无线通信网络和指挥中心,成本较高。
(2)对车流量变化敏感度不够高:定时调节法对车流量变化敏感度不够高,可能会出现交通拥堵。
双向绿波交通实现方法随着城市建设的发展和交通密度的增加,交通拥堵成为了越来越普遍的问题,在快节奏的生活中,如何更有效地解决交通拥堵已经成为了我们共同的追求,“双向绿波交通”就是其中一种重要的解决方案。
本文将从概念介绍、实现方法及其优势等方面分析“双向绿波交通”的实现方法。
一、概念介绍双向绿波交通是指道路上的红绿灯同步设置,保持绿灯时长相等,使得交通流量在道路上平衡流动,进而减少拥堵现象,提高交通效率。
双向绿波不仅可以应用于高架道路、快速干线等高速公路,也可以适用于市区内的主干道和环线道路等。
实现双向绿波交通,可以减少汽车辆间的等待时间,减少碳排放,为城市交通发展提供了强有力的支持和保障。
二、实现方法1、调整信号控制方案:建立交通管理中心,通过交通信号控制设备进行设置调整方案,实现红绿灯同步、时长相等,确保交通流量平衡,从而达到双向绿波的效果。
2、道路车道划分:不同道路宽度和通行量的车道需要进行分配和处理。
一般道路可以实现左、中、右三条车道,越宽的道路则可以进行更多的车道划分,确保不同车辆流量有着各自对应的通行道路。
3、路口布设智能交通信号系统:在不同的路段上安装交通信号灯具,对整个路口进行智能化的控制,同时将该路段的状态上传至交通管理中心,实时完成数据传递和交通指挥,确保路上的车辆能够顺畅通行。
三、优势分析1、解决交通拥堵问题,提高交通效率,降低油耗和排放量。
2、为市民出行提供更便利、快捷、安全、舒适的交通环境,提高市民生活质量。
3、优化交通管理水平,提高整个城市运行效率和经济实力。
4、提高城市形象,增加居民对城市的归属感和认同感,促进城市现代化和发展。
四、实例分析北京市房山区先后在周口店、青云店建成“全球最长双向绿波车道”和“中国首个双向绿波路”,成功的实现了双向绿波交通控制,早晚高峰期间车流量大,原本需要通行40分钟左右的车程,因为双向绿波交通的实现,现在只需要通行15分钟左右,显著缓解了交通拥堵问题,给出行市民带来了极大的方便。
双向绿波带宽度一、双向绿波带宽度的概念双向绿波带宽度是指在城市交通信号控制中,为了提高道路通行效率,设置的一种特殊的信号控制方式。
它通过协调控制多个交叉路口的信号灯,使车辆在特定的时间段内能够连续通过多个绿灯,从而实现快速、顺畅的交通流。
二、双向绿波带宽度的特点1. 提高通行效率:通过协调控制多个交叉路口的信号灯,车辆可以连续通过多个绿灯,减少了等待时间和延误,提高了道路通行效率。
2. 降低油耗:连续的绿灯可以减少车辆的启动和制动次数,从而降低油耗,对环保也有积极作用。
3. 减少尾气排放:降低油耗的同时,也减少了尾气排放,有利于改善空气质量。
4. 优化交通流:通过双向绿波带宽度的设置,可以有效地优化交通流,缓解城市交通拥堵问题。
三、双向绿波带宽度的实施方法1. 调查分析:首先需要对道路交通情况进行调查分析,了解车流量、流向、高峰时段等因素,为后续的信号控制提供依据。
2. 信号灯控制方案设计:根据调查分析结果,设计合理的信号灯控制方案,包括信号灯的相位、配时、绿波带宽度的设置等。
3. 调试与优化:在实施过程中,需要对信号灯进行调试和优化,确保双向绿波带宽度的效果达到zui佳。
4. 监控与评估:在实施后,需要对双向绿波带宽度的效果进行实时监控和评估,根据实际情况进行调整和优化。
四、双向绿波带宽度的应用场景双向绿波带宽度主要应用于城市主干道、高速公路等道路交通场景。
在这些场景中,车流量大、流向复杂,通过实施双向绿波带宽度可以有效提高道路通行效率,缓解交通拥堵问题。
五、双向绿波带宽度的挑战与未来发展尽管双向绿波带宽度的实施可以带来诸多好处,但在实际应用中仍面临一些挑战。
例如,如何准确获取实时的交通信息,如何实现信号灯之间的实时通信,如何处理不同流向和车流量的变化等。
未来,随着物联网、大数据、人工智能等技术的发展,双向绿波带宽度的实施将更加智能化和精细化。
例如,通过物联网技术,可以实时获取车辆的位置和速度信息,为信号灯控制提供更加准确的依据;通过大数据技术,可以对海量的交通数据进行挖掘和分析,发现交通流的特点和规律;通过人工智能技术,可以实现自适应的信号灯控制,根据实时的交通情况自动调整信号灯的配时和绿波带宽度的设置。
《双向绿波交通实现方法》kc=ck(3)即要选择交通量最大的交叉口的信号周期作为统一的信号周期长度。
在短时间内,公用周期长度基本保持不变,而绿波带宽度则随着实时交通量与车速的变化而变化。
这直接导致绿信比(split)的变化,交管中心可以通过控制各交叉口的绿信比来实现绿波交通。
对于现实中的城市主干道(例如秦皇岛市河北大街中、西段),在统一各交叉口的信号周期长度之前,应根据实际情况适当调整若干相邻交叉口的信号相位,尽可能使其在没有特殊的情况下保持一致,这种做法将有利于绿波交通的实施[1]。
3实现方法3.1车速与车队长度的测定由于车速、车队长度都会实时变化,因此,若不对实时交通信息进行准确把握,将会严重影响绿波交通的实施效果(例如出现“二次停车”或绿灯信号浪费等现象)。
对于此问题,交管中心可以在图2中所示位置处布设电子眼或是感应线圈,对各车道内的车辆数进行实时监测。
对于qp方向,监测仪1对qp交叉口之间出发的车辆进行监测,监测仪2则可以感应从交叉口q驶来的车辆数量。
同理,pq方向也是一样。
这样设置监测仪可以更精准的监测实时交通量与车速。
3.2信号协调控制在交叉口数量不多且为干线(即非区域)协调控制的情况下,可采用简单的集中式控制系统。
即一台中心计算机直接控制每个信号控制机。
中央计算机把控制指令直接传递到控制机,这样每个交叉口只需要一个标准的信号控制机和接口单元,不需要执行任何软件的功能[2]。
具体的流程如图3所示。
4结语在实际操作的过程中,此方法不可能保证车辆到达所有交叉口时都不会遭遇红灯。
例如:对于(1)在两个相邻交叉口之间出发的车辆;(2)在某交叉口转弯驶入(驶出)主干道的车辆。
但是,至少可以做到让一直沿城市主干道行驶的直行车辆尽量减少遭遇红灯的次数,从而减少大量车辆的时间延误损失,这对于控制城市主干道的交通流量,提高交通运行效率来说具有重要的意义。
正如上文所述,此方法的有效实施需要一定的前提条件,若交叉口出现过饱和情况(例如高峰时段),则会严重影响绿波交通的实施效果。
1.1 传统双向绿波设计方法主要以虎门镇连升路上H 、I 、J 三个相邻交叉口为例,介绍数解法的具体计算过程。
虎门镇连升路上有H 、I 、J 三个相邻交叉口,H 、I 交叉口之间的间距为340m ,I 、J 交叉口之间的间距为636m ,根据交叉口的交通流信息及车道划分确定了各个交叉口的周期时长分别为85=H C s ,90=I C s ,90=J C s ,各个干线协调相位的绿信比分别为35.0=H λ,33.0=I λ,33.0=J λ,带速为s m v /1.11=(40h km /)。
解:最关键的周期是90s(1)计算a 列首先计算Vc/2=11*90/2=495m (取有效数字49)。
这就是说,相距490m 信号的相位差,正好相当于交互式协调系统的相位差(错半个周期);相距980m 的信号,正好是同步式协调(错一个周期)。
以H 为起始信号,则其下游同H 相距2/vC 、vC 、23/vC ……处即为正好能组成交互式协调或同步式协调的“理想信号”位置。
考察下游各实际信号位置同各理想信号位置错移的距离,显然,此错移距离越小则信号协调效果越好。
然后,将2/vC 的数值在实际允许的范围内变动,逐一计算寻求协调效果最好的各理想信号的位置,以求得实际信号间协调效果最好的双向相位差。
以49±10作为最适当的2/vC 的变动范围,即39~59,将此范围填入表8-1中的a 列内,a 列数字即为假定理想信号的间距。
-表8-1 数解法确定信号相位差(2)计算a列内各行画一横轴,按比例标上各个H~J交叉口及其间距;例如HI之间标34(相当于340m),IJ间标上64,等等。
以表8-1中的a列数值为理想信号位置的距离间隔,在图8-3中,从H 点出发向右画等距离的折线a。
例如a=39时,、b、c'39。
cab'cb=d==从图8-3中查出各交叉口与前一个理想信号位置的距离间隔,填入表8-1中的相应位置。
干线绿波控制方案是一种在道路交通中,由交通控制系统控制红、绿灯,来保证高速公路安全、高效的绿波通行措施。
绿波控制方案的制作过程非常复杂,要求具有专业的知识。
首先,要对道路网络进行详细测绘,收集道路上的各种信息,如路口、拐弯、单行道、双行道、交通灯等,对道路的宽度、长度、车流量、最大限速等进行统计,为绿波控制方案的制定提供参考数据。
其次,根据道路的信息,计算出合理的绿波控制时间,可以采用系统模拟的方法,从而得出最优的绿波控制方案。
第三,将模拟的绿波控制方案实施到实际道路上,要求对路口的灯柱、控制系统等都需要进行配置,使其与绿波控制方案相契合,以保证绿波控制方案的正常工作。
此外,要不断收集实际道路上的车辆、行人等信息,进行动态监测,以便及时调整绿波控制方案,保证道路交通的安全性和有效性。
最后,要对绿波控制方案的实施进行定期检查,检查绿波控制方案是否正常工作,并且及时根据道路实际情况进行调整,使绿波控制方案更加完善。
以上就是制作干线绿波控制方案的基本过程,它是一个复杂的过程,需要具备专业的知识和经验,才能确保绿波控制方案的有效性和安全性。
城市干道交通信号双向绿波控制设计方法
【摘要】城市干道是疏解城市交通流的交通动脉,通过信号灯配时设计提高干道通行速度、减少车辆停车延误,对城区治堵保畅具有重要意义。
双向绿波协调控制技术是能够有效提高道路整体通行能力的信号控制技术。
本文针对复杂城市交通环境中经常采用的非对称放行方式下的干道双向绿波协调控制要求,提出基于MATLAB图解法的续进式双向绿波设计方法,通过合理相位设计,结合单路口信号配时需求,设计不同时段的双向绿波协调控制方案。
【关键词】协调控制;双向绿波;图解法
随着社会经济的发展,城市交通压力越来越大,城市交通拥堵已严重影响城市的可持续发展。
治理城市交通拥堵是一个系统性工程,一方面需要通过新建道路、打通断头路等方式来提高城市路网的交通流总体承载容量;另一方面也可以通过科学的交通组织和交通控制来挖掘现有的道路通行潜力,提升交通运行效率。
交通信号控制是控制城市交通的重要方式,科学合理的信号相位和配时设计不仅可以提高单个路口的通行效率,同时也可通过信号灯联网协调控制,使车辆在道路行驶时得到连续的绿灯信号,从而在信号“绿波”状态下畅通地通过大量交叉口,这种方法称为信号“绿波”技术。
一、交通信号双向绿波设计方法研究
交通信号绿波控制通常分为单向绿波控制和双向绿波控制两种。
单向绿波控制只能保证一个方向的车流一路绿灯通行,而另一个方向遇到红灯概率反而提高。
这种单向绿波较适合单行交通组织道路或潮汐流明显的路段,而真正能提高道路整体通行能力的需要采用双向绿波技术。
目前,设计双向绿波协调控制的常用方法有数解法、图解法、Maxband法以及Multiband法等。
其中,数解法是通过数值计算的方法,寻求最小偏移绿信比,求解协调控制配时参数;图解法是通过作图的方法,确定协调控制系统的公共信号周期与相位差;Maxband法和Multiband法均是通过建立绿波带宽度的线性规划模型,利用混合整数线性规划方法实现信号配时参数的优化求解。
上述方法主要适用干道进口直行相位采用对称放行方式的干道交叉口群,而对于采用非对称放行相位(单放相位)的干道双向绿波协调控制,往往不能达到实际的设计要求。
与进口对称放行方式相比,非对称放行方式可以最大限度地均衡各流向车道的利用率、饱和度与停车延误,能够利用左直合用车道实时调整直行流向与左转流向的通行能力,以适应不同流向的实时交通需求,对于交叉口间距参差不齐的城市干道交通条件具有较强的适应性。
因城市交叉口间距参差不齐、部分路口非机动车出行比例较大等特点,结合MATLAB图解法,能对绿波协调控制系统的相位差方案和相位方案进行同步设计,且能根据不同路口情况进行灵活设计等优点,基于MATLAB图解法的续进式双向绿波设计技术,合理运用单放相位、相位迟开(或早闭)、行人二次过街、
双周期等,综合考虑机动车、非机动车、行人交通需求,结合现状路口信号配时情况,设计不同时段(如早高峰、晚高峰和平峰等)的双向绿波协调控制方案。
二、基于MATLAB图解法设计案例
(一)现状交通调查及初始参数确定
对双向协调道路沿线各交叉口和路段进行详细交通调查,主要包括交通信号控制现状、道路现状、交叉口间距、路段车速、流量(路段和交叉口)、行人和非机动车干扰情况等。
在此基础上,选择交通需求最大的路口作为关键交叉口,根据关键交叉口相关交通参数计算并确定双向绿波公共周期,如下式:其中为公共周期,为路口i的信号损失时间,为路口i的流量比总和,n为交叉口数量。
在满足各方向机动车、行人、非机动车的最低通行需求的前提下初始化各路口绿信比。
结合路段实际车速和限速情况确定双向绿波带速,选择重要交通流方向作为主协调方向(正向)。
(二)从起点做正向绿波带
(三)从终点做反向绿波带
从反向最后一个交叉口出发,作反向绿波带且与正向绿波带相交于关键交叉口(通过双向共享绿灯时间最大限度减少关键交叉口相交道路的影响)。
从图2可以看出,尽管正向已实现单向绿波,但反向尚未实现协调,双向绿波设计的目标是使正向和方向的绿灯时间最终都处于绿波带范围内。
(四)反向调整相位差和绿信比
依次调整反向相邻路口间的相位差,使各路口反向绿灯尽量位于绿波带范围内,对于低流量的两相位路口可根据情况采用双周期,对于局部带宽较窄的路口可适当增加绿灯时间以扩大带宽。
(五)优化相位方案
针对部分路口存在车队到达前的绿灯空放及部分路口有较多绿灯时间处于绿波带范围外造成局部不协调等问题,需要通过灵活运用单放相位、相位迟开(或早闭)等技术对相位方案进行优化。
(六)优化相位差方案
针对部分路口在绿波车队到达之前存在排队会影响绿波通行效果的问题,可适当减少相位差以清空路口排队长队
三、双向绿波实施要素
客观上讲,并非所有的道路都可采用双向绿波设计技术。
在实际双向绿波的设计与实施中,需要综合考虑各种因素的影响,在设计前需要对干道双向绿波的适用性进行合理分析,在具体设计时需要对相位方案、相位差方案、信号配时方案等进行科学设计,在实施过程中需要做好有效地交通组织保障措施。
(一)双向绿波适用性条件
1、交叉口相邻间距不宜过大,最长不超过800米,否则会降低车队间的离散程度,不易形成连续车队;
2、双向绿波在中等流量情况下(40%-80%饱和流量)可获得较为理想的效果,进行绿波协调的干道交叉口交通需求均不能过饱和,饱和度一般不超过0.9;
3、单向机动车车道数大于等于2,否则难以保证车队以统一的绿波带速前进;
4、非机动车和行人对机动车的干扰较小,干道协调的相邻交叉口间不宜设置斑马线;
5、各交叉口周期时长(独立运行时)差距不宜过大,若个别交叉口信号周期过小可以考虑双周期绿波协调;
6、交叉口个数超过10个的情况下,建议分多个子区进行绿波协调,且子区个数不宜过多。
(二)双向绿波设计考虑因素
1、各相位绿灯时间必须保证满足各方向机动车、行人、非机动车的最低通行需求,充分考虑非机动车和行人等的影响;
2、双向车流不平衡的交叉口需考虑采用非对称的单放相位,在采用单放相位时要充分考虑相位的连续性,尽量避免二次启动使协调相位通行车流连续,降低车队间离散程度;
3、在满足双向绿波设计条件情况下,尽量减少相位数量,避免相位时间损失;
4、需根据交叉口交通流变化的时变特征,按照高峰和平峰流量流向的变化特点,设计多个时段多套(至少2套)信号控制方案;
5、信号周期应考虑车辆延误的均衡性,不易太长,一般高峰期周期最长时间一般不超过180秒,通常平峰时段周期最长时间一般不超过140秒;
6、尽量保证绿波带落在各路口绿灯起点,若部分路口有排队车辆需提前启动清空,则适当减小相位差。
(三)双向绿波设计实施
1、大路口尽量有专用左转相位用于控制非机动车的左转且安装非机动车灯,如果没有专用左转相位应增加禁止非机动车左转标志,建议其二次过街;
2、设置单放相位的路口视情况擦除左弯待转区;
3、有条件的路口要设置行人2次过街,以降低行人等待时间。
4、在干道交叉口相交方向转向流量较大路口的上游进行交通组织,分流部分转向流量;
5、在路段流量增加并接近饱和情况下(饱和度超过0.9),双向绿波应视情况降级为单向绿波;
6、在条件具备的情况下,在双向绿波带的起点设置动态诱导屏,在各交叉口前方设置诱导标志,引导驾驶员按带速有序通行;
7、双向绿波方案运行一段时间后或交通流量发生较大变化后,需对其运行效果进行跟踪评价并再优化,以寻求最佳绿波效果。
