MC34063的典型应用

MC34063 PDFMC34063 PDF|MC34063 中文资料PDF及MC34063应用电路类别：网文精粹阅读：2125MC34063PDF|MC34063中文资料PDF及MC34063应用正文内容：1. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路、3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路3.5 MC34063升压变换器电路MC34063芯片设计的计算公式及应用讲解在论坛经常看到有人在应用MC34063的时候会遇到这样那样的问题，特别的电路中的参数计算上很是不太明了，我会陆续贴上一些相关的计算公式及相关应用数据，欢迎大家参与讨论。

外围元件标称含义和它们取值的计算公式：Vout(输出电压)＝1.25V（１＋R1／R2 ）Ct( 定时电容)：决定内部工作频率。

Ct=0.000 004*Ton(工作频率）Ipk=2*Iomax*T/toffRsc( 限流电阻)：决定输出电流。

Rsc＝0.33／IpkLmin (电感)：Lmin＝(Vimin－Vces)*Ton/ IpkCo(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）固定值参数：ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vces=1.0VVimin:输入电压范围的最小值Vf=1.2V 快速开关二极管正向压降在实际应用中的注意：1、快速开关二极管可以选用IN4148，在要求高效率的场合必须使用IN5819(贴片为SS14)；2、34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作；3、输出功率达不到要求的时候，比如＞1A时，可以通过外接扩功率管的方法扩大输出电流，三极管、双极型或MOS管均可，一般的芯片PDF 资料上都会有典型扩流电路介绍；。

都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。

34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

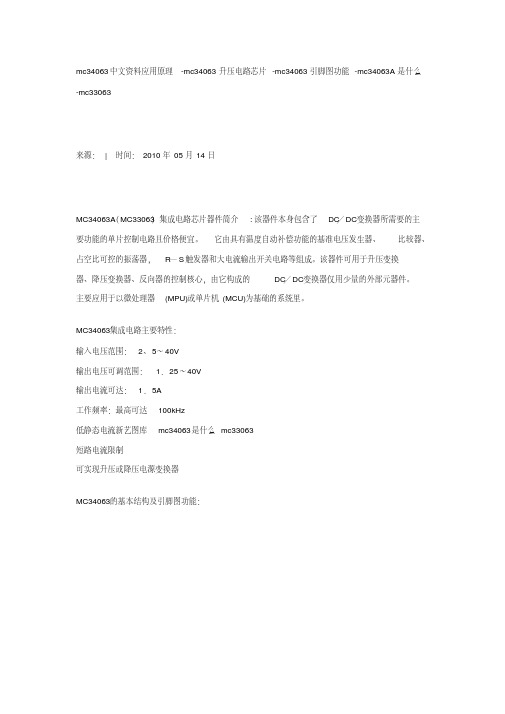

mc34063中文资料应用原理-mc34063升压电路芯片-mc34063引脚图功能-mc34063A是什么-mc33063来源： | 时间：2010年05月14日MC34063A（MC33063）集成电路芯片器件简介:该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流新艺图库mc34063是什么mc33063短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：图1MC34063 计算器1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；新艺图库3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；838电子5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；838电子7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

图2 电压逆变器图3 降压转换器图4 NPN三极管扩流升压转换器图5 NPN三极管扩流降压转换器图6 升压转换器主要参数：项目条件参数单位Power Supply Voltage 电源电压VCC 40 Vdc Comparator Input Voltage Range 比较器输入电压范围VIR 0.3-+40 Vdc Switch Collector Voltage 集电极电压开关VC(switch) 40 Vdc Switch Emitter Voltage (VPin 1 = 40 V) 发射极电压开关 VE(switch) 40 Vdc Switch Collector to Emitter Voltage 开关电压集电极到发VCE(switch) 40 Vdc 射极Driver Collector Voltage 驱动集电极电压VC(driver) 40 Vdc Driver Collector Current (Note 1) 驱动集电极电流IC(driver) 100 mA Switch Current 开关电流ISW 1.5 A Operating Junction Temperature工作结温TJ +150 ℃Operating Ambient Temperature Range操作环境温度范围TA MC34063A 0-70℃MC33063AV 40-125 MC33063A 40-85Storage Temperature Range 储存温度范围Tstg 65-150 ℃MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。

mc34063中文资料应用原理-mc34063升压电路芯片-mc34063引脚图功能-mc34063A是什么-mc33063来源： | 时间：2010年05月14日MC34063A（MC33063）集成电路芯片器件简介:该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流新艺图库mc34063是什么mc33063短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：图1MC34063 计算器1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；新艺图库3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；838电子5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；838电子7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

图2 电压逆变器图3 降压转换器图4 NPN三极管扩流升压转换器图5 NPN三极管扩流降压转换器图6 升压转换器主要参数：项目条件参数单位Power Supply Voltage 电源电压VCC 40 Vdc Comparator Input Voltage Range 比较器输入电压范围VIR 0.3-+40 Vdc Switch Collector Voltage 集电极电压开关VC(switch) 40 Vdc Switch Emitter Voltage (VPin 1 = 40 V) 发射极电压开关 VE(switch) 40 Vdc Switch Collector to Emitter Voltage 开关电压集电极到发VCE(switch) 40 Vdc 射极Driver Collector Voltage 驱动集电极电压VC(driver) 40 Vdc Driver Collector Current (Note 1) 驱动集电极电流IC(driver) 100 mA Switch Current 开关电流ISW 1.5 AOperating Junction Temperature工作结温TJ +150 ℃Operating Ambient Temperature Range操作环境温度范围TA MC34063A 0-70℃MC33063AV 40-125 MC33063A 40-85Storage Temperature Range 储存温度范围Tstg 65-150 ℃MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。

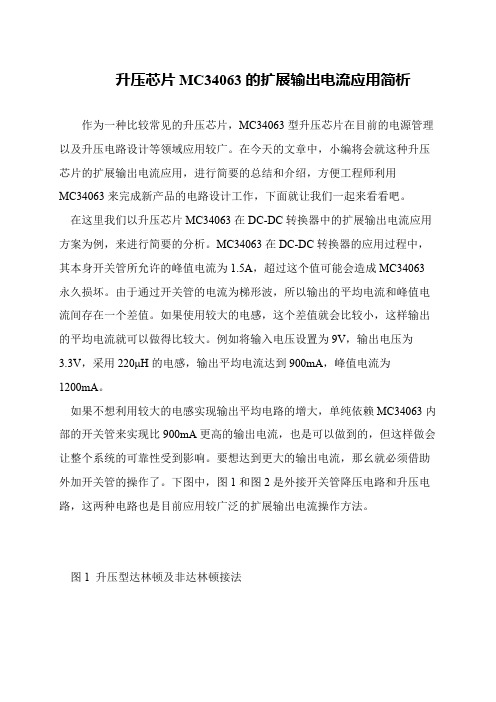

升压芯片MC34063的扩展输出电流应用简析
作为一种比较常见的升压芯片，MC34063型升压芯片在目前的电源管理以及升压电路设计等领域应用较广。

在今天的文章中，小编将会就这种升压芯片的扩展输出电流应用，进行简要的总结和介绍，方便工程师利用
MC34063来完成新产品的电路设计工作，下面就让我们一起来看看吧。

 在这里我们以升压芯片MC34063在DC-DC转换器中的扩展输出电流应用方案为例，来进行简要的分析。

MC34063在DC-DC转换器的应用过程中，其本身开关管所允许的峰值电流为1.5A，超过这个值可能会造成MC34063永久损坏。

由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。

如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。

例如将输入电压设置为9V，输出电压为
3.3V，采用220μH的电感，输出平均电流达到900mA，峰值电流为
1200mA。

 如果不想利用较大的电感实现输出平均电路的增大，单纯依赖MC34063内部的开关管来实现比900mA更高的输出电流，也是可以做到的，但这样做会让整个系统的可靠性受到影响。

要想达到更大的输出电流，那幺就必须借助外加开关管的操作了。

下图中，图1和图2是外接开关管降压电路和升压电路，这两种电路也是目前应用较广泛的扩展输出电流操作方法。

 图1 升压型达林顿及非达林顿接法。

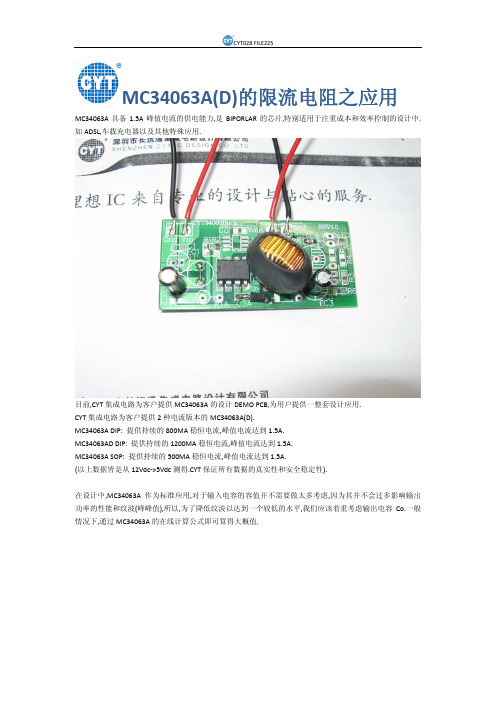

MC34063A(D)的限流电阻之应用 MC34063A具备1.5A峰值电流的供电能力,是BIPORLAR的芯片,特别适用于注重成本和效率控制的设计中.如ADSL,车载充电器以及其他特殊应用.目前,CYT集成电路为客户提供MC34063A的设计DEMO PCB,为用户提供一整套设计应用.CYT集成电路为客户提供2种电流版本的MC34063A(D).MC34063A DIP: 提供持续的800MA稳恒电流,峰值电流达到1.5A.MC34063AD DIP: 提供持续的1200MA稳恒电流,峰值电流达到1.5A.MC34063A SOP: 提供持续的500MA稳恒电流,峰值电流达到1.5A.(以上数据皆是从12Vdc‐>5Vdc测得.CYT保证所有数据的真实性和安全稳定性).在设计中,MC34063A作为标准应用,对于输入电容的容值并不需要做太多考虑,因为其并不会过多影响输出功率的性能和纹波(峰峰值),所以,为了降低纹波以达到一个较低的水平,我们应该着重考虑输出电容Co.一般情况下,通过MC34063A的在线计算公式即可算得大概值.Rsc是用作电路的限流电阻,从规格书页面可以看到: MC34063A通过内部一个比较器,来监测”pin6与pin7”的压差,是否达到一个上限值(300MV),来判断MC34063A进行限流工作.例如,客户需要输出500MA,则通过峰值计算,这个限流电阻值为0.3欧姆.当客户需要输出1000MA,则通过峰值计算公式,这个限流电阻值为0.15欧姆.这个计算公式为在线计算,能够自动的为用户匹配好标准的原理图,点击下面链接将进入计算页面:MC34063A 元器件参数值在线计算器对于稳恒的供电电流值,则需要考虑到CYT为你提供的是标准电流的MC34063A还是极大电流的MC34063AD.(后者在行业内具备领先水平).更多应用信息请浏览: 。

MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。

该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。

MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。

mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。

该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。

其中，输出电压U。

=1.25（1+R2/R1）由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

若R1、R2阻值稳定，U。

亦稳定。

2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。

当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。

，达到自动控制U。

稳定的作用。

3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。

4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。

5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。

MC34063芯片原理与应用技巧(车充)1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器。

它能使用很少的外接元件构成开关式升压变换器、降压变换器和电源反向器。

特点：价格廉价0.2元,电路简单,且效率满足一般要求*能在3-40V的输入电压下工作； *低静态电流；*电流限制；*输出电压可调*输出开关电流峰值可达1.5A〔平均0.8A〕〔无外接三极管时〕*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡。

充电和放电电流都是恒定的，振荡频率仅取决于③脚外接的定时电容。

与门的C 输入端在定时电容充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器定时电容〔③脚上〕在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC〔即6脚〕和7 脚之间安全电阻〔Rsc〕上的压降来实现，当检测到电阻上的电压降接近超过0.3V 时，电流限制电路开始工作，这时通过CT 管脚(3 脚) 对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

如⑧②两脚直接连到电源的正负极上，那么， T2上将承受很高的压降：为防T2因承压→发热过大，应在⑧或②外接电阻|电感等负载★。

线性稳压电源效率低，通常不适合于大电流或输入、输出压差大的情况。

开关电源的效率相对较高，按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

MC34063属于低成本斩波型硬开关。

有一个车用充电器〔车充〕，芯片是MC34063，MicroUSB接口。

MC340631. MC34063实现的低端车充方案优点:：低成本，接驳灵活缺点：(1) 可靠性差，功能单一；没有过温度保护，短路保护等安全性措施；(2) 输出虽然是直流电压，但控制输出恒流充电电流的方式为电流峰值限制，精度不够高；(3) 由于34063开关电流PWM+PFM模式〔PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出〕，其车充方案输出电压纹波较大，不够纯洁；输出电流能力也非常有限；〔常见于300ma~600ma之间的低端车充方案中〕2. MC34063应用电路图：2.1 MC34063基本降压变换器电路〔图中安全电阻Rsc=0.3Ω故电流峰值被限在0.3V/0.3Ω=1A，设50%占空比，则平均0.5A★〕。

M C的典型应用Work hard in everything, everything follows fate!34063是一种低成本的DC-DC变换实现方案;它可以实现降压、升压与电压反转应用;其电路简单、成本低廉、效率高、温升低;这些电路被广泛应用..电路的核心元件是MC34063;它是一种单片双极型线性集成电路;专用于直流-直流变换器控制部分;片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器驱动器和大电流输出开关;能输出1.5A的开关电流..它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器..MC34063的内部电路原理框图如图一所示..MC34063具有以下特点：1、能在3-40V的输入电压下工作..2、带有短路电流限制功能..3、低静态工作电流..4、输出开关电流可达1.5A无外接三极管..5、输出电压可调..6、工作振荡频率从100HZ至100KHZ..7、可构成升压降压或反向电源变换器由于内置有大电流的电源开关;MC34063能够控制的开关电流达到1.5A;内部线路包含有参考电压源、振荡器、转换器、逻辑控制线路和开关晶体管..参考电压源是温度补偿的带隙基准源;振荡器的振荡频率由3脚的外接定时电容决定;开关晶体管由比较器的反向输入端和与振荡器相连的逻辑控制线路置成ON;并由与振荡器输出同步的下一个脉冲置成OFF..典型应用：图二是进行降压式的DC-DC转换应用..其输出电压值可通过改变R4、R5电阻值来进行调整;其输出电压符合以下公式：Vout=1+R4/R51.25V电路中限流电阻取值为0.15Ω;因此输入电流被限流在0.3V/0.15Ω=2A..改变限流电阻即可改变限流值..注：下同输出功率达不到要求的时候;比如＞250～300mA时;可以通过外接扩功率管的方法扩大电流;双极型或MOS型扩流管均可;计算公式和其他参数及其含义详见最下部详细介绍即可..图三是进行升压式的DC-DC转换应用..其输出电压值也是通过改变R4、R5电阻值来进行调整;其输出电压符合以下公式：Vout=1+R4/R51.25V..图四是反转式的DC-DC转换应用..其输出电压值也是通过改变R2、R3电阻值来进行调整;其输出电压符合以下公式：Vout=1+R3/R21.25V.电路中限流电阻取值为0.3Ω;因此输入电流被限流在0.3V/0.3Ω=1A..这里插入对1.5A电流的理解：34063工作时Ton是固定;即固定导通频率工作.它们由34063内部恒流源对Ct充放电流决定;由参数表数据可知;OSC充电电流Ichg=31uA典型;放电电流Idischg=190uA典型;Ct振荡幅值Vosc=0.5V;可以估算出Ton=0.5V/31uA·Ct=1.61E4·Ct;Toff=0.5V/190uA·Ct=2.63E3·Ct;也可以估算出工作占空比Dw=0.86..在输出负载变化时;经反馈会调节Toff;负载变大时;Toff变小;Ton/Toff变小..负载变时小;Toff变大;Ton/Toff变大..同理;负载不变化;输入电源电压变化Ton/Toff也变化..电压降低;Toff变大;Ton/Toff变小;反之..而产生上述变化时;不变的是Ton;产生变化的是Toff及Ton/Toff..7脚所监测的通常是给储能电感L充电的三角波或梯形波;该电流随时间而增大.当7脚电压低于阈值时;完全不影响整个电源的工作;一旦大于0.3V时;34063内部电路立刻加大对Ct充电的电流;使本周期的Ton尽快结束;而进入Toff阶段.看上去这一周期的占空比是变化了;但这一变化并不是由输出反馈电压控制的;所以不能理解为占空比控制.限流是非正常工况;限流可能会使输出性能变坏;电源设计时应尽量避免.34063的数据手册里提到;最大输出电流1.5A;我不是太清楚这是一个什么概念;是否是一个限制值呢;就是说流经RSC的电流一旦大于这个值;34063工作状态不稳定呢还是外接电路上的电感会达到饱和呢.储能电感在34063导通关断开关管的过程中的工作状态又会是什么样的呢;提供一个稳定的连续的输出么还有电感饱和时的状态应该是什么样的;通过观察那里的波形呢.34063的1.5A;是说IC内部开关管能承受的最大电流而Rsc上反映的电流是设计时的限制电流如果限制电流大于开关管能承受的最大电流;就有损坏开关管的可能;包括扩流管如果限制电流小于开关管能承受的最大电流;就是一种资源浪费自己的理解：开关管能承受的最大电流是1.5A;而Ipk=2Io;所以如果需要的输出电流大于750mA时;就要加功率管了..下表摘自datasheet..说明Q2是驱动管;Q1是开关管..AN920-D中Iout=Ipk/2=Ic+Id;参考下图第3个波形;IC---Q1的电流平均值;ID---续流二极管电流平均值;Ipk---峰值电流..耗散功率：Pd=1.25W；Pd=Pin-Pout;根据转换效率来计算;Pd不得大于1.25W..采用功率管扩大电流方法。
