RS-232串口连接线制作方法Post By:2010-2-11 14:11:00 [只看该作者]RS-232串口连接线制作方法RS232接口就是串口,电脑机箱后方的9芯插座,旁边一般有"|O|O|" 样标识。
在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头:泛指所有针式的接头。
母头:泛指所有插槽式的接头。
所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。
25针串口功能一览针脚功能 2 发送数据(TXD) 3 接收数据(RXD) 4 发送请求(RTS)5 发送清除(CTS)6 数据准备好(DSR)7 信号地(GND)8 载波检测(DCD)20 数据终端准备好(DTR)22 振铃指示(RI)9针串口功能一览表针脚功能1 载波检测(DCD) 2 接收数据(RXD) 3 发送数据(TXD)4 数据终端准备好(DTR)5 信号地(GND)6 数据准备好(DSR)7 发送请求(RTS)8 发送清除(CTS)9 振铃指示(RI)串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种(9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线)这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头9针母头2 ——3 3 —— 24 —— 65 —— 56 —— 47 ——8 8 ——725针对25针串口连接25针母头25针母头2 ——3 3 —— 24 ——5 5 —— 46 ——207 ——7 20 —— 69针对25针串口连接9针母头25针母头2 —— 23 —— 34 —— 65 ——76 ——207 —— 58 —— 4串口转接线这种转接线适用于9针串口和25针串口的转换。
目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(<12m),可以用电缆线直接连接标准RS232端口(RS422、RS485较远),若距离较远,需附加调制解调器(MODEM)。
最为简单且常用的是三线制接法,即地、接收数据和发送数据三脚相连,本文只涉及到最为基本的接法,且直接用RS232相连。
1、DB9和DB25的常用信号脚说明2、RS232C串口通信接线方法(三线制)首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口,均是2与3直接相连;两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜。
3、串口调试中要注意的几点:不同编码机制不能混接,如RS232C不能直接与RS422接口相连,市面上专门的各种转换器卖,必须通过转换器才能连接;线路焊接要牢固,不然程序没问题,却因为接线问题误事;串口调试时,准备一个好用的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏。
RS232C标准串口接线方法(第二版)检验仪器与微机的通讯主要是以RS232C标准接口为主,而串口的接线方法也有一定的标准,在此谈谈几种常用的串口接法,仅作参考:一、标准接法1、9对9(包括9针对9孔,9孔对9孔,9针对9针):说明:以下的孔、针指串口线两端的串口,不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25(包括9孔对25孔,9孔对25针)2-------------3(备注:2、3有可能不交换)3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知,下面列举几种常见的特殊接法(每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库):1、9孔对9针(H100尿液分析仪)2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔,一一对应,全接。

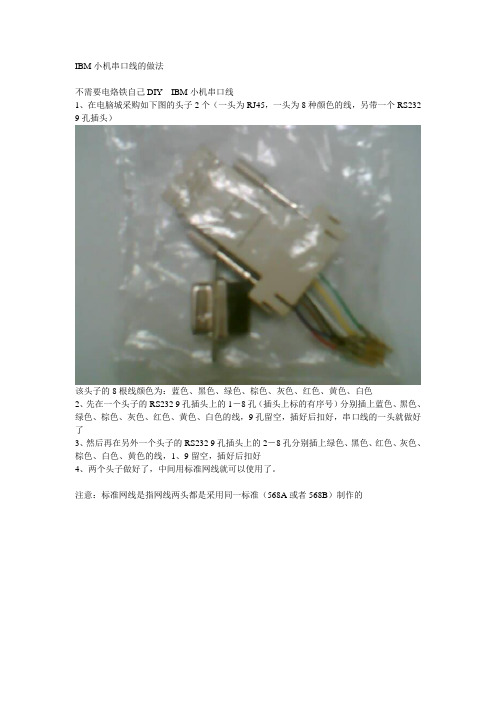

不需要电烙铁自己DIY IBM小机串口线1、在电脑城采购如下图的头子2个(一头为RJ45,一头为8种颜色的线,另带一个RS232 9孔插头)该头子的8根线颜色为:蓝色、黑色、绿色、棕色、灰色、红色、黄色、白色2、先在一个头子的RS232 9孔插头上的1-8孔(插头上标的有序号)分别插上蓝色、黑色、绿色、棕色、灰色、红色、黄色、白色的线,9孔留空,插好后扣好,串口线的一头就做好了3、然后再在另外一个头子的RS232 9孔插头上的2-8孔分别插上绿色、黑色、红色、灰色、棕色、白色、黄色的线,1、9留空,插好后扣好4、两个头子做好了,中间用标准网线就可以使用了。
注意:标准网线是指网线两头都是采用同一标准(568A或者568B)制作的___________________________| 上9口| 下9口||____________|____________|| | ||_____1______|____N/A_____|| | ||_____2______|_____3______|| | ||_____3______|_____2______|| | ||_____4______|_____6______|| | ||_____5______|_____5______|| | ||_____6______|_____4______|| | ||_____7______|_____8______|| | ||_____8______|_____7______|| | ||_____9______|____N/A_____|一下是最正规的串口线做法RS232 NULL MODEM:25针对25针:2、3交叉,4、5交叉,6、8接对端20,7直连。
9孔对9孔:2、3交叉;7、8交叉;1、6都接对端4;5直连。
D9转D25的线序是:3 --- 22 --- 37 --- 48 --- 56 --- 65 --- 71 --- 84 --- 209 --- 22我们使用笔记本连接IBM的机器,通常使用的是9帧的串口线。

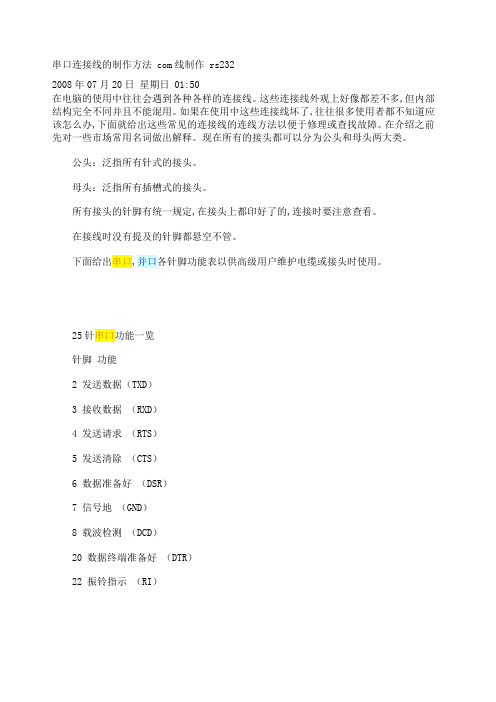

串口连接线的制作方法 com线制作 rs2322008年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头:泛指所有针式的接头。
母头:泛指所有插槽式的接头。
所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。
25针串口功能一览针脚功能2 发送数据(TXD)3 接收数据(RXD)4 发送请求(RTS)5 发送清除(CTS)6 数据准备好(DSR)7 信号地(GND)8 载波检测(DCD)20 数据终端准备好(DTR)22 振铃指示(RI)9针串口功能一览表针脚功能1 载波检测(DCD)2 接收数据(RXD)3 发送数据(TXD)4 数据终端准备好(DTR)5 信号地(GND)6 数据准备好(DSR)7 发送请求(RTS)8 发送清除(CTS)9 振铃指示(RI)串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种(9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线)这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头 9针母头2 —— 33 —— 24 —— 66 —— 47 —— 88 —— 725针对25针串口连接25针母头 25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头 25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 5串口转接线这种转接线适用于9针串口和25针串口的转换。

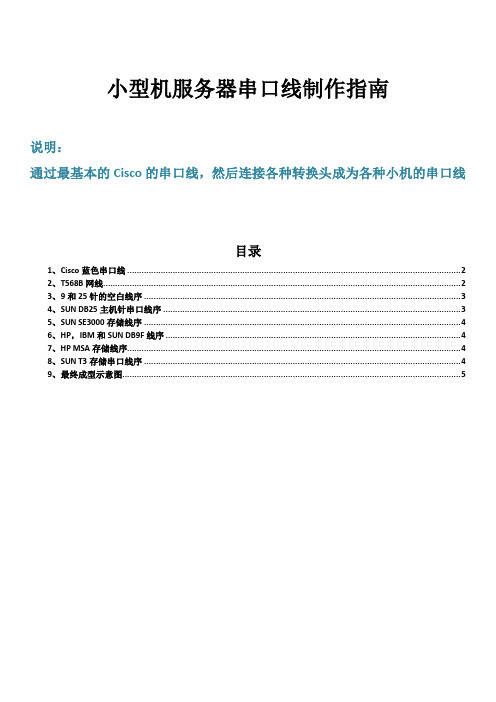

小型机服务器串口线制作指南说明:通过最基本的Cisco的串口线,然后连接各种转换头成为各种小机的串口线目录1、Cisco蓝色串口线 (2)2、T568B网线 (2)3、9和25针的空白线序 (3)4、SUN DB25主机针串口线序 (3)5、SUN SE3000存储线序 (4)6、HP,IBM和SUN DB9F线序 (4)7、HP MSA存储线序 (4)8、SUN T3存储串口线序 (4)9、最终成型示意图 (5)1、Cisco蓝色串口线(这种线直接去电脑市场买)PN号:72-33832、T568B网线(可以买可以自己做)3、9和25针的空白线序(电脑市场买,DB25只需要公头,DB9公头和母头都需要)下图是DB25公头示意图,DB9也是一样的RJ45 RJ451 白2 褐3 黄4 绿5 红6 黑7 橙8 蓝4、SUN DB25主机针串口线序(把空白头对应颜色的线插到对应数字的孔内,DB25公头)1------绿2------黑3------黄4------白5------蓝6------橙7------红20------褐5、SUN SE3000存储线序(把空白头对应颜色的线插到对应数字的孔内,DB9公头)1------褐2------黄3------黑4------橙5------红7------蓝8------白6、HP,IBM和SUN DB9F线序(把空白头对应颜色的线插到对应数字的孔内,据反映部分IBM主机不能用,HP的没问题,DB9母头)1------无2------黄3------黑4------橙5------红,绿6------褐7------蓝8------白7、HP MSA存储线序9针RJ-45Z端2------------------23------------------95------------------48、SUN T3存储串口线序(一头是RJ45,一头是RJ11)RJ45 568BRJ11 1-蓝,5-绿,6-绿白9、最终成型示意图SUN DB25主机串口线SUN T3串口线。
RS232通信线制作1.确定通信线的类型:RS232通信线有两种类型,分别为直接线和交叉线。
直接线用于将计算机的发送引脚连接到外部设备的接收引脚,同时将计算机的接收引脚连接到外部设备的发送引脚。
交叉线则相反,将计算机的发送引脚连接到外部设备的发送引脚,将计算机的接收引脚连接到外部设备的接收引脚。
确定所需的通信线类型后,可以继续下一步。
2.准备所需的材料和工具:制作RS232通信线需要一对DB9串口连接器,一根RS232线材,剥线钳,一个测试仪器(如数字万用表),焊锡和焊锡锤。
3.连接线材和DB9连接器:打开RS232线材,并根据所需的通信线类型,将线材的一端连接到DB9连接器的相应引脚上。
具体来说,将信号引脚连接到螺丝接口上,将地线引脚连接到金属接口上。
然后用剥线钳剥开线材的另一端,以便将其连接到另一个DB9连接器上。
4.焊接连接器:通过使用焊锡和焊锡锤,将线材固定到DB9连接器上。
确保焊接过程中不要让焊锡触碰到其他引脚或连接器上的部件。
5.测试连接器:使用测试仪器检查RS232通信线的连接是否正确。
确保每个引脚都与正确的线材连接,没有短路或断路。
如果测试结果不正确,检查焊接是否正确,并重新焊接线材。
6.终端连接:完成连接器的焊接和测试后,RS232通信线已准备好使用。
将其中一个连接器插入计算机的串行端口,将另一个连接器插入外部设备的串行端口。
注意事项:1.在焊接过程中,务必小心操作,并遵守安全操作。
焊接时要佩戴适当的安全手套和护目镜,以防止受伤。
2.在制作RS232通信线之前,确保详细阅读相关的RS232通信协议和设备的规格说明书。
3.熟悉DB9连接器的引脚说明,确保正确连接线材。
4.在测试连接器之前,确保测试仪器正常工作,并正确连接到连接器的引脚上。
总结:制作RS232通信线需要一定的技术和专业知识。
遵循正确的步骤,并小心操作,可以确保制作出可靠和有效的RS232通信线。
如果缺乏必要的技术知识,建议请专业人士代为制作,以确保通信线的质量和性能。
串口连接线的制作方法 com线制作 rs2322008年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。
如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。
在介绍之前先对一些市场常用名词做出解释。
现在所有的接头都可以分为公头和母头两大类。
公头:泛指所有针式的接头。
母头:泛指所有插槽式的接头。
所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。
25针串口功能一览针脚功能2 发送数据(TXD)3 接收数据(RXD)4 发送请求(RTS)5 发送清除(CTS)6 数据准备好(DSR)7 信号地(GND)8 载波检测(DCD)20 数据终端准备好(DTR)22 振铃指示(RI)9针串口功能一览表针脚功能1 载波检测(DCD)2 接收数据(RXD)3 发送数据(TXD)4 数据终端准备好(DTR)5 信号地(GND)6 数据准备好(DSR)7 发送请求(RTS)8 发送清除(CTS)9 振铃指示(RI)串口联机线的连接方法串口联机线主要用于直接把两台电脑的com口连接。
比较早一点的AT架构的电脑的串口有为9针,和25针两种,现在的ATX架构的电脑两个串口全部是9针。
于是联机线就分为3种(9针对9针串口联机线,9针对25针串口联机线,25针对25针串口联机线)这些直接电缆连接线可以互换的连线方法如下表:串口连机线一览9针对9针串口连接9针母头 9针母头2 —— 33 —— 24 —— 66 —— 47 —— 88 —— 725针对25针串口连接25针母头 25针母头2 —— 33 —— 24 —— 55 —— 46 —— 207 —— 720 —— 69针对25针串口连接9针母头 25针母头2 —— 23 —— 34 —— 65 —— 76 —— 207 —— 5串口转接线这种转接线适用于9针串口和25针串口的转换。
Rs2329PIN串口PCB布线及串口线制作
Rs232 9PIN串口PCB布线及串口线制作
这么多年了,每次画PCB的时候,还是会被串口线的脚位弄晕,到底2、3脚是输入还是输出呢?
直到我做出下面的表格,才对串口部分电路的布线心安理得,不再担心是不是哪里搞反了。
以前为什么老会弄晕呢,每次好像都理解了,但每次心里都没把握,原因很简单,那是因为我们把握串口定义的时候,都未明确参考点。
例如,P2为RXD,是输入脚, 那是对于PC机(公头)而言的,然而对于外设(母头),它虽然还是RXD,但IO方向为输出了。
详见上表。
因此,大家在说串口脚定义时,首先,一定要弄清楚,它是公头还是母头,然后再看管脚的定义。
一般情况下,大家说的串口线定义是以PC机(公头)为参考的,如 2脚是RXD输入。
然而对于外设 (母头)来说,,是相反的,2脚是TXD 输出,这是最让人晕的地方,未弄明白公头或母头,就看脚的定义。
弄清楚这一点之后,做串口线或PCB 布线就简单了。
其次,DB公头与DB母头的管脚位排列是镜像反的,公头对着母头时,1对1,2对2,……9对9。
关于制作串口线,注意下面二点:
其一,一般情况下,外设为母DB头,此时串口线为母《-》公,这种线是直连线,将1、6脚短接,所有脚位一一对应即可。
其二,如果外设为公DB头,此时的串口线为母《-》母,这种线是交叉线。
将1、6脚短接,所有2与3, 4与6,7与8 脚位需要交叉。
详见下图。
本文由珂雪琪花原创,如果有错误请指出,如转载,请注明出处。
一、串口线的延长方法
1、当串口线长度不够时可以使用标准的串口延长线进行加长,本站使用的都是标准延长线,所以可以直接连接加长。
两根串口线对接后需用胶带、线扣等将两根线的插头加固以防止被松动,如下图示,建议长度不要超过12米。
2、当串口线长度需要大于12米时,在现场可以使用网线来制作串口线,普通网线制作的串口线传输距离可以到达20~30米,使用粗芯纯铜的网线制作的串口线传输距离可以达到50米以上。
制作方法如下图示:绿色接2脚,橙色接3脚,白绿、白橙两根同时接到5脚。
3、为了串口信号能够稳定可靠传输,当距离大于20米时,建议采用网络转串口设备,本方法利用交换机进行连接,距离长,而且扩展方便。
小型机服务器串口线制作指南
V1.1
张云良
说明:
通过最基本的Cisco的串口线,然后连接各种转换头成为各种小机的串口线
目录
1、Cisco蓝色串口线 (2)
2、T568B网线 (2)
3、9和25针的空白线序 (3)
4、SUN DB25主机针串口线序 (3)
5、SUN SE3000和SE6130存储线序 (4)
6、HP,IBM和SUN DB9F线序 (4)
7、HP MSA存储线序 (4)
8、SUN T3存储串口线序 (4)
9、最终成型示意图 (5)
1、Cisco蓝色串口线
(这种线直接去电脑市场买)PN号:72-3383
2、T568B网线
(可以买可以自己做)
3、9和25针的空白线序
(电脑市场买,DB25只需要公头,DB9公头和母头都需要)下图是DB25公头示意图,DB9也是一样的
RJ45 RJ45
1 白
2 褐
3 黄
4 绿
5 红
6 黑
7 橙
8 蓝
4、SUN DB25主机针串口线序
(把空白头对应颜色的线插到对应数字的孔内,DB25公头)
1------绿
2------黑
3------黄
4------白
5------蓝
6------橙
7------红
20------褐
5、SUN SE3000和SE6130存储线序
(把空白头对应颜色的线插到对应数字的孔内,DB9公头)
1------褐
2------黄
3------黑
4------橙
5------红
7------蓝
8------白
6、HP,IBM和SUN DB9F线序
(把空白头对应颜色的线插到对应数字的孔内,据反映部分IBM主机不能用,HP的没问题,DB9母头)
HP SUN
1------无无
2------黄黑
3------黑黄
4------橙褐
5------红或者绿
6------褐橙
7------蓝白
8------白蓝
7、HP MSA存储线序
9针RJ-45Z端
2------------------2
3------------------9
5------------------4
8、SUN T3存储串口线序
(一头是RJ45,一头是RJ11)
RJ45 568B
RJ11 1-蓝,5-绿,6-绿白
9、最终成型示意图
SUN DB25主机串口线
SUN T3串口线。
